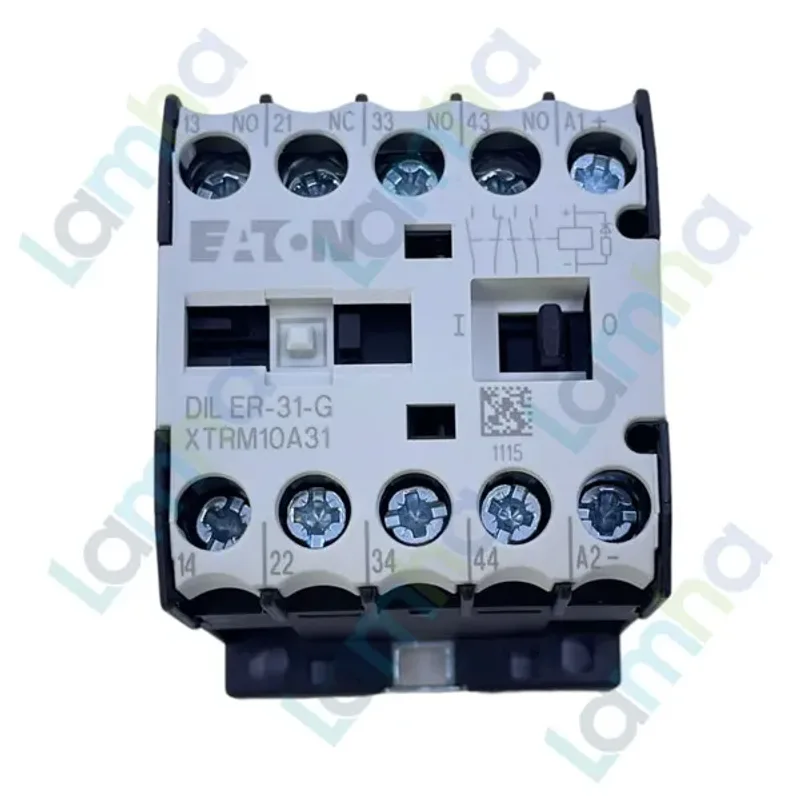

Khởi động từ mini (Contactor Relay) Eaton Moeller 010269 - DILER-31-G(220VDC) 3NO+1NC, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 010269 - DILER-31-G(220VDC) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010269 - DILER-31-G(220VDC) 3NO+1NC, 6A là rơ le contactor điều khiển thuộc dòng DILER của Eaton Moeller, dùng cho các mạch điều khiển công nghiệp cần đóng cắt tín hiệu ổn định bằng cuộn hút DC. Sản phẩm có cấu hình tiếp điểm 3 thường mở và 1 thường đóng, phù hợp cho tủ điện điều khiển, mạch liên động, báo trạng thái, điều khiển PLC và các hệ thống tự động hóa cần thiết bị gọn, bền và dễ lắp đặt.

Model DILER-31-G(220VDC) sử dụng điện áp điều khiển DC 220V, kiểu đấu nối vít, có thể lắp trên thanh DIN hoặc bắt vít trong tủ điện. Đây là lựa chọn phù hợp cho những hệ thống cần contactor relay mini 220VDC có độ tin cậy cao, kích thước nhỏ và tiêu chuẩn kỹ thuật rõ ràng.

Nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp gắn liền với các giải pháp đóng cắt, bảo vệ và điều khiển trong tủ điện hạ thế. Dòng DILER kế thừa nền tảng kỹ thuật của Moeller và hiện nằm trong hệ sinh thái sản phẩm Eaton, được ứng dụng rộng rãi trong máy móc, dây chuyền sản xuất, hệ thống điều khiển và tự động hóa công nghiệp.

Ưu điểm và tính năng nổi bật

DILER-31-G(220VDC) nổi bật nhờ thiết kế nhỏ gọn, cấu hình tiếp điểm linh hoạt và khả năng làm việc ổn định trong các mạch điều khiển DC. Sản phẩm giúp tối ưu không gian lắp đặt trong tủ điện nhưng vẫn đáp ứng tốt yêu cầu đóng cắt tín hiệu điều khiển.

• Thiết kế khởi động từ mini gọn, phù hợp cho tủ điện có mật độ thiết bị cao.
• Cấu hình tiếp điểm gồm 3NO+1NC, thuận tiện cho điều khiển, liên động và báo trạng thái.
• Cuộn hút DC 220V phù hợp với các mạch điều khiển một chiều trong hệ thống công nghiệp.
• Kiểu đấu dây bằng vít giúp kết nối chắc chắn, dễ bảo trì và thay thế.
• Có thể dùng trong mạch điều khiển PLC, đèn báo, rơ le trung gian, contactor chính hoặc mạch logic liên động.
• Phù hợp cho các ứng dụng cần rơ le contactor Eaton Moeller có độ bền cơ khí cao và tiêu chuẩn công nghiệp rõ ràng.

Bảng thông số tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 010269 - DILER-31-G(220VDC)
Mã hàng	010269
Model	DILER-31-G(220VDC)
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Loại thiết bị	Contactor relay mini
Điện áp cuộn hút	220 V DC
Dạng điện áp điều khiển	DC
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Điện áp cách điện định mức	690 V
Cấp bảo vệ	IP20
Kiểu đấu nối	Đấu vít
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước tham khảo	45 x 58 x 54 mm
Khối lượng tham khảo	0,206 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, EN 60947-5-1, CE, UL, CSA, VDE
Xuất xứ	Đức

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Contactor Relay Eaton Moeller 010269 được dùng để nhận tín hiệu điều khiển và chuyển trạng thái các tiếp điểm phụ trong mạch điều khiển. Khi cuộn hút được cấp nguồn DC 220V, cơ cấu điện từ bên trong tác động làm các tiếp điểm NO đóng lại và tiếp điểm NC mở ra. Nhờ đó, thiết bị có thể truyền tín hiệu đến đèn báo, PLC, rơ le trung gian, cuộn hút contactor chính hoặc các mạch liên động an toàn.

Nguyên lý hoạt động

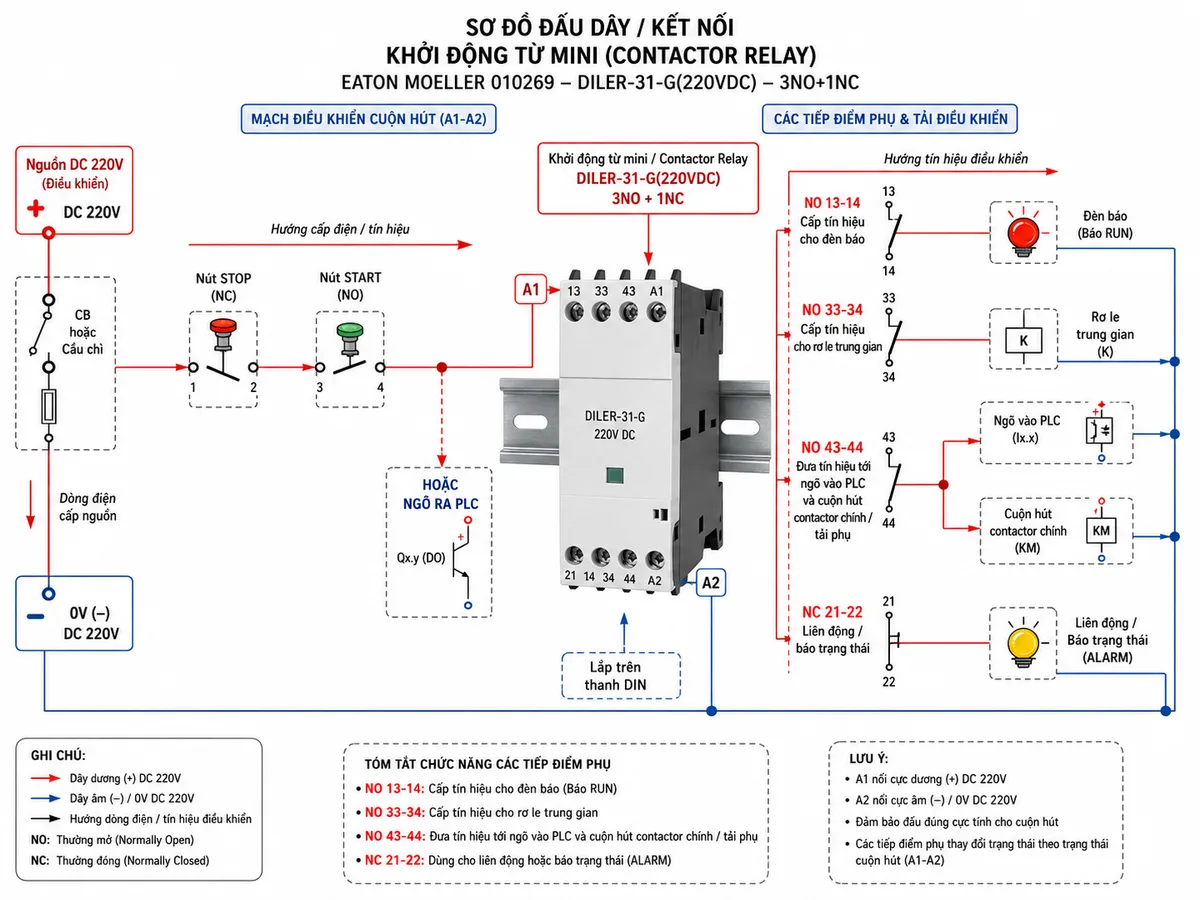

Ở trạng thái nghỉ, các tiếp điểm thường mở của rơ le contactor DILER-31-G đang hở, còn tiếp điểm thường đóng đang kín. Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, từ trường sinh ra trong lõi từ kéo cơ cấu truyền động, làm thay đổi trạng thái tiếp điểm. Khi mất nguồn điều khiển, lò xo hồi vị đưa cơ cấu trở về trạng thái ban đầu, giúp mạch điều khiển ngắt hoặc chuyển trạng thái theo thiết kế.

Ứng dụng thực tế

Khởi động từ mini Eaton Moeller 010269 phù hợp với các hệ thống điều khiển trong tủ điện công nghiệp, dây chuyền tự động hóa, máy móc sản xuất, hệ thống bơm, quạt, băng tải, mạch điều khiển trung gian và các ứng dụng cần nhân tiếp điểm điều khiển. Với cấu hình 3NO+1NC, thiết bị đặc biệt hữu ích khi cần đồng thời cấp tín hiệu cho nhiều nhánh điều khiển và vẫn giữ một tiếp điểm NC cho liên động hoặc phản hồi trạng thái.

Cam kết và nơi mua hàng

Khi chọn mua DILER-31-G(220VDC), khách hàng nên ưu tiên sản phẩm đúng mã hàng, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với mạch điều khiển hiện có. Việc sử dụng thiết bị chính hãng giúp giảm rủi ro lỗi tiếp điểm, sai điện áp cuộn hút hoặc hoạt động không ổn định trong tủ điện.

Để mua Khởi động từ mini Eaton Moeller 010269 - DILER-31-G(220VDC) 3NO+1NC, 6A chính hãng, hãy đặt hàng tại thietbicodien. Chúng tôi hỗ trợ tư vấn chọn đúng model, đúng điện áp điều khiển và phù hợp với yêu cầu lắp đặt thực tế trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-31-G(220VDC) là thiết bị gì?

DILER-31-G(220VDC) là contactor relay mini của Eaton Moeller, dùng để đóng cắt tín hiệu trong mạch điều khiển thông qua cuộn hút DC 220V và cụm tiếp điểm phụ 3NO+1NC.

Model 010269 có dùng để đóng cắt tải động lực trực tiếp không?

Sản phẩm này là contactor relay mini, chủ yếu dùng cho mạch điều khiển, tín hiệu, liên động và điều khiển trung gian. Với tải động lực lớn, nên dùng contactor chính phù hợp và dùng DILER-31-G(220VDC) để điều khiển hoặc liên động.

Cấu hình 3NO+1NC có ý nghĩa gì?

3NO+1NC nghĩa là thiết bị có ba tiếp điểm thường mở và một tiếp điểm thường đóng. Khi cuộn hút tác động, các tiếp điểm NO đóng lại để cấp tín hiệu, còn tiếp điểm NC mở ra để phục vụ liên động hoặc báo trạng thái.

DILER-31-G(220VDC) phù hợp với hệ thống nào?

Sản phẩm phù hợp với tủ điện điều khiển, mạch PLC, mạch đèn báo, mạch rơ le trung gian, mạch liên động máy móc và các hệ thống tự động hóa sử dụng nguồn điều khiển DC 220V.

Khi thay thế contactor relay cũ cần chú ý điều gì?

Cần kiểm tra đúng điện áp cuộn hút, số lượng tiếp điểm NO/NC, kiểu đấu nối, không gian lắp đặt và chức năng của từng tiếp điểm trong mạch. Với mã 010269, cần đảm bảo hệ thống đang sử dụng cuộn hút DC 220V.

Có thể lắp DILER-31-G(220VDC) trên thanh DIN không?

Có. Thiết bị hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp với cách bố trí phổ biến trong tủ điện điều khiển công nghiệp.
