Rơ le Bảo Vệ Pha Anly APR-4V (Chọn điện áp: AC 220, 230, 240, 380, 400, 415, 440, 460 hoặc 480V)

Rơ le Bảo Vệ Pha Anly APR-4V – giới thiệu & nguồn gốc thương hiệu

Rơ le Bảo Vệ Pha Anly APR-4V là thiết bị giám sát và bảo vệ nguồn điện 3 pha, được thiết kế để phát hiện các trạng thái bất thường như mất pha, sai thứ tự pha, quá áp và thấp áp trước khi chúng gây ảnh hưởng đến động cơ hoặc thiết bị điện. APR-4V phù hợp cho các tủ điều khiển động cơ, máy móc công nghiệp và hệ thống cần duy trì thứ tự pha, điện áp nguồn trong giới hạn cho phép.

ANLY là thương hiệu thiết bị điều khiển tự động hóa có nguồn gốc Đài Loan. ANLY Electronics được thành lập năm 1971 và phát triển nhiều dòng thiết bị như timer, counter, relay, bộ điều khiển và các thiết bị bảo vệ nguồn. Với APR-4V, hãng tích hợp chức năng giám sát điện áp và thứ tự pha vào một thiết bị nhỏ gọn, có thể lắp trực tiếp trên DIN rail hoặc cố định bằng vít mà không cần đế relay rời.

Ưu điểm và tính năng nổi bật của Anly APR-4V

• Giám sát nguồn điện 3 pha, giúp phát hiện các điều kiện nguồn bất thường trước khi tiếp tục cho phép tải vận hành.
• Phát hiện mất pha và đảo thứ tự pha, đặc biệt hữu ích trong mạch điều khiển động cơ 3 pha nhằm hạn chế nguy cơ động cơ chạy sai chiều hoặc làm việc trong điều kiện nguồn không phù hợp.
• Tích hợp chức năng bảo vệ quá áp và thấp áp; giới hạn tác động được xác định theo phiên bản APR-4V lựa chọn.
• Có khả năng giám sát tình trạng thiếu pha trong quá trình động cơ vận hành.

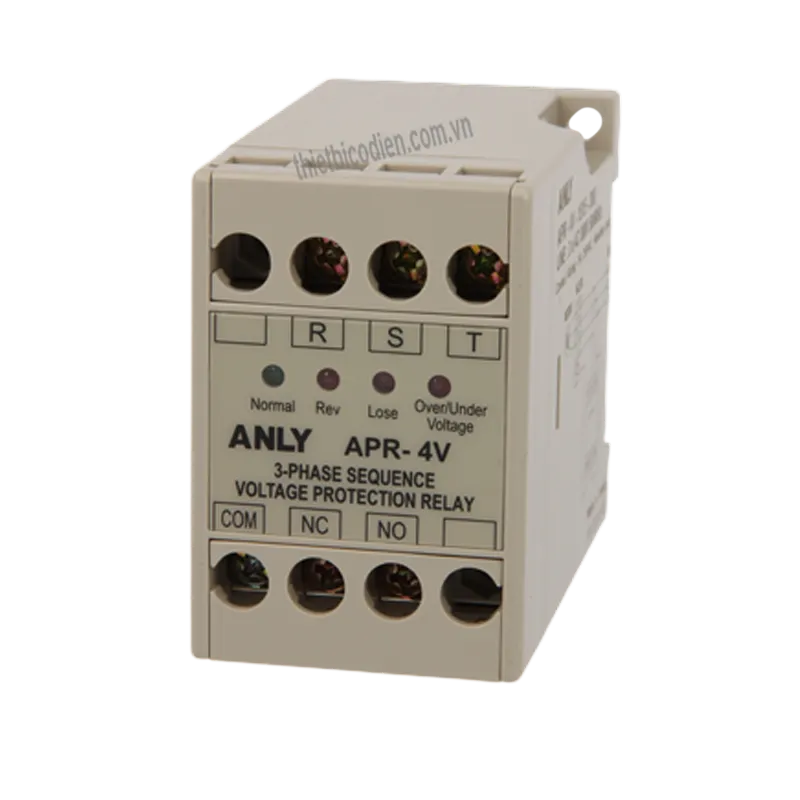

• Các đèn chỉ thị trên mặt thiết bị hỗ trợ nhận biết trạng thái Normal, Reverse, Lose và Over/Under Voltage, thuận tiện cho kiểm tra lỗi tại tủ điện.
• Ngõ ra relay dạng COM/NC/NO cho phép đưa tín hiệu bảo vệ vào mạch điều khiển cuộn hút contactor.
• Thiết kế nhỏ gọn, lắp DIN rail hoặc bắt vít, không yêu cầu socket trung gian.

Chức năng, thông số và nguyên lý hoạt động của APR-4V

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị theo catalogue
Điện áp vận hành	AC 220, 230, 240, 380, 400, 415, 440, 460 hoặc 480 V, tùy phiên bản
Tần số định mức	50 / 60 Hz
Phiên bản ngưỡng 1010	+10% / -10%
Phiên bản ngưỡng 1212	+12,5% / -12,5%
Phiên bản ngưỡng 1515	+15% / -15%
Phiên bản ngưỡng 1520	+15% / -20%
Định mức tiếp điểm	250 VAC, 5 A với tải thuần trở
Thời gian reset	Tối đa 3 giây
Công suất tiêu thụ	Xấp xỉ 2 VA tại AC 220 V, 60 Hz
Tuổi thọ cơ khí	5.000.000 lần
Tuổi thọ điện	100.000 lần
Nhiệt độ môi trường	-10 đến +50°C, không ngưng tụ và không đóng băng
Độ ẩm môi trường	Tối đa 85%RH, không ngưng tụ
Độ cao làm việc	Tối đa 2.000 m
Khối lượng	Xấp xỉ 106 g

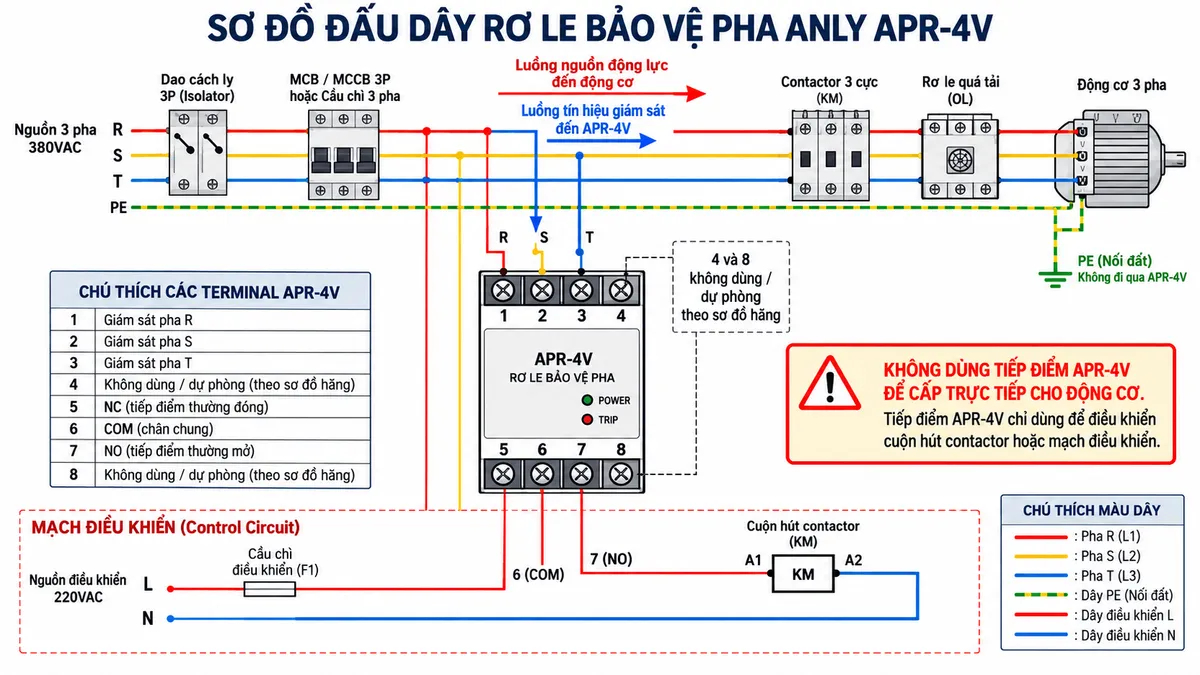

Sơ đồ đấu dây và kết nối APR-4V

APR-4V nhận trực tiếp tín hiệu của ba pha R-S-T để theo dõi điện áp và thứ tự pha. Trên mặt thiết bị, ba đầu vào được ký hiệu R, S, T; ngõ ra relay sử dụng các cực COM, NC và NO. Trong ứng dụng bảo vệ động cơ, tiếp điểm relay APR-4V nên được bố trí trong mạch điều khiển cuộn hút contactor thay vì dùng trực tiếp để đóng cắt dòng động lực của động cơ.

Hệ thống thực tế nên có thiết bị đóng cắt và bảo vệ mạch động lực phù hợp như isolator, MCB/MCCB hoặc cầu chì, contactor và bảo vệ quá tải động cơ. Việc chọn cấp bảo vệ, tiết diện dây và điện áp cuộn contactor phải dựa trên thiết kế của từng tủ điện.

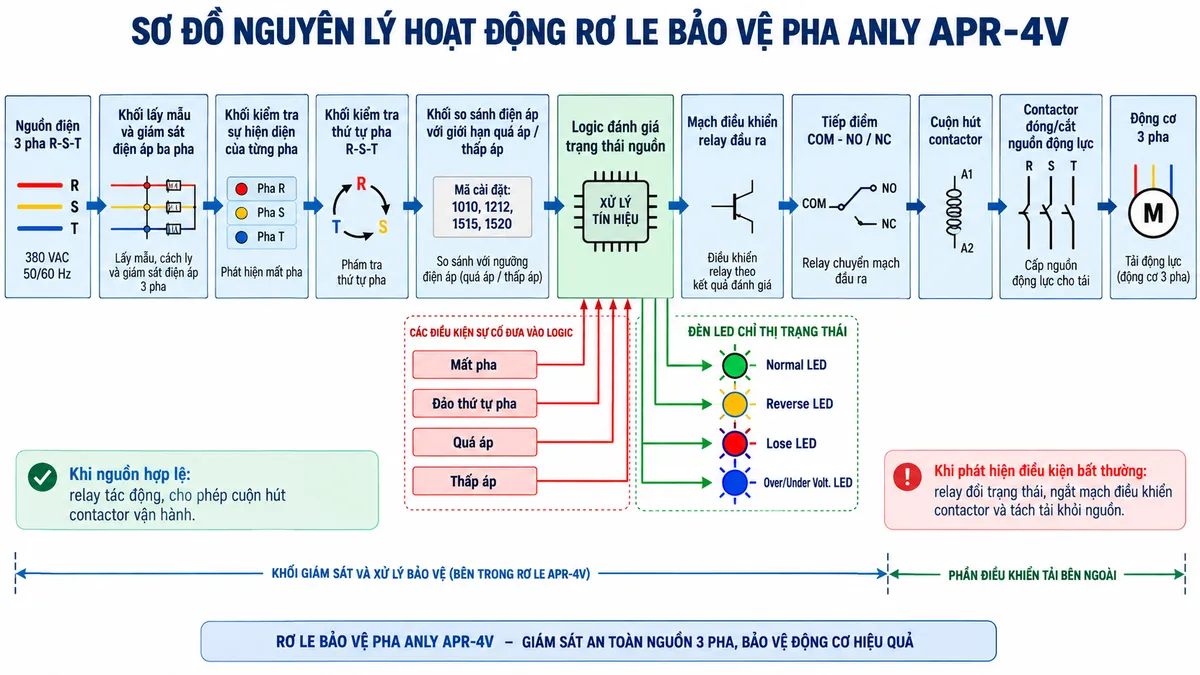

Nguyên lý hoạt động

Khi nguồn 3 pha được cấp, APR-4V lấy mẫu điện áp trên các pha R-S-T và kiểm tra đồng thời tình trạng hiện diện pha, thứ tự pha và mức điện áp so với giới hạn của phiên bản được lựa chọn. Nếu các điều kiện nguồn nằm trong phạm vi cho phép, relay đầu ra chuyển sang trạng thái cho phép và đèn Normal biểu thị nguồn bình thường.

Nếu xuất hiện đảo pha, thiết bị nhận biết thứ tự pha không đúng và thay đổi trạng thái relay đầu ra để mạch điều khiển không tiếp tục cho phép contactor duy trì tải. Đèn Reverse hỗ trợ nhận diện nguyên nhân sự cố.

Khi xảy ra mất pha, APR-4V phát hiện điều kiện nguồn bất thường và chuyển đầu ra sang trạng thái bảo vệ; đèn Lose cho biết lỗi liên quan đến pha. Khả năng này được thiết kế để hỗ trợ bảo vệ cả khi hệ thống đang vận hành.

Đối với điện áp nguồn, APR-4V so sánh giá trị giám sát với ngưỡng trên và ngưỡng dưới của mã cấu hình. Khi điện áp vượt ra ngoài giới hạn, ngõ ra relay thay đổi trạng thái và đèn Over/Under Voltage báo tình trạng quá áp hoặc thấp áp. Khi nguồn trở về điều kiện hợp lệ, thiết bị thực hiện quá trình reset theo đặc tính của relay.

Ứng dụng điển hình

• Bảo vệ động cơ 3 pha trong máy sản xuất và dây chuyền tự động.
• Tủ điều khiển bơm, quạt, máy nén và hệ thống HVAC.
• Tủ MCC và mạch khởi động contactor cho động cơ.
• Máy công cụ và thiết bị cần đảm bảo đúng chiều quay động cơ.
• Hệ thống điện công nghiệp cần giám sát đồng thời thứ tự pha, mất pha và giới hạn điện áp.
• Tủ điều khiển cần tín hiệu relay để khóa vận hành khi nguồn 3 pha không đáp ứng điều kiện cho phép.

Cam kết và nơi mua Rơ le Bảo Vệ Pha Anly APR-4V

Khi lựa chọn Rơ le Bảo Vệ Pha Anly APR-4V chính hãng, cần xác định đúng điện áp danh định của hệ thống và mã ngưỡng bảo vệ phù hợp, vì APR-4V được sản xuất với nhiều cấu hình điện áp và giới hạn quá áp/thấp áp khác nhau. Việc chọn đúng mã giúp relay giám sát nguồn theo đúng yêu cầu của tủ điều khiển và tránh sử dụng sai phiên bản.

Khách hàng có nhu cầu mua APR-4V, lựa chọn đúng cấu hình hoặc cần tư vấn ứng dụng cho tủ điều khiển động cơ có thể đặt hàng tại thietbicodien. Sản phẩm được cung cấp theo đúng mã hàng yêu cầu, phù hợp cho nhu cầu thay thế, lắp tủ mới và bảo trì hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

APR-4V dùng để bảo vệ những lỗi nguồn nào?

APR-4V được thiết kế để giám sát nguồn 3 pha, phát hiện mất pha, sai thứ tự pha, quá áp và thấp áp. Khi điều kiện nguồn không phù hợp, relay đầu ra thay đổi trạng thái để phối hợp với mạch contactor bảo vệ tải.

APR-4V có dùng trực tiếp để đóng cắt động cơ không?

Không nên dùng tiếp điểm đầu ra của APR-4V để đóng cắt trực tiếp dòng động lực của động cơ. Tiếp điểm relay có định mức được công bố cho mạch điện phù hợp và thông thường được sử dụng để điều khiển cuộn hút contactor; contactor mới đảm nhiệm việc đóng cắt nguồn động lực cho motor.

APR-4V có phát hiện đảo thứ tự pha không?

Có. Thiết bị giám sát thứ tự pha R-S-T. Khi thứ tự pha không đúng, APR-4V thay đổi trạng thái đầu ra và đèn Reverse hỗ trợ người vận hành nhận biết tình trạng này.

APR-4V có bảo vệ quá áp và thấp áp không?

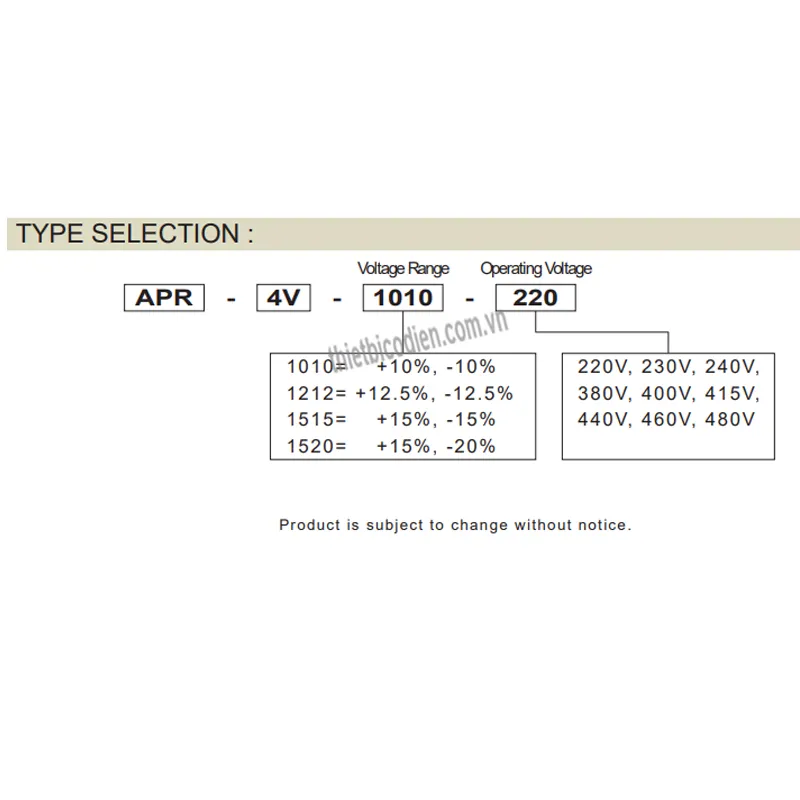

Có. Đây là điểm khác biệt quan trọng của dòng APR-4V. Ngưỡng quá áp/thấp áp phụ thuộc mã cấu hình, chẳng hạn các lựa chọn 1010, 1212, 1515 và 1520 trong catalogue của hãng.

Mã 1010, 1212, 1515 và 1520 của APR-4V có ý nghĩa gì?

Các mã này biểu thị giới hạn điện áp trên và dưới so với điện áp danh định. Cụ thể, 1010 tương ứng +10%/-10%; 1212 tương ứng +12,5%/-12,5%; 1515 tương ứng +15%/-15%; và 1520 tương ứng +15%/-20%. Vì vậy cần chọn đúng mã theo yêu cầu bảo vệ của hệ thống.

APR-4V có những phiên bản điện áp nào?

Theo catalogue, dòng APR-4V có các mức điện áp danh định AC 220, 230, 240, 380, 400, 415, 440, 460 và 480 V. Khi đặt hàng cần xác nhận điện áp danh định cùng mã ngưỡng bảo vệ để tránh chọn sai phiên bản.

APR-4V có cần socket relay riêng không?

Không. Thiết kế của APR-4V cho phép lắp trực tiếp trên DIN rail hoặc bắt vít và không yêu cầu socket rời, thuận tiện khi bố trí trong tủ điện công nghiệp.
