Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8T

Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8T – Giám sát điện áp 3 pha

Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8T là relay giám sát điện áp và tình trạng nguồn 3 pha thuộc dòng AVR AC Line Voltage Relay của ANLY. Thiết bị được thiết kế để phát hiện các điều kiện nguồn bất thường như quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp, từ đó cung cấp tiếp điểm điều khiển để liên động contactor hoặc mạch bảo vệ của hệ thống.

ANLY là thương hiệu thiết bị điều khiển công nghiệp của ANLY Electronics Co., Ltd. tại Đài Loan. Model AVR165-8T thuộc phiên bản 8 chân, một tiếp điểm chuyển đổi và dùng cho giám sát nguồn 3 pha. Theo tài liệu của hãng, AVR165 sử dụng thời gian tác động cố định, trong khi dòng AVR172 cùng họ cho phép điều chỉnh thời gian trễ.

Ưu điểm và tính năng nổi bật của Anly AVR165-8T

• Tích hợp giám sát quá áp và thấp áp với ngưỡng cài đặt theo tỷ lệ phần trăm so với điện áp định mức.
• Có thể tắt riêng chức năng quá áp hoặc thấp áp bằng vị trí OFF trên núm cài đặt khi ứng dụng không yêu cầu.
• Phát hiện đảo thứ tự pha để hỗ trợ ngăn động cơ hoạt động với chiều quay không phù hợp.
• Có khả năng nhận biết mất pha trong hệ thống điện ba pha.
• Giám sát tình trạng mất cân bằng điện áp giữa các pha và phản ánh trạng thái qua đèn chỉ thị.
• Trang bị LED POWER màu xanh để báo nguồn và LED STATUS màu đỏ để thể hiện trạng thái vận hành hoặc dạng lỗi.
• Phiên bản 8 chân với một tiếp điểm chuyển đổi 1C, thuận tiện tích hợp vào mạch điều khiển contactor.
• Thiết kế dạng cắm socket giúp tháo lắp relay khi bảo trì mà không cần tháo lại toàn bộ dây điều khiển.
• Phù hợp với mạch bảo vệ động cơ, bơm, quạt, máy nén, băng tải và nhiều tải công nghiệp sử dụng nguồn ba pha.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Các mức điện áp hoạt động	220, 240, 380, 415, 440 VAC
Phạm vi cài đặt điện áp	±5% đến ±20% điện áp hoạt động định mức
Tần số định mức	50/60 Hz
Phương pháp phát hiện	Phát hiện trực tiếp từ điện áp nguồn
Thời gian tác động AVR165	Tối đa 3 giây, cố định
Định mức tiếp điểm	250 VAC, 5 A tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA
Số chân	8 chân
Cấu hình tiếp điểm	1C, một tiếp điểm chuyển đổi
Tuổi thọ cơ khí	5.000.000 lần
Tuổi thọ điện	100.000 lần
Nhiệt độ môi trường	-10 đến +50°C, không ngưng tụ và không đóng băng
Độ ẩm môi trường	Tối đa 85%RH, không ngưng tụ
Độ cao làm việc	Tối đa 2000 m
Khối lượng	Khoảng 170 g

Chức năng, nguyên lý hoạt động và ứng dụng của Anly AVR165-8T

Giám sát quá áp và thấp áp

AVR165-8T giám sát liên tục điện áp nguồn và so sánh giá trị đo được với các giới hạn OVER và UNDER đã cài đặt. Khi điện áp vượt giới hạn trên hoặc giảm dưới giới hạn dưới trong điều kiện tác động của relay, trạng thái đầu ra thay đổi để mạch điều khiển có thể ngắt contactor hoặc phát tín hiệu cảnh báo.

Cả chức năng OVER và UNDER đều có núm điều chỉnh riêng. Người dùng có thể đặt mức bảo vệ phù hợp với tải hoặc chuyển núm tương ứng sang OFF khi không cần sử dụng chức năng đó.

Phát hiện mất pha và đảo thứ tự pha

Đối với hệ thống ba pha, bảo vệ mất pha và đảo pha là chức năng quan trọng của AVR165-8T. Thiết bị kiểm tra sự hiện diện của các pha và trình tự pha; khi phát hiện thứ tự pha không đúng hoặc một pha bị mất, relay đầu ra thay đổi trạng thái để mạch contactor có thể đưa tải về trạng thái an toàn.

Chức năng này đặc biệt hữu ích với động cơ ba pha, nơi đảo thứ tự pha có thể làm thay đổi chiều quay và mất pha có thể khiến động cơ làm việc trong điều kiện bất lợi.

Giám sát mất cân bằng điện áp

AVR165-8T còn đánh giá tình trạng cân bằng điện áp ba pha. Khi nguồn ở trạng thái bình thường, các điều kiện điện áp, cân bằng pha, thứ tự pha và sự hiện diện của các pha phải đồng thời phù hợp để LED STATUS thể hiện trạng thái bình thường.

LED STATUS màu đỏ sử dụng các kiểu sáng và nhấp nháy khác nhau để hỗ trợ nhận biết trạng thái bình thường, quá áp, thấp áp, mất cân bằng, đảo pha hoặc mất pha. LED POWER màu xanh cho biết nguồn cấp cho relay đang hiện diện.

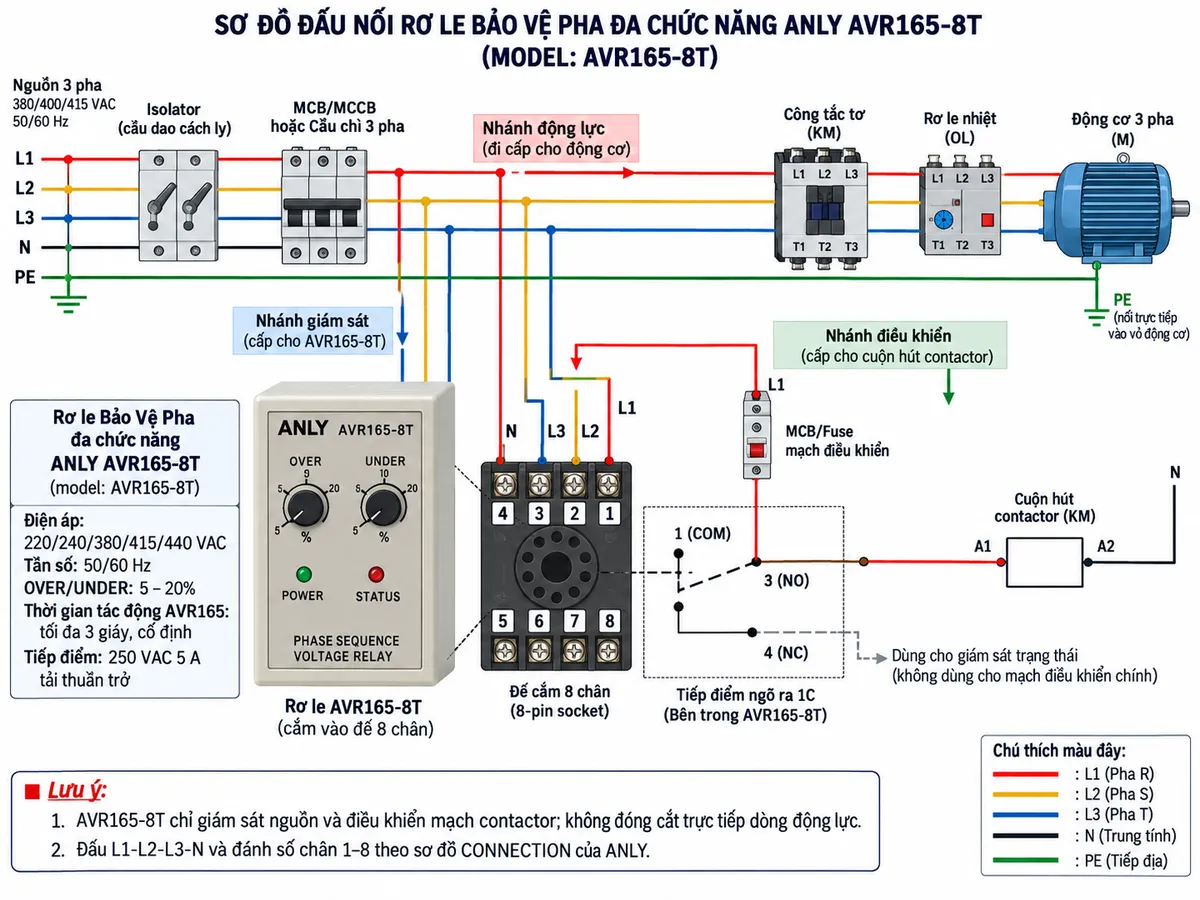

Kết nối AVR165-8T trong mạch điều khiển

AVR165-8T là phiên bản relay bảo vệ pha 8 chân. Sơ đồ CONNECTION chính thức của ANLY cho phiên bản 8T thể hiện các đường giám sát L1, L2, L3 và N đi vào relay theo bố trí chân của socket 8 chân. Khi thi công cần đối chiếu trực tiếp sơ đồ trên tài liệu và ký hiệu của đúng thiết bị, không suy đoán vị trí chân nguồn dựa trên các phiên bản AVR khác.

Ngõ ra 1C của phiên bản 8 chân sử dụng một nhóm tiếp điểm chuyển đổi. Theo timing chart của dòng AVR, tiếp điểm N.O. tương ứng cặp 1-3 và tiếp điểm N.C. tương ứng cặp 1-4. Trong mạch bảo vệ động cơ, tiếp điểm phù hợp có thể được mắc nối tiếp với mạch cuộn hút contactor để chỉ cho phép contactor hoạt động khi nguồn đáp ứng điều kiện bảo vệ.

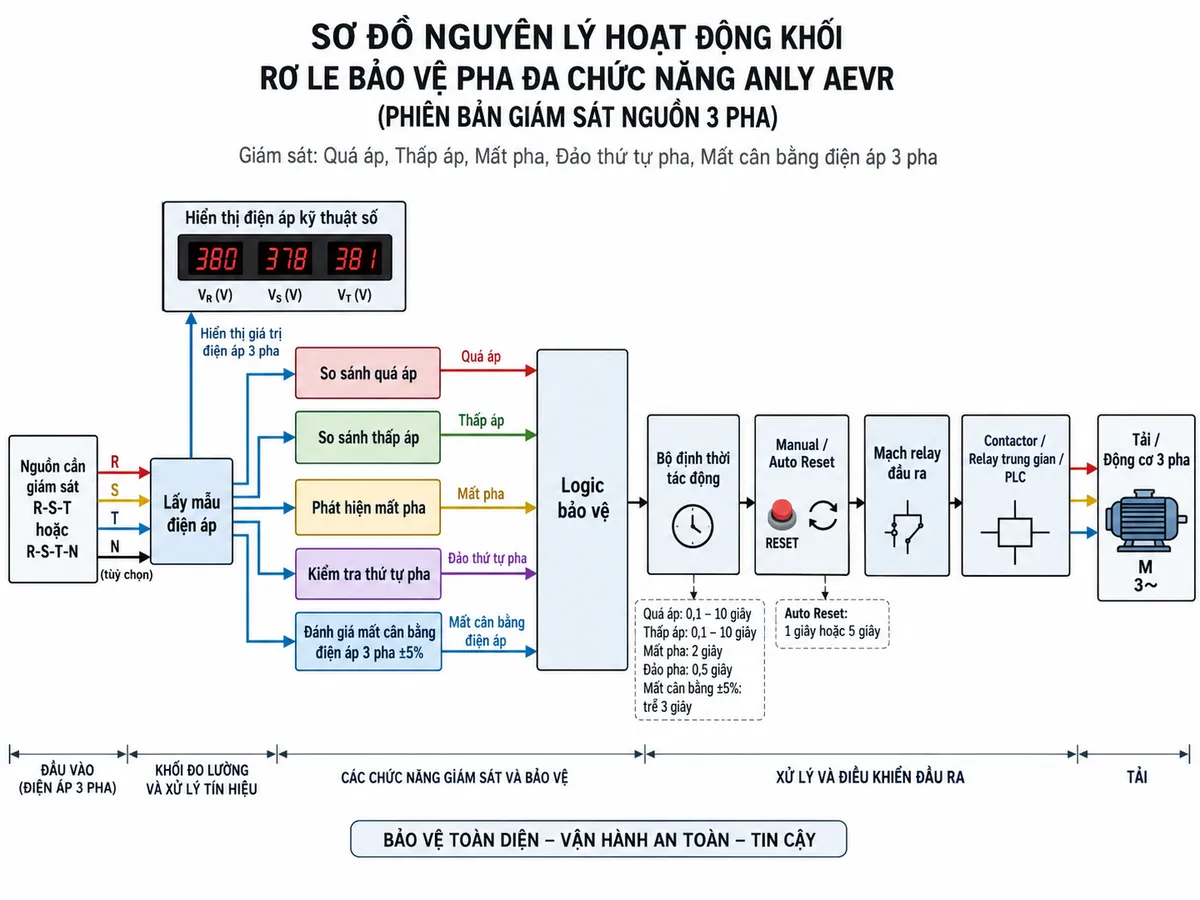

Nguyên lý hoạt động

Nguồn cần giám sát được đưa tới khối lấy mẫu và xử lý điện áp ba pha của AVR165-8T. Từ tín hiệu điện áp, thiết bị đồng thời đánh giá giới hạn quá áp, thấp áp, sự hiện diện của pha, thứ tự pha và trạng thái cân bằng giữa các pha.

Khi tất cả điều kiện nguồn phù hợp, logic bên trong kích relay đầu ra và LED STATUS thể hiện trạng thái bình thường. Nếu xuất hiện một điều kiện lỗi, mạch phát hiện tương ứng gửi tín hiệu tới logic bảo vệ; sau đặc tính thời gian của AVR165, relay đầu ra đổi trạng thái và contactor có thể nhả theo cách đấu của mạch điều khiển.

AVR165-8T chỉ thực hiện nhiệm vụ giám sát và tạo tiếp điểm liên động. Dòng động lực của động cơ phải được đóng cắt bằng contactor và bảo vệ bởi relay quá tải cùng MCB, MCCB hoặc cầu chì phù hợp.

Ứng dụng thực tế

• Bảo vệ động cơ ba pha trong hệ thống bơm, quạt, máy nén và băng tải.
• Giám sát nguồn cấp cho tủ MCC và tủ điều khiển động cơ.
• Kiểm tra điện áp và tình trạng pha trước khi cho phép máy móc khởi động.
• Phát hiện quá áp hoặc thấp áp trong mạng điện công nghiệp.
• Hỗ trợ bảo vệ hệ thống khi xảy ra mất pha hoặc đảo thứ tự pha.
• Giám sát nguồn cho máy sản xuất và thiết bị yêu cầu điện áp ba pha ổn định.

Cam kết và nơi mua Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8T

Khi lựa chọn Anly AVR165-8T chính hãng, cần xác định đúng điện áp định mức của phiên bản sử dụng và đối chiếu sơ đồ chân trước khi đấu nối. Đặc biệt, AVR165-8T là phiên bản 8 chân, 1C và có đặc tính thời gian cố định; không nên nhầm với AVR172-8T có khả năng điều chỉnh thời gian hoặc các phiên bản 11 chân có hai nhóm tiếp điểm.

Khách hàng có nhu cầu mua Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8T cho tủ điện, động cơ và hệ thống công nghiệp có thể tham khảo, nhận tư vấn và đặt mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Anly AVR165-8T dùng để làm gì?

AVR165-8T là relay giám sát điện áp ba pha, hỗ trợ phát hiện quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp để liên động bảo vệ tải.

AVR165-8T có những mức điện áp nào?

Dòng sản phẩm có các phiên bản điện áp định mức 220, 240, 380, 415 và 440 VAC. Khi đặt hàng cần chọn đúng mức điện áp phù hợp với hệ thống.

Ngưỡng quá áp và thấp áp có điều chỉnh được không?

Có. Ngưỡng OVER và UNDER có thể cài đặt trong phạm vi từ 5% đến 20% so với điện áp định mức; từng chức năng cũng có thể chuyển sang OFF.

AVR165-8T có điều chỉnh được thời gian trễ không?

Không như AVR172. Phiên bản AVR165 sử dụng đặc tính thời gian tác động cố định, với giá trị tối đa 3 giây theo tài liệu của ANLY.

AVR165-8T có bao nhiêu chân và bao nhiêu tiếp điểm?

Thiết bị sử dụng 8 chân và một tiếp điểm chuyển đổi 1C. Đây là điểm khác với phiên bản 11 chân của dòng AVR có hai nhóm tiếp điểm.

Tiếp điểm đầu ra của AVR165-8T được bố trí như thế nào?

Đối với nhóm tiếp điểm 1C của bản 8 chân, sơ đồ timing của hãng thể hiện N.O. giữa chân 1-3 và N.C. giữa chân 1-4. Khi đấu dây vẫn cần đối chiếu đúng sơ đồ CONNECTION của thiết bị thực tế.

AVR165-8T có phát hiện đảo pha không?

Có. Thiết bị có chức năng phát hiện đảo thứ tự pha; LED STATUS cũng có kiểu hiển thị riêng cho trạng thái phase reverse.

AVR165-8T có phát hiện mất cân bằng điện áp không?

Có. Mất cân bằng là một trong các trạng thái được logic giám sát của dòng AVR phát hiện và được LED STATUS báo bằng kiểu nhấp nháy tương ứng.

AVR165-8T có đóng cắt trực tiếp động cơ không?

Không nên. Tiếp điểm của AVR165-8T được sử dụng trong mạch điều khiển hoặc liên động. Dòng động lực của động cơ phải được đóng cắt bằng contactor và được bảo vệ bằng relay quá tải cùng thiết bị bảo vệ quá dòng phù hợp.
