Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-11TN

1. Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-11TN – giới thiệu và nguồn gốc thương hiệu

Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-11TN là relay giám sát và bảo vệ nguồn AC ba pha thuộc dòng AVR của ANLY. Điểm đặc trưng của model AVR165-11TN là cấu hình ba pha có dây trung tính bắt buộc phải kết nối, sử dụng socket 11 chân và hai bộ tiếp điểm chuyển đổi đầu ra.

AVR165-11TN được thiết kế để theo dõi các điều kiện bất thường của nguồn ba pha như quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp. Khi phát hiện nguồn không đáp ứng điều kiện vận hành, relay thay đổi trạng thái tiếp điểm để điều khiển contactor hoặc phát tín hiệu về hệ thống cảnh báo, qua đó hỗ trợ bảo vệ động cơ và thiết bị điện.

ANLY là thương hiệu thiết bị điều khiển và tự động hóa công nghiệp có nguồn gốc Đài Loan. Hãng cung cấp nhiều dòng relay bảo vệ, timer, counter, relay điều khiển và thiết bị tự động hóa dùng trong máy móc, tủ điện và hệ thống sản xuất công nghiệp.

2. Ưu điểm và tính năng nổi bật của Anly AVR165-11TN

• Giám sát nguồn ba pha có trung tính bắt buộc, phù hợp với hệ thống 3 pha 4 dây cần sử dụng N làm tham chiếu giám sát.
• Tích hợp nhiều chức năng kiểm tra nguồn gồm quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp.
• Cho phép điều chỉnh mức OVER và UNDER theo tỷ lệ so với điện áp vận hành định mức.
• Có thể đưa riêng chức năng OVER hoặc UNDER về vị trí OFF khi ứng dụng không cần giám sát chức năng tương ứng.
• Thời gian tác động cố định của AVR165, giúp tránh phản ứng tức thời trước một số biến động nguồn ngắn hạn.
• Cấu hình 11 chân cung cấp hai bộ tiếp điểm chuyển đổi 2C, thuận tiện vừa liên động contactor vừa truyền tín hiệu về PLC hoặc mạch cảnh báo.
• LED POWER màu xanh cho biết thiết bị có nguồn; LED STATUS màu đỏ hỗ trợ chẩn đoán trạng thái nguồn bằng các kiểu hiển thị khác nhau.
• Phát hiện trực tiếp từ điện áp nguồn, giúp cấu trúc mạch giám sát đơn giản và dễ tích hợp vào tủ điều khiển.
• Dòng AVR được công bố có chứng nhận CE.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu hệ thống giám sát	Ba pha, dây trung tính N bắt buộc phải kết nối
Điện áp vận hành định mức	AC 220 V, 240 V, 380 V, 415 V hoặc 440 V tùy phiên bản
Dải cài đặt điện áp	±5% đến ±20% so với điện áp vận hành định mức
Tần số định mức	50 / 60 Hz
Phương thức phát hiện	Phát hiện trực tiếp từ điện áp nguồn
Chức năng giám sát	Quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp
Thời gian tác động	AVR165: 3 giây cố định
Số chân	11 chân
Tiếp điểm đầu ra	2C, hai bộ tiếp điểm chuyển đổi
Tiếp điểm thường mở	1-3 và 10-9
Tiếp điểm thường đóng	1-4 và 10-8
Định mức tiếp điểm	250 VAC, 5 A với tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA
Tuổi thọ cơ khí	5.000.000 lần
Tuổi thọ điện	100.000 lần trong định mức
Nhiệt độ môi trường làm việc	-10 đến +50 °C, không ngưng tụ hoặc đóng băng
Độ ẩm môi trường	Tối đa 85% RH, không ngưng tụ
Độ cao làm việc	Tối đa 2.000 m
Trọng lượng	Khoảng 170 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của Anly AVR165-11TN

Giám sát nguồn ba pha có dây trung tính bắt buộc

Khác với cấu hình T thông thường, AVR165-11TN yêu cầu kết nối dây N. Thiết bị nhận các đường L1, L2, L3 và N của nguồn ba pha, sau đó lấy mẫu điện áp để đánh giá tình trạng nguồn. Vì N là thành phần bắt buộc của cấu hình TN, không được bỏ qua dây trung tính khi đấu nối model này.

Phiên bản 11TN phù hợp với các hệ thống ba pha bốn dây trong đó việc giám sát điện áp cần tham chiếu trung tính rõ ràng. Khi thiết kế tủ điện, cần phân biệt đúng AVR165-11TN với AVR165-11T để tránh lựa chọn hoặc đấu dây sai cấu hình.

Bảo vệ quá áp và thấp áp

Chức năng OVER và UNDER liên tục so sánh điện áp được giám sát với các mức cài đặt trên relay. Nếu điện áp vượt ngưỡng OVER hoặc giảm dưới ngưỡng UNDER, thiết bị xác định trạng thái bất thường và thực hiện tác động sau khoảng thời gian cố định của dòng AVR165.

Ngưỡng quá áp và thấp áp có thể cài đặt theo phạm vi của nhà sản xuất. Khi không cần một trong hai chức năng, người sử dụng có thể chuyển núm tương ứng về vị trí OFF.

Giám sát mất pha, đảo pha và mất cân bằng điện áp

Bên cạnh bảo vệ điện áp, AVR165-11TN còn thực hiện giám sát trạng thái pha ba pha. Thiết bị kiểm tra sự hiện diện của từng pha, thứ tự L1-L2-L3 và độ cân bằng điện áp nhằm phát hiện các tình trạng có thể ảnh hưởng tới động cơ hoặc tải ba pha.

Khi mất pha, đảo thứ tự pha hoặc mất cân bằng điện áp được phát hiện, logic bảo vệ làm thay đổi trạng thái relay đầu ra. Trong ứng dụng động cơ, tiếp điểm relay thường được đặt trong mạch điều khiển cuộn hút contactor để contactor ngắt mạch động lực khi nguồn không đạt yêu cầu.

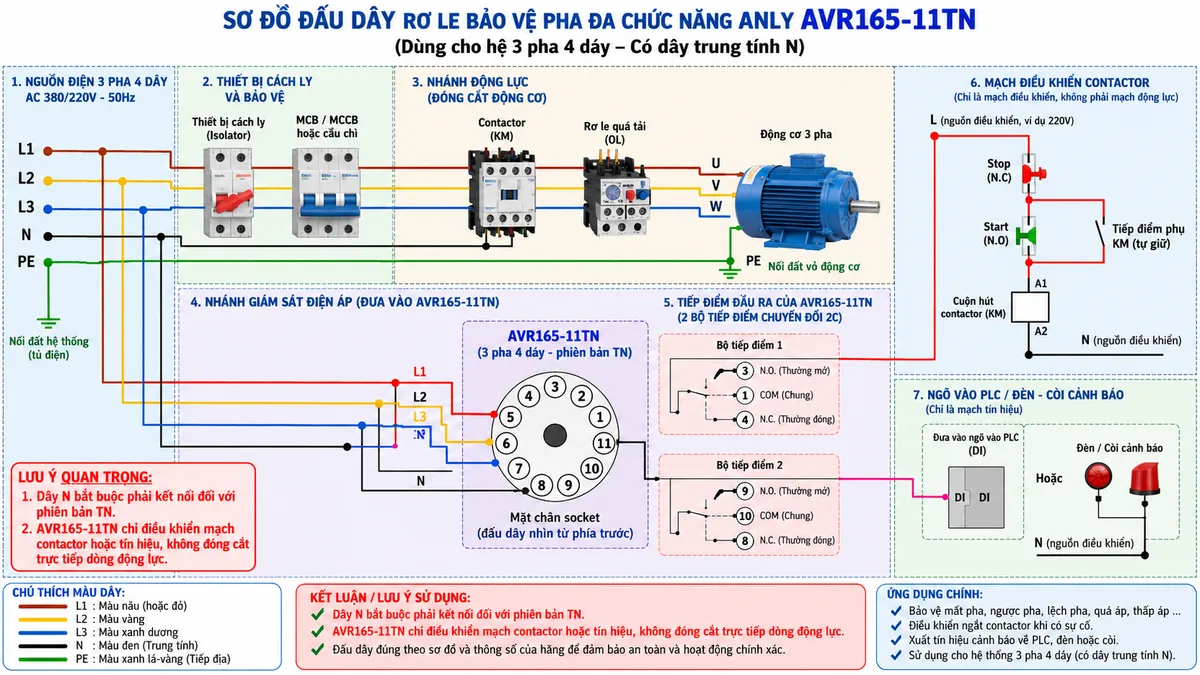

Sơ đồ đấu dây và kết nối AVR165-11TN

Theo cấu hình 11TN của dòng AVR, nguồn giám sát gồm L1, L2, L3 và dây trung tính N bắt buộc. Socket 11 chân đồng thời cung cấp hai nhóm tiếp điểm chuyển đổi: nhóm thứ nhất gồm COM chân 1, N.O. chân 3, N.C. chân 4; nhóm thứ hai gồm COM chân 10, N.O. chân 9, N.C. chân 8.

Một nhóm tiếp điểm có thể dùng cho mạch điều khiển contactor, trong khi nhóm còn lại truyền trạng thái về PLC, đèn báo hoặc còi cảnh báo. Tiếp điểm AVR165-11TN không thay thế contactor công suất và không nên được dùng để đóng cắt trực tiếp dòng động lực của động cơ.

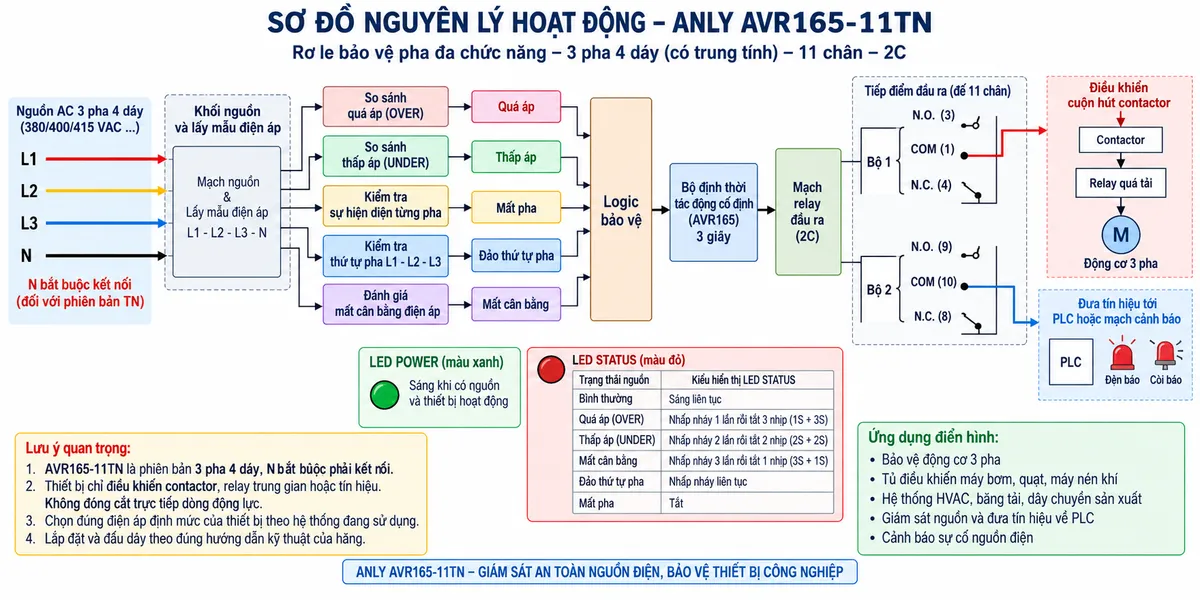

Nguyên lý hoạt động của AVR165-11TN

Nguyên lý của relay bảo vệ pha AVR165-11TN có thể mô tả theo chuỗi: nguồn L1-L2-L3-N → khối lấy mẫu điện áp → so sánh OVER và UNDER → kiểm tra sự hiện diện từng pha → kiểm tra thứ tự pha → đánh giá mất cân bằng → logic bảo vệ → bộ định thời cố định của AVR165 → hai bộ tiếp điểm relay đầu ra.

Khi nguồn ở trạng thái bình thường, relay duy trì trạng thái cho phép mạch điều khiển hoạt động. Khi một điều kiện bảo vệ xuất hiện và đáp ứng thời gian tác động, relay đổi trạng thái; contactor có thể nhả để tách động cơ khỏi nguồn hoặc PLC nhận tín hiệu lỗi để thực hiện trình tự xử lý phù hợp.

Đèn LED hiển thị trạng thái

LED POWER màu xanh cho biết relay đang nhận nguồn. LED STATUS màu đỏ thể hiện kết quả đánh giá của mạch bảo vệ và giúp người vận hành nhận biết nhanh loại bất thường.

Ở trạng thái nguồn bình thường, LED STATUS sáng ổn định. Khi quá áp, LED đỏ nhấp nháy một lần rồi tắt ba nhịp; khi thấp áp, nhấp nháy hai lần rồi tắt hai nhịp; khi mất cân bằng, nhấp nháy ba lần rồi tắt một nhịp. Khi đảo thứ tự pha, LED nhấp nháy liên tục; khi mất pha, LED STATUS tắt.

Ứng dụng thực tế

Rơ le bảo vệ pha AVR165-11TN phù hợp với tủ động lực và tủ điều khiển sử dụng nguồn ba pha bốn dây, đặc biệt trong các hệ thống cần dây trung tính làm thành phần bắt buộc của mạch giám sát.

Thiết bị có thể được ứng dụng cho máy bơm, quạt công nghiệp, máy nén, băng tải, hệ thống HVAC, máy sản xuất và các động cơ ba pha cần kiểm tra chất lượng nguồn trước cũng như trong quá trình vận hành.

Hai bộ tiếp điểm chuyển đổi giúp hệ thống linh hoạt hơn: một bộ có thể tham gia chuỗi liên động contactor, bộ còn lại đưa trạng thái tới PLC, đèn báo, còi cảnh báo hoặc mạch điều khiển khác.

4. Cam kết và nơi mua Rơ le Anly AVR165-11TN

Khi lựa chọn Rơ le Anly AVR165-11TN chính hãng, cần xác định đúng điện áp vận hành định mức, cấu hình 11 chân và đặc biệt lưu ý phiên bản TN yêu cầu kết nối dây trung tính N. Trước khi cấp điện, cần kiểm tra sơ đồ CONNECTION trên tài liệu hoặc thân thiết bị để bảo đảm đúng thứ tự chân và đúng cấu hình hệ thống.

Khách hàng có nhu cầu mua AVR165-11TN có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng phiên bản, kiểm tra thông tin kỹ thuật và đặt mua sản phẩm chính hãng phù hợp với tủ điện và hệ thống công nghiệp.

Câu hỏi thường gặp (FAQ)

AVR165-11TN dùng cho hệ thống điện nào?

AVR165-11TN được thiết kế cho nguồn AC ba pha có dây trung tính bắt buộc phải kết nối, tức cấu hình giám sát L1-L2-L3-N.

Chữ TN trong AVR165-11TN có ý nghĩa gì?

Trong quy ước model của dòng AVR, TN nghĩa là ba pha với dây trung tính bắt buộc. Đây là điểm quan trọng phân biệt AVR165-11TN với phiên bản T thông thường.

AVR165-11TN giám sát những lỗi nào?

Thiết bị hỗ trợ phát hiện quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp của hệ thống ba pha.

AVR165-11TN có bao nhiêu tiếp điểm đầu ra?

Phiên bản 11 chân sử dụng hai bộ tiếp điểm chuyển đổi 2C. Bộ thứ nhất gồm COM 1, N.O. 3, N.C. 4; bộ thứ hai gồm COM 10, N.O. 9, N.C. 8.

AVR165-11TN có điều chỉnh thời gian trễ được không?

Không. Dòng AVR165 sử dụng thời gian tác động cố định 3 giây. Nếu cần điều chỉnh thời gian trễ, dòng AVR172 là cấu hình có chức năng điều chỉnh theo thiết kế của nhà sản xuất.

Có thể không nối dây N khi sử dụng AVR165-11TN không?

Không. Với phiên bản TN, dây trung tính N là kết nối bắt buộc. Nếu hệ thống không có hoặc không sử dụng dây trung tính, cần lựa chọn đúng phiên bản AVR phù hợp thay vì bỏ qua cực N của model TN.

AVR165-11TN có thể điều khiển PLC không?

Có. Tiếp điểm relay đầu ra có thể được đưa tới đầu vào số của PLC hoặc mạch cảnh báo nếu điện áp và dòng điện của mạch nằm trong giới hạn tiếp điểm cho phép.

Có thể dùng AVR165-11TN đóng cắt trực tiếp động cơ ba pha không?

Không nên. AVR165-11TN được sử dụng trong mạch điều khiển hoặc mạch tín hiệu. Động cơ ba pha cần được đóng cắt bằng contactor và phối hợp với relay quá tải, MCB/MCCB hoặc thiết bị bảo vệ công suất phù hợp.
