Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-11S

1. Giới thiệu Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-11S

Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-11S là relay giám sát điện áp AC thuộc dòng AVR của ANLY, được thiết kế cho nguồn AC một pha. Thiết bị theo dõi điện áp nguồn, phát hiện tình trạng quá áp hoặc thấp áp và thay đổi trạng thái tiếp điểm đầu ra để phục vụ liên động, cảnh báo hoặc điều khiển thiết bị đóng cắt bên ngoài.

ANLY là thương hiệu thiết bị điều khiển công nghiệp có nguồn gốc Đài Loan, cung cấp nhiều dòng timer, counter, relay bảo vệ và thiết bị tự động hóa. Dòng AVR được phát triển cho nhiệm vụ giám sát điện áp đường dây AC trong tủ điện và hệ thống máy công nghiệp.

Trong cấu trúc mã của hãng, ký hiệu AVR172-11S cho biết phiên bản AVR172 có thời gian Delay và Reset điều chỉnh, sử dụng đế 11 chân với hai bộ tiếp điểm chuyển đổi; hậu tố S xác định cấu hình một pha. Vì vậy, AVR172-11S cần được phân biệt với AVR172-11T dùng cho nguồn ba pha và các phiên bản TN yêu cầu trung tính trong hệ thống ba pha.

2. Ưu điểm và tính năng nổi bật của Anly AVR172-11S

Anly AVR172-11S phù hợp cho các ứng dụng cần giám sát chất lượng điện áp một pha và tạo tín hiệu liên động khi điện áp vượt ra ngoài vùng cho phép.

• Bảo vệ quá áp, phát hiện khi điện áp tăng vượt giới hạn OVER đã thiết lập.
• Bảo vệ thấp áp, phát hiện khi điện áp giảm xuống dưới giới hạn UNDER đã thiết lập.
• Cho phép cài đặt riêng ngưỡng OVER và UNDER theo tỷ lệ so với điện áp hoạt động định mức.
• Có thể tắt riêng chức năng OVER hoặc UNDER khi ứng dụng chỉ cần giám sát một phía điện áp.
• Delay điều chỉnh 0–10 giây giúp hạn chế tác động do dao động điện áp ngắn hạn.
• Reset điều chỉnh 0–10 giây tạo khoảng chờ trước khi hệ thống được phép trở lại trạng thái vận hành sau khi điện áp phục hồi.
• Sử dụng cấu hình 11 chân với hai bộ tiếp điểm chuyển đổi, thuận tiện chia tín hiệu cho mạch điều khiển và mạch cảnh báo.
• LED POWER và STATUS hỗ trợ nhận biết nhanh nguồn cấp và trạng thái điện áp.
• Phù hợp tích hợp với contactor, relay trung gian, PLC, đèn báo hoặc còi cảnh báo trong tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại nguồn giám sát	AC một pha
Điện áp hoạt động định mức	220 / 240 / 380 / 415 / 440 VAC
Tần số định mức	50 / 60 Hz
Phạm vi cài đặt điện áp	±5% đến ±20% so với điện áp hoạt động định mức
Phương pháp phát hiện	Phát hiện trực tiếp từ điện áp nguồn
Thời gian Delay	0–10 giây, điều chỉnh được
Thời gian Reset	0–10 giây, điều chỉnh được
Số chân	11 chân
Cấu hình tiếp điểm	2C, hai bộ tiếp điểm chuyển đổi
Tiếp điểm thường mở	1-3 và 10-9
Tiếp điểm thường đóng	1-4 và 10-8
Khả năng chịu tải tiếp điểm	250 VAC, 5 A với tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA
Nhiệt độ môi trường	-10 đến +50°C, không ngưng tụ hoặc đóng băng
Độ ẩm môi trường	Tối đa 85% RH, không ngưng tụ
Độ cao làm việc	Tối đa 2000 m
Tuổi thọ cơ khí	Khoảng 5.000.000 lần
Tuổi thọ điện	Khoảng 100.000 lần
Kích thước tổng thể	Khoảng 93,4 × 80,5 × 73,3 mm
Trọng lượng	Khoảng 170 g

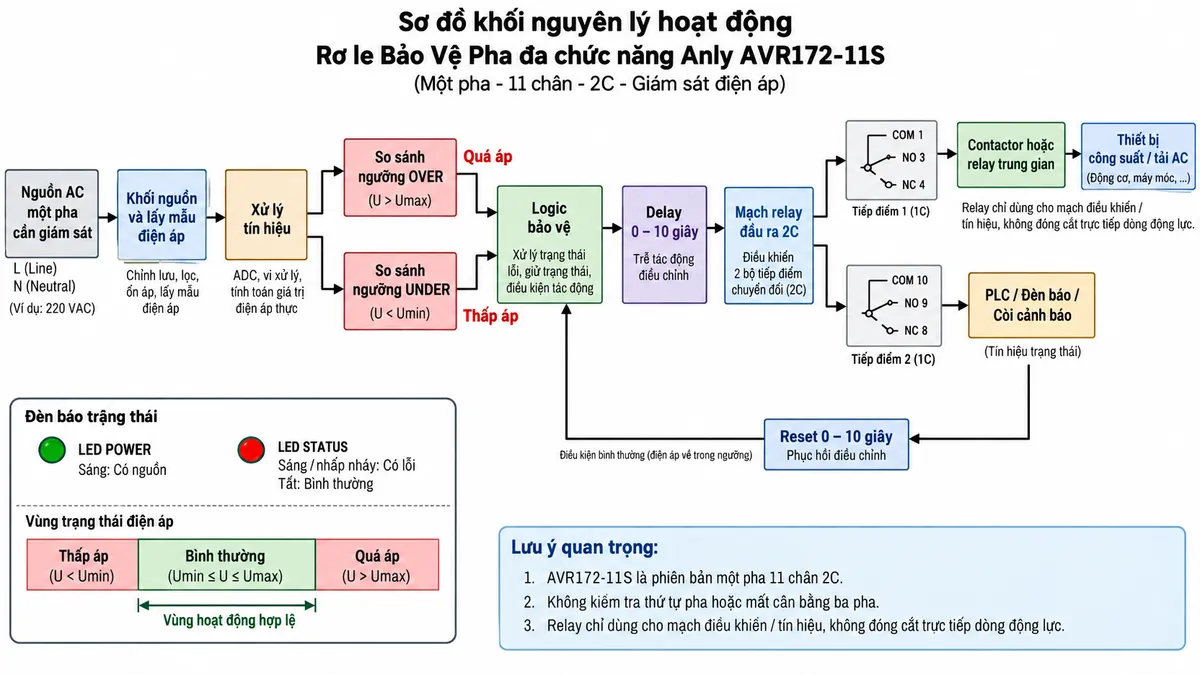

3. Chức năng, nguyên lý hoạt động và ứng dụng của Anly AVR172-11S

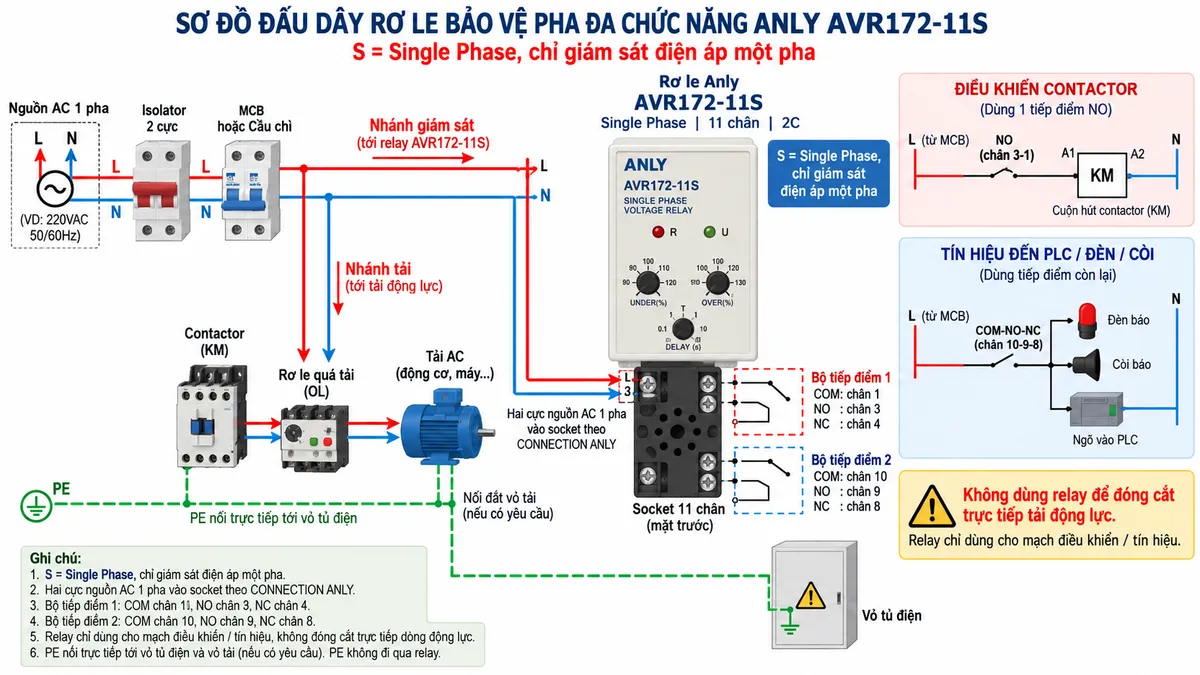

Đấu nối nguồn giám sát và tiếp điểm đầu ra

AVR172-11S là relay điện áp một pha. Nguồn AC cần giám sát đồng thời cung cấp tín hiệu điện áp cho mạch đo bên trong relay. Theo sơ đồ CONNECTION của hãng, phiên bản 11S sử dụng socket 11 chân và hai bộ tiếp điểm chuyển đổi độc lập để đưa trạng thái bảo vệ ra mạch bên ngoài.

Bộ tiếp điểm thứ nhất gồm COM chân 1, NO chân 3 và NC chân 4. Bộ thứ hai gồm COM chân 10, NO chân 9 và NC chân 8. Các tiếp điểm này nên được sử dụng trong mạch điều khiển hoặc tín hiệu, chẳng hạn điều khiển cuộn hút contactor, relay trung gian hoặc đưa trạng thái về PLC; không sử dụng relay để đóng cắt trực tiếp tải động lực có dòng lớn.

Nguyên lý bảo vệ quá áp

Điện áp nguồn được đưa vào khối lấy mẫu và so sánh với ngưỡng OVER do người vận hành cài đặt. Khi điện áp tăng cao hơn mức cho phép và duy trì đủ thời gian Delay, logic bảo vệ làm thay đổi trạng thái relay đầu ra. Tín hiệu này có thể ngắt cuộn hút contactor hoặc kích hoạt hệ thống cảnh báo.

Nếu ứng dụng không cần bảo vệ quá áp, chức năng OVER có thể được đưa về vị trí OFF theo cơ cấu cài đặt trên mặt thiết bị.

Nguyên lý bảo vệ thấp áp

Tương tự nhánh quá áp, mạch giám sát thấp áp liên tục so sánh điện áp thực tế với ngưỡng UNDER. Khi điện áp giảm thấp hơn mức đã cài đặt và tình trạng này tồn tại hết khoảng Delay, AVR172-11S chuyển trạng thái tiếp điểm để thực hiện liên động bảo vệ.

Chức năng UNDER cũng có thể được tắt riêng nếu yêu cầu vận hành chỉ cần theo dõi giới hạn quá áp.

Vai trò của thời gian Delay

Thời gian trễ tác động 0–10 giây giúp AVR172-11S không phản ứng ngay với mọi biến động điện áp rất ngắn. Khi điện áp vượt ngưỡng OVER hoặc UNDER, relay chỉ thực hiện tác động sau khi tình trạng bất thường tồn tại đủ thời gian Delay đã cài đặt.

Tính năng này hữu ích tại các hệ thống có điện áp biến động trong thời gian ngắn khi khởi động tải, đóng contactor hoặc chuyển trạng thái vận hành.

Vai trò của thời gian Reset

Khi điện áp trở lại vùng bình thường, thời gian Reset 0–10 giây tạo khoảng chờ trước khi đầu ra trở lại trạng thái vận hành bình thường. Nhờ đó, hệ thống không đóng lại tải ngay tại thời điểm điện áp vừa đi vào vùng cho phép.

Việc phối hợp Delay và Reset giúp thiết kế mạch liên động ổn định hơn, đặc biệt với contactor hoặc thiết bị cần tránh đóng/ngắt liên tục khi điện áp dao động gần ngưỡng cài đặt.

Đèn báo POWER và STATUS

LED POWER màu xanh thể hiện sự hiện diện của nguồn cấp. LED STATUS màu đỏ thể hiện trạng thái điện áp: khi điện áp nằm trong vùng cài đặt bình thường, STATUS sáng; khi quá áp, đèn nhấp nháy một lần rồi nghỉ ba nhịp; khi thấp áp, đèn nhấp nháy hai lần rồi nghỉ hai nhịp.

Do AVR172-11S là phiên bản một pha, các trạng thái liên quan đến thứ tự pha, mất pha ba pha hoặc mất cân bằng ba pha không phải chức năng giám sát ứng dụng của phiên bản S.

Ứng dụng thực tế

Rơ le bảo vệ điện áp một pha AVR172-11S có thể được sử dụng trong tủ điều khiển máy móc, hệ thống HVAC, tủ bơm, hệ thống chiếu sáng công nghiệp, nguồn điều khiển, tủ phân phối và các thiết bị cần ngắt hoặc cảnh báo khi điện áp AC vượt khỏi giới hạn vận hành.

Hai bộ tiếp điểm giúp triển khai linh hoạt: một kênh có thể dùng cho mạch liên động contactor, trong khi kênh còn lại cung cấp tín hiệu trạng thái cho PLC, BMS hoặc hệ thống cảnh báo.

4. Cam kết và nơi mua Anly AVR172-11S chính hãng

Khi lựa chọn Anly AVR172-11S chính hãng, cần xác định đúng điện áp hoạt động định mức, phiên bản S dùng cho một pha và cấu hình 11 chân 2C. Việc chọn đúng biến thể rất quan trọng vì các phiên bản T, TN và S trong dòng AVR có phương thức giám sát nguồn khác nhau.

Quý khách cần mua Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-11S, tư vấn chọn đúng điện áp hoặc kiểm tra sơ đồ đấu nối trước khi lắp đặt có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng phù hợp với hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

AVR172-11S dùng cho nguồn một pha hay ba pha?

AVR172-11S dùng cho nguồn AC một pha. Trong quy ước model của ANLY, hậu tố S là Single Phase, còn hậu tố T là phiên bản ba pha.

AVR172-11S bảo vệ những tình trạng nào?

Thiết bị tập trung vào hai chức năng chính là bảo vệ quá áp và thấp áp. Khi điện áp ra ngoài ngưỡng cài đặt và duy trì hết thời gian Delay, tiếp điểm đầu ra sẽ thay đổi trạng thái.

AVR172-11S có kiểm tra đảo thứ tự pha không?

Không. Đây là phiên bản một pha nên không có khái niệm thứ tự pha ba pha. Nếu hệ thống cần kiểm tra đảo pha, mất pha hoặc các bất thường của nguồn ba pha, cần chọn biến thể AVR phù hợp dành cho ba pha.

Delay của AVR172-11S có điều chỉnh được không?

Có. Delay có thể điều chỉnh từ 0 đến 10 giây, cho phép người dùng thiết lập thời gian duy trì sự cố trước khi relay tác động.

Thời gian Reset của AVR172-11S có điều chỉnh được không?

Có. Reset của dòng AVR172 có thể điều chỉnh trong khoảng 0–10 giây, tạo thời gian chờ sau khi điện áp trở lại vùng bình thường.

AVR172-11S có bao nhiêu tiếp điểm đầu ra?

Phiên bản 11 chân sử dụng hai bộ tiếp điểm chuyển đổi 2C. Tiếp điểm NO là 1-3 và 10-9; tiếp điểm NC là 1-4 và 10-8.

Có thể chỉ sử dụng chức năng quá áp hoặc thấp áp không?

Có. Theo hướng dẫn của ANLY, từng ngưỡng OVER và UNDER có thể được đưa về vị trí OFF khi không cần sử dụng chức năng tương ứng.

Có thể dùng AVR172-11S đóng cắt trực tiếp tải công suất lớn không?

Không nên. Tiếp điểm relay phù hợp cho mạch điều khiển và tín hiệu. Với tải công suất, AVR172-11S nên điều khiển contactor hoặc relay trung gian, trong khi mạch động lực được bảo vệ và đóng cắt bằng thiết bị có định mức phù hợp.
