Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-8TN

1. Giới thiệu Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-8TN

Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-8TN là relay giám sát điện áp AC ba pha thuộc dòng AVR của ANLY, được thiết kế cho hệ thống ba pha có dây trung tính. Theo cấu trúc mã của nhà sản xuất, AVR172-8TN là phiên bản AVR172 có thời gian trễ tác động và phục hồi điều chỉnh được, sử dụng đế 8 chân với một bộ tiếp điểm chuyển đổi và yêu cầu kết nối dây trung tính N.

ANLY là thương hiệu thiết bị điều khiển công nghiệp có nguồn gốc Đài Loan, cung cấp nhiều dòng timer, counter, relay bảo vệ và thiết bị tự động hóa. Dòng AVR được phát triển nhằm giám sát các điều kiện bất thường của nguồn điện trước và trong quá trình vận hành tải, đặc biệt phù hợp cho mạch điều khiển động cơ ba pha.

AVR172-8TN có khả năng theo dõi nhiều trạng thái nguồn như quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp. Khi phát hiện nguồn không đáp ứng điều kiện cài đặt, relay đầu ra thay đổi trạng thái để mạch ngoài có thể ngắt contactor, phát cảnh báo hoặc đưa tín hiệu về PLC.

2. Ưu điểm và tính năng nổi bật của Anly AVR172-8TN

Anly AVR172-8TN kết hợp nhiều chức năng giám sát nguồn trong một relay nhỏ gọn, giúp đơn giản hóa mạch bảo vệ cho hệ thống điện ba pha bốn dây.

• Giám sát quá áp và thấp áp với ngưỡng có thể điều chỉnh theo yêu cầu của hệ thống.
• Phát hiện mất pha nhằm hạn chế tải ba pha tiếp tục vận hành trong điều kiện thiếu pha.
• Phát hiện đảo thứ tự pha, hỗ trợ ngăn động cơ quay sai chiều do thứ tự pha không đúng.
• Đánh giá mất cân bằng điện áp ba pha và cung cấp trạng thái cảnh báo tương ứng.
• Cho phép điều chỉnh thời gian trễ tác động để hạn chế phản ứng trước các dao động điện áp rất ngắn.
• Cho phép điều chỉnh thời gian phục hồi trước khi relay trở lại trạng thái bình thường sau sự cố.
• Có thể tắt riêng chức năng quá áp hoặc thấp áp khi ứng dụng chỉ cần giám sát một phía của cửa sổ điện áp.
• Đèn POWER và STATUS hỗ trợ nhận biết nhanh nguồn cấp và nguyên nhân bất thường.
• Ngõ ra relay chuyển đổi thuận tiện cho contactor, relay trung gian, PLC hoặc mạch cảnh báo.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu nguồn giám sát	AC ba pha có dây trung tính N bắt buộc
Các mức điện áp hoạt động định mức	220 / 240 / 380 / 415 / 440 VAC
Tần số định mức	50 / 60 Hz
Phạm vi cài đặt quá áp / thấp áp	5%–20% so với điện áp hoạt động định mức
Phương pháp phát hiện	Phát hiện trực tiếp từ điện áp nguồn
Thời gian trễ tác động	0–10 giây, điều chỉnh được
Thời gian trễ phục hồi	0–10 giây, điều chỉnh được
Số chân	8 chân
Cấu hình tiếp điểm	1C, một tiếp điểm chuyển đổi
Tiếp điểm đầu ra	COM 1, NO 3, NC 4
Khả năng chịu tải tiếp điểm	250 VAC, 5 A với tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA
Tuổi thọ cơ khí	Khoảng 5.000.000 lần
Tuổi thọ điện	Khoảng 100.000 lần
Nhiệt độ môi trường làm việc	-10 đến +50°C, không ngưng tụ và không đóng băng

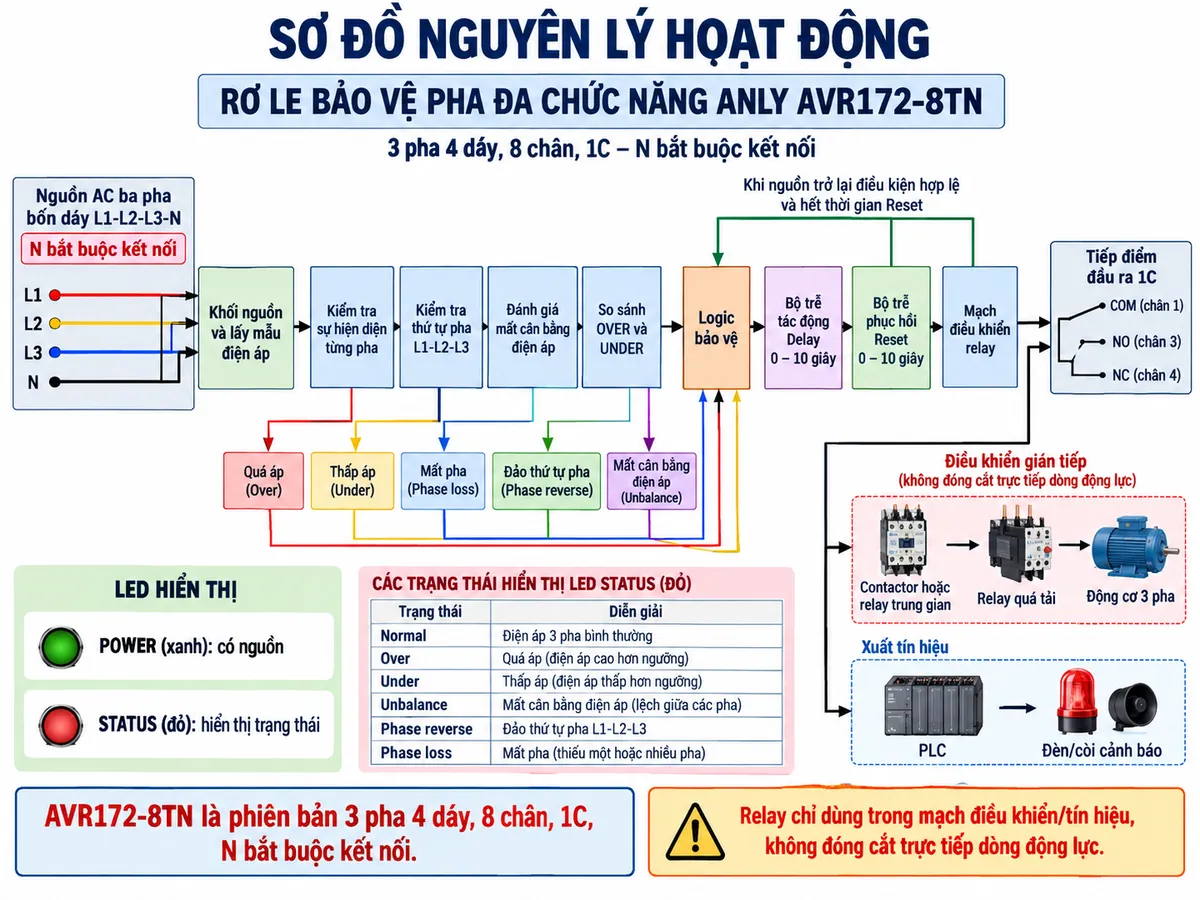

3. Chức năng, nguyên lý hoạt động và ứng dụng của Anly AVR172-8TN

Đấu nối nguồn ba pha có trung tính

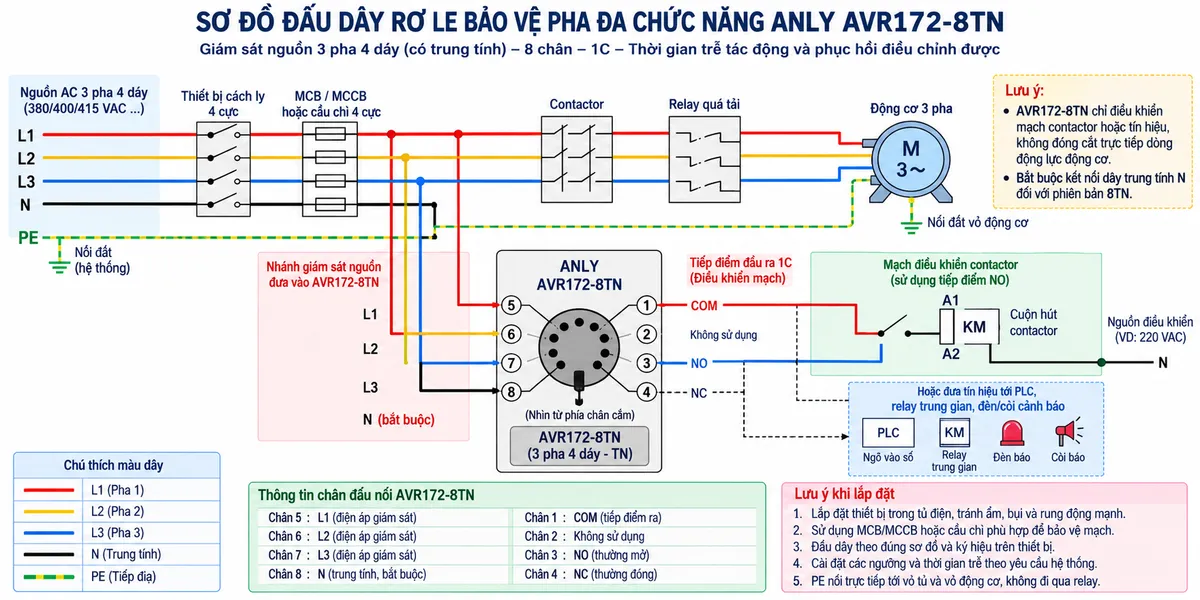

AVR172-8TN được thiết kế cho hệ thống ba pha bốn dây nên dây trung tính N là một phần bắt buộc của mạch giám sát. Theo cấu hình của phiên bản 8TN, các dây L1, L2 và L3 được đưa vào các đầu giám sát pha, trong khi N được nối vào đầu trung tính tương ứng của đế 8 chân.

Đối với cấu hình 8TN, nhánh giám sát sử dụng chân 5, chân 6 và chân 7 cho ba pha L1-L2-L3, còn chân 8 dành cho trung tính N. Relay đầu ra 1C sử dụng COM chân 1, NO chân 3 và NC chân 4; chân 2 không tham gia mạch đấu nối chính.

Giám sát quá áp

Trong chức năng bảo vệ quá áp, AVR172-8TN liên tục lấy mẫu điện áp nguồn và so sánh với ngưỡng OVER được thiết lập. Khi điện áp vượt quá giới hạn và tình trạng này kéo dài đủ thời gian trễ tác động, logic bảo vệ làm relay đầu ra chuyển trạng thái. Mạch điều khiển bên ngoài có thể sử dụng tín hiệu này để nhả contactor, đưa tín hiệu lỗi về PLC hoặc kích hoạt cảnh báo.

Giám sát thấp áp

Với bảo vệ thấp áp, điện áp thực tế được so sánh với ngưỡng UNDER. Nếu điện áp giảm xuống dưới giới hạn đã đặt trong thời gian đủ dài, relay đầu ra chuyển trạng thái để hệ thống thực hiện hành động bảo vệ. Khi không cần một trong hai chức năng quá áp hoặc thấp áp, chức năng tương ứng có thể được đưa về vị trí OFF.

Phát hiện mất pha và đảo thứ tự pha

Giám sát mất pha và đảo pha giúp AVR172-8TN phù hợp với các mạch điều khiển động cơ. Thiết bị kiểm tra sự hiện diện của từng pha và trình tự L1-L2-L3. Nếu một pha bị mất hoặc thứ tự pha không hợp lệ, logic bảo vệ sẽ không duy trì trạng thái cho phép của relay theo cách thiết kế mạch điều khiển.

Khả năng phát hiện mất pha trong quá trình động cơ đang hoạt động giúp hệ thống phản ứng khi nguồn ba pha bị suy giảm bất thường thay vì chỉ kiểm tra trước thời điểm khởi động.

Giám sát mất cân bằng điện áp

AVR172-8TN còn theo dõi mất cân bằng điện áp ba pha. Khi mức điện áp giữa các pha không còn đáp ứng điều kiện cân bằng của thiết bị, trạng thái này được đưa vào logic bảo vệ và đồng thời thể hiện bằng kiểu báo riêng trên LED STATUS.

Thời gian trễ tác động và phục hồi

Điểm khác biệt quan trọng của dòng AVR172 so với AVR165 là khả năng điều chỉnh cả thời gian trễ tác động và thời gian phục hồi. Delay cho phép thiết lập khoảng xác nhận trước khi relay tác động khi xuất hiện sự cố, trong khi Reset thiết lập thời gian chờ sau khi nguồn trở về trạng thái hợp lệ trước khi relay phục hồi.

Khả năng điều chỉnh hai khoảng thời gian này đặc biệt hữu ích ở những hệ thống có dao động điện áp ngắn hoặc cần trì hoãn việc cấp lại tải sau khi nguồn vừa ổn định.

Đèn báo POWER và STATUS

LED POWER màu xanh thể hiện nguồn cấp đang hiện diện. LED STATUS màu đỏ cung cấp thông tin chẩn đoán trạng thái nguồn: sáng khi điều kiện nguồn bình thường và sử dụng các kiểu nhấp nháy khác nhau để chỉ thị quá áp, thấp áp, mất cân bằng hoặc đảo pha; khi mất pha, STATUS chuyển sang trạng thái tắt theo logic hiển thị của dòng AVR.

Ứng dụng thực tế

Rơ le bảo vệ pha Anly AVR172-8TN thích hợp cho tủ điều khiển động cơ, máy bơm, quạt, máy nén, băng tải, hệ thống HVAC và dây chuyền sản xuất sử dụng mạng điện ba pha có dây trung tính. Thiết bị giúp xác nhận chất lượng nguồn trước khi tải hoạt động và tiếp tục giám sát nguồn trong quá trình vận hành.

Trong hệ thống tự động hóa, tiếp điểm của AVR172-8TN có thể tham gia chuỗi liên động an toàn của contactor hoặc được đưa tới relay trung gian và PLC để tạo trạng thái lỗi. Relay bảo vệ điện áp không thay thế MCB/MCCB, cầu chì, contactor hoặc relay quá tải trong mạch động lực.

4. Cam kết và nơi mua Anly AVR172-8TN chính hãng

Khi lựa chọn Anly AVR172-8TN chính hãng, cần kiểm tra đúng hậu tố TN dành cho nguồn ba pha có trung tính, cấu hình 8 chân 1C và đúng điện áp hoạt động định mức của hệ thống. Đặc biệt, không nên sử dụng AVR172-8TN như phiên bản T rồi bỏ dây N vì hai cấu hình có yêu cầu đấu nối khác nhau.

Quý khách cần mua rơ le bảo vệ pha đa chức năng AVR172-8TN, tư vấn lựa chọn điện áp định mức hoặc kiểm tra sơ đồ đấu nối trước khi lắp đặt có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng phù hợp với hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Anly AVR172-8TN dùng cho nguồn điện nào?

AVR172-8TN dùng cho nguồn AC ba pha có trung tính. Ký hiệu TN xác định phiên bản ba pha trong đó dây N phải được kết nối theo sơ đồ của thiết bị.

Dây trung tính N có bắt buộc với AVR172-8TN không?

Có. N là đầu kết nối bắt buộc của phiên bản TN. Nếu hệ thống cần relay ba pha không sử dụng trung tính, phải chọn đúng phiên bản T tương ứng thay vì bỏ dây N của model TN.

AVR172-8TN giám sát những lỗi nào?

Thiết bị hỗ trợ giám sát quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp, đồng thời sử dụng relay đầu ra để liên động với hệ thống bên ngoài.

AVR172-8TN khác AVR165-8TN ở điểm nào?

Khác biệt quan trọng nằm ở bộ định thời. Dòng AVR172 cho phép điều chỉnh thời gian trễ tác động và thời gian phục hồi, trong khi AVR165 sử dụng thời gian cố định.

Thời gian Delay và Reset của AVR172-8TN có điều chỉnh được không?

Có. Delay và Reset đều có thể điều chỉnh trong phạm vi 0–10 giây, giúp phối hợp thời gian bảo vệ phù hợp hơn với đặc tính của nguồn và tải.

AVR172-8TN có bao nhiêu tiếp điểm đầu ra?

Phiên bản 8 chân có một bộ tiếp điểm chuyển đổi 1C, gồm COM chân 1, NO chân 3 và NC chân 4.

Các chân giám sát nguồn của AVR172-8TN được bố trí như thế nào?

Với cấu hình 8TN, ba pha L1-L2-L3 được đưa vào chân 5, 6 và 7; dây trung tính N được kết nối vào chân 8. Khi lắp đặt thực tế cần tiếp tục đối chiếu ký hiệu trên relay và sơ đồ CONNECTION đi kèm thiết bị.

Có thể đấu động cơ trực tiếp qua tiếp điểm AVR172-8TN không?

Không nên. Tiếp điểm AVR172-8TN dùng cho mạch điều khiển hoặc tín hiệu. Dòng động lực của động cơ phải được đóng cắt bằng contactor và sử dụng các thiết bị bảo vệ dòng điện phù hợp.
