Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-8S

1. Giới thiệu Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-11T

Rơ le Bảo Vệ Pha đa chức năng Anly AVR172-11T là rơ le giám sát và bảo vệ nguồn điện xoay chiều ba pha thuộc dòng AVR của ANLY. Thiết bị được thiết kế để phát hiện nhiều trạng thái nguồn bất thường như quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp, từ đó chuyển trạng thái tiếp điểm relay để cảnh báo hoặc liên động ngắt thiết bị cần bảo vệ.

ANLY là thương hiệu thiết bị điều khiển công nghiệp có nguồn gốc Đài Loan, cung cấp nhiều dòng timer, counter, relay bảo vệ và thiết bị tự động hóa. Trong cấu trúc mã sản phẩm, AVR172-11T thuộc phiên bản AVR172 có thời gian trễ điều chỉnh, sử dụng đế 11 chân với hai bộ tiếp điểm chuyển đổi và dành cho hệ thống điện ba pha.

Phiên bản ký hiệu T giám sát nguồn ba pha mà không yêu cầu dây trung tính bắt buộc như phiên bản TN, phù hợp cho nhiều hệ thống động cơ, máy móc và tủ điện ba pha công nghiệp.

2. Ưu điểm và tính năng nổi bật của Anly AVR172-11T

Anly AVR172-11T kết hợp nhiều chức năng bảo vệ nguồn trong một relay, giúp giảm số lượng thiết bị giám sát riêng lẻ và thuận tiện cho việc thiết kế mạch liên động bảo vệ động cơ hoặc tải ba pha.

• Giám sát nguồn điện ba pha và phát hiện trạng thái nguồn bất thường trước khi chúng gây ảnh hưởng tới thiết bị.
• Bảo vệ quá áp với mức cài đặt theo tỷ lệ phần trăm so với điện áp hoạt động định mức.
• Bảo vệ thấp áp độc lập; chức năng quá áp hoặc thấp áp có thể được vô hiệu hóa khi ứng dụng không yêu cầu.
• Phát hiện mất pha, hỗ trợ bảo vệ động cơ và thiết bị ba pha khi một pha nguồn bị mất trong quá trình vận hành.
• Phát hiện đảo thứ tự pha, giúp hạn chế tình trạng động cơ quay sai chiều do đấu nhầm trình tự pha.
• Nhận biết tình trạng mất cân bằng điện áp ba pha và thể hiện trạng thái bất thường bằng đèn báo STATUS.
• Cho phép điều chỉnh thời gian trễ tác động và thời gian trễ phục hồi, phù hợp với các hệ thống cần tránh tác động do dao động nguồn tức thời.
• Phiên bản 11 chân cung cấp hai bộ tiếp điểm chuyển đổi, thuận tiện để đồng thời điều khiển relay trung gian, contactor, PLC hoặc mạch cảnh báo.
• Có đèn POWER và STATUS giúp người vận hành nhận biết nhanh tình trạng nguồn và trạng thái giám sát.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại nguồn giám sát	AC ba pha
Điện áp hoạt động định mức	220 / 240 / 380 / 415 / 440 VAC
Tần số định mức	50 / 60 Hz
Phạm vi cài đặt quá áp / thấp áp	5%–20% so với điện áp hoạt động định mức
Phương pháp phát hiện	Phát hiện trực tiếp từ điện áp nguồn
Thời gian trễ tác động	0–10 giây, điều chỉnh được
Thời gian trễ phục hồi	0–10 giây, điều chỉnh được
Số chân	11 chân
Cấu hình tiếp điểm	2C, hai tiếp điểm chuyển đổi
Khả năng chịu tải tiếp điểm	250 VAC, 5 A với tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA
Tuổi thọ cơ khí	Khoảng 5.000.000 lần
Tuổi thọ điện	Khoảng 100.000 lần
Nhiệt độ môi trường làm việc	-10 đến +50°C, không đóng băng hoặc ngưng tụ
Độ cao làm việc	Tối đa 2000 m

3. Chức năng, nguyên lý hoạt động và ứng dụng của Anly AVR172-11T

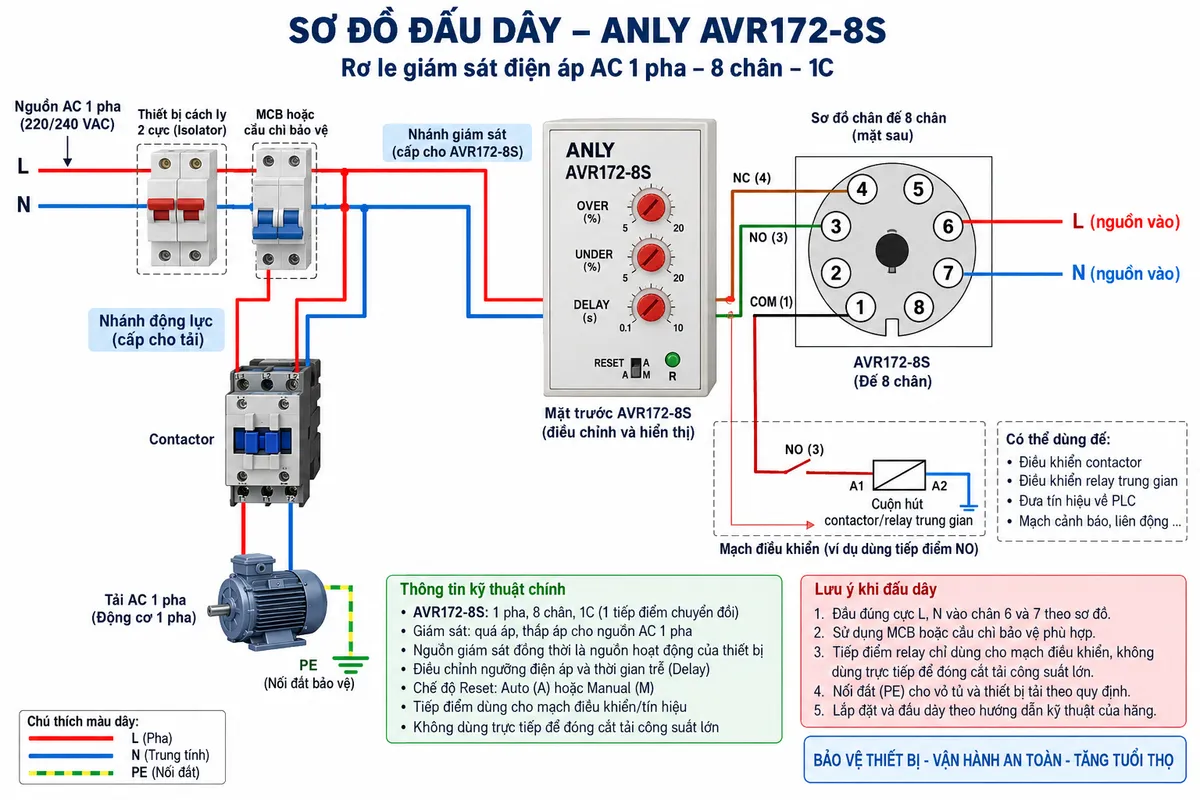

Đấu nối nguồn ba pha và tiếp điểm đầu ra

AVR172-11T lấy tín hiệu trực tiếp từ nguồn ba pha cần giám sát. Theo sơ đồ kết nối của nhà sản xuất, ba dây pha L1, L2 và L3 được đưa vào các đầu vào giám sát tương ứng trên relay. Với phiên bản 11T, cụm đầu vào nguồn sử dụng các chân 5, 6 và 7; thiết bị không yêu cầu đấu dây trung tính bắt buộc như phiên bản TN.

Hai bộ tiếp điểm relay 2C hoạt động đồng thời theo trạng thái bảo vệ. Bộ thứ nhất sử dụng COM chân 1, NO chân 3 và NC chân 4. Bộ thứ hai sử dụng COM chân 10, NO chân 9 và NC chân 8. Các tiếp điểm này có thể đưa tới contactor, relay trung gian, PLC hoặc mạch cảnh báo phù hợp với thiết kế của hệ thống.

Giám sát quá áp và thấp áp

Trong chế độ bảo vệ quá áp và thấp áp, AVR172-11T liên tục lấy mẫu điện áp ba pha và so sánh với các giới hạn đã cài đặt. Người vận hành có thể thiết lập ngưỡng quá áp và thấp áp trong phạm vi cho phép của dòng AVR hoặc đưa riêng từng chức năng về OFF khi không cần sử dụng.

Nếu điện áp vượt quá giới hạn trên hoặc giảm dưới giới hạn dưới và tình trạng bất thường duy trì đủ thời gian trễ đã đặt, logic bảo vệ sẽ thay đổi trạng thái hai bộ tiếp điểm đầu ra. Nhờ thời gian trễ điều chỉnh, hệ thống có thể hạn chế tác động không cần thiết trước những dao động điện áp rất ngắn.

Phát hiện mất pha và đảo thứ tự pha

Bảo vệ mất pha là một trong những chức năng quan trọng của AVR172-11T đối với động cơ ba pha. Khi một pha bị mất, trạng thái nguồn không còn hợp lệ và relay bảo vệ chuyển đầu ra để mạch điều khiển có thể nhả contactor, tách động cơ khỏi nguồn.

Thiết bị đồng thời kiểm tra thứ tự pha. Nếu trình tự pha đầu vào bị đảo so với trạng thái hợp lệ, đèn STATUS thể hiện mã trạng thái tương ứng và relay bảo vệ không cho phép hệ thống tiếp tục vận hành bình thường. Chức năng này đặc biệt hữu ích với các tải mà chiều quay của động cơ cần được kiểm soát.

Giám sát mất cân bằng điện áp ba pha

AVR172-11T còn theo dõi mất cân bằng điện áp giữa ba pha. Khi mức điện áp giữa các pha chênh lệch vượt điều kiện đánh giá của thiết bị, đèn STATUS phát tín hiệu nhận biết riêng. Việc giám sát này hỗ trợ phát hiện sớm tình trạng nguồn không cân bằng có thể gây tăng nhiệt hoặc giảm hiệu suất của động cơ ba pha.

Thời gian trễ tác động và phục hồi

Dòng AVR172 có lợi thế so với phiên bản AVR165 nhờ thời gian trễ điều chỉnh 0–10 giây. AVR172-11T cho phép thiết lập thời gian trễ trước khi tác động bảo vệ và thời gian trễ phục hồi sau khi nguồn trở lại trạng thái bình thường, giúp phối hợp tốt hơn với đặc tính nguồn và yêu cầu vận hành thực tế.

Ứng dụng thực tế

Rơ le bảo vệ pha Anly AVR172-11T phù hợp cho tủ điều khiển động cơ, máy bơm, quạt công nghiệp, máy nén, hệ thống HVAC, băng tải và các máy móc sử dụng nguồn điện ba pha cần giám sát chất lượng nguồn trước và trong quá trình vận hành.

Trong hệ thống tự động hóa, hai tiếp điểm chuyển đổi có thể được bố trí thành hai kênh tín hiệu riêng, chẳng hạn một kênh điều khiển contactor và một kênh đưa trạng thái về PLC hoặc đèn cảnh báo. Cách bố trí này giúp xây dựng mạch bảo vệ và chẩn đoán nguồn linh hoạt hơn.

4. Cam kết và nơi mua Anly AVR172-11T chính hãng

Khi lựa chọn Anly AVR172-11T chính hãng, người mua nên kiểm tra đúng ký hiệu 172, cấu hình 11 chân và hậu tố T để bảo đảm thiết bị phù hợp với nguồn ba pha, số lượng tiếp điểm và yêu cầu điều chỉnh thời gian trễ của hệ thống.

Quý khách cần mua rơ le bảo vệ pha đa chức năng AVR172-11T, tư vấn sơ đồ đấu nối hoặc lựa chọn đúng điện áp định mức có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng và cấu hình phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Anly AVR172-11T dùng cho nguồn một pha hay ba pha?

AVR172-11T dùng cho nguồn điện ba pha. Ký hiệu T trong mã sản phẩm xác định phiên bản ba pha, trong khi ký hiệu S được sử dụng cho phiên bản một pha.

AVR172-11T có cần đấu dây trung tính N không?

Không bắt buộc đối với phiên bản T. Trong hệ sản phẩm AVR, phiên bản có ký hiệu TN mới là loại ba pha yêu cầu dây trung tính được kết nối theo sơ đồ của nhà sản xuất.

AVR172-11T có bảo vệ mất pha và đảo pha không?

Có. Thiết bị có khả năng phát hiện mất pha và đảo thứ tự pha, đồng thời giám sát quá áp, thấp áp và trạng thái mất cân bằng của nguồn ba pha.

Ngưỡng quá áp và thấp áp của AVR172-11T có điều chỉnh được không?

Có. Người dùng có thể điều chỉnh mức quá áp và thấp áp theo tỷ lệ từ 5% đến 20% so với điện áp hoạt động định mức. Hai chức năng này cũng có thể được đưa về OFF riêng khi ứng dụng không yêu cầu.

Thời gian trễ của AVR172-11T có điều chỉnh được không?

Có. Đây là đặc điểm quan trọng của dòng AVR172. Thời gian trễ tác động và thời gian trễ phục hồi có thể được điều chỉnh trong khoảng 0–10 giây.

AVR172-11T có bao nhiêu tiếp điểm đầu ra?

Phiên bản 11 chân có hai bộ tiếp điểm chuyển đổi 2C. Bộ thứ nhất gồm COM 1, NO 3, NC 4; bộ thứ hai gồm COM 10, NO 9, NC 8.

AVR172-11T có thể điều khiển trực tiếp động cơ ba pha không?

Không nên dùng tiếp điểm relay để đóng cắt trực tiếp tải động lực lớn. Trong mạch tiêu chuẩn, AVR172-11T phát tín hiệu điều khiển tới contactor hoặc relay trung gian; contactor mới thực hiện việc đóng cắt nguồn động lực của động cơ.
