Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1

Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1 – Giám sát thứ tự pha, mất pha và mất cân bằng

Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1 là relay giám sát nguồn ba pha dùng để phát hiện đảo thứ tự pha, mất pha và mất cân bằng điện áp. Thiết bị được thiết kế cho mạch nguồn chính và mạch khởi động động cơ, giúp ngăn thiết bị vận hành khi nguồn ba pha xuất hiện điều kiện bất thường có thể gây ảnh hưởng đến động cơ hoặc hệ thống điện.

ANLY là thương hiệu thiết bị điều khiển công nghiệp của ANLY Electronics Co., Ltd. tại Đài Loan. Model EP2-1 sử dụng kiến trúc Switching Mode Power Supply, có khả năng chống nhiễu tần số cao từ biến tần và được thiết kế lắp trực tiếp trên ray DIN, không cần socket rời.

Ưu điểm và tính năng nổi bật của Anly EP2-1

• Tích hợp giám sát đảo thứ tự pha, hỗ trợ ngăn động cơ khởi động với thứ tự pha không đúng.
• Có khả năng phát hiện mất pha cả trước khi động cơ khởi động và trong khi động cơ đang vận hành.
• Giám sát tình trạng mất cân bằng điện áp ba pha để hỗ trợ bảo vệ tải trước nguồn điện không đồng đều.
• Khi phát hiện đảo pha, relay đầu ra nhả để mạch điều khiển có thể ngắt trạng thái cho phép.
• Chức năng mất pha có thời gian trễ tác động cố định, giúp tránh phản ứng tức thời với một số biến động rất ngắn.
• Chức năng mất cân bằng ba pha cũng sử dụng thời gian trễ cố định trước khi relay chuyển trạng thái.
• Có thời gian reset cố định sau khi điều kiện nguồn trở lại bình thường.
• Khả năng chống nhiễu từ biến tần giúp thiết bị phù hợp hơn với môi trường công nghiệp có nhiễu tần số cao.
• Lắp trực tiếp trên ray DIN, tiết kiệm không gian và thuận tiện cho bảo trì tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp hoạt động	220–440 VAC
Phạm vi điện áp hoạt động cho phép	80–120% điện áp hoạt động định mức
Tần số định mức	50/60 Hz
Phương pháp phát hiện	Giám sát điện áp
Chức năng bảo vệ	Đảo pha, mất pha, mất cân bằng điện áp ba pha
Thời gian trễ mất pha	3 giây cố định
Thời gian trễ mất cân bằng	3 giây cố định
Thời gian reset	1 giây cố định
Định mức tiếp điểm	250 VAC, 5 A tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA tại 220 VAC
Tuổi thọ cơ khí	5.000.000 lần
Tuổi thọ điện	100.000 lần trong phạm vi định mức
Nhiệt độ môi trường	-10 đến +50°C, không ngưng tụ và không đóng băng
Độ ẩm môi trường	Tối đa 85%RH, không ngưng tụ
Độ cao làm việc	Tối đa 2000 m

Các cấu hình nguồn và chức năng trong dòng EP2-1

Hạng mục	Tùy chọn
Kiểu nguồn giám sát	3 pha 3 dây hoặc 3 pha 4 dây
Giám sát đảo pha	Có hoặc không, tùy mã cấu hình
Giám sát mất pha	Có hoặc không, tùy mã cấu hình
Giám sát mất cân bằng	Có hoặc không, tùy mã cấu hình
Phương thức lắp đặt	Lắp trực tiếp trên ray DIN, không cần socket

Chức năng, nguyên lý hoạt động và ứng dụng của Anly EP2-1

Giám sát đảo thứ tự pha

EP2-1 kiểm tra trình tự pha của nguồn điện trước khi tải được phép hoạt động. Khi thứ tự pha bị đảo, relay đầu ra nhả, nhờ đó mạch điều khiển contactor có thể ngăn động cơ khởi động theo chiều quay không mong muốn.

Phát hiện mất pha

Thiết bị có khả năng phát hiện mất pha khi khởi động và khi động cơ đang chạy. Khi tình trạng mất pha được xác nhận và duy trì đủ thời gian trễ 3 giây, relay đầu ra chuyển trạng thái để mạch điều khiển có thể ngắt contactor hoặc phát tín hiệu báo lỗi.

Giám sát mất cân bằng điện áp ba pha

EP2-1 theo dõi độ cân bằng giữa các điện áp pha. Khi tình trạng mất cân bằng vượt điều kiện cho phép của thiết bị và kéo dài đủ 3 giây, logic bảo vệ tác động. Chức năng này hỗ trợ hạn chế việc động cơ vận hành lâu trong điều kiện nguồn ba pha không đồng đều.

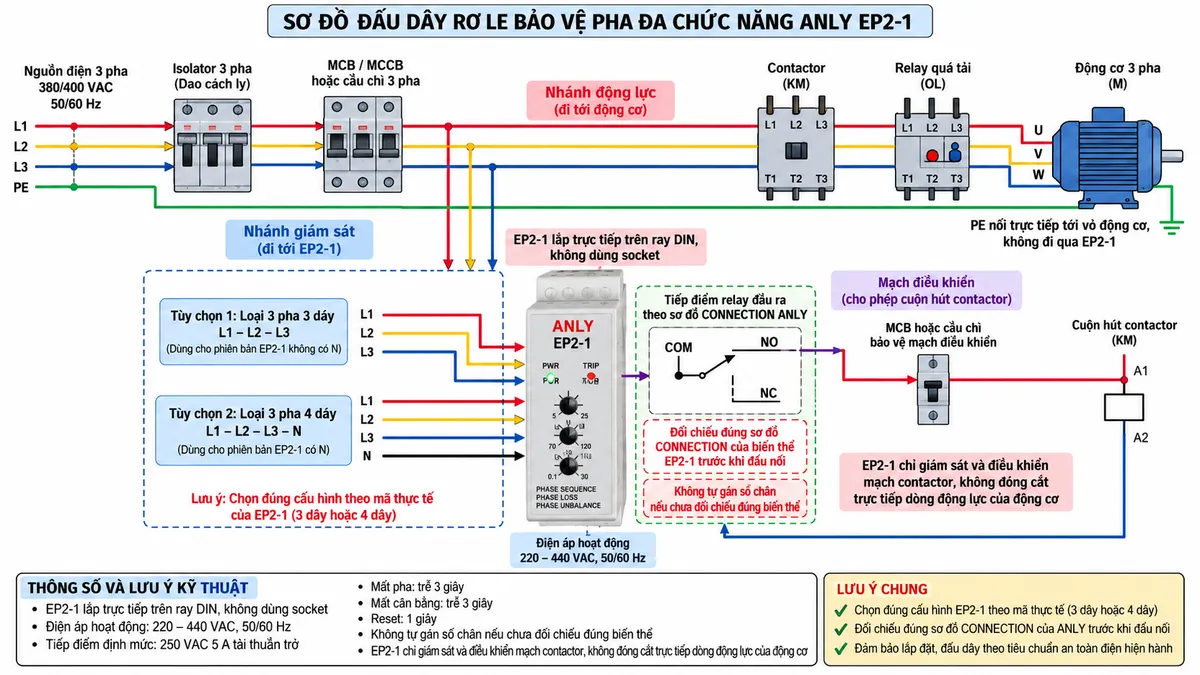

Đấu nối trong mạch điều khiển động cơ

EP2-1 được đấu vào nguồn ba pha cần giám sát theo đúng cấu hình 3 pha 3 dây hoặc 3 pha 4 dây của mã hàng thực tế. Nhánh động lực vẫn đi qua contactor và relay quá tải trước khi cấp tới động cơ; EP2-1 chỉ giám sát nguồn và sử dụng tiếp điểm relay đầu ra để tham gia mạch cho phép contactor.

Do dòng EP2-1 có nhiều tổ hợp cấu hình chức năng, kỹ thuật viên cần đối chiếu sơ đồ CONNECTION trên đúng thiết bị hoặc catalogue của mã đầy đủ trước khi xác định terminal đầu vào và tiếp điểm đầu ra. Không nên tự suy luận sơ đồ chân từ tên EP2-1 chung.

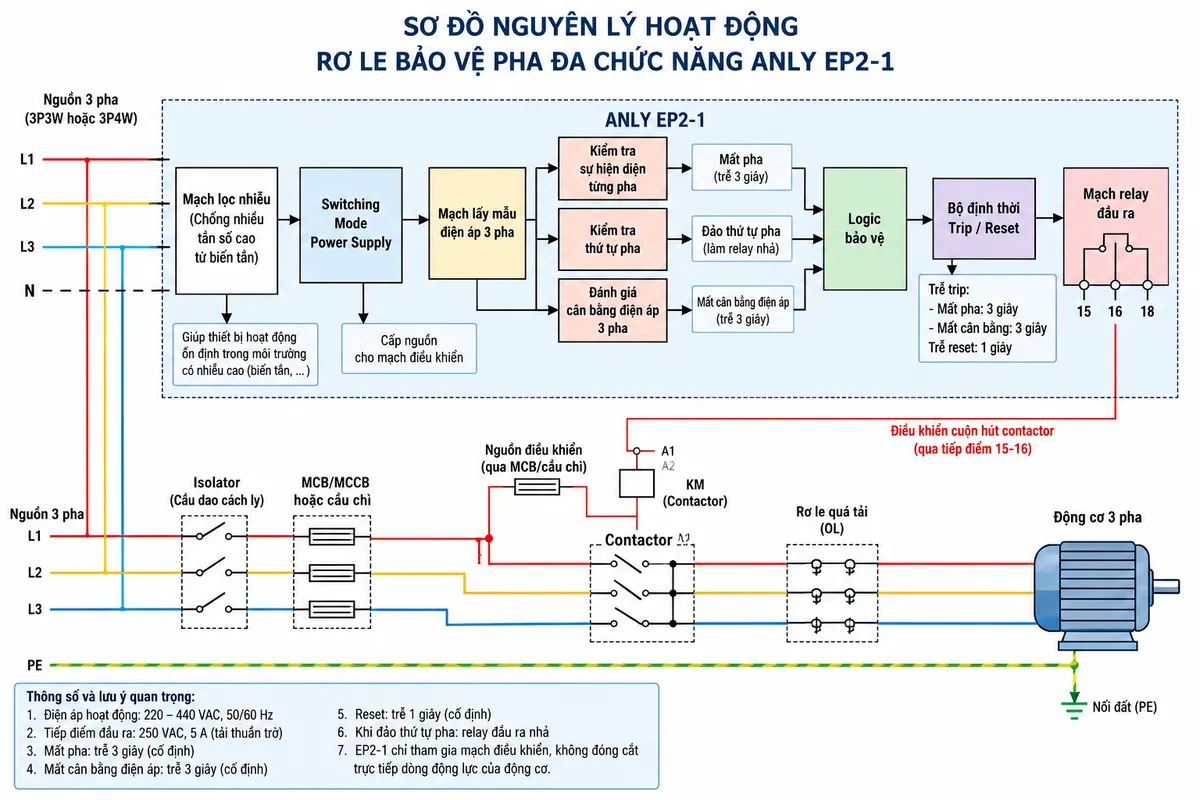

Nguyên lý hoạt động

Nguồn ba pha đi vào khối nguồn chuyển mạch SMPS và mạch lấy mẫu điện áp. Tín hiệu sau đó được đưa tới các khối kiểm tra thứ tự pha, sự hiện diện của từng pha và mức cân bằng giữa các điện áp. Logic bảo vệ tổng hợp các trạng thái này trước khi điều khiển relay đầu ra.

Khi nguồn hợp lệ, relay duy trì trạng thái cho phép theo cấu hình mạch. Khi xảy ra đảo pha, relay đầu ra nhả; khi xảy ra mất pha hoặc mất cân bằng, thiết bị tác động sau thời gian trễ 3 giây. Sau khi nguồn trở lại trạng thái bình thường, relay phục hồi sau thời gian reset cố định 1 giây.

Ứng dụng thực tế

• Bảo vệ động cơ 3 pha trong hệ thống bơm, quạt, máy nén và băng tải.
• Giám sát nguồn chính của tủ MCC và tủ động lực.
• Kiểm tra thứ tự pha trước khi cho phép máy móc khởi động.
• Phát hiện mất pha trong quá trình vận hành động cơ.
• Giám sát mất cân bằng nguồn ba pha trong hệ thống sản xuất.
• Ứng dụng trong tủ điện có biến tần hoặc môi trường nhiễu điện cao.
• Cung cấp tín hiệu liên động cho contactor, relay trung gian hoặc PLC.

Cam kết và nơi mua Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1

Khi lựa chọn Anly EP2-1 chính hãng, cần xác định đúng cấu hình 3 pha 3 dây hoặc 3 pha 4 dây cũng như các chức năng đảo pha, mất pha và mất cân bằng được tích hợp trên đúng mã đặt hàng. Thiết bị là relay giám sát nguồn, không thay thế contactor, relay quá tải hoặc MCB/MCCB trong mạch động lực.

Khách hàng có nhu cầu mua Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1 cho tủ điện, động cơ và hệ thống tự động hóa có thể tham khảo, nhận tư vấn và đặt mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Anly EP2-1 bảo vệ những lỗi nào?

EP2-1 có thể được cấu hình để giám sát đảo thứ tự pha, mất pha và mất cân bằng điện áp ba pha.

EP2-1 có dùng được cho nguồn 3 pha 3 dây và 3 pha 4 dây không?

Có. Dòng EP2-1 có các cấu hình cho 3 pha 3 dây và 3 pha 4 dây. Cần chọn đúng mã nguồn giám sát khi đặt hàng.

Thời gian phát hiện mất pha của EP2-1 là bao nhiêu?

Chức năng mất pha có thời gian trễ tác động cố định 3 giây.

Thời gian tác động khi mất cân bằng điện áp là bao nhiêu?

Chức năng mất cân bằng điện áp ba pha có thời gian trễ tác động cố định 3 giây.

EP2-1 phản ứng thế nào khi đảo thứ tự pha?

Khi phát hiện đảo pha, relay đầu ra nhả để mạch điều khiển có thể ngăn contactor duy trì trạng thái cho phép.

Thời gian reset của EP2-1 là bao nhiêu?

Thiết bị có thời gian reset cố định 1 giây sau khi điều kiện nguồn trở lại phù hợp.

EP2-1 có cần đế cắm relay không?

Không. Thiết bị được thiết kế lắp trực tiếp trên ray DIN và không cần socket rời.

EP2-1 có phù hợp với hệ thống dùng biến tần không?

Thiết kế Switching Mode Power Supply của EP2-1 được ANLY công bố có khả năng miễn nhiễm cao với nhiễu tần số cao từ biến tần, phù hợp cho nhiều tủ điện công nghiệp có inverter.

EP2-1 có đóng cắt trực tiếp động cơ được không?

Không nên. EP2-1 chỉ thực hiện giám sát và liên động bảo vệ. Contactor đảm nhiệm đóng cắt động lực, relay quá tải bảo vệ quá tải và MCB/MCCB hoặc cầu chì đảm nhiệm bảo vệ quá dòng, ngắn mạch phù hợp.
