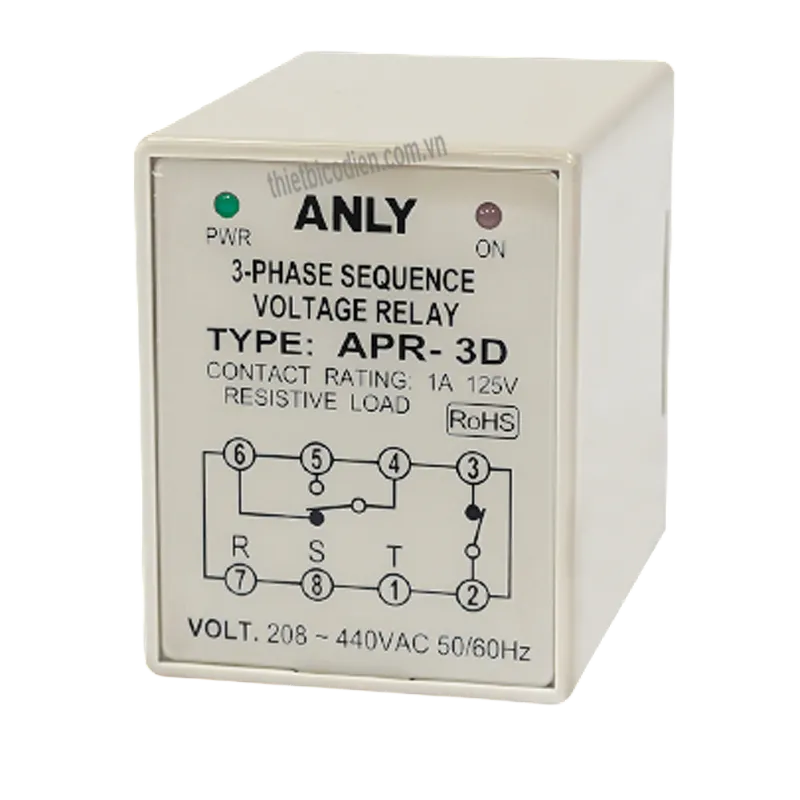

Rơ le Bảo Vệ Pha Anly APR-3D (208 - 440 VAC)

Rơ le Bảo Vệ Pha Anly APR-3D – Giám sát nguồn 3 pha 3 dây

Rơ le Bảo Vệ Pha Anly APR-3D là rơ le giám sát điện áp và thứ tự pha dành cho hệ thống điện 3 pha 3 dây. Thiết bị chỉ cho phép relay đầu ra duy trì trạng thái làm việc khi nguồn cấp đáp ứng điều kiện điện áp và thứ tự pha phù hợp, qua đó hỗ trợ bảo vệ mạch nguồn và mạch khởi động động cơ trước các tình trạng thiếu pha hoặc đảo thứ tự pha.

ANLY là thương hiệu thiết bị điều khiển công nghiệp của ANLY Electronics Co., Ltd. tại Đài Loan. Model APR-3D thuộc nhóm 3-Phase Sequence Voltage Relay của hãng, được thiết kế dạng relay cắm 8 chân và có thể sử dụng với socket PF085A cùng phụ kiện giữ FH-3 trong phương án lắp bề mặt do hãng công bố.

Ưu điểm và tính năng nổi bật của Anly APR-3D

• Giám sát nguồn điện 3 pha 3 dây và kiểm tra thứ tự pha trước khi cho phép mạch điều khiển hoạt động.
• Hỗ trợ phát hiện điều kiện nguồn không phù hợp liên quan đến thiếu pha và đảo thứ tự pha, giúp hạn chế rủi ro cho động cơ và thiết bị sử dụng nguồn 3 pha.
• Có khả năng giám sát tình trạng pha trong quá trình động cơ vận hành theo chức năng được ANLY công bố cho APR-3D.
• Dải điện áp vận hành rộng, phù hợp với nhiều cấp nguồn 3 pha công nghiệp trong phạm vi thiết kế của thiết bị.
• Trang bị LED PWR màu xanh và LED ON màu đỏ để hỗ trợ quan sát trạng thái nguồn và trạng thái hoạt động.
• Ngõ ra relay dạng tiếp điểm cho phép tích hợp vào mạch cuộn hút contactor hoặc mạch điều khiển trung gian.
• Thiết kế 8 chân cắm giúp việc tháo lắp và thay thế trong tủ điện thuận tiện khi sử dụng đúng socket tương thích.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu nguồn giám sát	3 pha 3 dây
Điện áp hoạt động	208–440 VAC
Phạm vi điện áp cho phép	85–110% điện áp hoạt động định mức
Tần số định mức	50/60 Hz
Định mức tiếp điểm	125 VAC, 1 A tải thuần trở
Công suất tiêu thụ	Xấp xỉ 6 VA tại 220 V, 60 Hz
Tuổi thọ cơ khí	100.000.000 lần
Tuổi thọ điện	100.000 lần
Nhiệt độ môi trường	-10 đến +50°C, không ngưng tụ và không đóng băng
Độ ẩm môi trường	Tối đa 85%RH, không ngưng tụ
Độ cao làm việc	Tối đa 2000 m
Số chân	8 chân
Đèn chỉ thị	LED xanh PWR, LED đỏ ON
Khối lượng	Xấp xỉ 73 g

Chức năng, nguyên lý hoạt động và ứng dụng của APR-3D

Chức năng bảo vệ nguồn 3 pha

APR-3D giám sát điện áp và thứ tự pha của nguồn R-S-T. Khi nguồn ba pha có điều kiện phù hợp và thứ tự pha đúng, relay bên trong thiết bị chuyển sang trạng thái cho phép và có thể đóng mạch điều khiển cuộn hút contactor. Khi phát hiện trạng thái nguồn không đáp ứng yêu cầu, relay đầu ra thay đổi trạng thái để mạch contactor không tiếp tục cấp nguồn cho tải theo cấu hình điều khiển.

Thiết bị đặc biệt phù hợp với mạch nguồn chính và mạch khởi động động cơ, nơi việc mất pha hoặc đảo pha có thể làm động cơ không khởi động đúng, quay sai chiều hoặc vận hành trong điều kiện bất lợi.

Đấu nối APR-3D trong mạch điều khiển

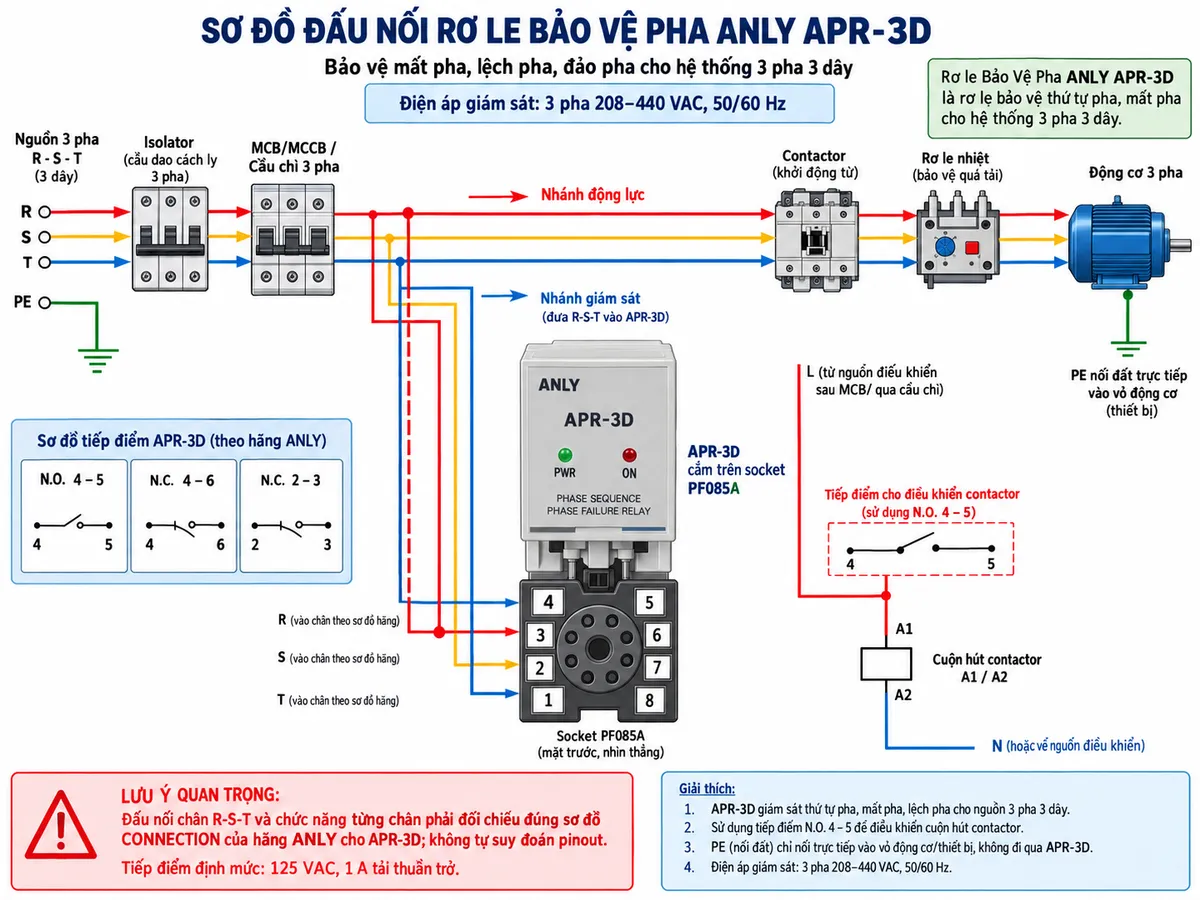

APR-3D sử dụng cấu hình 8 chân. Theo sơ đồ của hãng, relay đầu ra có tiếp điểm thường mở giữa chân 4-5 và tiếp điểm thường đóng giữa chân 4-6; sơ đồ còn thể hiện tiếp điểm thường đóng 2-3 trong mạch chức năng của thiết bị. Khi triển khai thực tế, kỹ thuật viên cần đối chiếu trực tiếp sơ đồ CONNECTION trên đúng phiên bản APR-3D để xác định các chân nguồn R-S-T và cách đưa các tiếp điểm vào mạch cuộn contactor.

Nguyên lý hoạt động

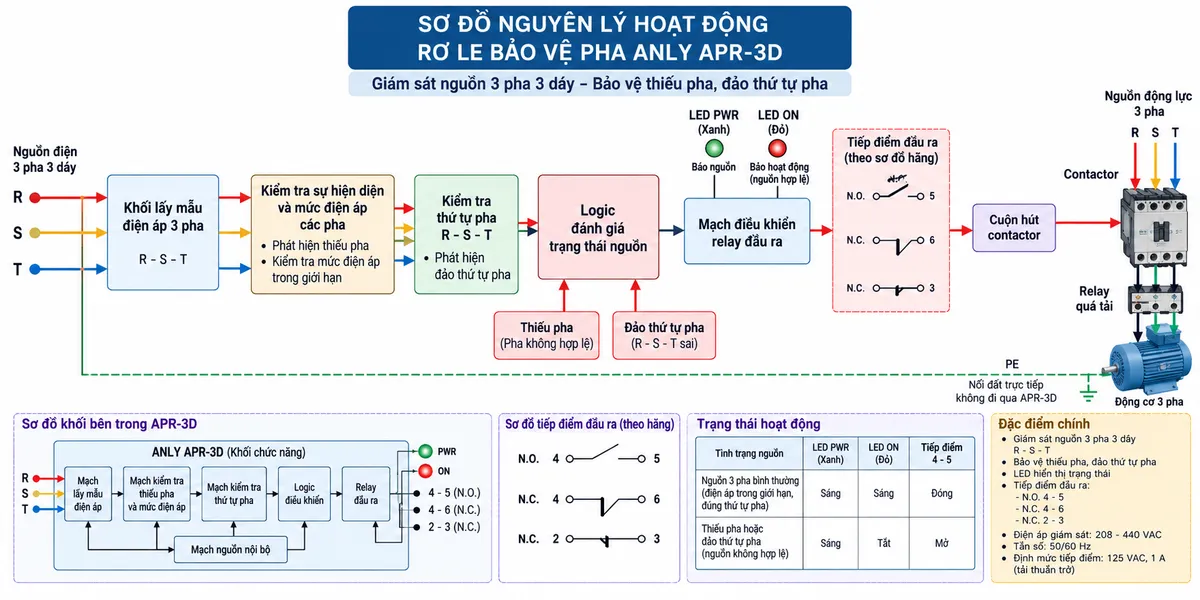

Khi cấp nguồn, rơ le bảo vệ pha 3 pha lấy tín hiệu trực tiếp từ ba dây pha và đánh giá đồng thời sự hiện diện của các pha, mức điện áp nguồn trong phạm vi hoạt động và thứ tự pha. Nếu điều kiện nguồn hợp lệ, mạch xử lý kích relay đầu ra, LED trạng thái phản ánh tình trạng vận hành và mạch điều khiển contactor được phép hoạt động.

Nếu thứ tự pha bị đảo hoặc xảy ra tình trạng pha không phù hợp với điều kiện làm việc, trạng thái relay đầu ra thay đổi. Khi APR-3D được đấu đúng vào mạch khởi động, sự thay đổi này làm contactor không được phép đóng hoặc bị nhả, nhờ đó tách động cơ khỏi nguồn động lực. Cơ chế này giúp APR-3D đóng vai trò giám sát và liên động bảo vệ, thay vì trực tiếp mang dòng tải của động cơ.

Ứng dụng điển hình

• Bảo vệ mạch khởi động động cơ 3 pha trong máy móc công nghiệp.
• Giám sát nguồn cấp cho bơm, quạt, máy nén và hệ thống thông gió.
• Liên động bảo vệ trong tủ điều khiển contactor và tủ động lực.
• Ứng dụng cho băng tải, máy sản xuất và thiết bị cần đúng thứ tự pha.
• Giám sát nguồn 3 pha trước khi cho phép hệ thống điều khiển hoạt động.

Cam kết và nơi mua Rơ le Bảo Vệ Pha Anly APR-3D

Khi lựa chọn Anly APR-3D chính hãng, cần xác nhận điện áp hệ thống, cấu trúc nguồn 3 pha 3 dây, sơ đồ chân và định mức tiếp điểm trước khi thiết kế mạch điều khiển. Relay đầu ra APR-3D nên được sử dụng để điều khiển contactor hoặc mạch trung gian phù hợp, không dùng thay thiết bị đóng cắt trực tiếp dòng động lực của động cơ.

Khách hàng có nhu cầu mua Rơ le Bảo Vệ Pha Anly APR-3D cho tủ điện và hệ thống điều khiển công nghiệp có thể tham khảo, nhận tư vấn và đặt mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

APR-3D dùng cho nguồn điện nào?

APR-3D được thiết kế để giám sát hệ thống điện 3 pha 3 dây trong phạm vi điện áp hoạt động mà nhà sản xuất quy định.

APR-3D có phát hiện đảo thứ tự pha không?

Có. Thiết bị kiểm tra thứ tự pha R-S-T và chỉ cho relay hoạt động khi điều kiện nguồn và thứ tự pha phù hợp.

APR-3D có bảo vệ khi thiếu pha không?

Có. APR-3D được ANLY thiết kế cho mạch nguồn và mạch khởi động động cơ nhằm hỗ trợ ngăn ngừa hư hỏng liên quan đến tình trạng thiếu pha hoặc đảo pha.

APR-3D có thể đóng cắt trực tiếp động cơ không?

Không nên. Tiếp điểm của APR-3D là tiếp điểm điều khiển; trong mạch động cơ, relay thường điều khiển cuộn hút contactor, còn contactor đảm nhiệm đóng cắt mạch động lực.

APR-3D sử dụng bao nhiêu chân?

Thiết bị sử dụng cấu hình 8 chân cắm. Tài liệu ANLY chỉ định phương án lắp bề mặt sử dụng socket PF085A và phụ kiện giữ FH-3.

Hai đèn LED trên APR-3D có chức năng gì?

APR-3D có LED xanh PWR để chỉ thị nguồn và LED đỏ ON để thể hiện trạng thái hoạt động của relay theo điều kiện nguồn được giám sát.

Tiếp điểm đầu ra của APR-3D được bố trí như thế nào?

Theo sơ đồ chính thức của ANLY, thiết bị có tiếp điểm N.O. 4-5, N.C. 4-6 và sơ đồ timing cũng thể hiện N.C. 2-3. Khi thi công cần luôn đối chiếu sơ đồ CONNECTION trên tài liệu của đúng thiết bị trước khi đấu dây.
