Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-11S

1. Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-11S – giới thiệu và nguồn gốc thương hiệu

Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-11S là relay giám sát điện áp AC thuộc dòng AVR165 của ANLY. Theo quy ước model của nhà sản xuất, ký hiệu S thể hiện phiên bản Single Phase, còn 11 thể hiện cấu hình 11 chân với hai bộ tiếp điểm chuyển đổi. Vì vậy, AVR165-11S được sử dụng để bảo vệ điện áp một pha, không phải phiên bản giám sát mất pha hoặc đảo thứ tự pha của hệ thống ba pha.

ANLY là thương hiệu thiết bị điều khiển và tự động hóa công nghiệp của Đài Loan, với các dòng sản phẩm như relay bảo vệ, timer, counter, relay điều khiển và thiết bị phục vụ tủ điện công nghiệp. Dòng AVR được phát triển để giám sát điện áp nguồn và xuất tín hiệu điều khiển khi nguồn nằm ngoài giới hạn cho phép.

AVR165-11S phù hợp với các hệ thống cần giám sát quá áp và thấp áp một pha, đồng thời cần hai bộ tiếp điểm đầu ra để vừa điều khiển liên động vừa truyền tín hiệu trạng thái tới PLC hoặc mạch cảnh báo.

2. Ưu điểm và tính năng nổi bật của Anly AVR165-11S

• Giám sát điện áp AC một pha liên tục và phát hiện điện áp vượt ngưỡng OVER hoặc thấp hơn ngưỡng UNDER đã cài đặt.
• Ngưỡng quá áp và thấp áp có thể thiết lập theo tỷ lệ so với điện áp vận hành định mức.
• Có thể chuyển riêng chức năng OVER hoặc UNDER về vị trí OFF khi ứng dụng không cần sử dụng chức năng tương ứng.
• Phiên bản AVR165 sử dụng thời gian tác động cố định, không cần điều chỉnh thời gian trễ như dòng AVR172.
• LED POWER màu xanh cho biết thiết bị đang nhận nguồn.
• LED STATUS màu đỏ hỗ trợ phân biệt trạng thái bình thường, quá áp và thấp áp bằng trạng thái sáng hoặc nhấp nháy.
• Cấu hình 11 chân với ngõ ra 2C cung cấp hai bộ tiếp điểm chuyển đổi để linh hoạt trong thiết kế mạch điều khiển.
• Có thể sử dụng một bộ tiếp điểm để điều khiển contactor và bộ còn lại để đưa tín hiệu về PLC, đèn báo hoặc còi cảnh báo.
• Thiết bị phát hiện trực tiếp từ điện áp nguồn nên cấu trúc hệ thống giám sát đơn giản và dễ tích hợp vào tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại nguồn giám sát	AC một pha
Điện áp vận hành định mức	AC 220 V, 240 V, 380 V, 415 V hoặc 440 V tùy phiên bản
Dải cài đặt điện áp	±5% đến ±20% so với điện áp vận hành định mức
Tần số định mức	50 / 60 Hz
Phương thức phát hiện	Phát hiện trực tiếp từ điện áp nguồn
Chức năng giám sát	Quá áp và thấp áp
Thời gian tác động AVR165	Tối đa 3 giây, cố định
Số chân	11 chân
Tiếp điểm đầu ra	2C, hai bộ tiếp điểm chuyển đổi
Tiếp điểm thường mở	1-3 và 10-9
Tiếp điểm thường đóng	1-4 và 10-8
Định mức tiếp điểm	250 VAC, 5 A với tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA
Tuổi thọ	Cơ khí 5.000.000 lần; điện 100.000 lần
Nhiệt độ môi trường làm việc	-10 đến +50 °C, không ngưng tụ hoặc đóng băng
Độ ẩm môi trường	Tối đa 85% RH, không ngưng tụ
Độ cao làm việc	Tối đa 2.000 m
Trọng lượng	Khoảng 170 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của Anly AVR165-11S

Chức năng bảo vệ quá áp và thấp áp

Anly AVR165-11S liên tục lấy mẫu điện áp AC một pha được cấp vào thiết bị và so sánh giá trị thực tế với hai mức cài đặt OVER và UNDER. Khi điện áp nằm trong vùng cho phép, relay duy trì trạng thái vận hành bình thường.

Nếu điện áp tăng vượt mức OVER hoặc giảm xuống dưới mức UNDER và tình trạng bất thường đáp ứng điều kiện thời gian tác động của AVR165, mạch bảo vệ sẽ chuyển trạng thái các tiếp điểm đầu ra. Tín hiệu này có thể được sử dụng để ngắt lệnh chạy contactor, khóa liên động hoặc báo lỗi cho hệ thống điều khiển.

AVR165-11S là phiên bản Single Phase, vì vậy các chức năng đặc thù của phiên bản ba pha như phát hiện mất pha, đảo thứ tự pha hoặc mất cân bằng giữa ba pha không áp dụng cho model này.

Kết nối nguồn và hai bộ tiếp điểm đầu ra

Theo sơ đồ CONNECTION của dòng AVR, phiên bản 11S sử dụng socket 11 chân và nguồn AC một pha được đưa vào mạch LINE theo sơ đồ chân của nhà sản xuất. Hai bộ tiếp điểm chuyển đổi hoạt động đồng thời gồm bộ thứ nhất với COM chân 1, N.O. chân 3, N.C. chân 4 và bộ thứ hai với COM chân 10, N.O. chân 9, N.C. chân 8.

Nhờ hai bộ tiếp điểm 2C, một nhóm có thể tham gia chuỗi điều khiển cuộn hút contactor, trong khi nhóm còn lại truyền trạng thái về PLC hoặc hệ thống báo lỗi. Tiếp điểm của AVR165-11S là tiếp điểm điều khiển; với tải công suất lớn nên sử dụng contactor hoặc relay trung gian phù hợp thay vì đưa dòng tải trực tiếp qua relay bảo vệ.

Nguyên lý hoạt động của AVR165-11S

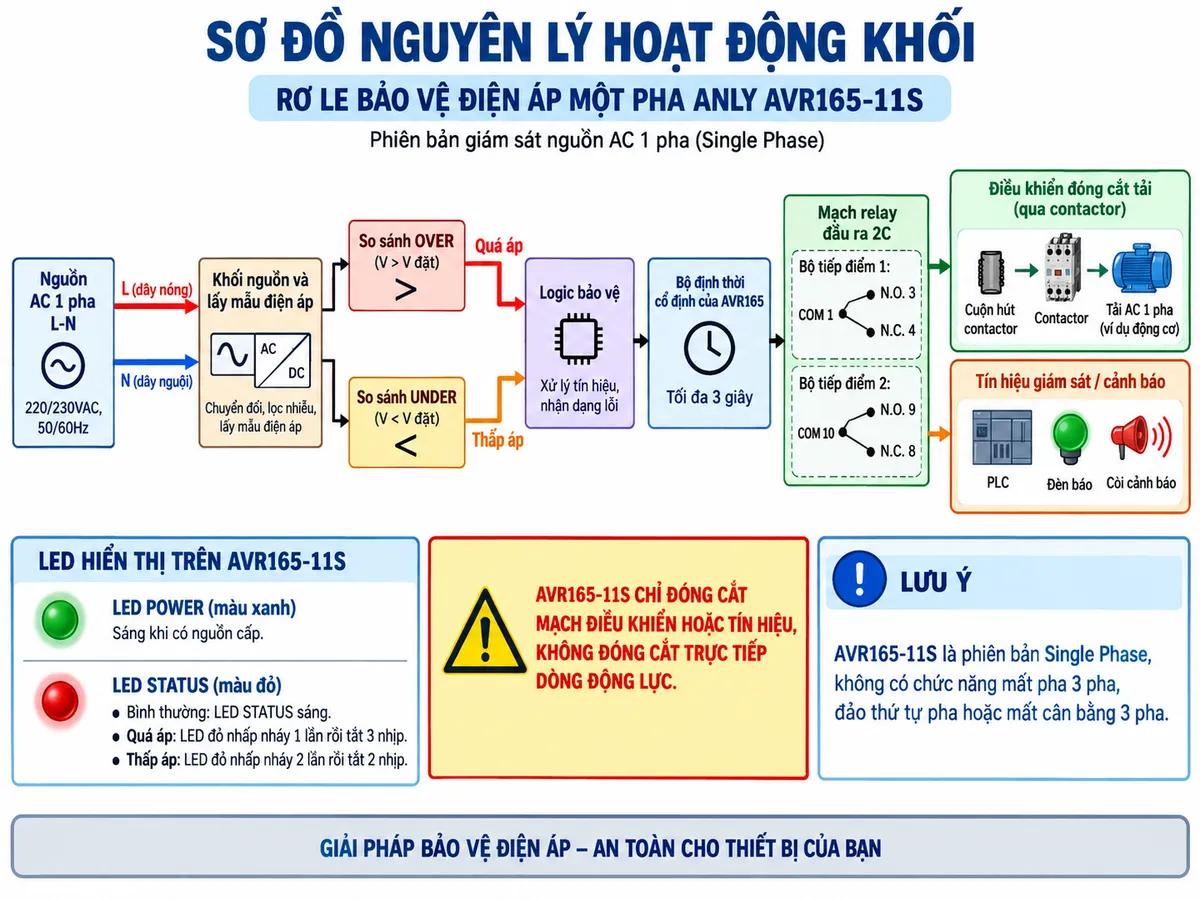

Luồng xử lý của relay bảo vệ điện áp AVR165-11S có thể mô tả theo trình tự: nguồn AC một pha → khối nguồn và lấy mẫu điện áp → so sánh OVER và UNDER → logic đánh giá trạng thái → bộ định thời cố định của AVR165 → mạch relay đầu ra 2C → mạch điều khiển contactor và mạch tín hiệu.

Khi điện áp trở lại vùng bình thường, relay phục hồi theo đặc tính vận hành của thiết bị. Hai nhóm tiếp điểm chuyển đổi giúp cùng một trạng thái bảo vệ có thể được sử dụng cho nhiều nhiệm vụ mà không phải bổ sung relay chia tín hiệu trong những mạch đơn giản.

Đèn POWER và STATUS

LED POWER màu xanh cho biết nguồn cấp đang hiện diện. LED STATUS màu đỏ được ANLY sử dụng để biểu thị tình trạng điện áp và giúp người vận hành nhận biết nhanh nguyên nhân bảo vệ.

Khi điện áp nằm trong vùng OVER và UNDER đã cài đặt, LED STATUS sáng. Khi quá áp, LED STATUS nhấp nháy theo mẫu một lần sáng và ba nhịp tắt; khi thấp áp, LED sử dụng mẫu hai lần sáng và hai nhịp tắt. Cách báo trạng thái này hỗ trợ chẩn đoán trực quan ngay tại mặt relay.

Ứng dụng thực tế

Rơ le giám sát điện áp một pha AVR165-11S phù hợp cho tủ điều khiển máy, hệ thống nguồn AC một pha, bơm, quạt, thiết bị gia nhiệt, máy công nghiệp và các tải cần ngăn vận hành khi điện áp vượt khỏi phạm vi thiết lập.

Với hai bộ tiếp điểm chuyển đổi, AVR165-11S đặc biệt thuận tiện khi cần vừa thực hiện khóa liên động contactor vừa gửi tín hiệu về PLC, đèn báo hoặc còi cảnh báo. Thiết bị cũng có thể được sử dụng trong các hệ thống cần tách riêng tín hiệu vận hành và tín hiệu giám sát mà không phải đóng cắt trực tiếp tải công suất.

4. Cam kết và nơi mua Rơ le Anly AVR165-11S

Khi lựa chọn Rơ le Anly AVR165-11S chính hãng, cần xác định đúng phiên bản điện áp định mức, loại Single Phase, cấu hình 11 chân và yêu cầu sử dụng hai bộ tiếp điểm. Việc đấu dây cần tuân thủ đúng CONNECTION trên tài liệu hoặc thân thiết bị trước khi cấp điện.

Khách hàng có nhu cầu mua AVR165-11S có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng phiên bản, kiểm tra thông tin kỹ thuật và đặt mua sản phẩm chính hãng phù hợp với hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

AVR165-11S dùng cho nguồn một pha hay ba pha?

AVR165-11S là phiên bản Single Phase dành cho giám sát điện áp AC một pha. Ký hiệu S trong cấu trúc model của ANLY thể hiện phiên bản một pha.

AVR165-11S có những chức năng bảo vệ nào?

Chức năng chính của model này là giám sát quá áp và thấp áp. Khi điện áp vượt khỏi mức cài đặt, relay đầu ra thay đổi trạng thái để thực hiện liên động hoặc cảnh báo.

AVR165-11S có bảo vệ mất pha và đảo pha không?

Không. Đây là phiên bản một pha nên những chức năng liên quan đến mất pha ba pha, đảo thứ tự pha và mất cân bằng điện áp ba pha không áp dụng cho AVR165-11S.

AVR165-11S có bao nhiêu tiếp điểm đầu ra?

Phiên bản 11 chân có hai bộ tiếp điểm chuyển đổi 2C. Các tiếp điểm N.O. là 1-3 và 10-9; các tiếp điểm N.C. là 1-4 và 10-8.

AVR165-11S khác AVR165-8S như thế nào?

Cả hai đều là phiên bản giám sát điện áp một pha của dòng AVR165. Điểm khác biệt chính là AVR165-11S sử dụng 11 chân và hai bộ tiếp điểm chuyển đổi, trong khi AVR165-8S sử dụng 8 chân và một bộ tiếp điểm chuyển đổi.

AVR165-11S có điều chỉnh thời gian trễ tác động được không?

Không. AVR165 sử dụng thời gian tác động cố định, với đặc tính tối đa 3 giây. Phiên bản AVR172 trong cùng dòng mới có chức năng điều chỉnh thời gian.

Có thể tắt riêng bảo vệ OVER hoặc UNDER không?

Có. Núm thiết lập OVER và UNDER có vị trí OFF, cho phép vô hiệu hóa riêng chức năng tương ứng khi thiết kế hệ thống chỉ yêu cầu giám sát một phía điện áp.

Hai bộ tiếp điểm của AVR165-11S có thể dùng như thế nào?

Một bộ có thể dùng để điều khiển cuộn hút contactor, còn bộ thứ hai có thể truyền trạng thái tới PLC, đèn báo hoặc còi cảnh báo, miễn là mạch sử dụng nằm trong định mức tiếp điểm của relay.

AVR165-11S có thể đóng cắt trực tiếp tải công suất lớn không?

Không nên. AVR165-11S được sử dụng chủ yếu trong mạch điều khiển và tín hiệu. Với tải công suất lớn, relay nên điều khiển contactor hoặc relay trung gian phù hợp, còn thiết bị đóng cắt công suất đảm nhiệm việc cấp và ngắt nguồn cho tải.
