Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1 – Giám sát thứ tự pha, mất pha và mất cân bằng

Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1 là relay bảo vệ nguồn ba pha dùng để phát hiện đảo thứ tự pha, mất pha và tình trạng điện áp ba pha mất cân bằng. Thiết bị phù hợp cho nguồn chính, mạch khởi động động cơ và các tủ điện cần xác nhận nguồn ba pha ở trạng thái phù hợp trước cũng như trong quá trình vận hành.

ANLY là thương hiệu thiết bị điều khiển công nghiệp của ANLY Electronics Co., Ltd. tại Đài Loan. Model EP2-1 thuộc dòng 3-Phase Sequence Protection Relay, sử dụng kiến trúc nguồn chuyển mạch và được thiết kế tăng khả năng chống nhiễu tần số cao từ biến tần. Dòng EP2-1 có cấu hình cho nguồn 3 pha 3 dây hoặc 3 pha 4 dây tùy mã lựa chọn cụ thể.

Ưu điểm và tính năng nổi bật của Anly EP2-1

• Tích hợp giám sát đảo thứ tự pha, giúp ngăn động cơ khởi động với thứ tự pha không đúng.
• Phát hiện mất pha cả trước khi động cơ khởi động và trong quá trình vận hành.
• Giám sát mất cân bằng điện áp 3 pha, hỗ trợ bảo vệ tải trước điều kiện nguồn không đồng đều.
• Đảo pha làm relay đầu ra nhả để ngăn mạch khởi động tiếp tục được cho phép.
• Mất pha và mất cân bằng có thời gian trễ tác động cố định, hạn chế phản ứng tức thời với một số biến động rất ngắn.
• Trang bị thời gian reset cố định trước khi relay trở về trạng thái làm việc sau khi nguồn phục hồi.
• Kiến trúc Switching Mode Power Supply giúp thiết bị có khả năng miễn nhiễm tốt hơn với nhiễu tần số cao từ biến tần.
• Lắp trực tiếp trên ray DIN, không cần socket rời, thuận tiện bố trí trong tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp hoạt động	220–440 VAC
Phạm vi điện áp hoạt động cho phép	80–120% điện áp hoạt động định mức
Tần số định mức	50/60 Hz
Phương pháp phát hiện	Giám sát điện áp
Chức năng bảo vệ	Đảo pha, mất pha, mất cân bằng điện áp 3 pha
Trễ tác động mất pha	3 giây cố định
Trễ tác động mất cân bằng	3 giây cố định
Thời gian reset	1 giây cố định
Định mức tiếp điểm	250 VAC, 5 A tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA tại 220 VAC
Nhiệt độ môi trường	-10 đến +50°C, không ngưng tụ và không đóng băng
Độ ẩm môi trường	Tối đa 85%RH, không ngưng tụ
Độ cao làm việc	Tối đa 2000 m
Khối lượng	Khoảng 75 g

Chức năng, nguyên lý hoạt động và ứng dụng của Anly EP2-1

Giám sát thứ tự pha

EP2-1 kiểm tra thứ tự pha của nguồn điện trước khi mạch động cơ được phép hoạt động. Khi thứ tự pha bị đảo, relay đầu ra nhả, nhờ đó mạch điều khiển contactor có thể được thiết kế để không cho động cơ khởi động sai chiều.

Phát hiện mất pha

EP2-1 có khả năng phát hiện mất pha trước khi khởi động và cả trong khi động cơ đang vận hành. Theo tài liệu của hãng, chức năng mất pha sử dụng thời gian trễ tác động cố định 3 giây. Khi điều kiện lỗi tồn tại đủ thời gian, relay đầu ra chuyển trạng thái để ngắt tín hiệu cho phép của mạch điều khiển.

Giám sát mất cân bằng điện áp ba pha

Thiết bị đồng thời đánh giá sự cân bằng của các điện áp pha. Khi mức mất cân bằng vượt điều kiện giám sát của thiết bị và duy trì đủ thời gian, bảo vệ mất cân bằng 3 pha tác động với thời gian trễ cố định 3 giây. Khi nguồn trở lại trạng thái phù hợp, EP2-1 sử dụng thời gian reset cố định 1 giây trước khi phục hồi đầu ra.

Đấu nối EP2-1 trong tủ điện

Dòng EP2-1 có cấu hình nguồn 3 pha 3 dây và 3 pha 4 dây. Với phiên bản 3 pha 3 dây, các đầu L1, L2 và L3 được đưa vào relay để giám sát; với phiên bản 3 pha 4 dây, sơ đồ hãng bổ sung đầu N. Relay đầu ra sử dụng chân 15 làm chân chung, tiếp điểm N.C. giữa 15-16 và tiếp điểm N.O. giữa 15-18. Khi thiết kế mạch thực tế phải đối chiếu đúng mã biến thể và sơ đồ CONNECTION của ANLY.

Nguyên lý hoạt động

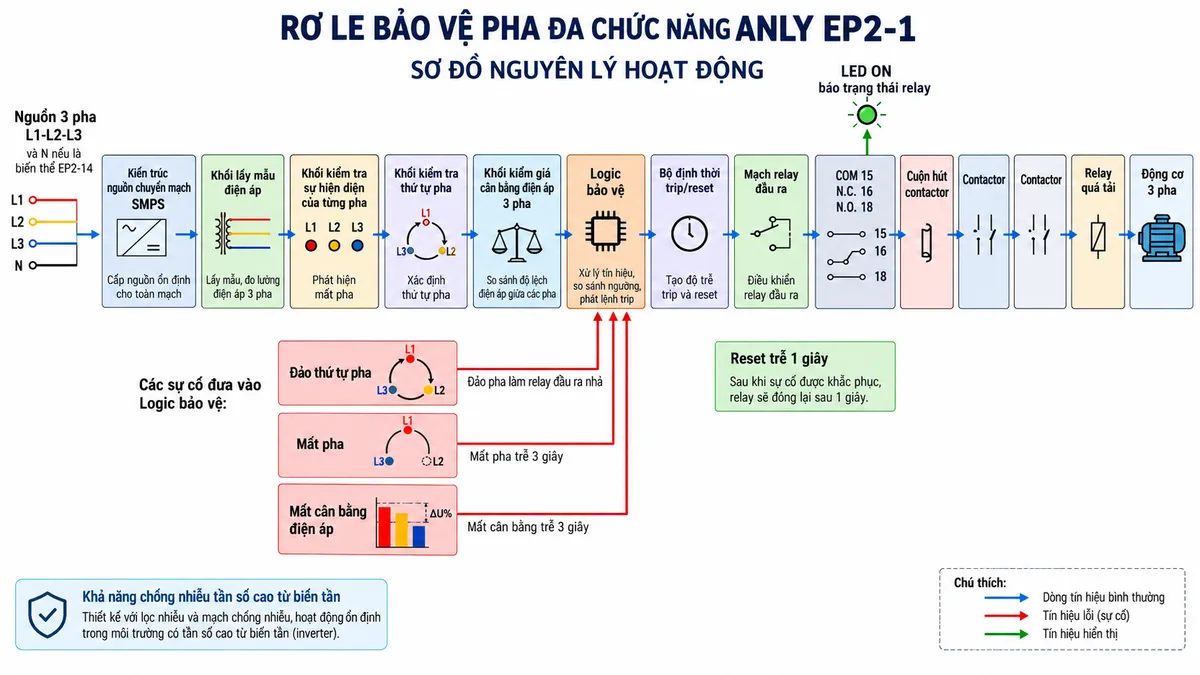

Nguồn ba pha được đưa vào khối lấy mẫu điện áp của relay bảo vệ pha EP2-1. Từ các tín hiệu này, thiết bị kiểm tra thứ tự pha, sự hiện diện của từng pha và mức cân bằng giữa các điện áp. Kết quả được đưa tới logic điều khiển relay đầu ra.

Khi nguồn hợp lệ, relay đầu ra tác động để tiếp điểm N.O. 15-18 có thể đóng mạch cho phép contactor. Nếu phát hiện đảo pha, relay nhả; nếu xảy ra mất pha hoặc mất cân bằng, thiết bị tác động sau thời gian trễ cố định. Khi nguồn được phục hồi và duy trì phù hợp, relay trở lại trạng thái cho phép sau thời gian reset.

Ứng dụng thực tế

• Bảo vệ động cơ 3 pha trong máy bơm, quạt, máy nén và hệ thống truyền động.
• Giám sát nguồn chính trước khi cho phép máy móc công nghiệp khởi động.
• Ứng dụng trong tủ MCC, tủ điều khiển motor và tủ phân phối hạ áp.
• Bảo vệ băng tải, hệ thống HVAC và các tải cần đúng thứ tự pha.
• Giám sát nguồn ở khu vực sử dụng biến tần hoặc có môi trường nhiễu điện tần số cao.
• Tạo tín hiệu trạng thái hoặc tín hiệu cho phép tới contactor, PLC hoặc mạch cảnh báo thông qua relay đầu ra.

Cam kết và nơi mua Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1

Khi chọn Anly EP2-1 chính hãng, cần xác định đúng biến thể nguồn 3 pha 3 dây hay 3 pha 4 dây và đối chiếu sơ đồ đấu nối của mã hàng thực tế. EP2-1 nên được sử dụng trong mạch giám sát và điều khiển contactor; thiết bị không thay thế contactor, relay quá tải hoặc thiết bị bảo vệ ngắn mạch của mạch động lực.

Khách hàng có nhu cầu mua Rơ le Bảo Vệ Pha đa chức năng Anly EP2-1 cho tủ điện, động cơ và hệ thống công nghiệp có thể tham khảo, nhận tư vấn và đặt mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Anly EP2-1 bảo vệ những lỗi nguồn nào?

EP2-1 được thiết kế để phát hiện đảo thứ tự pha, mất pha và mất cân bằng điện áp ba pha.

EP2-1 có chức năng bảo vệ quá áp và thấp áp giống EP2-2 không?

Không phải theo cùng cách. EP2-1 tập trung vào thứ tự pha, mất pha và mất cân bằng ba pha, trong khi EP2-2 là dòng giám sát nguồn có chức năng quá áp và thấp áp.

EP2-1 dùng được cho nguồn 3 pha 3 dây hay 3 pha 4 dây?

Dòng EP2-1 có biến thể cho cả hai cấu hình. Theo sơ đồ hãng, EP2-13 sử dụng L1-L2-L3 cho nguồn 3 pha 3 dây, còn EP2-14 bổ sung N cho nguồn 3 pha 4 dây.

Thời gian tác động khi mất pha của EP2-1 là bao lâu?

Chức năng phát hiện mất pha có thời gian trễ tác động cố định 3 giây theo catalogue của ANLY.

EP2-1 phản ứng như thế nào khi đảo thứ tự pha?

Khi phát hiện đảo pha, relay đầu ra nhả. Nếu tiếp điểm N.O. 15-18 được sử dụng làm mạch cho phép contactor, contactor sẽ không được duy trì ở trạng thái cho phép theo thiết kế mạch.

EP2-1 có cần đế cắm relay không?

Không. Thiết bị được thiết kế lắp trực tiếp trên ray DIN và không cần socket rời.

Tiếp điểm đầu ra của EP2-1 được bố trí thế nào?

Relay đầu ra sử dụng chân 15 làm COM, tiếp điểm N.C. là 15-16 và tiếp điểm N.O. là 15-18. Khi đấu dây phải kiểm tra đúng sơ đồ CONNECTION của phiên bản thiết bị đang sử dụng.

EP2-1 có thể đóng cắt trực tiếp động cơ không?

Không nên. EP2-1 là relay giám sát nguồn; tiếp điểm đầu ra phù hợp để điều khiển contactor hoặc mạch trung gian. Dòng động lực của động cơ cần được đóng cắt bằng contactor kết hợp relay quá tải và thiết bị bảo vệ phù hợp.
