Rơ le Bảo Vệ Pha đa chức năng Anly EP4-1

Rơ le Bảo Vệ Pha đa chức năng Anly EP4-1 – Relay bảo vệ điện áp kỹ thuật số

Rơ le Bảo Vệ Pha đa chức năng Anly EP4-1 là dòng relay bảo vệ điện áp kỹ thuật số có màn hình hiển thị và khả năng phát hiện nhiều trạng thái nguồn bất thường. Với các phiên bản dành cho hệ thống ba pha, EP4-1 có thể giám sát quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp, phù hợp cho tủ điện động lực, mạch khởi động động cơ và hệ thống tự động hóa công nghiệp.

ANLY là thương hiệu thiết bị điều khiển công nghiệp của ANLY Electronics Co., Ltd. tại Đài Loan. Dòng EP4-1 được hãng cung cấp theo nhiều cấu hình nguồn giám sát và kiểu tiếp điểm đầu ra; vì vậy khi chọn hàng cần xác định đầy đủ mã nguồn, dải điện áp và cấu hình output thay vì chỉ dựa vào tên EP4-1.

Ưu điểm và tính năng nổi bật của Anly EP4-1

• Tích hợp hiển thị điện áp kỹ thuật số và phát hiện lỗi nguồn trên cùng thiết bị.
• Hỗ trợ phát hiện quá áp và thấp áp với thời gian trễ tác động có thể điều chỉnh.
• Phiên bản ba pha có khả năng phát hiện mất pha, kể cả khi động cơ đang hoạt động.
• Kiểm tra thứ tự pha để hỗ trợ ngăn động cơ vận hành với chiều quay không mong muốn.
• Phát hiện mất cân bằng điện áp ba pha theo mức cân bằng được nhà sản xuất quy định.
• Cho phép lựa chọn reset bằng tay hoặc tự động tùy cấu hình cài đặt.
• Có nhiều cấu hình relay đầu ra, từ một tiếp điểm chuyển đổi đến hai tiếp điểm với chức năng Fault, No-Fault, Over, Under hoặc Instantaneous tùy mã đặt hàng.
• Nguồn nuôi điều khiển A1-A2 tách biệt với các đầu vào giám sát điện áp, thuận tiện cho việc tích hợp vào tủ điện.

Thông số kỹ thuật chung

Thông số	Giá trị
Nguồn nuôi A1-A2	100–240 VAC/DC
Phạm vi nguồn nuôi cho phép	85–110% điện áp nguồn định mức
Tần số định mức	50/60 Hz
Phương pháp phát hiện	Giám sát điện áp nguồn
Trễ tác động quá áp	0,5–120 giây
Trễ tác động thấp áp	0,5–120 giây
Trễ phát hiện mất pha	2 giây cố định
Trễ phát hiện đảo thứ tự pha	0,5 giây cố định
Phát hiện cân bằng điện áp 3 pha	±5%, trễ tác động 3 giây cố định
Thời gian reset tự động	1 giây hoặc 5 giây
Định mức tiếp điểm	250 VAC, 5 A tải thuần trở
Công suất tiêu thụ	Khoảng 3,3 VA
Nhiệt độ môi trường	-10 đến +50°C, không ngưng tụ và không đóng băng
Độ ẩm môi trường	Tối đa 85%RH, không ngưng tụ
Khối lượng	Khoảng 130 g

Các cấu hình nguồn giám sát trong dòng EP4-1

Mã loại nguồn	Kiểu nguồn giám sát
1	DC
2	1 pha
3	3 pha 3 dây
4	3 pha 4 dây

Các dải điện áp giám sát chính

Mã dải	Dải thấp áp	Dải quá áp
150	70–120 V	100–150 V
200	50–177 V	73–200 V
300	160–240 V	220–300 V
550	270–440 V	380–550 V

Các kiểu tiếp điểm đầu ra

Mã output	Cấu hình
1	1C No-Fault
2	1C Fault
3	2C Over & Under Fault
4	2C Instantaneous & No-Fault
5	2C No-Fault
6	2C Over & Under No-Fault

Chức năng, nguyên lý hoạt động và ứng dụng của Anly EP4-1

Giám sát quá áp và thấp áp

EP4-1 giám sát điện áp liên tục tại các đầu đo và so sánh giá trị thực tế với ngưỡng UNDER và OVER được cài đặt trong phạm vi của phiên bản điện áp đang sử dụng. Khi điện áp vượt quá ngưỡng quá áp hoặc giảm dưới ngưỡng thấp áp và tình trạng này tồn tại đủ thời gian trễ đã đặt, relay đầu ra thay đổi trạng thái theo cấu hình output của model.

Phát hiện mất pha và đảo thứ tự pha

Trên các phiên bản ba pha, thiết bị theo dõi sự hiện diện của L1-L2-L3 và trình tự các pha. Bảo vệ mất pha có thời gian trễ cố định 2 giây, trong khi phát hiện đảo thứ tự pha có thời gian tác động cố định 0,5 giây. EP4-1 cũng được thiết kế để phát hiện tình trạng mất pha khi động cơ đang hoạt động.

Giám sát mất cân bằng điện áp ba pha

EP4-1 đánh giá mức cân bằng giữa ba điện áp nguồn. Khi độ lệch vượt điều kiện cân bằng ±5% do hãng quy định và duy trì đủ 3 giây, logic bảo vệ điều khiển relay đầu ra chuyển sang trạng thái tương ứng. Chức năng giám sát mất cân bằng điện áp giúp bổ sung lớp bảo vệ cho động cơ và thiết bị ba pha.

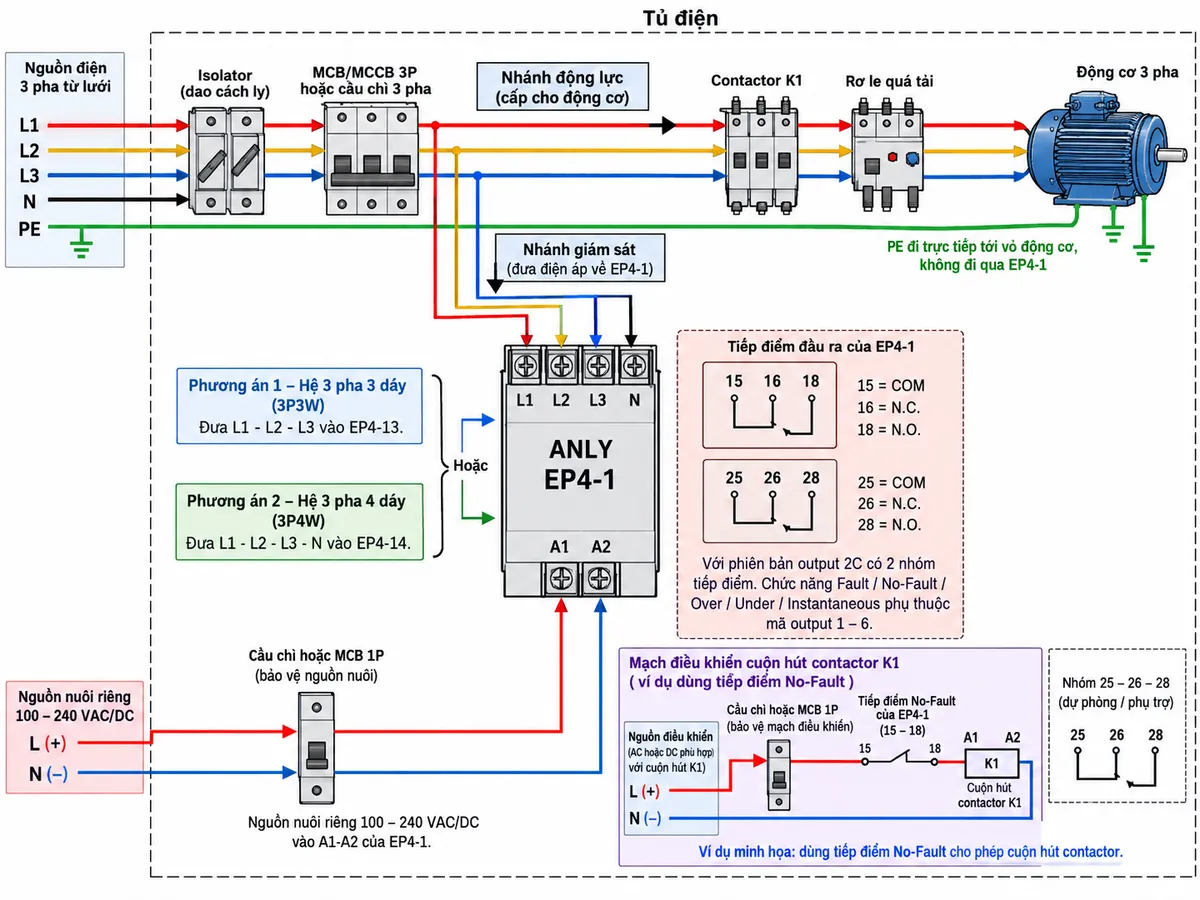

Đấu nối EP4-1 trong tủ điện

Nguồn nuôi thiết bị được cấp riêng vào A1 và A2. Với biến thể ba pha 3 dây, các đầu L1-L2-L3 được sử dụng để lấy tín hiệu giám sát; với biến thể ba pha 4 dây, thiết bị sử dụng thêm đầu N. Ngõ ra relay có nhóm terminal 15-16-18 và, đối với cấu hình hai tiếp điểm, thêm nhóm 25-26-28. Chức năng cụ thể của từng nhóm phụ thuộc mã output từ 1 đến 6 nên phải đối chiếu đúng mã EP4-1 đầy đủ trước khi đấu nối.

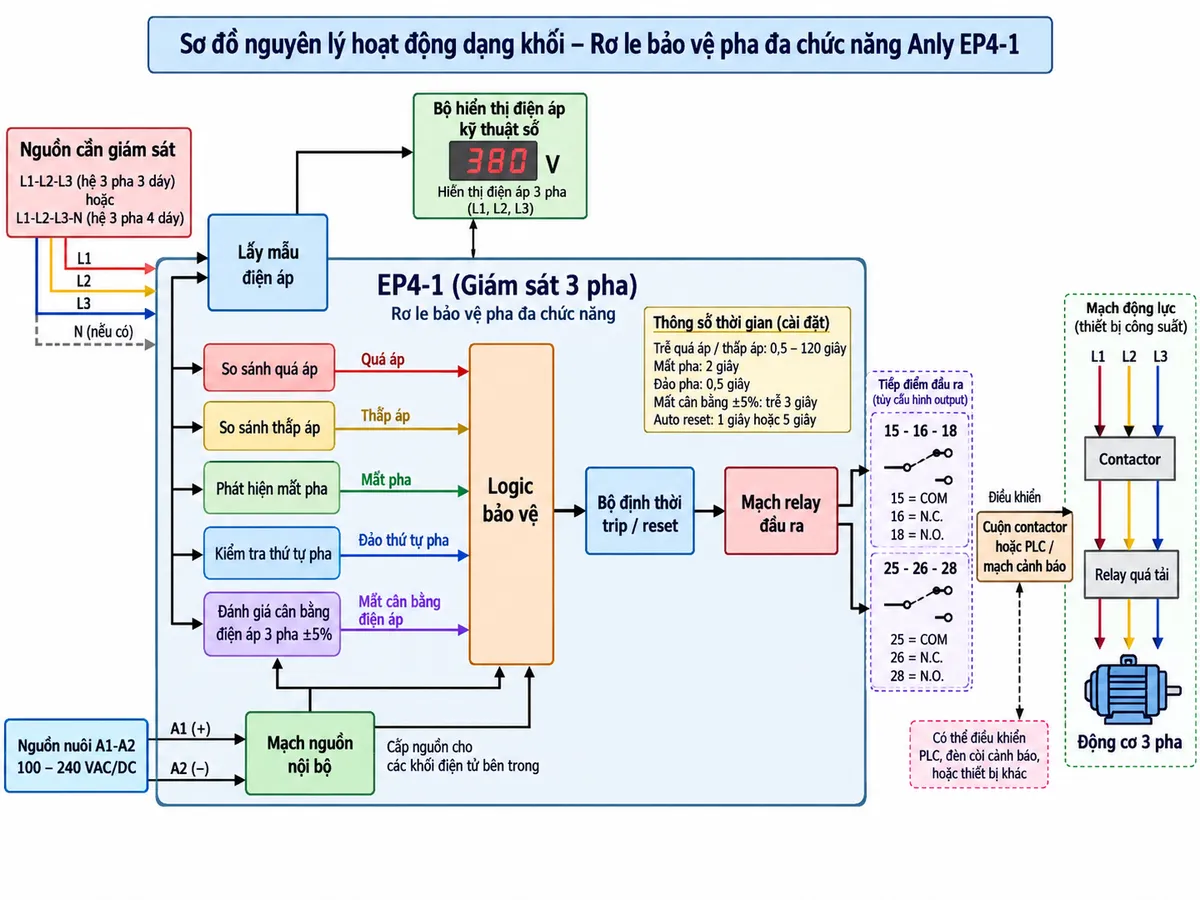

Nguyên lý hoạt động tổng thể

Nguồn nuôi A1-A2 cấp năng lượng cho mạch điện tử bên trong, trong khi các đầu đo điện áp cung cấp tín hiệu từ hệ thống cần giám sát. Bộ xử lý thực hiện phân tích trạng thái điện áp và pha, gồm quá áp, thấp áp, mất pha, đảo pha và mất cân bằng đối với phiên bản ba pha, sau đó áp dụng thời gian trễ tương ứng trước khi điều khiển relay đầu ra.

Khi nguồn nằm trong vùng cho phép, relay hoạt động theo logic No-Fault hoặc kiểu output được đặt hàng. Khi xuất hiện lỗi, tiếp điểm thay đổi trạng thái để mạch contactor, PLC hoặc hệ thống cảnh báo phản ứng. Sau khi nguồn phục hồi, người dùng có thể sử dụng reset bằng tay hoặc chế độ auto reset 1 giây hoặc 5 giây.

Ứng dụng thực tế

• Bảo vệ nguồn động cơ 3 pha cho bơm, quạt, máy nén và băng tải.
• Giám sát điện áp trong tủ MCC, tủ phân phối và tủ điều khiển máy.
• Phát hiện quá áp và thấp áp trước khi cho phép tải công nghiệp hoạt động.
• Giám sát mất pha và thứ tự pha trong hệ thống truyền động.
• Phát hiện mất cân bằng điện áp trong mạng điện ba pha.
• Cung cấp tiếp điểm trạng thái tới contactor, PLC hoặc mạch cảnh báo.

Cam kết và nơi mua Rơ le Bảo Vệ Pha đa chức năng Anly EP4-1

Khi lựa chọn Anly EP4-1 chính hãng, cần xác định đầy đủ kiểu nguồn giám sát, dải điện áp và mã output. Đặc biệt, EP4-13 dùng cho cấu hình 3 pha 3 dây và EP4-14 dùng cho 3 pha 4 dây; không phải mọi tổ hợp dải điện áp và output đều có sẵn cho tất cả kiểu nguồn.

Khách hàng có nhu cầu mua Rơ le Bảo Vệ Pha đa chức năng Anly EP4-1 cho tủ điện, động cơ và hệ thống tự động hóa có thể tham khảo, nhận tư vấn và đặt mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Anly EP4-1 có những chức năng bảo vệ nào?

EP4-1 có chức năng hiển thị điện áp và phát hiện lỗi. Trên biến thể ba pha, thiết bị hỗ trợ giám sát quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp.

EP4-1 có dùng được cho nguồn 3 pha 3 dây và 3 pha 4 dây không?

Có các phiên bản riêng. Mã nguồn 3 tương ứng 3 pha 3 dây, còn mã nguồn 4 tương ứng 3 pha 4 dây. Cần chọn đúng biến thể khi đặt hàng.

EP4-1 có nguồn nuôi riêng không?

Có. Thiết bị sử dụng nguồn nuôi A1-A2 trong dải 100–240 VAC/DC, tách với các đầu đo điện áp của nguồn cần giám sát.

Thời gian trễ quá áp và thấp áp của EP4-1 là bao nhiêu?

Theo tài liệu của ANLY, thời gian trễ tác động cho cả quá áp và thấp áp có phạm vi 0,5–120 giây.

EP4-1 phát hiện mất pha trong bao lâu?

Thời gian trễ phát hiện mất pha được cố định ở 2 giây. Thiết bị cũng hỗ trợ phát hiện mất pha khi động cơ đang hoạt động.

EP4-1 phát hiện đảo thứ tự pha trong bao lâu?

Chức năng kiểm tra thứ tự pha có thời gian trễ tác động cố định 0,5 giây.

EP4-1 giám sát mất cân bằng điện áp như thế nào?

Thiết bị sử dụng tiêu chí cân bằng điện áp ba pha ±5% và thời gian trễ tác động cố định 3 giây.

EP4-1 có bao nhiêu kiểu tiếp điểm đầu ra?

Dòng sản phẩm có sáu cấu hình output, gồm 1C No-Fault, 1C Fault, 2C Over & Under Fault, 2C Instantaneous & No-Fault, 2C No-Fault và 2C Over & Under No-Fault.

Các terminal 15-16-18 và 25-26-28 có luôn cùng chức năng không?

Không. Về cấu trúc, mỗi nhóm là tiếp điểm chuyển đổi, nhưng vai trò Fault, No-Fault, Over, Under hoặc Instantaneous thay đổi theo mã output. Phải đối chiếu sơ đồ CONNECTION và mã đầy đủ của EP4-1 trước khi đấu dây.

EP4-1 có thể đóng cắt trực tiếp động cơ không?

Không nên. EP4-1 là relay giám sát và bảo vệ điện áp; tiếp điểm đầu ra nên dùng để điều khiển contactor, relay trung gian hoặc đầu vào PLC. Mạch động lực của động cơ cần contactor, relay quá tải và thiết bị bảo vệ quá dòng phù hợp.
