Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8TN

1. Giới thiệu Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8TN

Rơ le Bảo Vệ Pha đa chức năng Anly AVR165-8TN là relay giám sát điện áp và sự cố nguồn ba pha thuộc dòng AVR của ANLY. Theo quy ước model của nhà sản xuất, AVR165-8TN là phiên bản có thời gian trễ cố định, sử dụng đế 8 chân với một tiếp điểm chuyển đổi và được thiết kế cho nguồn ba pha có dây trung tính N bắt buộc.

ANLY là thương hiệu thiết bị điều khiển công nghiệp có nguồn gốc Đài Loan, cung cấp các dòng timer, counter, relay bảo vệ và thiết bị tự động hóa. Dòng AVR được thiết kế để phát hiện những điều kiện điện áp bất thường trước khi chúng gây ảnh hưởng tới động cơ, máy móc hoặc hệ thống điều khiển.

AVR165-8TN phù hợp với hệ thống ba pha bốn dây L1-L2-L3-N. Thiết bị theo dõi trạng thái điện áp, thứ tự pha và sự hiện diện của các pha; khi phát hiện điều kiện không hợp lệ, relay đầu ra thay đổi trạng thái để mạch điều khiển có thể cảnh báo hoặc ngắt contactor bảo vệ tải.

2. Ưu điểm và tính năng nổi bật của Anly AVR165-8TN

Anly AVR165-8TN tích hợp nhiều chức năng giám sát nguồn trong một thiết bị nhỏ gọn, giúp đơn giản hóa mạch bảo vệ cho động cơ và tải sử dụng nguồn ba pha có trung tính.

• Giám sát quá áp với ngưỡng cài đặt theo tỷ lệ so với điện áp hoạt động định mức.
• Giám sát thấp áp để phát hiện tình trạng điện áp nguồn suy giảm ngoài giới hạn cho phép.
• Phát hiện mất pha ngay cả trong quá trình động cơ đang vận hành.
• Phát hiện đảo thứ tự pha, hỗ trợ ngăn động cơ hoạt động sai chiều do đấu nhầm trình tự pha.
• Nhận biết trạng thái mất cân bằng điện áp ba pha thông qua logic giám sát và đèn STATUS.
• Cho phép tắt riêng chức năng quá áp hoặc thấp áp bằng vị trí OFF khi ứng dụng không cần một trong hai chức năng.
• Phiên bản AVR165 sử dụng thời gian trễ cố định, phù hợp với các ứng dụng không cần điều chỉnh thời gian trễ như dòng AVR172.
• Đèn POWER và STATUS giúp người vận hành nhận biết nhanh nguồn cấp và tình trạng giám sát.
• Đế 8 chân với một bộ tiếp điểm chuyển đổi giúp đấu nối thuận tiện vào contactor, relay trung gian, PLC hoặc mạch cảnh báo.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu hệ thống giám sát	AC ba pha có dây trung tính N bắt buộc
Các mức điện áp hoạt động của dòng	220 / 240 / 380 / 415 / 440 VAC
Tần số định mức	50 / 60 Hz
Phạm vi cài đặt quá áp / thấp áp	5%–20% so với điện áp hoạt động định mức
Phương pháp phát hiện	Phát hiện trực tiếp từ điện áp nguồn
Thời gian trễ của phiên bản AVR165	Tối đa 3 giây, cố định
Số chân	8 chân
Cấu hình tiếp điểm đầu ra	1C, một tiếp điểm chuyển đổi
Khả năng chịu tải tiếp điểm	250 VAC, 5 A với tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA
Tuổi thọ cơ khí	Khoảng 5.000.000 lần
Tuổi thọ điện	Khoảng 100.000 lần
Nhiệt độ môi trường làm việc	-10 đến +50°C, không ngưng tụ và không đóng băng
Độ ẩm môi trường	Tối đa 85% RH, không ngưng tụ
Độ cao làm việc	Tối đa 2000 m

3. Chức năng, nguyên lý hoạt động và ứng dụng của Anly AVR165-8TN

Đấu nối nguồn ba pha có trung tính

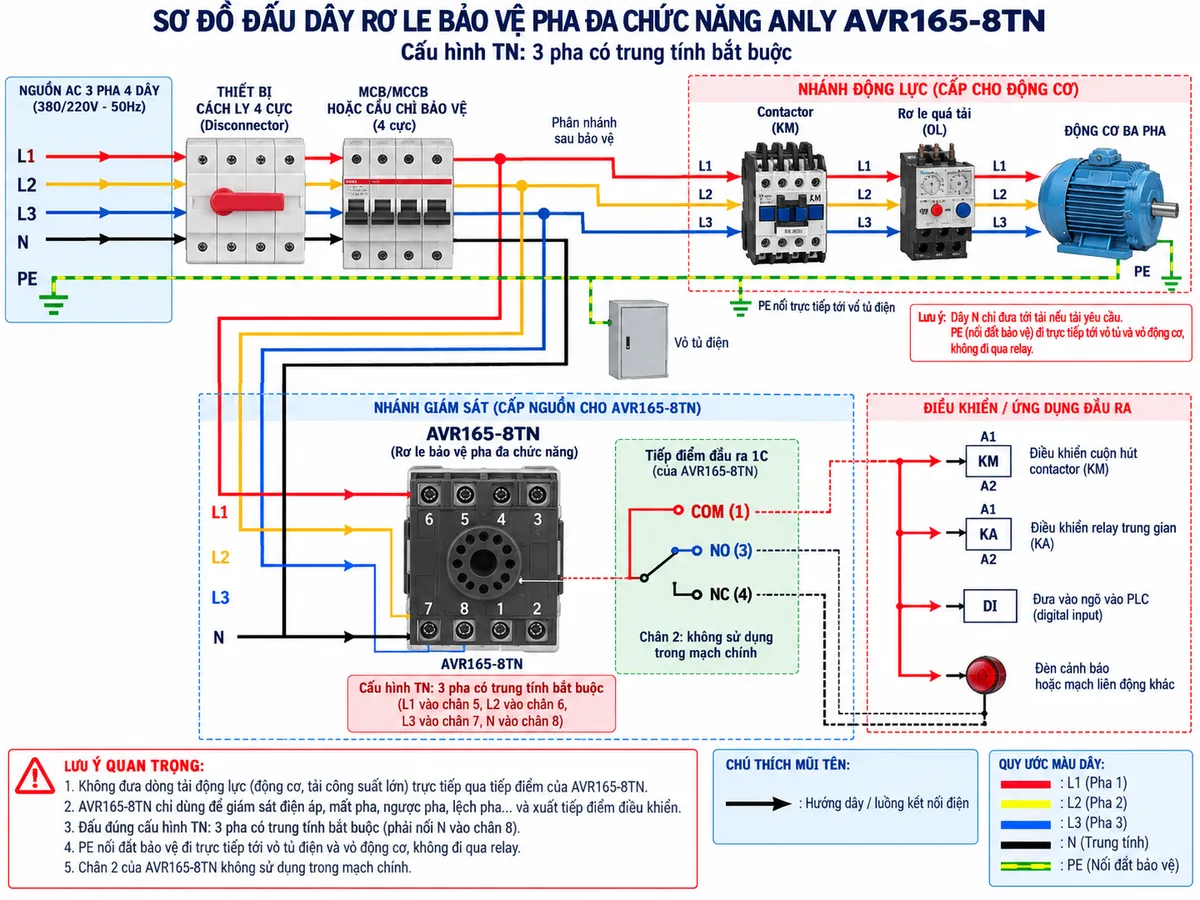

AVR165-8TN được thiết kế cho mạng ba pha có dây trung tính, vì vậy dây N phải được kết nối đúng theo sơ đồ của nhà sản xuất. Trên phiên bản 8TN, các đầu giám sát L1, L2, L3 và N lần lượt được đưa vào cụm chân nguồn trên đế 8 chân; nhóm tiếp điểm chuyển đổi còn lại được sử dụng làm tín hiệu điều khiển hoặc liên động.

Theo sơ đồ CONNECTION của dòng AVR, phiên bản 8TN sử dụng chân 5, 6, 7 cho L1, L2, L3 và chân 8 cho N. Relay đầu ra 1C sử dụng COM chân 1, NO chân 3 và NC chân 4; chân 2 không tham gia mạch đấu nối chính của cấu hình này.

Bảo vệ quá áp và thấp áp

Bảo vệ quá áp và thấp áp được thực hiện bằng cách liên tục so sánh điện áp nguồn với các giới hạn OVER và UNDER do người vận hành thiết lập. Mức cài đặt được xác định theo tỷ lệ phần trăm so với điện áp hoạt động định mức của phiên bản thiết bị.

Nếu điện áp vượt ngưỡng quá áp hoặc giảm dưới ngưỡng thấp áp và điều kiện bất thường đáp ứng thời gian xác nhận của AVR165, logic bảo vệ sẽ thay đổi trạng thái relay đầu ra. Tiếp điểm này có thể làm mất lệnh cho phép của contactor hoặc gửi tín hiệu lỗi tới PLC và hệ thống cảnh báo.

Phát hiện mất pha và đảo thứ tự pha

Giám sát mất pha và đảo pha là chức năng quan trọng khi AVR165-8TN được sử dụng để bảo vệ động cơ. Thiết bị theo dõi sự hiện diện và thứ tự của L1-L2-L3; khi một pha bị mất hoặc thứ tự pha không đúng, trạng thái nguồn được đánh giá là bất thường và relay đầu ra chuyển trạng thái theo logic bảo vệ.

Khả năng phát hiện mất pha trong quá trình motor đang hoạt động giúp hạn chế tình trạng động cơ tiếp tục vận hành khi nguồn không còn đủ ba pha, một điều kiện có thể gây ảnh hưởng tới khả năng làm việc và nhiệt độ của động cơ.

Giám sát mất cân bằng điện áp

AVR165-8TN cũng đánh giá mất cân bằng điện áp ba pha. Khi điện áp giữa các pha không còn ở trạng thái cân bằng theo logic đánh giá của thiết bị, đèn STATUS sử dụng kiểu báo riêng để giúp người vận hành phân biệt với quá áp, thấp áp, đảo pha hoặc mất pha.

Vai trò của dây trung tính N trên phiên bản TN

Điểm cần lưu ý khi sử dụng phiên bản AVR165-8TN là dây trung tính N phải được kết nối. Đây là điểm khác biệt cơ bản giữa hậu tố TN và phiên bản T ba pha thông thường. Không nên bỏ dây N hoặc tự chuyển đổi sơ đồ đấu dây giữa hai phiên bản vì cấu hình đầu vào của chúng khác nhau.

Đèn báo trạng thái

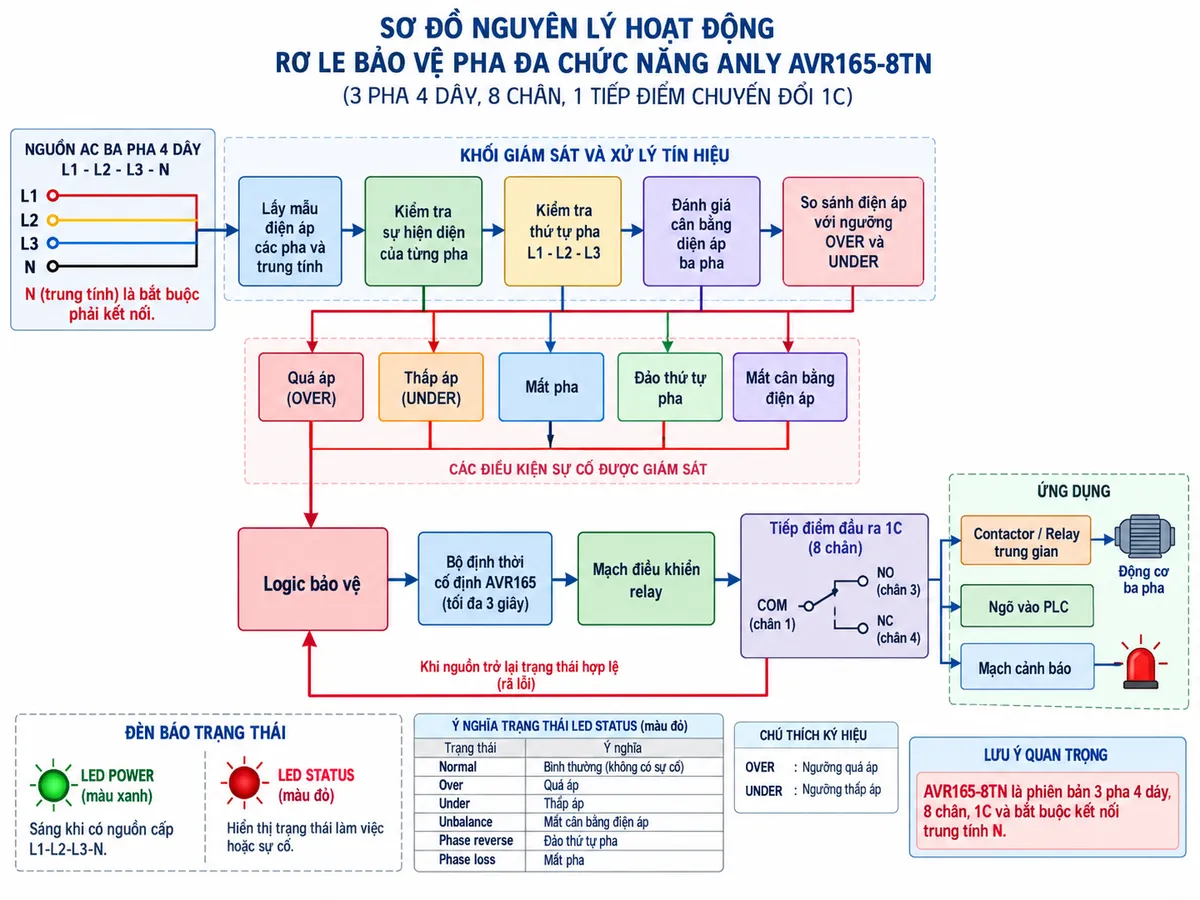

LED POWER màu xanh cho biết thiết bị đang nhận nguồn. LED STATUS màu đỏ được sử dụng để biểu thị các trạng thái vận hành khác nhau. Ở điều kiện bình thường, khi điện áp nằm trong cửa sổ quá áp và thấp áp đã đặt, nguồn cân bằng, đúng thứ tự pha và đầy đủ các pha, STATUS thể hiện trạng thái bình thường. Các kiểu nháy khác nhau được sử dụng để nhận biết quá áp, thấp áp, mất cân bằng, đảo pha và mất pha.

Ứng dụng thực tế

Rơ le bảo vệ pha Anly AVR165-8TN phù hợp cho tủ điều khiển động cơ, máy bơm, quạt, máy nén khí, hệ thống HVAC, băng tải, máy sản xuất và các hệ thống sử dụng nguồn ba pha bốn dây cần giám sát chất lượng nguồn trước hoặc trong quá trình vận hành.

Trong tủ điều khiển, tiếp điểm relay của AVR165-8TN thường được sử dụng trong mạch cho phép cuộn hút contactor hoặc làm tín hiệu trạng thái cho PLC. Thiết bị đóng vai trò giám sát và liên động, trong khi MCB/MCCB, cầu chì, contactor và relay quá tải đảm nhiệm các chức năng đóng cắt và bảo vệ dòng điện phù hợp.

4. Cam kết và nơi mua Anly AVR165-8TN chính hãng

Khi lựa chọn Anly AVR165-8TN chính hãng, cần kiểm tra đúng hậu tố TN, cấu hình 8 chân 1C và điện áp định mức của phiên bản đặt hàng. Đặc biệt, AVR165-8TN phải được sử dụng với sơ đồ ba pha có dây trung tính theo đúng hướng dẫn của nhà sản xuất.

Quý khách cần mua rơ le bảo vệ pha đa chức năng AVR165-8TN, tư vấn lựa chọn điện áp hoặc kiểm tra sơ đồ đấu nối trước khi lắp đặt có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng phù hợp với hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Anly AVR165-8TN dùng cho nguồn điện nào?

AVR165-8TN dùng cho nguồn AC ba pha có dây trung tính. Theo quy ước model của ANLY, TN nghĩa là phiên bản ba pha yêu cầu kết nối N.

AVR165-8TN có thể sử dụng mà không đấu dây N không?

Không nên. Dây N là kết nối bắt buộc đối với phiên bản TN. Nếu hệ thống không sử dụng trung tính, cần lựa chọn đúng phiên bản phù hợp thay vì bỏ đầu N của AVR165-8TN.

AVR165-8TN bảo vệ được những sự cố nào?

Thiết bị giám sát quá áp, thấp áp, mất pha, đảo thứ tự pha và mất cân bằng điện áp, qua đó cung cấp tín hiệu relay để liên động bảo vệ hệ thống.

AVR165-8TN có bao nhiêu tiếp điểm đầu ra?

Phiên bản 8 chân có một bộ tiếp điểm chuyển đổi 1C, gồm COM chân 1, NO chân 3 và NC chân 4.

Các chân nguồn của AVR165-8TN được đấu như thế nào?

Theo sơ đồ CONNECTION của phiên bản 8TN, L1 được đưa vào chân 5, L2 vào chân 6, L3 vào chân 7 và dây trung tính N vào chân 8.

Ngưỡng quá áp và thấp áp có điều chỉnh được không?

Có. Ngưỡng OVER và UNDER có thể thiết lập theo tỷ lệ từ 5% đến 20% so với điện áp hoạt động định mức. Mỗi chức năng cũng có thể được đưa về OFF khi không cần sử dụng.

AVR165-8TN có điều chỉnh được thời gian trễ như AVR172 không?

Không. Phiên bản AVR165 sử dụng thời gian trễ cố định, trong khi dòng AVR172 được thiết kế với khả năng điều chỉnh thời gian trễ. Đây là một trong những điểm khác biệt chính giữa hai dòng.

AVR165-8TN có thể đóng cắt trực tiếp động cơ không?

Không nên. Tiếp điểm của AVR165-8TN được dùng cho mạch điều khiển và liên động. Dòng động lực của động cơ nên được đóng cắt bằng contactor và bảo vệ bằng các thiết bị chuyên dụng phù hợp.
