Rơ le Bảo Vệ Pha đa chức năng Anly EP2-2

Rơ le Bảo Vệ Pha đa chức năng Anly EP2-2 – Giám sát nguồn 3 pha 3 dây

Rơ le Bảo Vệ Pha đa chức năng Anly EP2-2 là relay giám sát nguồn điện 3 pha 3 dây, được thiết kế để phát hiện đảo thứ tự pha, mất pha, quá áp và thấp áp trước khi các điều kiện nguồn bất thường ảnh hưởng đến động cơ hoặc thiết bị điện. Sản phẩm phù hợp sử dụng trong tủ điều khiển động cơ, tủ động lực và các hệ thống cần liên động trạng thái nguồn với contactor.

ANLY là thương hiệu thiết bị điều khiển và bảo vệ công nghiệp của ANLY Electronics Co., Ltd. tại Đài Loan. Model EP2-2 thuộc dòng 3-Phase Power Monitoring Relay của hãng, sử dụng thiết kế nguồn chuyển mạch và cho phép lựa chọn nhiều mức điện áp giám sát cho hệ thống 3 pha 3 dây.

Ưu điểm và tính năng nổi bật của Anly EP2-2

• Tích hợp giám sát đảo pha, mất pha, quá áp và thấp áp trong một relay nhỏ gọn.
• Phù hợp với hệ thống điện 3 pha 3 dây, không yêu cầu dây trung tính cho mạch giám sát.
• Cho phép lựa chọn nhiều mức điện áp giám sát phổ biến trong mạng điện công nghiệp.
• Ngưỡng quá áp và thấp áp có thể điều chỉnh theo yêu cầu của tải.
• Thời gian trễ tác động khi quá áp hoặc thấp áp có thể điều chỉnh để hạn chế tác động do dao động điện áp ngắn hạn.
• Phát hiện mất pha với thời gian trễ cố định ngắn, phù hợp cho bảo vệ động cơ 3 pha.
• Có thời gian reset cố định sau khi nguồn trở lại điều kiện bình thường.
• Ngõ ra relay chuyển đổi thuận tiện cho mạch điều khiển contactor, relay trung gian hoặc đầu vào PLC.
• Thiết kế Switching Mode Power Supply giúp thiết bị làm việc trong dải điện áp giám sát rộng.
• Lắp đặt trực tiếp trong tủ điện công nghiệp và không cần đưa dòng động lực của động cơ qua relay giám sát.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu hệ thống giám sát	3 pha 3 dây
Điện áp hoạt động	208–480 VAC
Các mức điện áp giám sát lựa chọn	208, 220, 240, 380, 400, 415, 480 VAC
Phạm vi điện áp hoạt động cho phép	78–122% điện áp hoạt động định mức
Tần số định mức	50/60 Hz
Chức năng giám sát	Đảo thứ tự pha, mất pha, quá áp, thấp áp
Điều chỉnh quá áp	2–22%
Điều chỉnh thấp áp	2–22%
Thời gian trễ quá áp/thấp áp	0,1–30 giây
Thời gian trễ mất pha	0,2 giây cố định
Thời gian reset	1 giây
Định mức tiếp điểm	250 VAC, 5 A tải thuần trở
Công suất tiêu thụ	Khoảng 3 VA tại 220 VAC
Khối lượng	Khoảng 75 g

Chức năng, nguyên lý hoạt động và ứng dụng của Anly EP2-2

Giám sát nguồn điện 3 pha

EP2-2 giám sát liên tục L1-L2-L3 của hệ thống 3 pha 3 dây. Từ điện áp đo được, thiết bị kiểm tra thứ tự pha, sự hiện diện của từng pha và mức điện áp so với giới hạn quá áp hoặc thấp áp đã cài đặt. Relay đầu ra chỉ duy trì trạng thái tương ứng với nguồn hợp lệ khi các điều kiện giám sát đáp ứng yêu cầu.

Người dùng có thể lựa chọn điện áp giám sát trong các mức 208, 220, 240, 380, 400, 415 hoặc 480 VAC. Điều này giúp EP2-2 thích hợp với nhiều mạng điện ba pha công nghiệp mà không cần thay đổi nguyên lý đấu nối.

Bảo vệ quá áp và thấp áp

Ngưỡng quá áp và thấp áp đều có phạm vi điều chỉnh từ 2 đến 22% so với mức điện áp giám sát được chọn. Khi điện áp vượt giới hạn và tồn tại lâu hơn thời gian trễ cài đặt, relay đầu ra thay đổi trạng thái để hệ thống điều khiển có thể ngắt contactor hoặc phát cảnh báo.

Thời gian trễ cho quá áp và thấp áp có thể chỉnh từ 0,1 đến 30 giây. Khả năng điều chỉnh này giúp phối hợp bảo vệ tốt hơn với các tải có dao động điện áp ngắn khi khởi động.

Phát hiện mất pha và đảo thứ tự pha

EP2-2 kiểm tra đồng thời sự hiện diện và thứ tự của ba pha. Khi xảy ra mất pha, thiết bị sử dụng thời gian trễ cố định 0,2 giây trước khi thay đổi trạng thái đầu ra. Khi thứ tự pha không đúng, chức năng giám sát đảo pha ngăn mạch điều khiển duy trì trạng thái cho phép theo thiết kế của hệ thống.

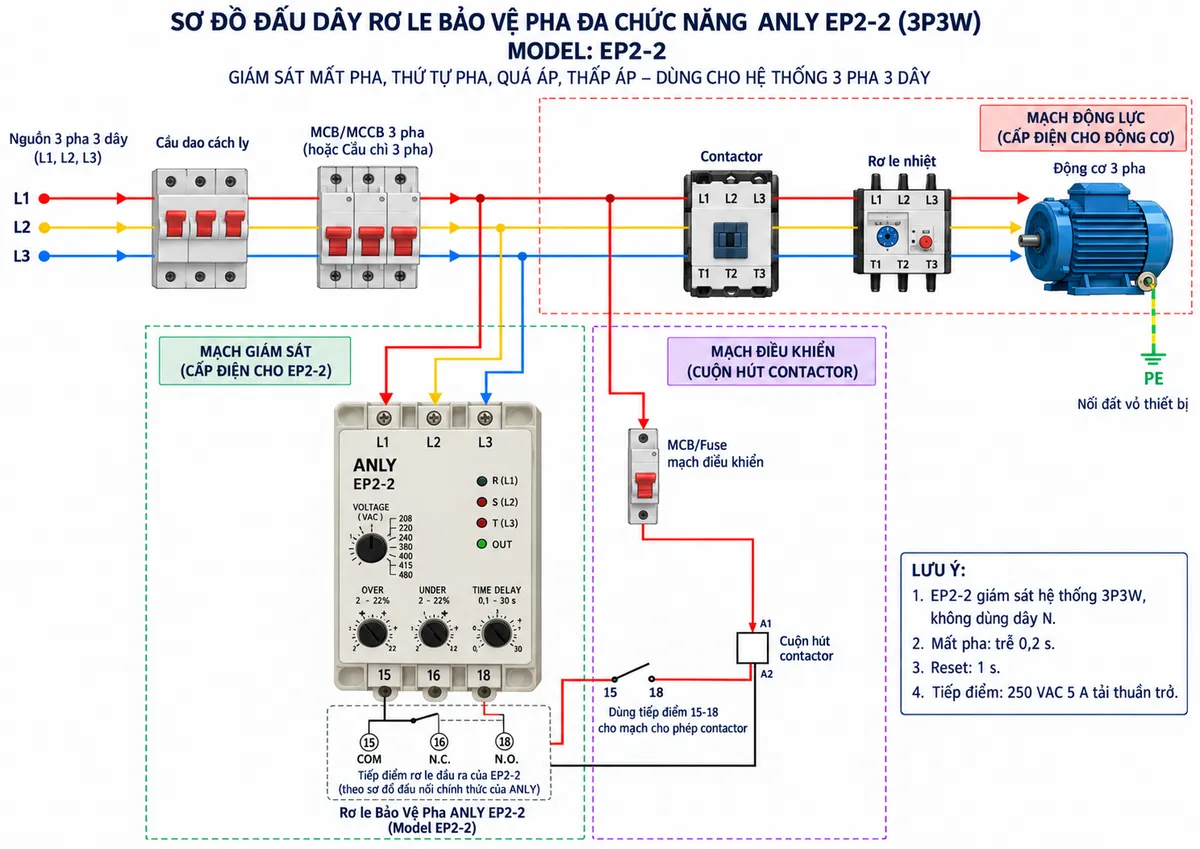

Đấu nối EP2-2 trong tủ điện

Nguồn ba pha L1-L2-L3 sau thiết bị cách ly và bảo vệ được phân nhánh: một nhánh cấp cho mạch động lực, nhánh còn lại đưa tới các đầu giám sát của EP2-2. Relay không mang dòng công suất của động cơ mà chỉ cung cấp tiếp điểm điều khiển để liên động cuộn hút contactor hoặc thiết bị trung gian.

Theo cấu trúc đầu ra của EP2-2, nhóm relay sử dụng các terminal 15-16-18. Khi triển khai thực tế phải đối chiếu đúng sơ đồ CONNECTION của thiết bị để xác định trạng thái tiếp điểm dùng cho mạch cho phép hoặc báo lỗi trước khi cấp điện.

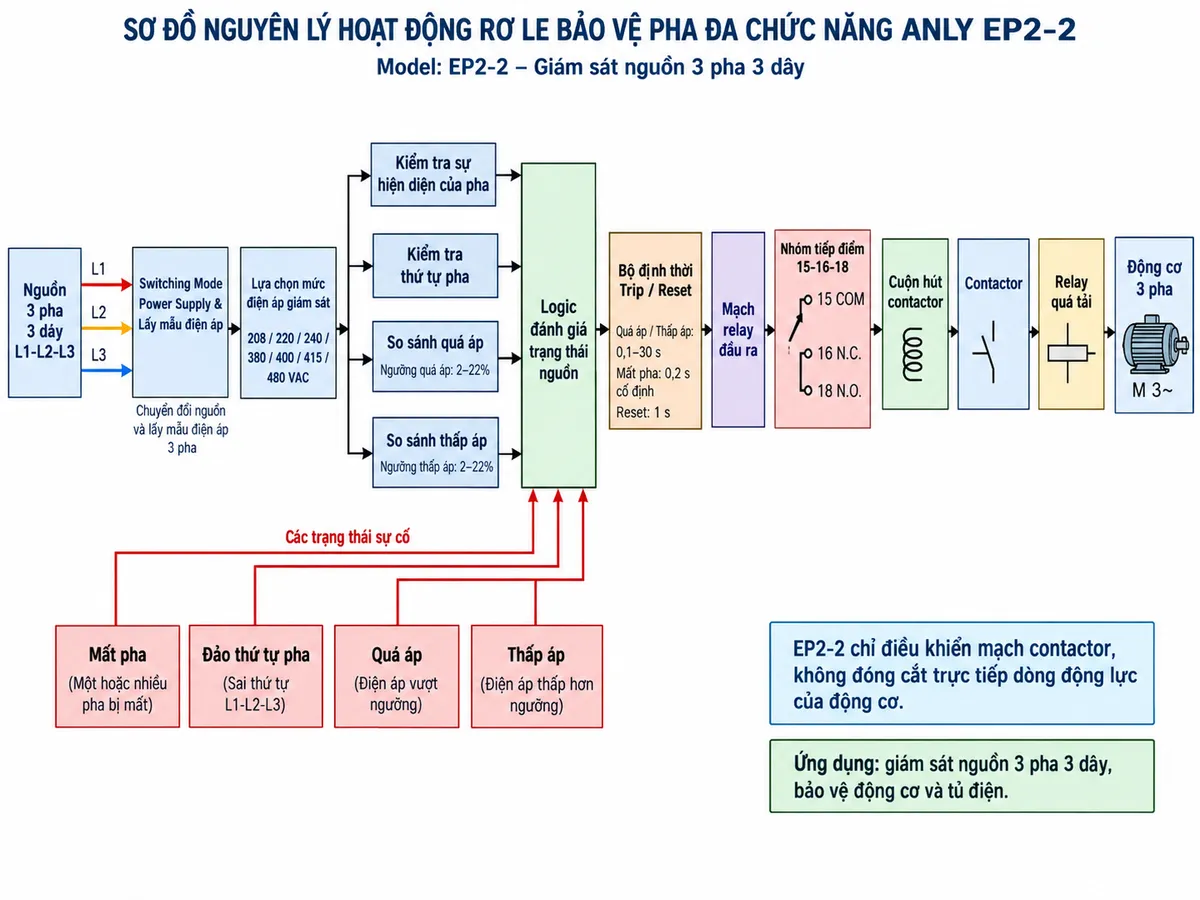

Nguyên lý hoạt động tổng thể

Nguồn L1-L2-L3 được đưa vào khối nguồn chuyển mạch và lấy mẫu điện áp. Các tín hiệu đo được chuyển tới các khối kiểm tra thứ tự pha, mất pha, quá áp và thấp áp. Logic bảo vệ tổng hợp các kết quả này rồi điều khiển relay đầu ra sau thời gian trễ tương ứng.

Khi nguồn nằm trong vùng cho phép và thứ tự pha chính xác, relay đầu ra duy trì trạng thái làm việc để mạch contactor được phép hoạt động. Khi xảy ra quá áp, thấp áp, mất pha hoặc đảo pha, relay thay đổi trạng thái; contactor có thể nhả và tách động cơ khỏi nguồn nếu mạch được thiết kế theo nguyên tắc fail-safe. Sau khi nguồn được khôi phục, EP2-2 sử dụng thời gian reset 1 giây trước khi phục hồi trạng thái đầu ra.

Ứng dụng thực tế

• Bảo vệ nguồn cho động cơ 3 pha trong máy bơm, quạt, máy nén và băng tải.
• Giám sát nguồn đầu vào của tủ MCC và tủ điều khiển động cơ.
• Phát hiện mất pha hoặc đảo pha trước khi máy móc khởi động.
• Bảo vệ hệ thống trước tình trạng quá áp và thấp áp kéo dài.
• Ứng dụng trong HVAC, hệ thống bơm công nghiệp, máy sản xuất và dây chuyền tự động.
• Cung cấp tín hiệu trạng thái cho contactor, relay trung gian, PLC hoặc mạch cảnh báo.

Cam kết và nơi mua Rơ le Bảo Vệ Pha đa chức năng Anly EP2-2

Khi lựa chọn Anly EP2-2 chính hãng, cần xác định đúng điện áp danh định của hệ thống và cài đặt mức quá áp, thấp áp cũng như thời gian trễ phù hợp với tải. EP2-2 là thiết bị giám sát và liên động, không thay thế MCB/MCCB, contactor hoặc relay quá tải trong mạch động lực.

Khách hàng có nhu cầu mua Rơ le Bảo Vệ Pha đa chức năng Anly EP2-2 cho tủ điện, động cơ và hệ thống tự động hóa có thể tham khảo, nhận tư vấn và đặt mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Anly EP2-2 giám sát những sự cố nào?

EP2-2 giám sát đảo thứ tự pha, mất pha, quá áp và thấp áp của nguồn điện ba pha.

EP2-2 sử dụng cho nguồn 3 pha 3 dây hay 3 pha 4 dây?

EP2-2 được ANLY công bố cho hệ thống 3 pha 3 dây, với các đầu giám sát L1-L2-L3 và không cần dây trung tính N.

EP2-2 hỗ trợ những mức điện áp giám sát nào?

Thiết bị cho phép lựa chọn các mức 208, 220, 240, 380, 400, 415 và 480 VAC.

Ngưỡng quá áp và thấp áp có điều chỉnh được không?

Có. Cả ngưỡng quá áp và thấp áp đều có thể điều chỉnh trong phạm vi 2–22% so với mức điện áp giám sát đã chọn.

Thời gian trễ quá áp và thấp áp của EP2-2 là bao nhiêu?

Thời gian trễ tác động cho quá áp và thấp áp có thể điều chỉnh từ 0,1 đến 30 giây.

EP2-2 phản ứng với mất pha trong bao lâu?

Chức năng mất pha sử dụng thời gian trễ cố định 0,2 giây.

Thời gian reset của EP2-2 là bao nhiêu?

Thiết bị có thời gian reset cố định 1 giây sau khi điều kiện nguồn trở về trạng thái phù hợp.

Tiếp điểm đầu ra EP2-2 chịu tải bao nhiêu?

Relay đầu ra có định mức 250 VAC, 5 A với tải thuần trở. Trong mạch động cơ, tiếp điểm này nên dùng cho mạch điều khiển contactor thay vì đóng cắt trực tiếp dòng động lực.

EP2-2 có thể đóng cắt trực tiếp động cơ không?

Không nên. EP2-2 là relay giám sát nguồn; contactor thực hiện đóng cắt động lực, relay quá tải bảo vệ quá tải và MCB/MCCB hoặc cầu chì đảm nhiệm bảo vệ quá dòng, ngắn mạch phù hợp.
