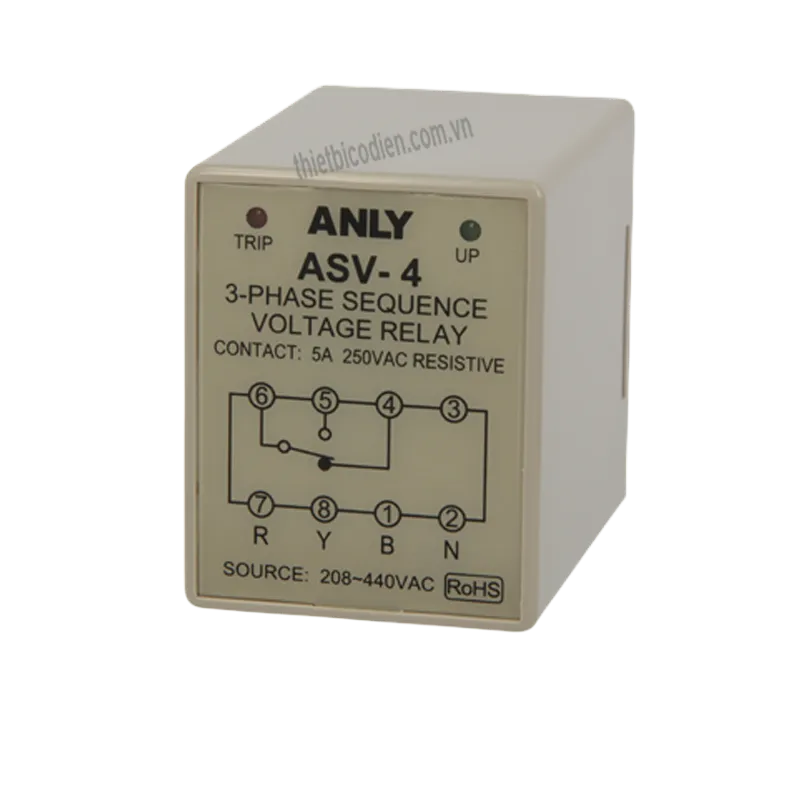

Rơ le Bảo Vệ Pha Anly ASV-4 (AC 208–440V)

Rơ le Bảo Vệ Pha Anly ASV-4 – giám sát thứ tự pha cho nguồn 3 pha 4 dây

Rơ le Bảo Vệ Pha Anly ASV-4 là rơ le giám sát điện áp và thứ tự pha dùng cho hệ thống điện 3 pha 4 dây. Thiết bị kiểm tra trạng thái nguồn trước khi cho phép mạch điều khiển vận hành, giúp hạn chế nguy cơ động cơ hoặc thiết bị điện hoạt động khi nguồn bị thiếu pha hoặc đảo thứ tự pha.

ANLY là thương hiệu thiết bị điều khiển công nghiệp của Đài Loan, được thành lập từ năm 1971. Hãng phát triển nhiều dòng timer, counter, relay bảo vệ, relay điều khiển, solid state relay và bộ điều khiển nhiệt độ phục vụ các hệ thống tự động hóa công nghiệp.

Model ASV-4 thuộc nhóm 3-Phase Sequence Voltage Relay của ANLY, sử dụng cấu hình nguồn 3 pha 4 dây và đế 8 chân. Thiết bị đặc biệt phù hợp để kết hợp với mạch khởi động contactor nhằm chỉ cho phép tải vận hành khi điều kiện pha đáp ứng yêu cầu.

Ưu điểm và tính năng nổi bật của Anly ASV-4

• Giám sát nguồn 3 pha 4 dây, phù hợp với hệ thống có ba dây pha và dây trung tính.
• Kiểm tra thứ tự pha trước khi cho phép mạch điều khiển tải hoạt động.
• Hỗ trợ phát hiện tình trạng thiếu pha hoặc điều kiện pha bất thường nhằm bảo vệ mạch khởi động động cơ.
• Có khả năng phát hiện bất thường pha trong quá trình động cơ đang vận hành theo đặc tính công bố của nhà sản xuất.
• Ngõ ra relay dạng tiếp điểm chuyển đổi, thuận tiện đưa vào mạch cuộn hút contactor hoặc mạch báo trạng thái.
• Hai đèn chỉ thị UP và TRIP giúp người vận hành nhận biết nhanh trạng thái nguồn.
• Dạng relay 8 chân nhỏ gọn, thuận tiện lắp trong tủ điện và dễ thay thế khi bảo trì.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại nguồn giám sát	3 pha 4 dây
Điện áp hoạt động	AC 208–440 V
Dải điện áp hoạt động cho phép	85–110% điện áp hoạt động định mức
Tần số định mức	50/60 Hz
Số chân	8 chân
Tiếp điểm ngõ ra	250 VAC, 5 A với tải thuần trở
Thời gian reset	300–600 ms
Công suất tiêu thụ	Xấp xỉ 2 VA
Tuổi thọ cơ khí	5.000.000 lần
Tuổi thọ điện	100.000 lần
Nhiệt độ môi trường	-10 đến +50 °C, không ngưng tụ và đóng băng
Độ ẩm môi trường	Tối đa 85% RH, không ngưng tụ
Độ cao làm việc	Tối đa 2.000 m
Đèn chỉ thị	LED xanh UP, LED đỏ TRIP
Khối lượng	Xấp xỉ 85 g

Chức năng, nguyên lý hoạt động và ứng dụng của Anly ASV-4

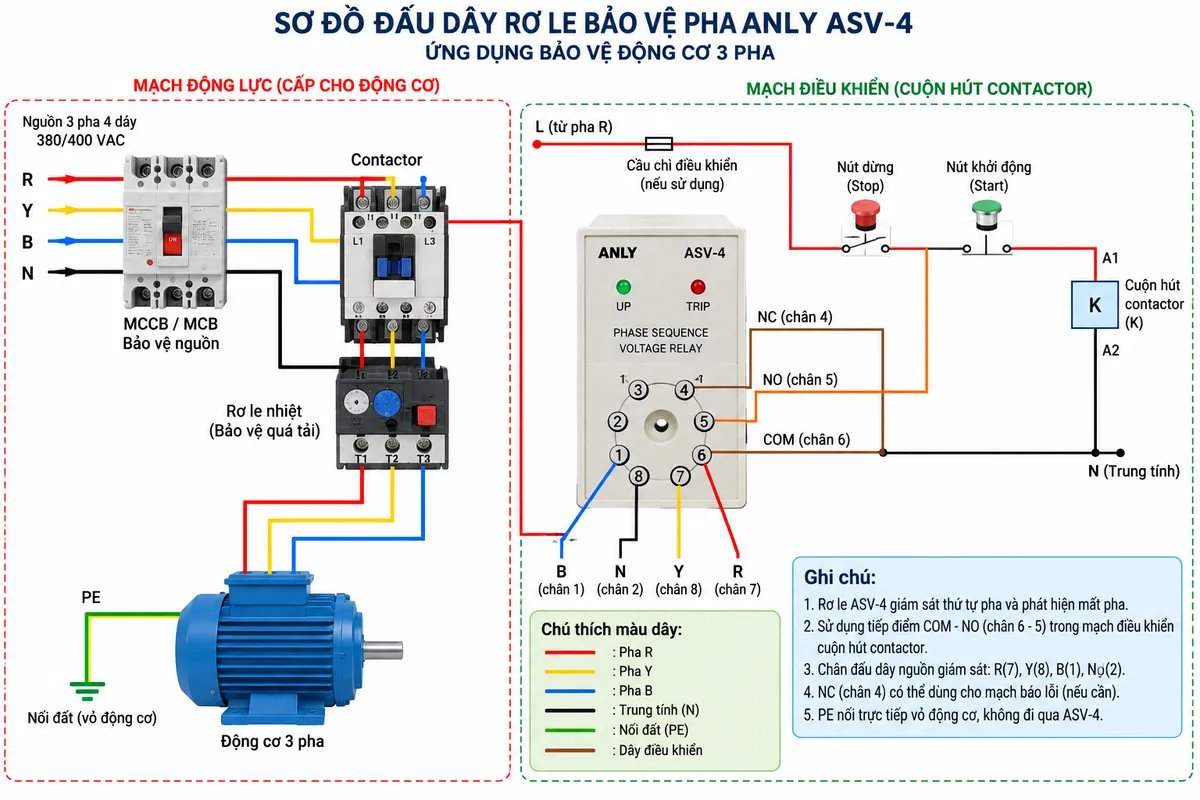

Sơ đồ đấu dây và kết nối

ASV-4 sử dụng nguồn giám sát R-Y-B-N và ngõ ra relay để điều khiển mạch contactor. Theo sơ đồ chân của hãng, nguồn 3 pha 4 dây được đưa vào R chân 7, Y chân 8, B chân 1 và N chân 2; ngõ ra relay sử dụng COM chân 6, NO chân 5 và NC chân 4. Khi ứng dụng cho động cơ, tiếp điểm relay nên được bố trí trong mạch điều khiển cuộn hút contactor, còn mạch động lực cần có thiết bị đóng cắt và bảo vệ phù hợp.

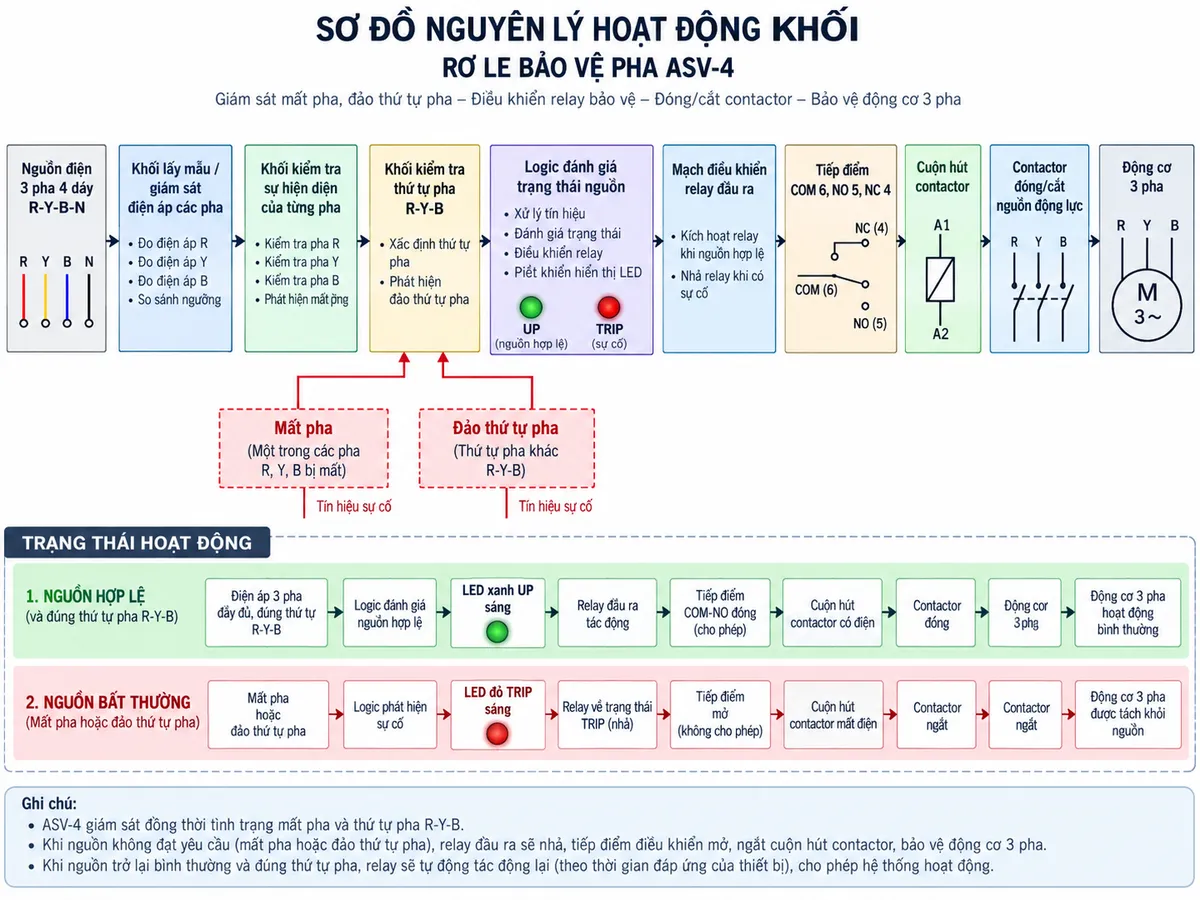

Nguyên lý hoạt động

Khi nguồn R-Y-B-N được cấp vào rơ le, mạch giám sát thứ tự pha bên trong ASV-4 kiểm tra trạng thái điện áp và trình tự các pha. Khi nguồn có điều kiện phù hợp và đúng thứ tự, relay đầu ra chuyển sang trạng thái cho phép, tiếp điểm thường mở của mạch điều khiển có thể cấp đường điều khiển cho cuộn hút contactor và LED UP thể hiện trạng thái nguồn hợp lệ.

Nếu xuất hiện đảo thứ tự pha, mất pha hoặc điều kiện pha không đáp ứng yêu cầu vận hành, ASV-4 chuyển ngõ ra về trạng thái bảo vệ. Khi sử dụng tiếp điểm thường mở trong chuỗi điều khiển contactor, contactor sẽ không được phép đóng hoặc sẽ nhả để tách động cơ khỏi nguồn động lực. LED TRIP giúp nhận biết trạng thái bất thường để người vận hành kiểm tra nguồn trước khi khởi động lại hệ thống.

Ứng dụng thực tế

Bảo vệ mạch khởi động động cơ 3 pha là ứng dụng điển hình của ASV-4. Relay có thể tích hợp vào tủ điều khiển động cơ, tủ phân phối và các hệ thống sử dụng contactor để ngăn tải vận hành khi thứ tự pha hoặc trạng thái pha không phù hợp.

• Tủ điều khiển động cơ và mạch khởi động từ.
• Hệ thống bơm, quạt, máy nén và thiết bị quay sử dụng động cơ 3 pha.
• Băng tải và máy móc cần duy trì đúng chiều quay của động cơ.
• Tủ điện máy sản xuất và hệ thống tự động hóa công nghiệp.
• Mạch giám sát nguồn chính trước khi cấp lệnh cho contactor hoặc thiết bị điều khiển.

ASV-4 thực hiện chức năng giám sát pha và tạo tín hiệu cho mạch điều khiển; thiết bị không thay thế MCCB, MCB, cầu chì hoặc relay quá tải chuyên dụng. Khi thiết kế tủ điện cần phối hợp đầy đủ các thiết bị bảo vệ phù hợp với tải thực tế.

Cam kết và nơi mua Rơ le Bảo Vệ Pha Anly ASV-4

Khi cần mua Rơ le Bảo Vệ Pha Anly ASV-4 chính hãng, khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn thiết bị phù hợp với hệ thống điện 3 pha 4 dây, mạch contactor và yêu cầu bảo vệ động cơ.

Việc chọn đúng model, điện áp hệ thống và phương án đấu nối có ý nghĩa quan trọng đối với độ tin cậy của mạch bảo vệ. thietbicodien hỗ trợ khách hàng đối chiếu thông tin sản phẩm, lựa chọn phụ kiện đấu nối và triển khai giải pháp phù hợp cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Anly ASV-4 dùng cho nguồn điện nào?

Anly ASV-4 được thiết kế cho nguồn điện 3 pha 4 dây, tức hệ thống có ba dây pha R-Y-B và dây trung tính N.

ASV-4 có phát hiện đảo thứ tự pha không?

Có. Chức năng chính của thiết bị là giám sát thứ tự pha; khi thứ tự pha không phù hợp, ngõ ra relay chuyển trạng thái để mạch điều khiển có thể ngăn contactor cấp nguồn cho tải.

ASV-4 có thể dùng để bảo vệ khi mất pha không?

Có. Thiết bị được ANLY thiết kế cho mạch nguồn và mạch khởi động động cơ nhằm hạn chế hư hỏng do thiếu pha hoặc đảo pha, đồng thời hỗ trợ phát hiện bất thường pha khi hệ thống đang vận hành.

Đèn UP và TRIP trên ASV-4 có ý nghĩa gì?

LED UP và TRIP hỗ trợ nhận biết trạng thái giám sát. UP thể hiện điều kiện nguồn phù hợp để relay ở trạng thái cho phép; TRIP chỉ thị trạng thái bất thường khiến ngõ ra chuyển sang trạng thái bảo vệ.

ASV-4 có điều khiển trực tiếp động cơ 3 pha được không?

Không nên sử dụng ngõ ra của ASV-4 để đóng cắt trực tiếp công suất động cơ. Tiếp điểm relay ASV-4 được sử dụng trong mạch điều khiển, thông thường để điều khiển cuộn hút contactor; contactor mới đảm nhiệm việc đóng cắt mạch động lực.

ASV-4 sử dụng bao nhiêu chân?

Model này sử dụng đế relay 8 chân. Khi lắp đặt cần đối chiếu đúng sơ đồ chân và sơ đồ đấu dây của ASV-4 để tránh nhầm giữa các chân nguồn giám sát và các chân tiếp điểm relay.

ASV-4 có thay thế relay nhiệt hoặc MCCB bảo vệ động cơ không?

Không. ASV-4 tập trung vào bảo vệ liên quan đến trạng thái pha và thứ tự pha. Hệ thống động cơ vẫn cần các thiết bị bảo vệ quá dòng, ngắn mạch và quá tải thích hợp như MCCB, MCB, cầu chì hoặc relay quá tải tùy thiết kế.
