1. Giới thiệu CTL10000 | Cảm biến lực căng Laumas CTL10000

CTL10000 | Cảm biến lực căng Laumas CTL10000 là load cell thuộc dòng CTL của Laumas, được thiết kế để đo lực theo phương dọc trục trong các ứng dụng kéo và nén. Phiên bản CTL10000 có tải trọng danh định 10.000 kg, sử dụng phần tử đàn hồi bằng thép không gỉ 17-4 PH và phù hợp với các hệ thống cân, giám sát lực hoặc kiểm soát tải trọng trong công nghiệp.

Laumas Elettronica được thành lập năm 1984 tại Italia và phát triển chuyên sâu trong lĩnh vực cân điện tử công nghiệp, load cell, bộ hiển thị cân, bộ truyền trọng lượng và các giải pháp cân – định lượng. Dòng CTL là nhóm load cell lực căng và nén của hãng, với nhiều dải tải từ 100 kg đến 12.500 kg để đáp ứng các quy mô máy móc khác nhau.

Đối với tải 10.000 kg, CTL10000 sử dụng kết nối cơ khí ren M30 x 2 và có thể kết hợp khớp cầu phù hợp để truyền lực theo đúng trục cảm biến. Cách lắp này giúp hạn chế ảnh hưởng của tải ngang, lệch tâm và mô-men uốn lên phần tử đo.

2. Ưu điểm và tính năng nổi bật của Laumas CTL10000

• Đo lực kéo và lực nén trên cùng một cấu trúc cảm biến, thuận tiện cho nhiều hệ thống đo lực công nghiệp.
• Thân cảm biến bằng thép không gỉ 17-4 PH, thích hợp cho môi trường công nghiệp cần độ bền cơ học và khả năng chống ăn mòn tốt.
• Cấu trúc dạng tròn với liên kết ren hai đầu giúp truyền lực dọc trục và tích hợp thuận tiện vào thanh kéo, cơ cấu treo hoặc hệ thống thử lực.
• Cấp bảo vệ IP68 ở cấu hình tiêu chuẩn; phiên bản có mức bảo vệ IP69K được Laumas cung cấp theo yêu cầu.
• Độ chính xác C3 theo OIML R60 giúp CTL10000 phù hợp với các hệ thống cân và đo lực yêu cầu độ ổn định cao.
• Tín hiệu đầu ra dạng mV/V từ cầu Wheatstone, tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Có thể đặt tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra cho các hệ thống cần cấu trúc đo dự phòng hoặc an toàn kép.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	10.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác	C3, 3000 khoảng chia kiểm định theo OIML R60
Sai số tổng hợp	≤ ±0,02%
Độ nhạy danh định	2 mV/V ±0,1%
Điện trở đầu vào	350 Ω ±5 Ω
Điện trở đầu ra	350 Ω ±2 Ω
Điện trở cách điện	≥ 5000 MΩ
Điện áp cấp tối đa không gây hư hỏng	15 V
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Độ võng tại tải danh định	0,3 mm
Cấp bảo vệ	IP68; IP69K theo yêu cầu
Ren liên kết của phiên bản 10.000 kg	M30 x 2
Trọng lượng tịnh cảm biến	3,7 kg
Cáp kết nối	Dài 10 m, đường kính 5 mm; cấu hình lõi theo phiên bản của dòng CTL

3. Chức năng, nguyên lý hoạt động và ứng dụng của CTL10000

Chức năng đo lực và kết nối hệ thống cân

Load cell Laumas CTL10000 10.000 kg có nhiệm vụ biến đổi lực cơ học kéo hoặc nén thành tín hiệu điện tỷ lệ với tải tác động. Hai đầu ren của cảm biến được liên kết với kết cấu máy, thanh kéo, khớp cầu hoặc bộ gá phù hợp. Để đạt kết quả đo ổn định, lực phải truyền gần trùng với trục làm việc của cảm biến; cần hạn chế lực ngang, xoắn và mô-men uốn.

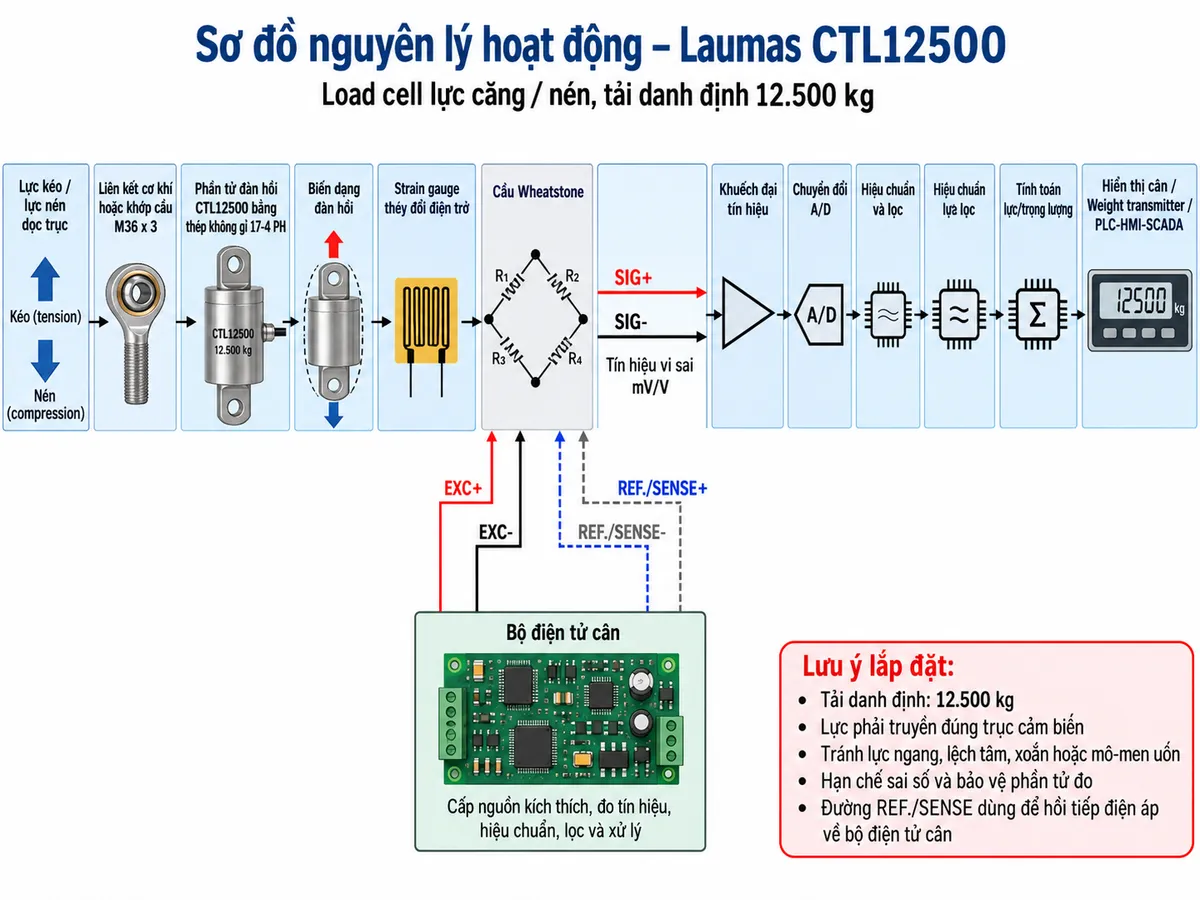

Về điện, bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích qua EXC+ và EXC-. Cầu đo trong load cell trả về tín hiệu vi sai qua SIG+ và SIG-. Theo sơ đồ kết nối của dòng CTL, SIG+ sử dụng dây xanh lá, EXC+ dây đỏ, SIG- dây trắng và EXC- dây đen. Với cấu hình có đường sense, SENSE+ dùng dây xanh dương và SENSE- dùng dây vàng. Cáp còn có shield để hỗ trợ chống nhiễu; việc nối shield cần thực hiện theo hướng dẫn của thiết bị điện tử cân và sơ đồ lắp đặt của hệ thống.

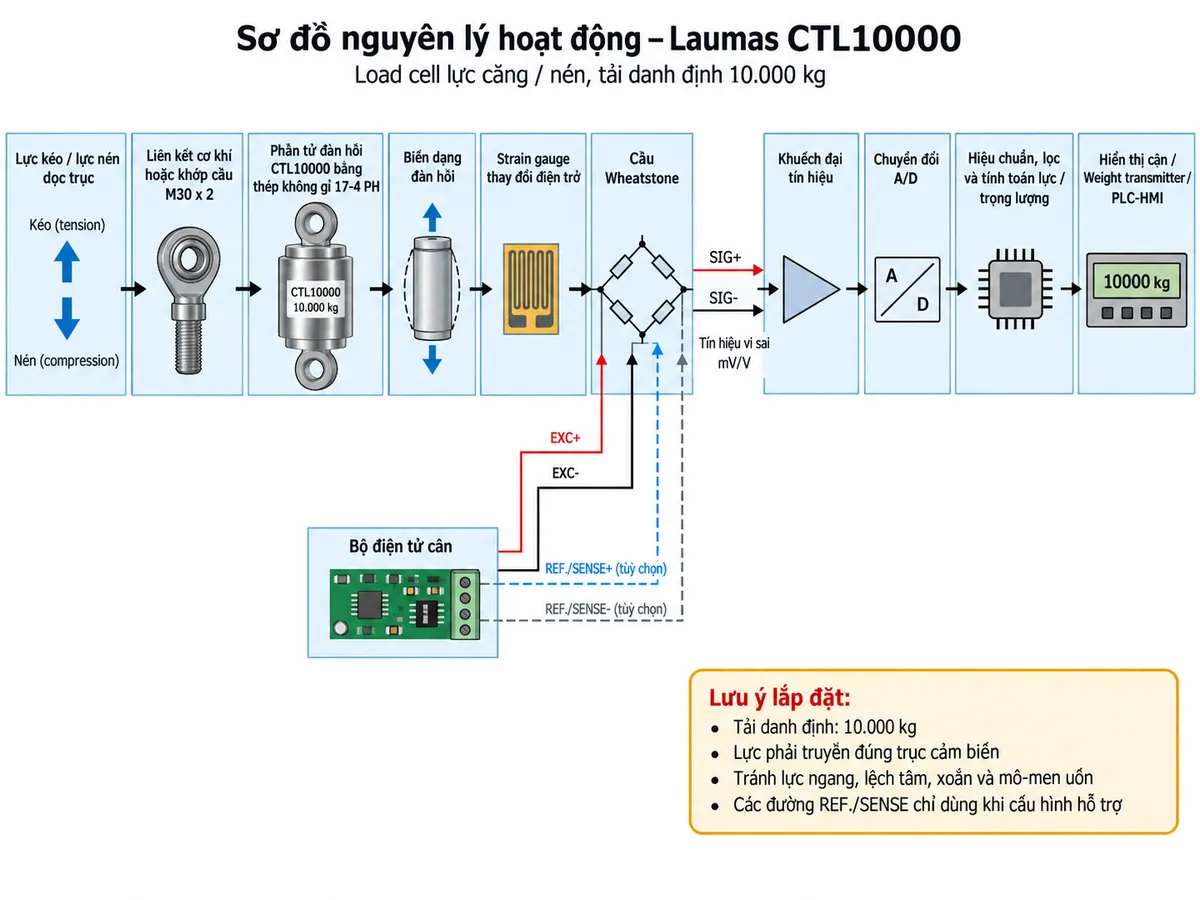

Nguyên lý hoạt động

Bên trong CTL10000 là phần tử đàn hồi gắn các strain gauge. Khi chịu lực kéo hoặc lực nén, phần tử thép biến dạng rất nhỏ trong miền đàn hồi, làm điện trở của các strain gauge thay đổi. Các strain gauge được bố trí thành cầu Wheatstone để chuyển sự thay đổi cơ học này thành tín hiệu điện vi sai.

Thiết bị điện tử cân cấp điện áp kích thích cho cầu Wheatstone. Tín hiệu đầu ra có độ nhạy danh định 2 mV/V và biến đổi theo lực tác động. Bộ hiển thị cân, transmitter hoặc bộ số hóa tiếp nhận tín hiệu này, khuếch đại và chuyển đổi A/D, sau đó áp dụng dữ liệu hiệu chuẩn để tính ra giá trị lực hoặc khối lượng phục vụ hiển thị, giám sát hoặc truyền tới PLC và hệ thống điều khiển.

Ứng dụng tiêu biểu

Nhờ khả năng đo theo hai chiều kéo và nén, CTL10000 thích hợp cho nhiều bài toán đo lực công nghiệp tải lớn. Cảm biến có thể được tích hợp vào hệ thống cân treo, cơ cấu thanh kéo, máy thử lực, thiết bị kiểm tra tải, hệ thống giám sát lực căng, dây chuyền sản xuất hoặc các kết cấu cần chuyển lực cơ học thành tín hiệu điện để giám sát và điều khiển.

Trong hệ thống tự động hóa, CTL10000 thường phối hợp với bộ truyền trọng lượng hoặc bộ số hóa load cell. Sau khi tín hiệu mV/V được xử lý, dữ liệu đo có thể được sử dụng cho hiển thị tại chỗ, cảnh báo giới hạn tải, ghi nhận dữ liệu hoặc đưa vào PLC/HMI tùy theo thiết bị điện tử cân được lựa chọn.

4. Cam kết và nơi mua Laumas CTL10000

Khi lựa chọn cảm biến lực căng Laumas CTL10000 chính hãng, việc xác định đúng tải trọng, kiểu liên kết cơ khí, bộ hiển thị hoặc transmitter tương thích và điều kiện môi trường là rất quan trọng. Đặc biệt với hệ thống tải lớn, cần thiết kế cơ khí để lực truyền đúng trục và kiểm tra sơ đồ dây theo tài liệu kỹ thuật trước khi vận hành.

Khách hàng có nhu cầu mua CTL10000, tư vấn lựa chọn thiết bị đọc tín hiệu, phụ kiện khớp cầu hoặc xây dựng hệ thống cân – đo lực có thể đặt mua hàng chính hãng tại thietbicodien. Chúng tôi hướng tới cung cấp đúng model, đúng cấu hình và thông tin kỹ thuật phù hợp cho từng ứng dụng công nghiệp.

Câu hỏi thường gặp (FAQ)

CTL10000 có tải trọng định mức bao nhiêu?

Laumas CTL10000 có tải trọng danh định 10.000 kg. Khi lựa chọn cảm biến cần tính đến tải làm việc thực tế, tải động và điều kiện cơ khí của hệ thống thay vì chỉ dựa vào tải tĩnh lớn nhất.

CTL10000 đo được lực kéo hay lực nén?

CTL10000 thuộc dòng CTL được Laumas thiết kế cho cả đo lực kéo và lực nén. Điều quan trọng là lực phải được truyền theo đúng trục cảm biến và cơ cấu lắp đặt phải hạn chế tải ngang hoặc mô-men uốn.

Laumas CTL10000 sử dụng loại tín hiệu nào?

Cảm biến sử dụng nguyên lý strain gauge cầu Wheatstone và cung cấp tín hiệu analog mV/V. Vì tín hiệu có biên độ nhỏ, CTL10000 cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích thay vì đưa trực tiếp vào một ngõ vào điện áp thông thường của PLC.

CTL10000 có thể kết nối trực tiếp với PLC không?

Thông thường cần một thiết bị trung gian có đầu vào load cell để cấp điện áp kích thích, khuếch đại và chuyển đổi tín hiệu mV/V. Sau đó weight transmitter hoặc bộ số hóa có thể truyền dữ liệu tới PLC bằng tín hiệu analog hoặc giao tiếp số tùy model thiết bị xử lý được sử dụng.

CTL10000 có chống nước không?

Phiên bản tiêu chuẩn có cấp bảo vệ IP68. Laumas cũng công bố tùy chọn IP69K theo yêu cầu cho dòng CTL; cần xác nhận đúng cấu hình khi đặt hàng nếu môi trường sử dụng có yêu cầu vệ sinh bằng tia nước áp lực cao.

CTL10000 dùng ren liên kết kích thước nào?

Phiên bản tải 10.000 kg của dòng CTL sử dụng ren liên kết M30 x 2. Có thể kết hợp phụ kiện khớp cầu tương ứng để hỗ trợ truyền lực dọc trục và giảm ảnh hưởng của sai lệch cơ khí.

Cần lưu ý gì khi lắp đặt CTL10000?

Cần bảo đảm tải truyền theo trục cảm biến, tránh lực ngang, xoắn và mô-men uốn; không vượt quá giới hạn tải cho phép; cố định cáp tránh lực kéo trực tiếp lên đầu cáp; tách cáp tín hiệu khỏi nguồn gây nhiễu và thực hiện đấu EXC, SIG, SENSE tùy chọn cùng shield đúng theo tài liệu của Laumas và thiết bị điện tử cân.
