1. TBT60000 | Cảm biến lực căng Laumas TBT60000 – giới thiệu và nguồn gốc thương hiệu

TBT60000 | Cảm biến lực căng Laumas TBT60000 là load cell chuyên dùng để đo lực kéo thuộc dòng TBT của Laumas. Sản phẩm được thiết kế cho các hệ thống tải lớn, trong đó lực cơ học được truyền dọc trục qua các lỗ liên kết dành cho shackle hoặc cơ cấu chịu tải phù hợp.

Laumas là thương hiệu Italia chuyên về công nghệ cân và định lượng công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell, phụ kiện đấu nối và các giải pháp tích hợp dữ liệu cân vào hệ thống tự động hóa.

Điểm quan trọng khi lựa chọn model TBT60000 là đây là cảm biến thuộc nhóm tension load cell. Vì vậy sản phẩm phù hợp với tải treo, cơ cấu kéo, hệ thống thử tải và các ứng dụng mà lực được truyền theo đúng trục kéo của cảm biến, thay vì sử dụng như một load cell kéo/nén đa dụng.

2. Ưu điểm và tính năng nổi bật của Laumas TBT60000

• Chuyên đo lực kéo tải lớn, phù hợp với các cơ cấu treo và đường truyền lực công nghiệp.
• Thiết kế các lỗ chịu tải cho phép kết nối với shackle hoặc phụ kiện cơ khí được lựa chọn phù hợp với hệ thống.
• Thân cảm biến sử dụng vật liệu chống ăn mòn phù hợp với nhiều môi trường công nghiệp.
• Nguyên lý strain gauge giúp chuyển lực kéo thành tín hiệu điện để xử lý bằng thiết bị điện tử cân.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Cấp bảo vệ cao hỗ trợ sử dụng trong các ứng dụng có yêu cầu khắt khe về bụi và độ ẩm.
• Có tùy chọn hai cầu Wheatstone độc lập để phục vụ những kiến trúc yêu cầu dự phòng hoặc hai chuỗi đo riêng biệt.
• Dữ liệu sau khi được thiết bị điện tử xử lý có thể tích hợp vào PLC, HMI, SCADA hoặc hệ thống giám sát tải.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	60.000 kg
Kiểu tải đo	Lực kéo
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,08%
Cấp bảo vệ	IP68
Kiểu liên kết cơ khí	Lỗ liên kết dành cho shackle
Tiêu chuẩn thiết kế dòng sản phẩm	Chế tạo theo OIML R60
Tùy chọn dự phòng	Hai cầu Wheatstone strain gauge 350 Ω độc lập với hai cáp đầu ra

3. Chức năng, nguyên lý hoạt động và ứng dụng của TBT60000

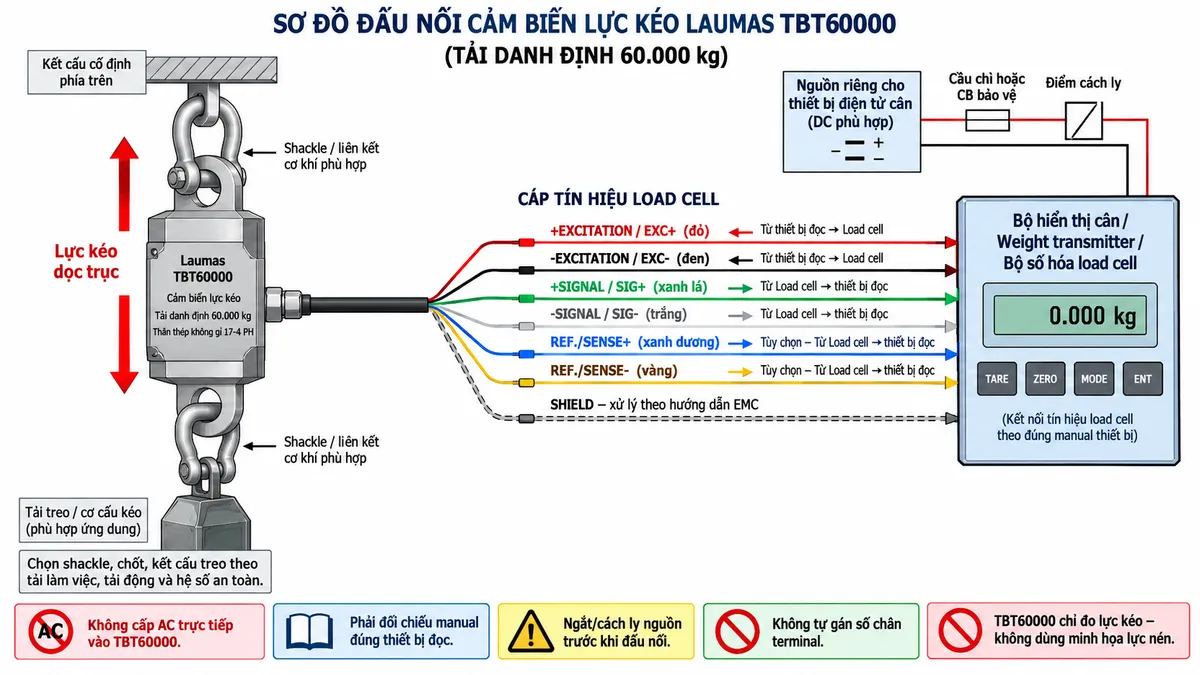

Kết nối TBT60000 với hệ thống đo lực

Load cell Laumas TBT60000 hoạt động như phần tử biến đổi lực trong một chuỗi đo hoàn chỉnh. Về cơ khí, một đầu cảm biến được liên kết với kết cấu cố định và đầu còn lại liên kết với tải hoặc cơ cấu kéo thông qua shackle, chốt và phụ kiện chịu tải được lựa chọn phù hợp.

Về điện, TBT60000 được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell. Thiết bị điện tử cấp điện áp excitation tới cầu Wheatstone bên trong cảm biến và tiếp nhận tín hiệu vi sai được tạo ra khi có lực kéo tác động.

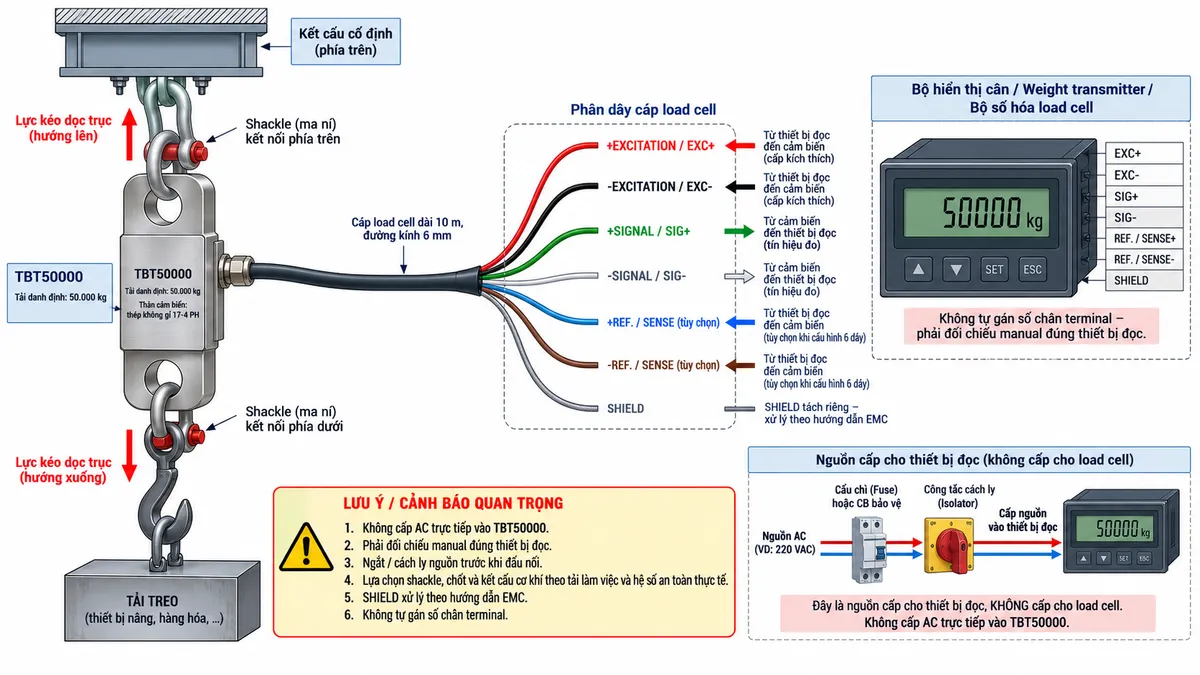

Các đường EXC+ và EXC- đảm nhiệm việc cấp điện áp kích thích cho cầu đo. SIG+ và SIG- đưa tín hiệu đo từ cảm biến về thiết bị điện tử. Nếu đúng cấu hình cảm biến và thiết bị đọc hỗ trợ kết nối sense, các đường REF./SENSE+ và REF./SENSE- được sử dụng để phản hồi điện áp tại load cell nhằm hỗ trợ bù ảnh hưởng của sụt áp trên dây dẫn.

Shield của cáp cần được xử lý theo hướng dẫn EMC của thiết bị đọc và hệ thống nối đất thực tế. Do cách bố trí terminal thay đổi theo từng bộ hiển thị, transmitter hoặc digitizer, không nên tự suy đoán số chân đấu nối; kỹ thuật viên cần đối chiếu đúng manual của thiết bị điện tử được sử dụng.

Nguồn nuôi dành cho bộ hiển thị hoặc transmitter phải được bố trí riêng theo yêu cầu của thiết bị. Nên có cầu chì, CB hoặc phần tử bảo vệ phù hợp cùng điểm cách ly nguồn để phục vụ kiểm tra và bảo trì. Không cấp nguồn điện lưới trực tiếp vào các dây của load cell.

Nguyên lý hoạt động của cảm biến lực TBT60000

Nguyên lý strain gauge của TBT60000 dựa trên biến dạng đàn hồi rất nhỏ của phần tử đo khi cảm biến chịu lực kéo dọc trục. Lực từ hệ thống treo được truyền qua shackle và các lỗ chịu tải vào thân cảm biến.

Khi phần tử đàn hồi chịu ứng suất, các strain gauge gắn tại vùng đo cũng biến dạng theo. Sự biến dạng này làm điện trở của strain gauge thay đổi. Các strain gauge được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở thành tín hiệu điện vi sai.

Bộ điện tử cân cung cấp excitation cho cầu Wheatstone. Khi tải thay đổi, độ mất cân bằng của cầu cũng thay đổi, làm tín hiệu vi sai tại SIG+ và SIG- biến thiên tỷ lệ với lực tác động.

Tín hiệu load cell có biên độ nhỏ nên trước tiên cần được khuếch đại. Tiếp theo, bộ chuyển đổi A/D chuyển tín hiệu analog thành dữ liệu số. Thiết bị điện tử thực hiện hiệu chuẩn, lọc nhiễu, zero, tare và các phép tính cần thiết để chuyển dữ liệu thô thành giá trị tải hoặc khối lượng có thể sử dụng.

Kết quả sau xử lý có thể được hiển thị tại chỗ hoặc truyền tới PLC, HMI, SCADA và hệ thống điều khiển thông qua các giao diện được hỗ trợ bởi thiết bị điện tử cân. Load cell vì vậy đóng vai trò cảm biến đầu vào, còn việc khuếch đại, số hóa và truyền thông được thực hiện ở thiết bị đọc.

Ứng dụng của TBT60000 trong hệ thống công nghiệp

Cảm biến lực kéo tải lớn TBT60000 phù hợp với hệ thống thử tải, cơ cấu treo công nghiệp, thiết bị kiểm tra kết cấu, máy kéo thử, hệ thống giám sát tải nâng và các ứng dụng cần đo lực trực tiếp trên đường truyền lực.

Trong hệ thống tự động hóa, load cell có thể kết hợp với weight transmitter để chuyển giá trị đo thành tín hiệu hoặc dữ liệu mà PLC có thể xử lý. PLC sau đó có thể thực hiện giám sát tải, tạo cảnh báo, ghi dữ liệu, hiển thị trạng thái trên HMI hoặc phối hợp với các chức năng điều khiển khác của máy.

Đối với kiến trúc cần dự phòng, tùy chọn hai cầu Wheatstone độc lập cho phép tạo hai chuỗi tín hiệu riêng. Tuy nhiên, nếu sử dụng cho mục đích an toàn chức năng, toàn bộ hệ thống từ cảm biến, thiết bị điện tử đến logic điều khiển phải được thiết kế và đánh giá theo tiêu chuẩn an toàn áp dụng.

Lưu ý về lắp đặt cơ khí

TBT60000 cần được bố trí sao cho lực truyền đúng theo trục giữa hai lỗ chịu tải. Shackle, chốt, tai treo, dầm đỡ và toàn bộ kết cấu cơ khí phải được lựa chọn dựa trên tải làm việc thực tế, tải động, điều kiện vận hành và hệ số an toàn cần thiết.

Không nên chỉ dựa vào khả năng chịu tải của load cell để lựa chọn shackle. Khả năng chịu tải của hệ thống luôn bị giới hạn bởi thành phần yếu nhất trong toàn bộ chuỗi chịu lực.

Cần hạn chế lực ngang, tải lệch tâm, mô-men uốn và xoắn tác động lên cảm biến. Cáp tín hiệu cũng không được sử dụng như bộ phận chịu lực và cần được cố định để tránh kéo căng, cọ xát hoặc va đập trong quá trình vận hành.

Lưu ý về tín hiệu và chống nhiễu EMC

Do tín hiệu load cell có mức điện áp nhỏ, tuyến cáp cảm biến nên được bố trí cách xa cáp động lực, đầu ra biến tần, động cơ, contactor và các nguồn nhiễu điện từ mạnh.

Shield và tiếp địa cần được xử lý theo đúng khuyến nghị của thiết bị đọc. Không nên áp dụng một cách đấu shield duy nhất cho mọi hệ thống bởi phương án tối ưu còn phụ thuộc cấu trúc tủ điện, tuyến cáp và hệ thống tiếp địa tại công trình.

4. Cam kết và nơi mua TBT60000 chính hãng

Khi lựa chọn TBT60000 chính hãng, khách hàng nên xác định đồng thời yêu cầu tải, kiểu kết cấu treo, shackle, điều kiện môi trường, thiết bị điện tử cân và yêu cầu tích hợp với hệ thống điều khiển. Việc lựa chọn đồng bộ giúp hệ thống hoạt động ổn định và giảm rủi ro do tải lệch trục hoặc cấu hình điện không phù hợp.

Khách hàng có nhu cầu mua cảm biến lực căng Laumas TBT60000, bộ hiển thị cân, weight transmitter, bộ số hóa load cell hoặc phụ kiện liên quan có thể liên hệ và đặt hàng chính hãng tại thietbicodien. thietbicodien hỗ trợ đối chiếu model và tư vấn giải pháp phù hợp cho hệ thống đo lực, cân tải lớn và tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

TBT60000 là cảm biến lực kéo hay kéo/nén?

TBT60000 thuộc dòng tension load cell và được thiết kế để đo lực kéo truyền qua các lỗ liên kết dành cho shackle. Không nên sử dụng như một load cell kéo/nén đa dụng nếu không có chỉ dẫn riêng của nhà sản xuất.

TBT60000 phù hợp với những ứng dụng nào?

Sản phẩm phù hợp với hệ thống thử tải, tải treo, cơ cấu kéo, thiết bị kiểm tra kết cấu và các hệ thống công nghiệp cần giám sát lực trên đường truyền tải.

TBT60000 hoạt động theo nguyên lý gì?

Cảm biến sử dụng strain gauge và cầu Wheatstone. Lực kéo làm phần tử đàn hồi biến dạng, từ đó làm thay đổi điện trở strain gauge và tạo tín hiệu điện vi sai tỷ lệ với tải.

Có thể kết nối TBT60000 trực tiếp với PLC không?

Thông thường PLC không đọc trực tiếp tín hiệu cầu strain gauge. Hệ thống cần bộ hiển thị, weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi và đưa giá trị đo sang dạng phù hợp với PLC.

EXC+ và EXC- có chức năng gì?

EXC+ và EXC- là các đường điện áp kích thích từ thiết bị điện tử cân tới cầu Wheatstone bên trong load cell.

SIG+ và SIG- dùng để làm gì?

SIG+ và SIG- là hai đường tín hiệu đo vi sai từ load cell trở về bộ hiển thị, transmitter hoặc bộ số hóa để khuếch đại và xử lý.

REF./SENSE có bắt buộc phải sử dụng không?

Không. Đường sense chỉ áp dụng khi đúng cấu hình load cell và thiết bị đọc hỗ trợ. Khi được sử dụng, chúng giúp thiết bị đọc phản hồi điện áp excitation tại cảm biến và hỗ trợ bù sụt áp trên đường dây.

Có thể cấp nguồn AC trực tiếp cho TBT60000 không?

Không. Load cell strain gauge phải được cấp điện áp kích thích từ thiết bị điện tử cân tương thích. Không đưa nguồn điện lưới AC trực tiếp vào các dây của cảm biến.

TBT60000 có tùy chọn dự phòng tín hiệu không?

Có. Dòng TBT có tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra, phục vụ những hệ thống cần hai chuỗi đo riêng biệt hoặc kiến trúc dự phòng.

Tại sao phải đặc biệt chú ý tới shackle khi lắp TBT60000?

Shackle, chốt và kết cấu treo là thành phần trực tiếp truyền lực vào cảm biến. Chúng phải được lựa chọn theo tải làm việc, tải động và hệ số an toàn thực tế; khả năng chịu tải của toàn hệ thống không thể chỉ dựa vào thông số của load cell.
