SL1000 | Cảm biến lực căng Laumas SL1000 là load cell kéo/nén thuộc dòng SL của Laumas, được thiết kế để chuyển đổi lực cơ học tác động theo phương dọc trục thành tín hiệu điện phục vụ hệ thống cân và đo lực công nghiệp. Với tải danh định 1000 kg, model SL1000 phù hợp cho cơ cấu thanh kéo, cân treo, máy thử lực, thiết bị kiểm tra tải và các hệ thống tự động hóa cần giám sát lực kéo hoặc lực nén.

Laumas được thành lập tại Italia năm 1984 và chuyên phát triển các giải pháp cân điện tử công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell cùng nhiều thành phần phục vụ cân, định lượng và tự động hóa. Dòng SL có nhiều mức tải từ 25 kg đến 2500 kg, trong đó phiên bản 1000 kg thuộc nhóm được Laumas công bố cấp chính xác C3/C4 theo OIML R60.

Ưu điểm và tính năng nổi bật của Laumas SL1000

Load cell Laumas SL1000 kết hợp khả năng đo lực hai chiều với kết cấu cơ khí chắc chắn, thích hợp cho nhiều hệ thống cân và máy công nghiệp. Cảm biến được chế tạo từ thép AISI 4340 mạ niken và đạt cấp bảo vệ IP67, giúp đáp ứng tốt các điều kiện làm việc công nghiệp thông thường.

• Đo được cả lực kéo và lực nén khi tải được truyền đúng theo trục cảm biến.
• Tải danh định 1000 kg, phù hợp với các ứng dụng đo lực và cân tải trung bình đến lớn.
• Phần tử cảm biến bằng thép AISI 4340 mạ niken.
• Cấp bảo vệ IP67 hỗ trợ làm việc trong môi trường có bụi và độ ẩm.
• Cấp chính xác C3/C4 theo OIML R60.
• Tín hiệu cầu strain gauge dạng mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Có thể kết hợp với khớp cầu phù hợp để giảm ảnh hưởng của tải lệch và mô-men lên phép đo.
• Có thể đưa dữ liệu đã xử lý tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân hỗ trợ giao tiếp công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	1000 kg
Vật liệu	Thép AISI 4340 mạ niken
Cấp chính xác	C3 / C4 theo OIML R60
Số khoảng kiểm định	C3: 3000; C4: 4000
Khoảng kiểm định tối thiểu	C3: Emax/15000; C4: Emax/20000
Sai số tổng hợp	≤ ±0,02%; C4: ≤ ±0,017%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,2%
Điện trở đầu vào	350 Ω ±3,5 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Cân bằng điểm 0	±1%
Điện trở cách điện	≥ 5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Điện áp cấp tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,4 mm
Cáp kết nối	Dài 10 m, đường kính 5 mm, 4 lõi x 0,24 mm²
Ren kết nối phụ kiện khớp cầu	M12 x 1,75
Trọng lượng tịnh	0,9 kg

Chức năng, nguyên lý hoạt động và ứng dụng của SL1000

Chức năng đo lực kéo và lực nén

Cảm biến lực kéo/nén SL1000 được lắp trực tiếp vào đường truyền lực giữa hai bộ phận cơ khí. Khi cơ cấu tạo lực kéo hoặc lực nén theo phương dọc trục, tải được truyền tới phần tử đàn hồi bên trong cảm biến. Biến dạng cơ học rất nhỏ của phần tử này được các strain gauge chuyển thành sự thay đổi điện trở để tạo tín hiệu điện tỷ lệ với tải.

Để đạt độ ổn định cao, lực nên tác động càng gần trục đo của cảm biến càng tốt. Trong các cơ cấu thanh kéo, cân treo hoặc máy thử lực, việc sử dụng liên kết tự lựa hay khớp cầu EM12DADO M12 x 1,75 phù hợp giúp hạn chế tải ngang, mô-men và sai lệch cơ khí truyền vào load cell.

Kết nối SL1000 với thiết bị điện tử cân

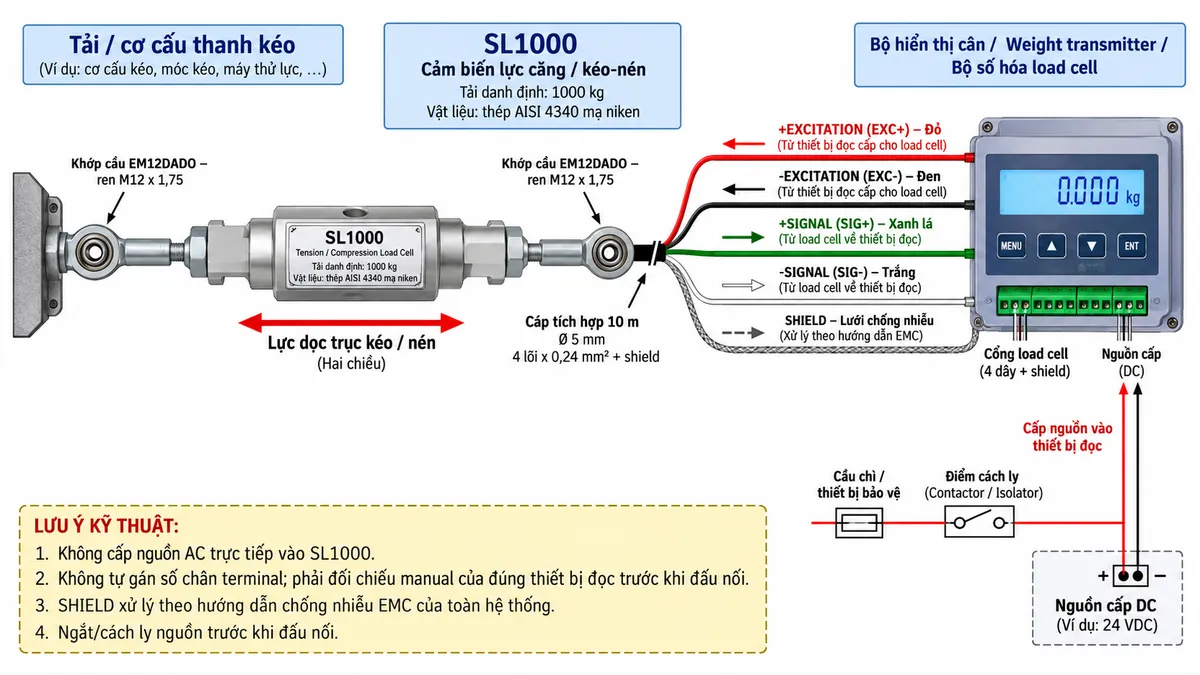

SL1000 là load cell strain gauge analog và cần kết nối với thiết bị điện tử cân tương thích. Bộ hiển thị hoặc weight transmitter cấp điện áp kích thích cho cầu đo qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai qua SIG+ và SIG-. Theo sơ đồ điện của dòng SL, +SIGNAL sử dụng dây xanh lá, +EXCITATION sử dụng dây đỏ, -SIGNAL sử dụng dây trắng và -EXCITATION sử dụng dây đen.

Phiên bản SL1000 sử dụng cáp dài 10 m, đường kính 5 mm với bốn lõi tín hiệu. Shield của cáp có nhiệm vụ hỗ trợ chống nhiễu và cần được xử lý theo thiết kế EMC, phương án nối đất và hướng dẫn của thiết bị điện tử cân trong toàn hệ thống.

Nguyên lý cầu Wheatstone và tín hiệu mV/V

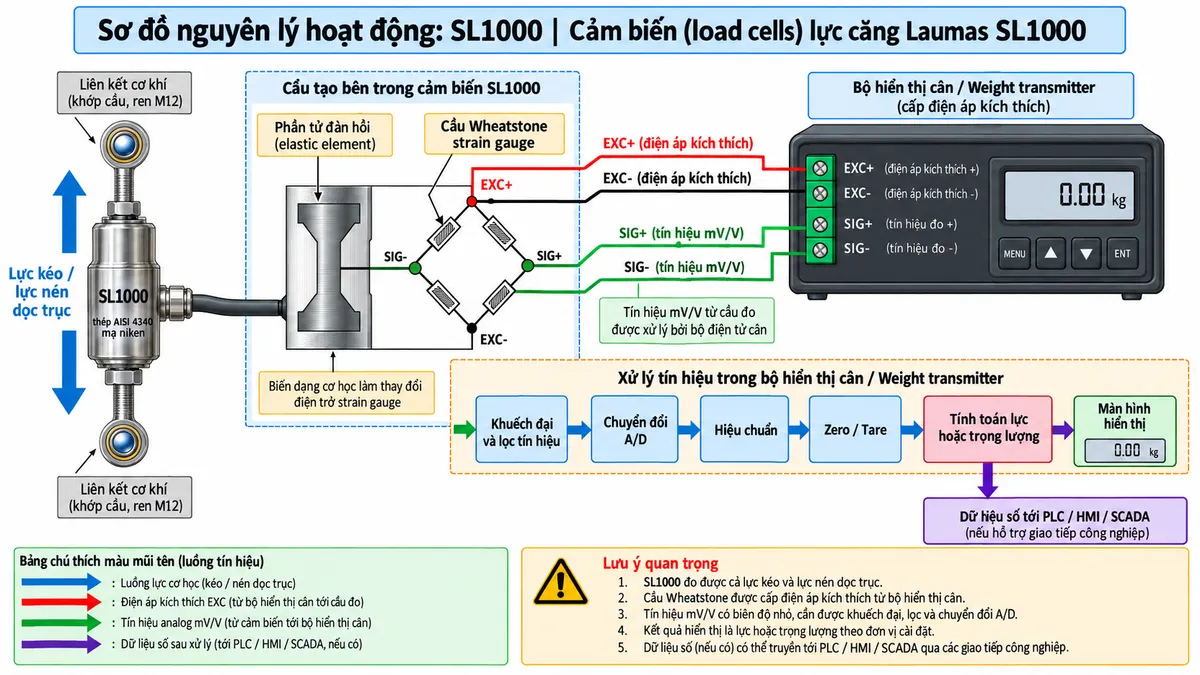

Bên trong Laumas SL1000, các strain gauge được bố trí trên phần tử đàn hồi và mắc thành cầu Wheatstone. Khi tải tác động, phần tử đàn hồi biến dạng rất nhỏ làm điện trở của các strain gauge thay đổi. Cầu đo bị mất cân bằng và tạo ra tín hiệu điện vi sai giữa SIG+ và SIG-, tỷ lệ với lực đang tác động lên cảm biến.

Tín hiệu đầu ra có mức mV/V nên cần được đưa vào mạch đầu vào load cell chuyên dụng. Bộ điện tử cân thực hiện khuếch đại và lọc tín hiệu, sau đó chuyển đổi analog sang số. Dữ liệu tiếp tục được hiệu chuẩn, thực hiện Zero/Tare và tính toán thành giá trị lực hoặc trọng lượng để hiển thị.

Nếu bộ hiển thị hoặc weight transmitter có giao tiếp công nghiệp, giá trị sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA để phục vụ giám sát, điều khiển, cảnh báo và lưu trữ dữ liệu.

Ứng dụng điển hình của SL1000

Load cell lực căng Laumas SL1000 phù hợp với các ứng dụng cần đo lực kéo hoặc nén ở tải danh định 1000 kg và yêu cầu kết nối với hệ thống cân điện tử.

• Máy thử lực kéo và lực nén.
• Cơ cấu thanh kéo trong máy móc công nghiệp.
• Hệ thống cân treo và giám sát tải dạng treo.
• Máy ép, máy lắp ráp và thiết bị kiểm tra lực.
• Hệ thống cân định lượng và cân tự động.
• Giám sát lực trong dây chuyền sản xuất.
• Hệ thống đo lực kết nối PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt và sử dụng SL1000

Để load cell 1000 kg SL1000 hoạt động chính xác, hai đầu liên kết cần được bố trí đồng trục và hạn chế tối đa lực ngang, mô-men xoắn hoặc mô-men uốn. Khớp cầu giúp cơ cấu tự lựa khi có sai lệch nhỏ, nhưng không thay thế cho một thiết kế cơ khí đúng nguyên tắc.

Không nên sử dụng mức quá tải an toàn hoặc quá tải giới hạn như tải làm việc bình thường. Nếu máy có tải động, rung hoặc va đập, cần tính hệ số an toàn phù hợp. Cáp tín hiệu nên được đi tách khỏi dây động lực, biến tần và các nguồn nhiễu điện từ mạnh; đồng thời cần tránh kéo căng, kẹp ép hoặc uốn gập tại vị trí cáp đi ra khỏi cảm biến.

Cam kết và nơi mua Laumas SL1000 chính hãng

Khi lựa chọn SL1000 Laumas chính hãng, cần xác định đúng tải làm việc, tải động, phương truyền lực, cơ cấu liên kết, điều kiện môi trường và thiết bị điện tử cân sử dụng. Việc lựa chọn đồng bộ load cell, phụ kiện cơ khí và weight transmitter giúp hệ thống đạt độ ổn định tốt hơn và thuận tiện khi tích hợp vào dây chuyền tự động hóa.

Quý khách cần mua cảm biến lực căng Laumas SL1000, tư vấn lựa chọn khớp cầu, bộ hiển thị cân, weight transmitter hoặc giải pháp kết nối phù hợp, hãy liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng và báo giá theo nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

Laumas SL1000 đo lực kéo hay lực nén?

SL1000 là load cell tension/compression nên có thể đo cả lực kéo và lực nén khi tải tác động đúng theo phương dọc trục của cảm biến.

Tải danh định của SL1000 là bao nhiêu?

SL1000 có tải danh định 1000 kg. Khi sử dụng trong máy có tải động hoặc va đập, cần tính thêm hệ số an toàn phù hợp thay vì chỉ căn cứ vào tải tĩnh danh định.

SL1000 có đạt OIML R60 không?

Có. Phiên bản 1000 kg của dòng SL được Laumas công bố với cấp chính xác C3/C4 theo OIML R60.

Cáp của SL1000 dài bao nhiêu?

SL1000 sử dụng cáp dài 10 m, đường kính 5 mm và gồm bốn lõi tín hiệu 0,24 mm² cùng shield chống nhiễu.

Màu dây tín hiệu của SL1000 được quy định như thế nào?

Theo sơ đồ kết nối của dòng SL, +SIGNAL là dây xanh lá, +EXCITATION là dây đỏ, -SIGNAL là dây trắng và -EXCITATION là dây đen. Shield được xử lý riêng theo yêu cầu EMC của toàn hệ thống.

Khớp cầu nào phù hợp với SL1000?

Đối với phiên bản SL1000, phụ kiện khớp cầu EM12DADO với ren M12 x 1,75 thuộc nhóm phụ kiện được Laumas chỉ định cho các load cell SL từ 200 kg đến 1000 kg.

SL1000 có thể kết nối trực tiếp với PLC không?

SL1000 tạo tín hiệu analog mV/V từ cầu strain gauge. Thông thường cần sử dụng weight transmitter, bộ hiển thị cân hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu trước khi truyền dữ liệu tới PLC.

Có được cấp nguồn AC trực tiếp vào SL1000 không?

Không. SL1000 chỉ nhận điện áp kích thích phù hợp từ mạch đầu vào load cell của bộ điện tử cân. Nguồn AC hoặc nguồn hệ thống phải cấp cho bộ hiển thị hoặc transmitter theo đúng tài liệu của thiết bị, không đưa trực tiếp vào cảm biến.
