TBT40000 | Cảm biến (load cells) lực căng Laumas TBT40000

1. TBT40000 | Cảm biến lực căng Laumas TBT40000 – giới thiệu và nguồn gốc thương hiệu

TBT40000 | Cảm biến lực căng Laumas TBT40000 là load cell chuyên đo lực kéo thuộc dòng TBT của Laumas. Model TBT40000 có tải danh định 40.000 kg, sử dụng thân thép không gỉ 17-4 PH và kết cấu lỗ liên kết dành cho shackle, phù hợp với các hệ thống treo, thử tải và giám sát lực kéo tải lớn trong công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều thiết bị phục vụ tích hợp hệ thống cân với tự động hóa công nghiệp.

Dòng TBT của Laumas bao gồm các cấp tải lớn, trong đó TBT40000 được thiết kế cho đo lực kéo dọc trục. Cảm biến sử dụng phần tử đo strain gauge để biến đổi tải cơ học thành tín hiệu điện, sau đó tín hiệu được bộ điện tử cân xử lý thành giá trị tải hoặc khối lượng.

2. Ưu điểm và tính năng nổi bật của Laumas TBT40000

• Tải danh định 40.000 kg, phù hợp với các ứng dụng đo lực kéo tải lớn.
• Chuyên dùng cho lực kéo với kết cấu lỗ liên kết dành cho shackle, thuận tiện tích hợp vào đường truyền tải cơ khí.
• Thân bằng thép không gỉ 17-4 PH, hướng tới độ bền cơ học và khả năng sử dụng lâu dài trong môi trường công nghiệp.
• Sai số tổng hợp tối đa ±0,08%, đáp ứng các ứng dụng giám sát tải cần độ ổn định tốt.
• Cấp bảo vệ IP68 cho dòng tải này, phù hợp với nhiều môi trường công nghiệp có bụi và độ ẩm.
• Tín hiệu strain gauge tương thích với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell phù hợp.
• Có tùy chọn hai cầu Wheatstone strain gauge 350 Ω độc lập với hai cáp đầu ra, phục vụ các kiến trúc yêu cầu dự phòng hoặc hệ thống an toàn kép.
• Dòng sản phẩm có các phiên bản dành cho môi trường đặc thù; việc lựa chọn phải căn cứ chính xác mã hàng và yêu cầu của dự án.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	40.000 kg
Loại tải đo	Lực kéo
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,08%
Cấp bảo vệ	IP68
Kiểu liên kết cơ khí	Lỗ liên kết dành cho shackle
Tùy chọn dự phòng	Hai cầu Wheatstone strain gauge 350 Ω độc lập với hai cáp đầu ra

3. Chức năng, nguyên lý hoạt động và ứng dụng của TBT40000

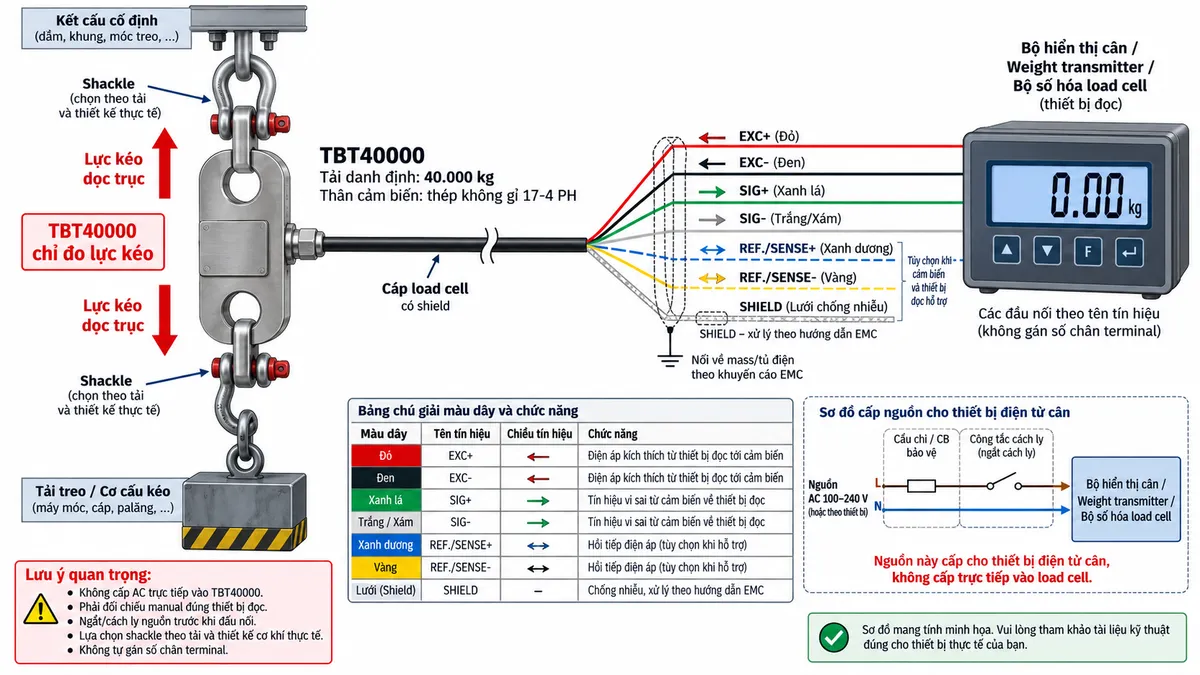

Kết nối TBT40000 với thiết bị điện tử cân

Load cell Laumas TBT40000 là cảm biến strain gauge thụ động. Cảm biến không được cấp nguồn điện lưới trực tiếp mà phải làm việc cùng bộ hiển thị cân, weight transmitter hoặc bộ số hóa có ngõ vào dành cho load cell analog.

Trong cấu hình điển hình, thiết bị điện tử cân cấp điện áp excitation tới cầu đo của cảm biến qua EXC+ và EXC-. Khi lực kéo tác động, tín hiệu vi sai được đưa từ TBT40000 về thiết bị đọc qua SIG+ và SIG-. Nếu cấu hình cảm biến và thiết bị đọc hỗ trợ kết nối 6 dây, REF./SENSE+ và REF./SENSE- được sử dụng làm đường phản hồi điện áp để hỗ trợ bù sụt áp trên đường cáp.

Shield của cáp cần được xử lý theo hướng dẫn EMC của bộ điện tử cân và kiến trúc nối đất thực tế. Không nên tự suy đoán số chân terminal của thiết bị đọc vì cách bố trí đầu nối phụ thuộc từng model indicator, transmitter hoặc digitizer.

Nguồn riêng của thiết bị điện tử cân nên được đưa qua cầu chì, CB hoặc thiết bị bảo vệ phù hợp và có điểm cách ly phục vụ bảo trì. Cần ngắt và cách ly nguồn trước khi thực hiện đấu nối.

Nguyên lý hoạt động của cảm biến lực TBT40000

Nguyên lý đo lực bằng strain gauge của TBT40000 bắt đầu khi lực kéo dọc trục được truyền qua hai shackle vào các lỗ chịu tải của cảm biến. Lực tác động tạo ra một mức biến dạng đàn hồi rất nhỏ trên phần tử đo bên trong thân load cell.

Các strain gauge được bố trí trên vùng biến dạng sẽ thay đổi điện trở theo mức biến dạng cơ học. Các phần tử này tạo thành cầu Wheatstone, nhờ đó biến đổi sự thay đổi điện trở thành tín hiệu điện vi sai tỷ lệ với lực kéo đang tác động.

Bộ điện tử cân cung cấp điện áp kích thích cho cầu Wheatstone và tiếp nhận tín hiệu đo. Tín hiệu analog mức thấp được khuếch đại, chuyển đổi A/D và xử lý số. Sau quá trình hiệu chuẩn, lọc nhiễu, zero hoặc tare, thiết bị có thể quy đổi dữ liệu thành giá trị tải hoặc khối lượng.

Dữ liệu sau xử lý có thể được hiển thị trực tiếp hoặc truyền qua weight transmitter hay bộ số hóa tới PLC, HMI, SCADA và hệ thống điều khiển. Nhờ vậy, TBT40000 có thể trở thành phần tử đo trong hệ thống giám sát tải và tự động hóa hoàn chỉnh.

Ứng dụng của TBT40000 trong công nghiệp

Với khả năng đo lực kéo tải lớn, TBT40000 phù hợp cho các hệ thống thử tải, tải treo công nghiệp, cơ cấu kéo, thiết bị kiểm tra kết cấu, hệ thống nâng có giám sát tải và các máy cần đo lực trên đường truyền cơ khí.

Trong các hệ thống tự động hóa, tín hiệu từ TBT40000 có thể được weight transmitter hoặc bộ số hóa chuyển đổi sang dạng dữ liệu phù hợp cho PLC. Giá trị đo có thể được sử dụng để giám sát tải, cảnh báo quá tải, ghi lịch sử hoặc tham gia vào thuật toán điều khiển của máy.

Tùy chọn hai cầu Wheatstone độc lập cho phép xây dựng hai chuỗi đo riêng biệt. Khi sử dụng cho mục đích dự phòng hoặc chức năng an toàn, toàn bộ kiến trúc phải được thiết kế và đánh giá ở cấp hệ thống.

Lưu ý khi lắp đặt TBT40000

Shackle, chốt, kết cấu treo và toàn bộ đường truyền lực phải được lựa chọn dựa trên tải làm việc, tải động và hệ số an toàn thực tế. Phụ kiện cơ khí không nên được chọn chỉ dựa trên tải danh định của load cell.

TBT40000 cần làm việc với lực kéo truyền đúng trục. Cần hạn chế tải ngang, tải lệch tâm, mô-men uốn hoặc các tác động cơ khí không mong muốn lên thân cảm biến và các lỗ liên kết.

Cáp load cell phải được bảo vệ khỏi lực kéo cơ học, va đập và các nguồn nhiễu điện từ mạnh. Việc bố trí cáp, shield và tiếp địa cần tuân thủ hướng dẫn EMC của bộ điện tử cân và hệ thống điện thực tế.

4. Cam kết và nơi mua TBT40000 chính hãng

Khi lựa chọn TBT40000 chính hãng, cần xác định đầy đủ tải làm việc, tải động, kiểu shackle, kết cấu treo, môi trường vận hành và loại thiết bị điện tử cân đi kèm. Việc lựa chọn đồng bộ giúp hệ thống đạt độ ổn định cao hơn và hạn chế rủi ro do lắp đặt hoặc chọn phụ kiện không phù hợp.

Khách hàng có nhu cầu mua cảm biến lực căng Laumas TBT40000, bộ hiển thị cân, weight transmitter, bộ số hóa load cell hoặc phụ kiện liên quan có thể liên hệ và đặt hàng chính hãng tại thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và tư vấn giải pháp phù hợp với hệ thống cân tải lớn, đo lực và tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

TBT40000 có tải danh định bao nhiêu?

TBT40000 có tải danh định 40.000 kg và thuộc dòng load cell lực kéo tải lớn TBT của Laumas.

TBT40000 đo lực kéo hay lực nén?

TBT40000 là load cell chuyên đo lực kéo. Lực được truyền qua các lỗ liên kết dành cho shackle; sản phẩm không nên được xem như cảm biến kéo/nén đa dụng.

Vật liệu thân TBT40000 là gì?

Phiên bản TBT hiện hành được Laumas công bố sử dụng thân bằng thép không gỉ 17-4 PH.

TBT40000 có cấp bảo vệ nào?

Đối với cấp tải 40.000 kg, dòng TBT được công bố với cấp bảo vệ IP68, phù hợp với nhiều điều kiện công nghiệp có yêu cầu bảo vệ cao trước bụi và nước.

TBT40000 kết nối với thiết bị điện tử nào?

Cảm biến có thể làm việc với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích với cầu đo strain gauge. Thiết bị điện tử thực hiện cấp excitation, khuếch đại và xử lý tín hiệu đo.

Có thể đấu TBT40000 trực tiếp vào PLC không?

Thông thường cần weight transmitter hoặc bộ số hóa load cell để xử lý tín hiệu cảm biến và chuyển sang dạng analog hoặc dữ liệu số phù hợp với PLC.

Đường REF./SENSE dùng để làm gì?

Khi cảm biến và thiết bị đọc hỗ trợ cấu hình 6 dây, REF./SENSE phản hồi điện áp excitation thực tế tại load cell, giúp thiết bị điện tử bù ảnh hưởng của sụt áp trên đường cáp.

TBT40000 có tùy chọn dự phòng tín hiệu không?

Có. Dòng TBT có tùy chọn hai cầu Wheatstone strain gauge 350 Ω độc lập với hai cáp đầu ra, phục vụ các thiết kế cần hai chuỗi đo riêng biệt.

Có thể cấp nguồn AC trực tiếp vào TBT40000 không?

Không. TBT40000 là load cell strain gauge thụ động. Cảm biến phải nhận điện áp kích thích từ bộ điện tử cân phù hợp và không được cấp điện lưới AC trực tiếp.
