SL300 | Cảm biến (load cells) lực căng Laumas SL300

SL300 | Cảm biến lực căng Laumas SL300 – giới thiệu & nguồn gốc thương hiệu

SL300 | Cảm biến lực căng Laumas SL300 là load cell kéo/nén thuộc dòng SL của Laumas, được thiết kế để đo lực tác động theo phương dọc trục trong các hệ thống cân và đo lực công nghiệp. Với tải danh định 300 kg, model SL300 phù hợp cho cơ cấu thanh kéo, cân treo, máy thử lực, máy sản xuất và các hệ thống tự động hóa cần giám sát lực kéo hoặc lực nén.

Laumas là thương hiệu Italia chuyên về công nghệ cân công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell cùng nhiều thành phần phục vụ cân, định lượng và tự động hóa. Dòng SL có các mức tải 25, 100, 200, 300, 500, 1000 và 2500 kg, trong đó SL300 thuộc nhóm được công bố cấp chính xác C3/C4 theo OIML R60.

Ưu điểm và tính năng nổi bật của Laumas SL300

Load cell Laumas SL300 kết hợp khả năng đo lực hai chiều với kết cấu thép mạ niken và cấp bảo vệ phù hợp cho môi trường công nghiệp. Cảm biến có thể được lắp trực tiếp trên đường truyền lực, giúp đơn giản hóa việc tích hợp vào máy móc và hệ thống cân.

• Đo được cả lực kéo và lực nén khi tải tác động đúng theo trục cảm biến.
• Thân cảm biến bằng thép AISI 4340 mạ niken, phù hợp với nhiều ứng dụng máy móc công nghiệp.
• Cấp bảo vệ IP67 hỗ trợ làm việc trong môi trường có bụi và độ ẩm.
• Cấp chính xác C3/C4 theo OIML R60, phù hợp với các hệ thống cân yêu cầu độ chính xác cao.
• Tín hiệu đầu ra dạng mV/V tương thích với nhiều bộ hiển thị cân và weight transmitter chuyên dụng.
• Cáp tích hợp giúp thuận tiện kết nối cảm biến tới thiết bị điện tử cân.
• Có thể tích hợp vào PLC, HMI hoặc SCADA thông qua bộ điện tử cân hỗ trợ giao tiếp công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	300 kg
Vật liệu	Thép AISI 4340 mạ niken
Cấp chính xác	C3 / C4 theo OIML R60
Số khoảng kiểm định	C3: 3000; C4: 4000
Sai số tổng hợp	≤ ±0,02%; C4: ≤ ±0,017%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,2%
Điện trở đầu vào	350 Ω ±3,5 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Cân bằng điểm 0	±1%
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Điện áp cấp tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,4 mm
Cáp kết nối	Dài 5 m, đường kính 5 mm, 4 lõi x 0,24 mm²

Chức năng, nguyên lý hoạt động và ứng dụng của SL300

Chức năng đo lực kéo và lực nén

Cảm biến lực kéo/nén SL300 được lắp trên đường truyền lực giữa hai bộ phận cơ khí. Khi hệ thống tạo lực kéo hoặc lực nén, tải tác động theo phương dọc trục lên phần tử đàn hồi bên trong cảm biến. Biến dạng rất nhỏ của phần tử này được chuyển đổi thành sự thay đổi điện trở của các strain gauge để tạo tín hiệu điện tỷ lệ với tải.

Để đạt kết quả đo ổn định, cơ cấu lắp đặt cần hạn chế lực ngang, tải lệch tâm và mô-men uốn. Các liên kết cơ khí có khả năng tự lựa hoặc khớp cầu phù hợp thường được sử dụng để giúp lực truyền qua load cell 300 kg gần với phương dọc trục thiết kế.

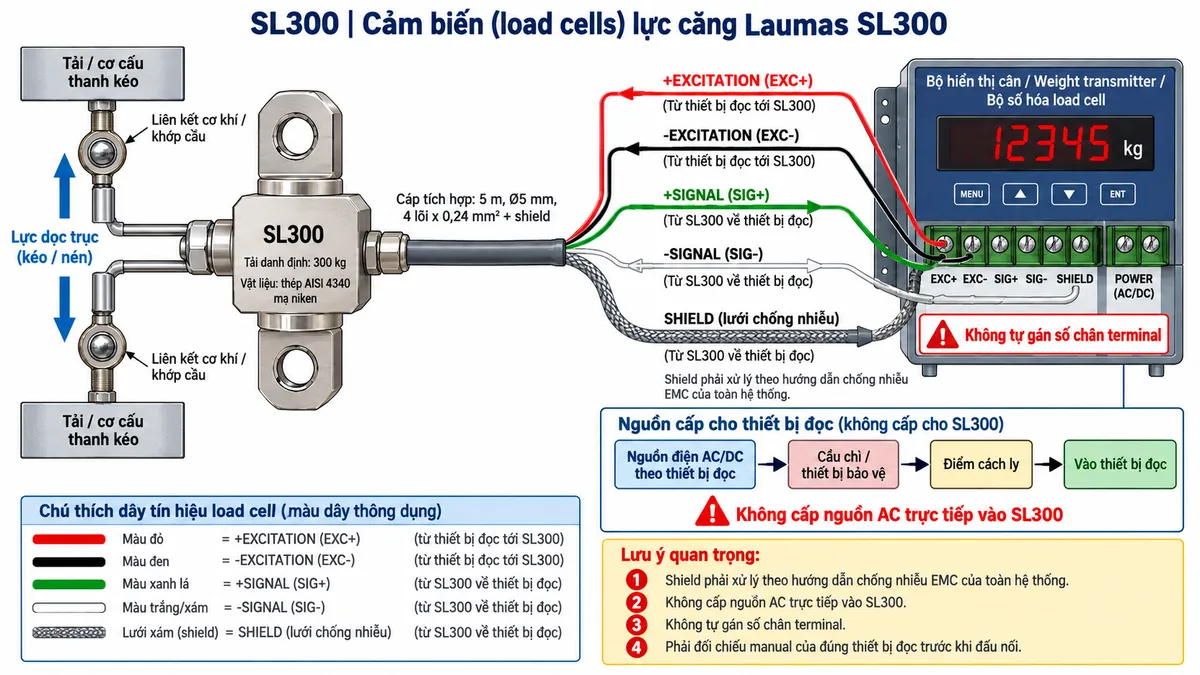

Kết nối SL300 với bộ hiển thị cân hoặc weight transmitter

SL300 là load cell strain gauge analog. Bộ điện tử cân cấp điện áp kích thích tới cảm biến qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai từ SIG+ và SIG-. Theo sơ đồ điện của dòng SL, +SIGNAL sử dụng dây xanh lá, +EXCITATION dây đỏ, -SIGNAL dây trắng và -EXCITATION dây đen.

Cáp tín hiệu của cảm biến còn có shield chống nhiễu. Do tín hiệu load cell có mức rất thấp, shield và hệ thống nối đất phải được xử lý theo nguyên tắc EMC của toàn hệ thống; đồng thời nên bố trí cáp load cell tách khỏi dây động lực, biến tần, contactor và các nguồn nhiễu điện từ mạnh.

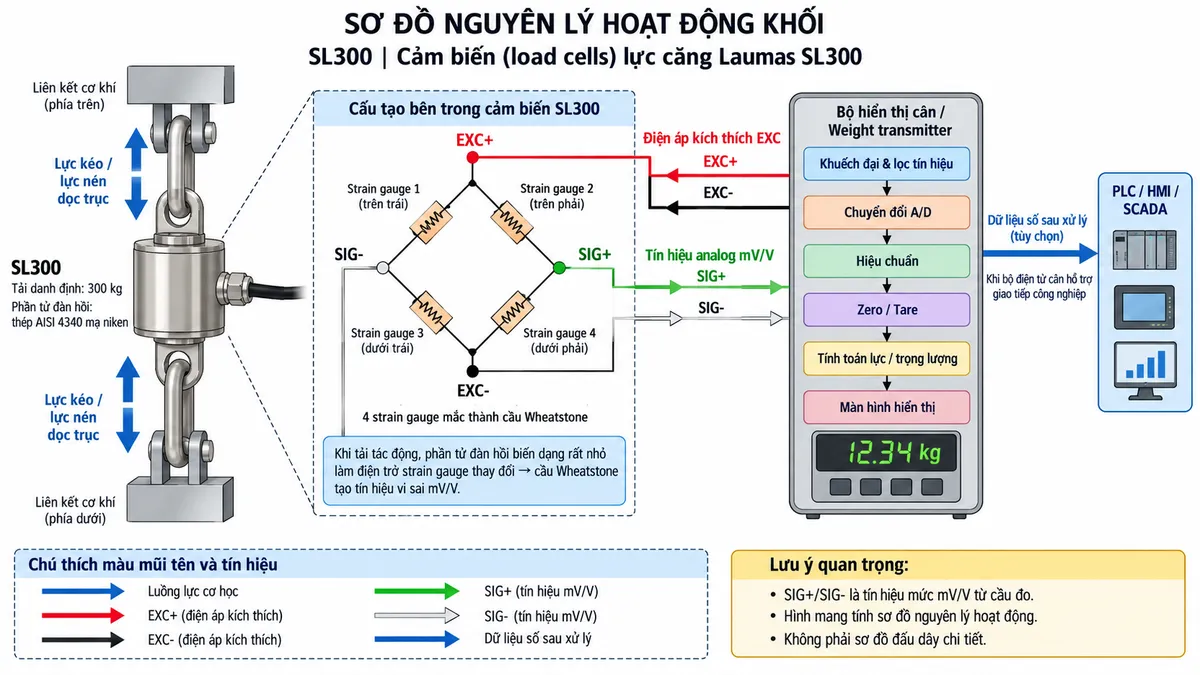

Nguyên lý cầu Wheatstone và tín hiệu mV/V

Bên trong Laumas SL300, các strain gauge được liên kết với phần tử đàn hồi và mắc thành cầu Wheatstone. Khi tải thay đổi, phần tử đàn hồi biến dạng rất nhỏ làm điện trở của các strain gauge thay đổi. Cầu đo vì thế tạo ra điện áp vi sai giữa SIG+ và SIG-, tỷ lệ với lực đang tác động.

Tín hiệu đầu ra danh định của cảm biến là tín hiệu mức mV/V nên cần được xử lý bởi thiết bị điện tử cân chuyên dụng. Weight transmitter hoặc bộ hiển thị sẽ khuếch đại và lọc tín hiệu, chuyển đổi analog sang số, thực hiện hiệu chuẩn và các chức năng Zero/Tare trước khi tính toán giá trị lực hoặc trọng lượng.

Nếu bộ điện tử cân hỗ trợ giao tiếp công nghiệp, dữ liệu đã xử lý có thể được truyền tới PLC, HMI hoặc SCADA để giám sát, điều khiển, cảnh báo và lưu trữ dữ liệu của hệ thống.

Ứng dụng điển hình của SL300

Load cell lực căng Laumas SL300 phù hợp với các hệ thống cần đo tải hoặc lực theo hai chiều ở mức tải danh định 300 kg.

• Máy thử lực kéo và lực nén.
• Cơ cấu thanh kéo trong máy công nghiệp.
• Hệ thống cân treo và cân giám sát tải.
• Máy ép, máy lắp ráp và thiết bị kiểm tra lực.
• Hệ thống cân định lượng tự động.
• Dây chuyền sản xuất cần giám sát lực theo thời gian thực.
• Ứng dụng cân kết nối weight transmitter với PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt và đấu nối

Độ chính xác của hệ thống đo lực bằng SL300 phụ thuộc nhiều vào kết cấu cơ khí. Cần bảo đảm lực truyền qua trục cảm biến, tránh tải lệch, lực ngang và mô-men uốn không cần thiết. Không sử dụng khả năng quá tải của cảm biến như tải làm việc thường xuyên.

Cáp tín hiệu cần được cố định phù hợp và tránh khu vực có nhiễu điện từ mạnh. Khi đấu dây, phải xác nhận đúng EXC+, EXC-, SIG+ và SIG- trên cả load cell lẫn thiết bị đọc. Không cấp nguồn AC trực tiếp vào cảm biến; nguồn hệ thống chỉ cấp cho bộ điện tử cân theo thông số của thiết bị đó.

Cam kết và nơi mua Laumas SL300 chính hãng

Khi lựa chọn SL300 Laumas chính hãng, cần đánh giá tải làm việc, tải động, kiểu liên kết cơ khí, điều kiện môi trường và bộ điện tử cân sử dụng. Lựa chọn đồng bộ cảm biến, phụ kiện và weight transmitter giúp hệ thống đạt độ ổn định cao hơn và thuận tiện khi tích hợp vào tự động hóa.

Quý khách cần mua cảm biến lực căng Laumas SL300, tư vấn lựa chọn bộ hiển thị cân, weight transmitter hoặc giải pháp kết nối phù hợp, hãy liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng và báo giá theo yêu cầu thực tế.

Câu hỏi thường gặp (FAQ)

Laumas SL300 đo lực kéo hay lực nén?

SL300 là load cell tension/compression nên có thể đo cả lực kéo và lực nén khi lực tác động đúng theo phương dọc trục của cảm biến.

Tải danh định của SL300 là bao nhiêu?

SL300 có tải danh định 300 kg. Khi thiết kế hệ thống cần tính đến tải động, va đập và hệ số an toàn thay vì chỉ căn cứ vào tải tĩnh.

SL300 có đạt OIML R60 không?

Có. Phiên bản 300 kg của dòng SL được Laumas công bố với cấp chính xác C3/C4 theo OIML R60.

Tín hiệu đầu ra của SL300 là loại nào?

SL300 tạo tín hiệu analog mức mV/V từ cầu strain gauge. Tín hiệu này cần được khuếch đại và xử lý bởi bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.

SL300 sử dụng cáp dài bao nhiêu?

Phiên bản SL300 sử dụng cáp dài 5 m, đường kính 5 mm và gồm bốn lõi tín hiệu cùng shield.

Màu dây của SL300 được quy định như thế nào?

Theo sơ đồ điện dòng SL, +SIGNAL là dây xanh lá, +EXCITATION là dây đỏ, -SIGNAL là dây trắng và -EXCITATION là dây đen. Shield được xử lý riêng theo yêu cầu EMC của hệ thống.

Có thể kết nối SL300 trực tiếp với PLC không?

Thông thường cần weight transmitter hoặc bộ số hóa load cell ở giữa để khuếch đại và chuyển đổi tín hiệu mV/V. Sau đó dữ liệu đã xử lý mới được truyền tới PLC bằng ngõ analog hoặc giao tiếp công nghiệp mà thiết bị hỗ trợ.

Có được cấp nguồn AC trực tiếp vào SL300 không?

Không. SL300 là cảm biến cầu strain gauge và chỉ nhận điện áp kích thích phù hợp từ mạch đầu vào load cell của bộ điện tử cân. Không đưa nguồn AC trực tiếp vào các dây của cảm biến.
