SA30 | Cảm biến lực căng Laumas SA30 – load cell kéo/nén chính xác cao

SA30 | Cảm biến lực căng Laumas SA30 là load cell dạng kéo/nén thuộc dòng SA của Laumas, được thiết kế cho các hệ thống cân và đo lực có tải trọng nhỏ, yêu cầu độ chính xác cao và kết cấu cảm biến gọn. Model SA30 có thể làm việc với cả lực kéo và lực nén tác động theo phương dọc trục, phù hợp cho máy thử lực, cơ cấu thanh kéo, hệ thống cân treo và nhiều ứng dụng tự động hóa công nghiệp.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động trong lĩnh vực load cell, bộ hiển thị cân, bộ truyền trọng lượng và các giải pháp đo lường từ năm 1984. Dòng SA được Laumas phát triển cho các ứng dụng đo lực kéo/nén tải nhỏ, sử dụng phần tử đàn hồi bằng thép AISI 4140 mạ niken và đạt cấp chính xác theo OIML R60.

Ưu điểm và tính năng nổi bật của Laumas SA30

Cảm biến lực kéo/nén SA30 kết hợp kích thước nhỏ gọn với khả năng đo lực hai chiều, thích hợp khi cần lắp cảm biến trực tiếp vào thanh kéo, cơ cấu thử lực hoặc hệ thống cân có không gian hạn chế. Kết cấu ren ở hai đầu cho phép kết hợp với khớp cầu để lực được truyền theo trục cảm biến và giảm ảnh hưởng của mô-men hoặc tải lệch.

• Đo được cả lực kéo và lực nén trên cùng một cảm biến.
• Phần tử đàn hồi bằng thép mạ niken, phù hợp cho môi trường công nghiệp thông thường.
• Độ chính xác cao, phù hợp cho hệ thống cân và đo lực yêu cầu tín hiệu ổn định.
• Thiết kế nhỏ gọn, thuận tiện tích hợp vào máy thử, cơ cấu thanh kéo và thiết bị tự động.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell sử dụng đầu vào strain-gauge tương thích.
• Có phụ kiện khớp cầu phù hợp giúp cải thiện điều kiện truyền lực và hạn chế tải lệch khi lắp đặt.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	30 kg
Loại lực đo	Kéo và nén
Vật liệu	Thép AISI 4140 mạ niken
Cấp chính xác	C3, OIML R60
Sai số tổng hợp	Tối đa ±0,02%
Tín hiệu đầu ra danh định	2 mV/V ±10%
Cấp bảo vệ	IP65
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Dải nhiệt độ bù	-10 °C đến +40 °C
Cáp kết nối	Dài 3 m, đường kính 4 mm, 4 lõi x 0,24 mm²
Kết nối cơ khí	2 x M6 x 1
Phụ kiện khớp cầu tương thích	EM6DADO, ren M6 x 1

Chức năng, nguyên lý hoạt động và ứng dụng của SA30

Chức năng đo lực kéo và lực nén

Khi SA30 được lắp đúng phương dọc trục, lực từ cơ cấu máy hoặc vật cần đo truyền vào phần tử đàn hồi của load cell. Thiết kế này cho phép cảm biến làm việc theo cả hai chiều kéo và nén. Trong các cơ cấu có khả năng xuất hiện tải lệch hoặc mô-men, việc sử dụng khớp cầu phù hợp ở hai đầu giúp lực đi qua cảm biến gần với trục đo lý tưởng hơn.

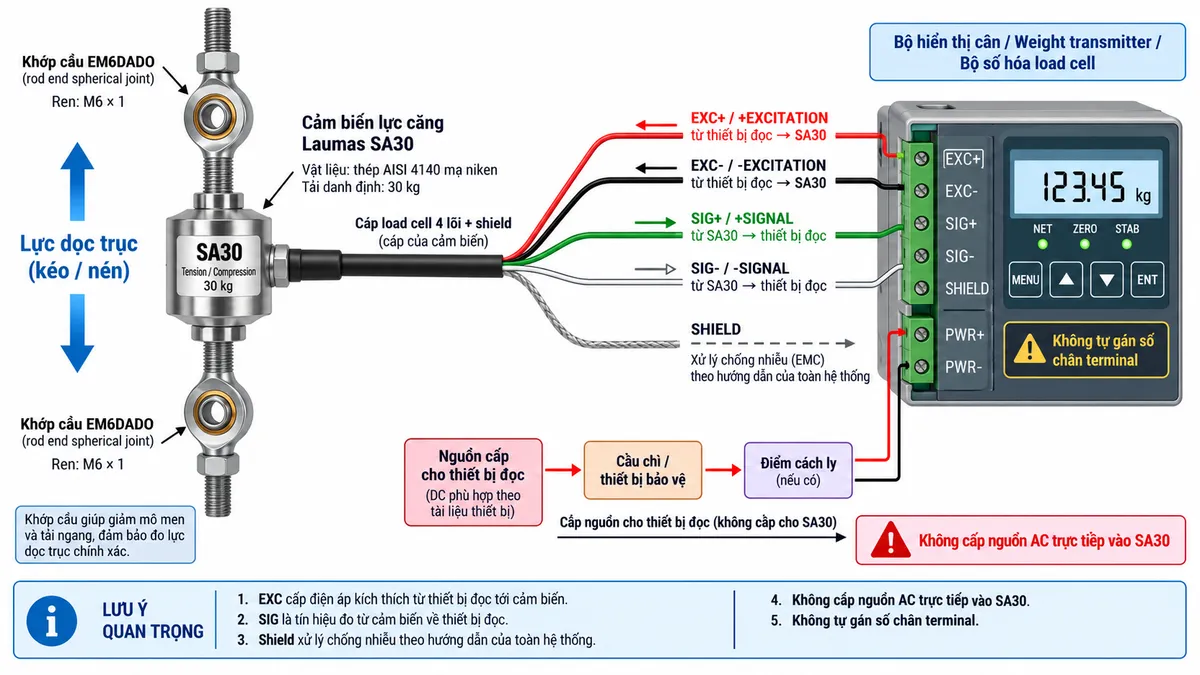

Kết nối với thiết bị điện tử cân

SA30 là load cell strain-gauge dạng analog. Thiết bị điện tử cân cấp điện áp kích thích qua đường EXC, sau đó nhận tín hiệu vi sai mức mV/V từ đường SIGNAL. Tín hiệu này được bộ hiển thị cân, bộ truyền trọng lượng hoặc bộ số hóa khuếch đại, lọc, chuyển đổi và hiệu chuẩn trước khi hiển thị giá trị lực hoặc trọng lượng. Nguồn của bộ điện tử cân phải được cấp riêng theo đúng tài liệu của thiết bị; không cấp nguồn AC trực tiếp vào load cell.

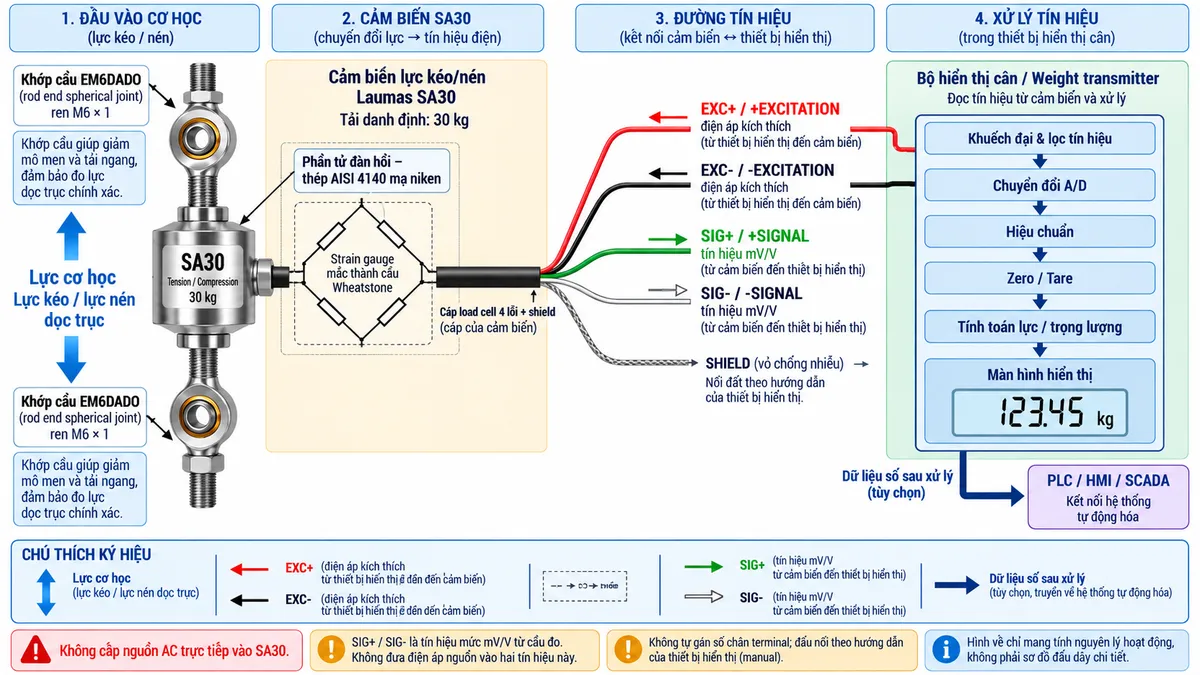

Nguyên lý chuyển đổi lực thành tín hiệu điện

Bên trong cảm biến, các strain gauge được gắn lên phần tử đàn hồi và mắc theo cấu hình cầu đo. Khi lực kéo hoặc lực nén làm phần tử đàn hồi biến dạng rất nhỏ, điện trở của các strain gauge thay đổi tương ứng. Cầu đo chuyển sự thay đổi này thành tín hiệu điện vi sai tỷ lệ với tải tác động.

Tín hiệu analog sau đó được thiết bị điện tử cân xử lý qua các bước khuếch đại, lọc nhiễu, chuyển đổi A/D và hiệu chuẩn. Tùy loại bộ hiển thị hoặc transmitter được sử dụng, giá trị sau xử lý có thể được hiển thị tại chỗ hoặc truyền tới PLC, HMI và hệ thống giám sát tự động hóa.

Ứng dụng điển hình

Load cell Laumas SA30 phù hợp cho các hệ thống cần đo tải nhỏ theo phương kéo hoặc nén, đặc biệt khi cần cảm biến gọn và dễ tích hợp vào cơ cấu cơ khí.

• Máy thử lực kéo, lực nén và thiết bị kiểm tra cơ khí.
• Cơ cấu thanh kéo của hệ thống cân hoặc máy đo lực.
• Hệ thống cân treo và cân định lượng tải nhỏ.
• Thiết bị kiểm tra lực trong dây chuyền sản xuất.
• Máy móc tự động cần giám sát lực theo thời gian thực.
• Hệ thống đo lường kết nối với bộ truyền trọng lượng, PLC hoặc HMI.

Cam kết và nơi mua SA30 chính hãng

Khi lựa chọn cảm biến lực Laumas SA30 chính hãng, việc xác định đúng tải danh định, hướng lực, phụ kiện lắp đặt và thiết bị điện tử cân tương thích là rất quan trọng để hệ thống đạt độ chính xác và độ ổn định mong muốn.

Quý khách có nhu cầu mua SA30 Laumas, tư vấn lựa chọn bộ hiển thị cân, weight transmitter hoặc phụ kiện lắp đặt phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng, kiểm tra cấu hình và báo giá theo nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

Laumas SA30 đo lực kéo hay lực nén?

SA30 được thiết kế để đo được cả lực kéo và lực nén. Điều quan trọng là tải phải được truyền theo phương dọc trục và cơ cấu lắp đặt hạn chế tối đa lực ngang hoặc mô-men không mong muốn.

SA30 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của SA30 là tín hiệu analog mức thấp từ cầu strain gauge. Trong đa số hệ thống tự động hóa, nên sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi và truyền giá trị đã xử lý tới PLC. Chỉ kết nối trực tiếp khi module đầu vào của PLC được thiết kế chuyên dụng cho load cell.

Có nên sử dụng khớp cầu khi lắp SA30 không?

Có. Trong các ứng dụng thanh kéo hoặc cơ cấu có khả năng sai lệch lắp ráp, khớp cầu phù hợp giúp lực đi qua trục cảm biến tốt hơn, đồng thời giảm ảnh hưởng của lực ngang và mô-men lên kết quả đo.

Cấp bảo vệ IP65 của SA30 phù hợp với môi trường nào?

IP65 phù hợp với nhiều môi trường công nghiệp có bụi và tia nước. Tuy nhiên, cảm biến không nên được xem là thiết bị dành cho ngâm nước liên tục; cần đánh giá điều kiện thực tế như hóa chất, độ ẩm, vệ sinh và vị trí lắp trước khi sử dụng.

Có thể cấp nguồn AC trực tiếp cho SA30 không?

Không. SA30 là cảm biến cầu strain gauge và nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Nguồn AC hoặc DC của hệ thống phải cấp cho bộ hiển thị, transmitter hoặc bộ số hóa theo hướng dẫn của thiết bị đó, không đưa nguồn AC trực tiếp vào load cell.

Khi lắp SA30 cần chú ý điều gì để đo chính xác?

Cần bảo đảm lực tác động theo đúng trục cảm biến, tránh tải lệch và mô-men, lựa chọn phụ kiện cơ khí phù hợp, cố định cáp hợp lý và xử lý shield theo nguyên tắc chống nhiễu của toàn hệ thống. Việc đấu dây phải dựa trên tài liệu kỹ thuật của SA30 và thiết bị điện tử cân đang sử dụng.
