SL200 | Cảm biến (load cells) lực căng Laumas SL200

SL200 | Cảm biến lực căng Laumas SL200 – giới thiệu & nguồn gốc thương hiệu

SL200 | Cảm biến lực căng Laumas SL200 là load cell kéo/nén thuộc dòng SL của Laumas, được thiết kế để chuyển đổi lực cơ học tác động theo phương dọc trục thành tín hiệu điện phục vụ cân và đo lực công nghiệp. Phiên bản SL200 có tải danh định 200 kg, phù hợp cho cơ cấu thanh kéo, cân treo, máy thử lực, máy sản xuất và các hệ thống tự động hóa cần giám sát lực kéo hoặc lực nén.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân điện tử công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần phục vụ hệ thống cân, định lượng và điều khiển tự động. Dòng SL của Laumas bao gồm nhiều mức tải từ 25 kg đến 2500 kg, đáp ứng đa dạng yêu cầu đo lực và cân công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas SL200

Load cell Laumas SL200 có cấu trúc dành cho đo lực kéo và lực nén, cho phép bố trí trực tiếp trên đường truyền tải của máy hoặc hệ thống cân. Khi lắp đúng phương lực, cảm biến cung cấp tín hiệu ổn định để bộ điện tử cân tiếp tục xử lý, hiển thị hoặc truyền dữ liệu đến hệ thống điều khiển.

• Đo được cả lực kéo và lực nén trên cùng một cảm biến.
• Tải danh định phù hợp cho nhiều ứng dụng cân và đo lực ở mức tải trung bình.
• Thân cảm biến bằng thép mạ niken, phù hợp với môi trường máy móc công nghiệp.
• Cấp bảo vệ cao giúp tăng khả năng làm việc trong môi trường có bụi và độ ẩm.
• Có cấp chính xác C3/C4 theo OIML R60 cho các ứng dụng yêu cầu độ chính xác cao.
• Tín hiệu cầu strain gauge có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Có thể tích hợp dữ liệu cân vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân có giao tiếp công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	200 kg
Loại cảm biến	Load cell kéo/nén
Vật liệu	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%; phiên bản C4: 0,017%
Cấp bảo vệ	IP67
Cấp chính xác	C3/C4 theo OIML R60

Chức năng, nguyên lý hoạt động và ứng dụng của SL200

Chức năng đo lực kéo và lực nén

Cảm biến lực kéo/nén SL200 được lắp trực tiếp giữa hai bộ phận cơ khí chịu tải. Khi hệ thống tạo lực kéo hoặc lực nén theo phương dọc trục, tải được truyền vào phần tử đàn hồi của cảm biến. Kết cấu lắp đặt cần bảo đảm lực đi gần đúng theo trục đo để hạn chế ảnh hưởng của tải lệch, lực ngang và mô-men uốn.

Trong các ứng dụng thanh kéo hoặc cân treo, có thể sử dụng liên kết cơ khí tự lựa hoặc khớp cầu phù hợp để cải thiện hướng truyền tải. Đây là yếu tố quan trọng để khai thác đúng độ chính xác của load cell lực căng 200 kg.

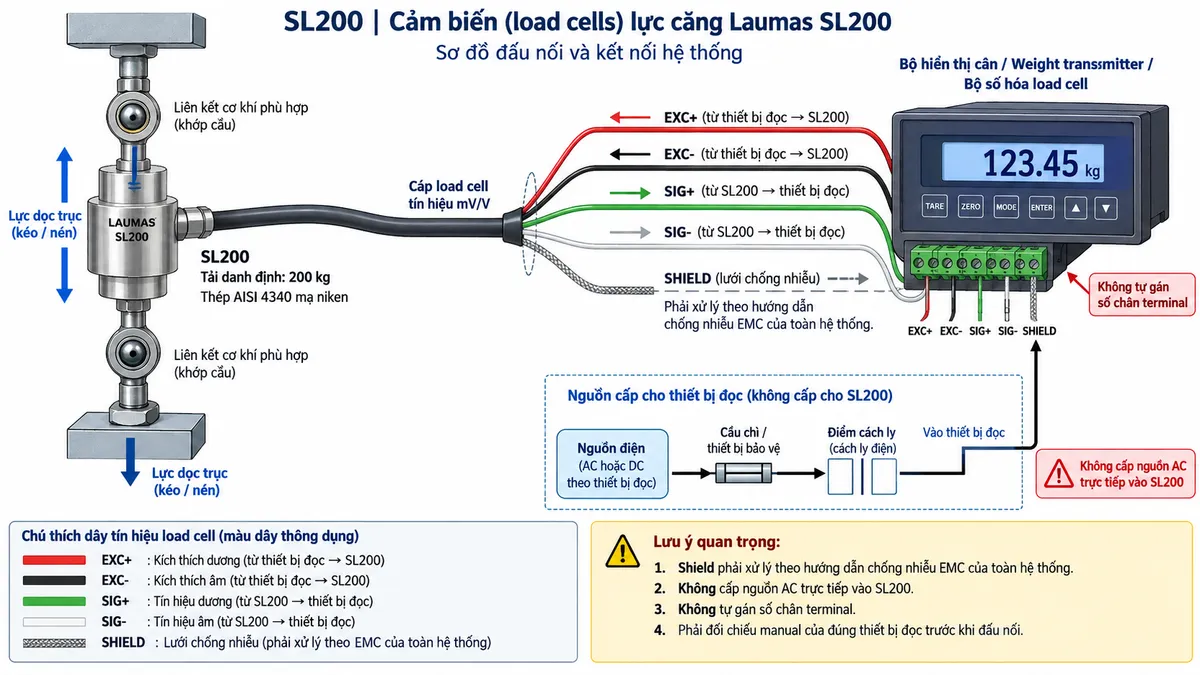

Kết nối SL200 với thiết bị điện tử cân

SL200 là load cell strain gauge analog nên cần thiết bị điện tử cân để cấp điện áp kích thích và thu nhận tín hiệu đo. Bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích tới cầu đo thông qua EXC+ và EXC-, sau đó nhận tín hiệu vi sai từ SIG+ và SIG-.

Tín hiệu đầu ra của load cell có mức rất nhỏ, do đó cáp tín hiệu cần được bố trí tránh xa dây động lực, biến tần, contactor và các nguồn nhiễu điện từ mạnh. Shield của cáp phải được xử lý theo thiết kế EMC của toàn hệ thống và hướng dẫn của thiết bị đọc.

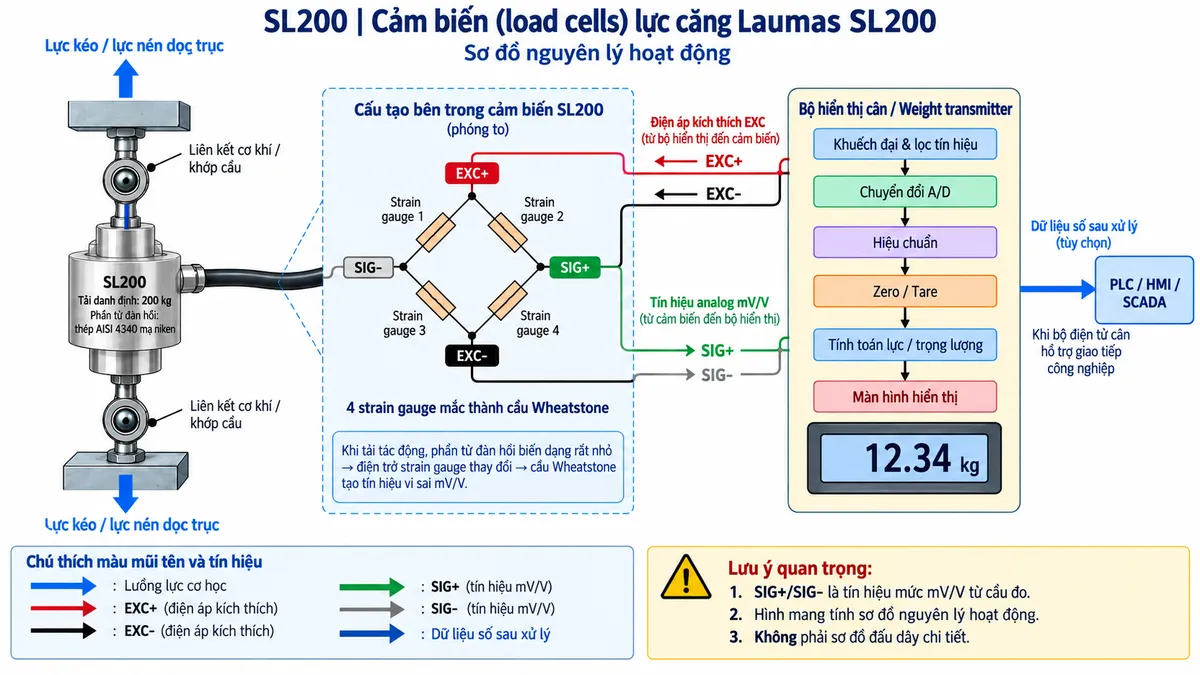

Nguyên lý chuyển đổi lực thành tín hiệu điện

Bên trong Laumas SL200, các strain gauge được gắn lên phần tử đàn hồi và mắc thành cầu Wheatstone. Khi lực kéo hoặc lực nén làm phần tử đàn hồi biến dạng rất nhỏ, điện trở của các strain gauge thay đổi theo mức biến dạng. Sự thay đổi này làm cầu Wheatstone mất cân bằng và tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động.

Tín hiệu analog từ cảm biến được bộ điện tử cân khuếch đại và lọc nhiễu trước khi chuyển đổi A/D. Sau đó thiết bị thực hiện hiệu chuẩn, chức năng Zero/Tare và tính toán giá trị lực hoặc trọng lượng để hiển thị. Nếu weight transmitter hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể truyền đến PLC, HMI hoặc SCADA để giám sát, lưu trữ hoặc tham gia vào thuật toán điều khiển.

Ứng dụng điển hình của SL200

Cảm biến lực Laumas SL200 phù hợp với nhiều hệ thống cân và đo lực cần theo dõi lực kéo hoặc lực nén ở mức tải 200 kg.

• Máy thử lực kéo và lực nén.
• Cơ cấu thanh kéo của hệ thống cân cơ khí hoặc cân điện tử.
• Hệ thống cân treo và cơ cấu giám sát tải.
• Máy ép, máy lắp ráp và thiết bị kiểm tra lực.
• Dây chuyền sản xuất cần giám sát lực theo thời gian thực.
• Hệ thống định lượng và cân tự động.
• Ứng dụng kết nối weight transmitter với PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt và sử dụng

Để đạt độ ổn định tốt, cần bố trí SL200 load cell sao cho lực tác động chủ yếu theo phương dọc trục. Không nên để cảm biến chịu lực ngang, mô-men uốn hoặc va đập vượt ngoài điều kiện thiết kế. Liên kết cơ khí cần có đủ khả năng tự lựa khi hệ thống có sai lệch nhỏ trong quá trình vận hành.

Cáp load cell nên đi riêng khỏi cáp động lực và được bảo vệ khỏi kéo căng, kẹp ép hoặc uốn gập quá mức. Trước khi cấp nguồn cho bộ điện tử cân, cần xác nhận chính xác chức năng EXC, SIG và shield theo sơ đồ của cảm biến và manual của thiết bị đọc.

Cam kết và nơi mua Laumas SL200 chính hãng

Khi lựa chọn SL200 Laumas chính hãng, khách hàng cần đồng thời xem xét tải làm việc thực tế, tải động, hướng lực, cơ cấu liên kết, điều kiện môi trường và loại thiết bị điện tử cân sử dụng. Việc chọn đúng cảm biến và phụ kiện ngay từ đầu giúp hệ thống đo lực ổn định hơn và thuận tiện khi tích hợp tự động hóa.

Quý khách cần mua cảm biến lực căng Laumas SL200, tư vấn bộ hiển thị cân, weight transmitter hoặc giải pháp kết nối phù hợp, hãy liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng và báo giá theo nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

Laumas SL200 dùng để đo lực kéo hay lực nén?

SL200 là load cell tension/compression nên có thể đo cả lực kéo và lực nén khi tải được truyền đúng theo trục thiết kế của cảm biến.

Tải danh định của SL200 là bao nhiêu?

SL200 có tải danh định 200 kg. Khi lựa chọn cảm biến cần tính thêm tải động, lực va đập và hệ số an toàn của hệ thống thay vì chỉ căn cứ vào tải tĩnh.

SL200 có đạt OIML R60 không?

Có. Dòng SL ở mức tải 200 kg được Laumas công bố với cấp chính xác C3/C4 theo OIML R60.

SL200 có thể kết nối trực tiếp với PLC không?

SL200 tạo tín hiệu analog mức thấp từ cầu strain gauge. Trong phần lớn hệ thống, nên sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi và truyền giá trị đã xử lý tới PLC.

Có thể cấp nguồn AC trực tiếp vào SL200 không?

Không. Load cell nhận điện áp kích thích từ bộ hiển thị cân hoặc weight transmitter tương thích. Nguồn AC chỉ được cấp cho thiết bị điện tử cân theo đúng thông số của thiết bị, không cấp trực tiếp vào cảm biến.

Vì sao cần sử dụng khớp cầu hoặc liên kết tự lựa với SL200?

Khớp cầu hoặc liên kết tự lựa giúp giảm ảnh hưởng của sai lệch cơ khí, lực ngang và mô-men uốn lên load cell, từ đó giúp lực truyền qua cảm biến gần với phương dọc trục hơn.

SL200 có phù hợp với môi trường công nghiệp có bụi và độ ẩm không?

Dòng SL có cấp bảo vệ IP67, phù hợp với nhiều môi trường công nghiệp có bụi và độ ẩm. Tuy nhiên vẫn cần xem xét nhiệt độ, hóa chất, cách lắp cáp và điều kiện vệ sinh cụ thể tại vị trí sử dụng.

Shield của cáp SL200 nên đấu như thế nào?

Shield có nhiệm vụ hỗ trợ chống nhiễu cho tín hiệu load cell mức thấp. Cách nối shield cần tuân thủ hướng dẫn EMC của bộ điện tử cân và kiến trúc nối đất của toàn hệ thống, không nên nối tùy ý.
