1. TBT30000 | Cảm biến lực căng Laumas TBT30000 – giới thiệu và nguồn gốc thương hiệu

TBT30000 | Cảm biến lực căng Laumas TBT30000 là load cell tải lớn thuộc dòng TBT của Laumas, được thiết kế chuyên cho các ứng dụng đo lực kéo công nghiệp. Model TBT30000 có tải danh định 30.000 kg, kết cấu thân bằng thép không gỉ 17-4 PH và các lỗ liên kết cơ khí để lắp với shackle hoặc phụ kiện chịu tải phù hợp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển hệ sinh thái gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và các giải pháp tích hợp vào hệ thống tự động hóa. Dòng TBT được định vị cho những ứng dụng lực kéo lớn, với các cấp tải từ 30.000 kg trở lên.

Khác với những load cell kéo/nén đa dụng, TBT được Laumas phân loại là tension load cell. Vì vậy TBT30000 phù hợp với tải treo, cơ cấu kéo, thiết bị thử tải và các hệ thống mà lực được truyền dọc theo trục kéo qua các lỗ liên kết của cảm biến.

2. Ưu điểm và tính năng nổi bật của Laumas TBT30000

• Tải danh định 30.000 kg, phù hợp với các hệ thống đo lực kéo tải lớn.
• Thân cảm biến bằng thép không gỉ 17-4 PH, hướng tới độ bền cơ học và khả năng làm việc trong môi trường công nghiệp.
• Thiết kế có lỗ liên kết dành cho shackle, thuận tiện khi tích hợp vào cơ cấu treo hoặc đường truyền lực kéo.
• Sai số tổng hợp tối đa ±0,08%, hỗ trợ các ứng dụng giám sát tải cần độ ổn định tốt.
• Cấp bảo vệ IP68 đối với phiên bản tải 30.000 kg, hỗ trợ sử dụng trong điều kiện công nghiệp khắc nghiệt.
• Tín hiệu load cell dạng vi sai có thể được xử lý bởi bộ hiển thị cân, weight transmitter hoặc bộ số hóa strain gauge tương thích.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, phục vụ kiến trúc dự phòng hoặc hệ thống an toàn kép khi được thiết kế phù hợp.
• Có các biến thể/chứng nhận dành cho môi trường đặc thù trong dòng TBT; việc lựa chọn phải căn cứ đúng mã hàng và yêu cầu dự án.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	30.000 kg
Loại cảm biến	Load cell lực kéo
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,08%
Cấp bảo vệ	IP68
Kiểu liên kết cơ khí	Lỗ liên kết dành cho shackle
Tùy chọn dự phòng	Hai cầu Wheatstone strain gauge 350 Ω độc lập với hai cáp đầu ra

3. Chức năng, nguyên lý hoạt động và ứng dụng của TBT30000

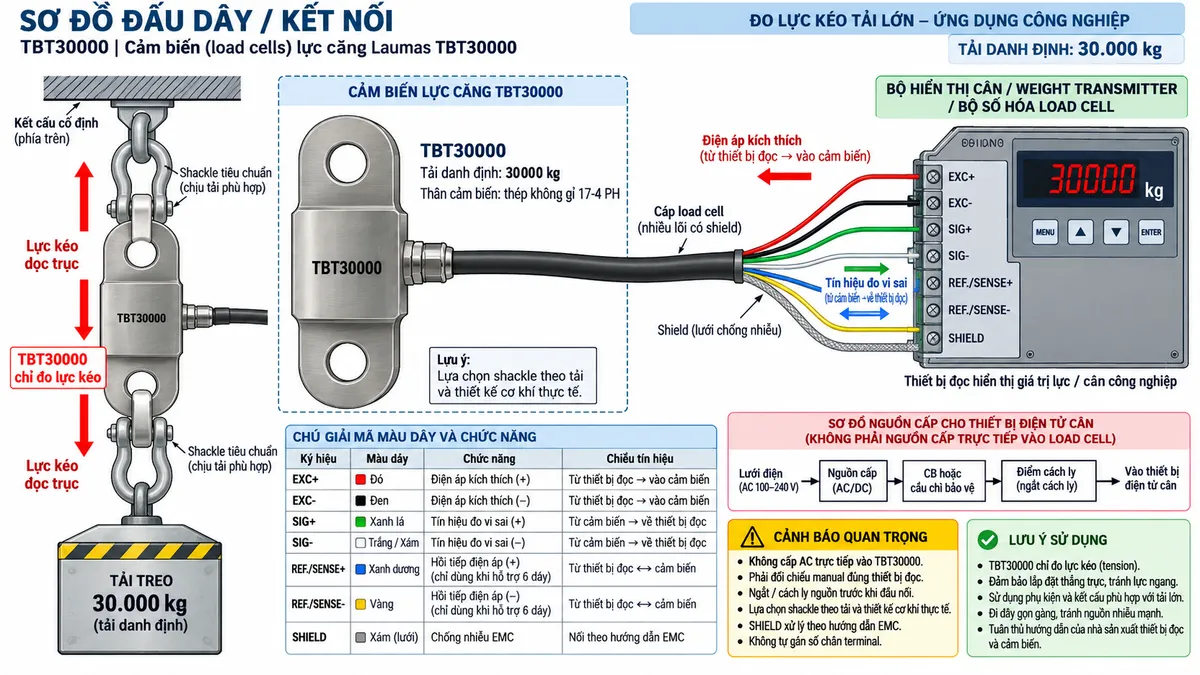

Kết nối TBT30000 với thiết bị điện tử cân

Load cell Laumas TBT30000 là phần tử đo strain gauge thụ động. Cảm biến không được cấp nguồn điện lưới trực tiếp mà phải kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell có đầu vào phù hợp.

Trong cấu hình load cell analog, bộ điện tử cân cấp điện áp kích thích tới cầu Wheatstone của cảm biến qua EXC+ và EXC-. Tín hiệu vi sai phát sinh khi có lực kéo được đưa từ cảm biến về thiết bị đọc qua SIG+ và SIG-. Nếu phiên bản cảm biến và thiết bị điện tử hỗ trợ kết nối 6 dây, REF./SENSE+ và REF./SENSE- được sử dụng làm đường hồi tiếp điện áp nhằm hỗ trợ bù sụt áp trên cáp.

Shield của cáp phải được xử lý theo hướng dẫn EMC của bộ điện tử cân và kiến trúc nối đất của hệ thống. Không nên tự suy đoán số terminal trên bộ hiển thị hoặc transmitter vì pinout phụ thuộc thiết bị đọc thực tế. Trước khi đấu nối cần ngắt và cách ly nguồn của thiết bị điện tử.

Về cơ khí, lực cần được truyền theo trục kéo qua hai lỗ liên kết của TBT30000 bằng shackle hoặc phụ kiện được lựa chọn theo tải làm việc và thiết kế cơ khí. Cơ cấu lắp đặt phải tránh tải ngang, xoắn hoặc uốn không mong muốn tác động lên cảm biến.

Nguyên lý hoạt động của cảm biến lực TBT30000

Nguyên lý strain gauge của TBT30000 bắt đầu khi lực kéo dọc trục tác động qua hai lỗ liên kết. Lực này gây ra một biến dạng đàn hồi rất nhỏ trên phần tử đo được thiết kế bên trong thân cảm biến.

Các strain gauge gắn tại vùng biến dạng thay đổi điện trở tương ứng với mức tải. Các phần tử strain gauge được tổ chức thành cầu Wheatstone, nhờ đó sự thay đổi điện trở được chuyển thành một tín hiệu điện vi sai tỷ lệ với lực kéo.

Bộ điện tử cân cung cấp excitation cho cầu đo và tiếp nhận tín hiệu SIG+/SIG-. Do tín hiệu load cell có biên độ nhỏ, thiết bị đọc thực hiện khuếch đại trước khi chuyển đổi A/D. Dữ liệu số sau đó được hiệu chuẩn, lọc nhiễu, xử lý zero hoặc tare và quy đổi thành giá trị tải hoặc khối lượng.

Giá trị sau xử lý có thể được đưa tới màn hình hiển thị hoặc truyền từ weight transmitter/bộ số hóa tới PLC, HMI, SCADA và hệ thống điều khiển. Nhờ đó, TBT30000 có thể tham gia vào hệ thống giám sát tải, cảnh báo, ghi dữ liệu và điều khiển tự động.

Ứng dụng của TBT30000

Với khả năng đo lực kéo tải lớn, TBT30000 phù hợp với tải treo công nghiệp, hệ thống thử tải, cơ cấu nâng hoặc kéo có giám sát lực, thiết bị thử nghiệm kết cấu, hệ thống treo bồn/phễu phù hợp và các máy cần theo dõi lực trong đường truyền tải.

TBT30000 cũng có thể được dùng trong hệ thống tự động hóa khi tín hiệu load cell được đưa qua weight transmitter hoặc bộ số hóa. PLC có thể sử dụng dữ liệu để giám sát tải, tạo cảnh báo quá tải, lưu lịch sử hoặc thực hiện logic điều khiển.

Đối với ứng dụng cần tăng mức dự phòng, tùy chọn hai cầu Wheatstone độc lập cho phép thiết kế hai chuỗi đo riêng. Việc sử dụng tùy chọn này trong chức năng an toàn phải được đánh giá ở cấp hệ thống và tuân thủ yêu cầu an toàn của máy hoặc công trình.

Lưu ý khi lắp đặt TBT30000

Shackle, chốt, kết cấu đỡ và toàn bộ đường truyền lực phải được lựa chọn dựa trên tải làm việc thực tế, tải động và hệ số an toàn của hệ thống. Không nên lựa chọn phụ kiện chỉ dựa trên tải danh định của cảm biến.

Các lỗ chịu tải phải làm việc đúng hướng và tránh lực ngang hoặc tải lệch tâm. Cáp cảm biến cần được bảo vệ khỏi lực kéo cơ học, va đập và nguồn nhiễu điện từ mạnh. Việc đi dây, shield và tiếp địa phải tuân thủ hướng dẫn của thiết bị đọc.

4. Cam kết và nơi mua TBT30000 chính hãng

Khi lựa chọn TBT30000 chính hãng, khách hàng nên xác định đồng thời tải làm việc, tải động, yêu cầu cơ khí của shackle, điều kiện môi trường và loại thiết bị điện tử cân sẽ sử dụng. Việc thiết kế đồng bộ giúp load cell hoạt động ổn định và hạn chế sai số hoặc hư hỏng do tải không đúng hướng.

Khách hàng có nhu cầu mua cảm biến lực căng Laumas TBT30000, bộ hiển thị cân, weight transmitter, bộ số hóa load cell hoặc phụ kiện liên quan có thể liên hệ và đặt hàng chính hãng tại thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và tư vấn giải pháp phù hợp với hệ thống đo lực, cân tải lớn và tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

TBT30000 có tải danh định bao nhiêu?

TBT30000 có tải danh định 30.000 kg và thuộc nhóm tải thấp nhất của dòng TBT hiện hành.

TBT30000 đo lực kéo hay lực nén?

TBT là dòng load cell lực kéo. TBT30000 được thiết kế để nhận tải kéo qua các lỗ liên kết dành cho shackle và không nên xem như load cell kéo/nén đa dụng.

Vật liệu của TBT30000 là gì?

Phiên bản hiện hành của dòng TBT được Laumas công bố sử dụng thép không gỉ 17-4 PH.

TBT30000 kết nối với thiết bị nào?

Cảm biến có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích với tín hiệu strain gauge. Thiết bị điện tử sẽ cấp excitation và xử lý tín hiệu vi sai từ cầu Wheatstone.

Có thể đấu TBT30000 trực tiếp vào PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mV/V của load cell. Hệ thống thường cần weight transmitter hoặc bộ số hóa để chuyển dữ liệu đo sang dạng analog hoặc giao tiếp số phù hợp với PLC.

REF./SENSE có tác dụng gì?

Khi cấu hình 6 dây được hỗ trợ, REF./SENSE phản hồi điện áp excitation thực tế tại cảm biến để thiết bị đọc có thể bù ảnh hưởng của sụt áp trên đường cáp.

TBT30000 có tùy chọn dự phòng không?

Có. Dòng TBT có tùy chọn hai cầu Wheatstone strain gauge 350 Ω độc lập với hai cáp đầu ra, phù hợp cho các kiến trúc cần hai chuỗi tín hiệu riêng.

Có thể cấp nguồn AC trực tiếp vào TBT30000 không?

Không. TBT30000 là load cell strain gauge thụ động. Cảm biến chỉ nhận điện áp excitation phù hợp từ thiết bị điện tử cân, không nhận nguồn điện lưới AC trực tiếp.
