TAL10000 | Cảm biến (load cells) lực căng Laumas TAL10000

TAL10000 | Cảm biến lực căng Laumas TAL10000 – Giới thiệu & nguồn gốc thương hiệu

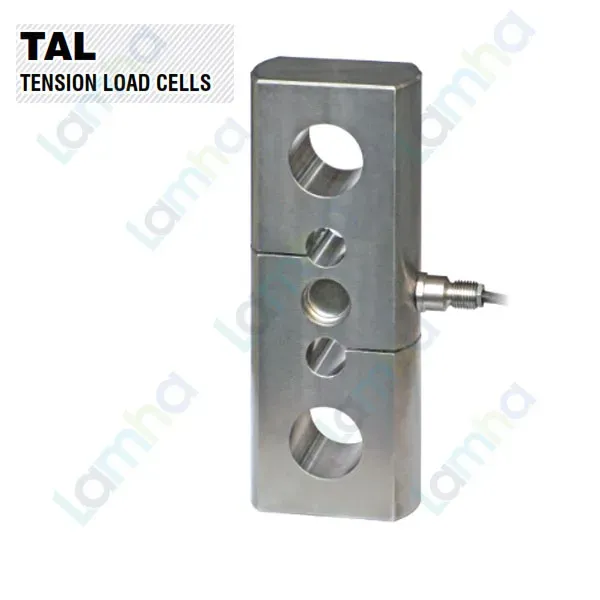

TAL10000 | Cảm biến (load cells) lực căng Laumas TAL10000 là cảm biến tải thuộc dòng TAL chuyên dùng cho đo lực kéo dọc trục. Sản phẩm được thiết kế để tích hợp vào các kết cấu sử dụng shackle, hệ treo, cơ cấu kéo và những hệ thống cân hoặc giám sát tải cần chuyển lực cơ học thành tín hiệu điện để xử lý.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Doanh nghiệp khởi đầu tại Parma và hiện phát triển nhiều nhóm sản phẩm như load cell, bộ hiển thị cân, weight transmitter, bộ số hóa cùng các thành phần phục vụ hệ thống cân điện tử và tự động hóa công nghiệp.

Dòng TAL của Laumas được phát triển riêng cho các ứng dụng tension load cell, trong đó cơ cấu tải truyền lực kéo qua các lỗ liên kết dành cho shackle. Thiết kế này giúp TAL10000 dễ tích hợp vào các hệ thống treo và kết cấu chịu kéo khi cơ khí được lựa chọn và lắp đặt đúng yêu cầu.

Ưu điểm và tính năng nổi bật của Laumas TAL10000

• Thiết kế chuyên biệt cho cảm biến đo lực kéo, giúp xác định rõ hướng tải và đơn giản hóa việc bố trí cơ khí.
• Cấu trúc liên kết thích hợp với shackle tiêu chuẩn, thuận tiện cho các hệ thống tải treo và thanh liên kết chịu kéo.
• Kết cấu chắc chắn, phù hợp với môi trường máy móc và hệ thống cân công nghiệp.
• Tín hiệu từ phần tử strain gauge có thể được xử lý bằng bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Phù hợp để tích hợp dữ liệu đo tải vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân thích hợp.
• Có phương án tùy chọn dành cho hệ thống cần hai kênh đo độc lập hoặc kiến trúc dự phòng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	10000 kg
Kiểu cảm biến	Load cell lực kéo
Vật liệu thân	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Liên kết cơ khí	Lỗ liên kết dành cho shackle tiêu chuẩn
Tùy chọn dự phòng	2 cầu Wheatstone strain gauge độc lập 350 Ω với 2 cáp đầu ra

Chức năng, nguyên lý hoạt động và ứng dụng của TAL10000

Kết nối TAL10000 với bộ điện tử cân

Load cell TAL10000 được sử dụng như phần tử cảm biến trong một hệ thống đo hoàn chỉnh. Lực kéo được đưa vào cảm biến qua các liên kết cơ khí phù hợp, trong khi phần điện được kết nối tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell có đầu vào dành cho cảm biến strain gauge.

Thiết bị điện tử cân cung cấp điện áp kích thích cho cầu đo thông qua các đường EXC+/EXC- và nhận tín hiệu đo vi sai từ các đường SIG+/SIG-. Với hệ thống có cấu hình sense phù hợp, các đường REF./SENSE có thể được sử dụng để phản hồi điện áp kích thích tại cảm biến. Shield của cáp tín hiệu cần được xử lý theo nguyên tắc EMC và hướng dẫn của thiết bị điện tử thực tế.

Nguồn AC hoặc DC của hệ thống phải cấp vào thiết bị điện tử cân theo đúng yêu cầu của thiết bị đó, không cấp trực tiếp vào load cell. Khi thiết kế tủ điện nên bố trí thiết bị bảo vệ và điểm cách ly phù hợp, đồng thời phải đối chiếu manual trước khi xác định terminal đấu nối.

Nguyên lý chuyển đổi lực kéo thành tín hiệu điện

Khi lực kéo dọc trục tác động qua shackle và truyền vào TAL10000, phần tử đàn hồi bên trong cảm biến xuất hiện một biến dạng rất nhỏ. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng này.

Các strain gauge được bố trí thành cầu Wheatstone. Khi cầu đo được cấp điện áp kích thích, sự thay đổi điện trở làm xuất hiện tín hiệu điện áp vi sai tỷ lệ với tải đang tác động. Đây là tín hiệu analog mức thấp và cần được bộ điện tử cân khuếch đại, chuyển đổi A/D và xử lý trước khi sử dụng.

Sau quá trình chuyển đổi số, bộ điện tử có thể thực hiện hiệu chuẩn, lọc tín hiệu, zero, tare và tính toán giá trị lực hoặc khối lượng. Kết quả sau đó có thể được hiển thị trực tiếp hoặc truyền tới PLC, HMI, SCADA và hệ thống điều khiển tùy theo thiết bị xử lý được lựa chọn.

Ứng dụng thực tế của TAL10000

• Đo và giám sát lực kéo trong máy móc và thiết bị công nghiệp.
• Cân các tải treo khi kết cấu cơ khí được thiết kế phù hợp với tension load cell.
• Giám sát tải trên shackle, thanh kéo và các kết cấu truyền lực theo phương dọc trục.
• Ứng dụng trong máy thử lực và hệ thống kiểm tra tải.
• Tích hợp với weight transmitter để đưa dữ liệu lực hoặc tải vào PLC và hệ thống tự động hóa.
• Sử dụng trong các hệ thống giám sát hoặc giới hạn tải khi toàn bộ giải pháp cơ khí, điện và an toàn được thiết kế phù hợp.

Lưu ý khi lắp đặt TAL10000

TAL10000 được thiết kế cho lực kéo, vì vậy tải phải được truyền đúng theo trục cảm biến. Shackle, chốt, thanh liên kết và các thành phần chịu lực liên quan cần được lựa chọn phù hợp với tải thiết kế của toàn bộ hệ thống.

Cần hạn chế lực ngang, mô-men uốn, xoắn và tải lệch tâm. Cáp cảm biến không được sử dụng như bộ phận chịu lực và nên được đi tách khỏi dây động lực hoặc các nguồn nhiễu điện từ mạnh. Việc hiệu chuẩn chỉ nên thực hiện sau khi phần cơ khí và phần điện đã được lắp đặt đúng.

Cam kết & nơi mua TAL10000 chính hãng

Khách hàng cần mua Laumas TAL10000 chính hãng, lựa chọn weight transmitter, bộ hiển thị cân hoặc cần tư vấn phương án tích hợp cảm biến vào hệ thống có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model, tải đo, phương án liên kết cơ khí và thiết bị xử lý phù hợp với yêu cầu sử dụng thực tế.

Việc lựa chọn đúng load cell và thiết kế đúng đường truyền lực giúp hệ thống đo hoạt động ổn định hơn, giảm ảnh hưởng của tải ngoài trục và tạo thuận lợi khi tích hợp vào dây chuyền tự động hóa.

Câu hỏi thường gặp (FAQ)

TAL10000 là cảm biến lực kéo hay kéo – nén?

TAL10000 thuộc dòng tension load cell TAL và được thiết kế chuyên cho đo lực kéo. Khi cần đo đồng thời kéo và nén nên lựa chọn dòng cảm biến có thiết kế tension/compression phù hợp.

Tải danh định của TAL10000 là bao nhiêu?

TAL10000 có tải danh định 10000 kg. Khi thiết kế hệ thống vẫn cần tính đến tải động, va đập và hệ số an toàn của toàn bộ cơ cấu chịu lực.

TAL10000 sử dụng kiểu liên kết cơ khí nào?

Dòng TAL có các lỗ liên kết được thiết kế cho shackle tiêu chuẩn. Shackle và chốt phải được lựa chọn theo tải thực tế và yêu cầu an toàn của kết cấu.

TAL10000 có phù hợp với môi trường công nghiệp không?

Cảm biến sử dụng kết cấu thép không gỉ và có cấp bảo vệ cao, phù hợp với nhiều môi trường công nghiệp khi cáp, liên kết cơ khí và hệ thống điện được lắp đặt đúng kỹ thuật.

TAL10000 hoạt động theo nguyên lý nào?

Cảm biến sử dụng phần tử đàn hồi và strain gauge mắc thành cầu Wheatstone. Lực kéo làm phần tử đo biến dạng, thay đổi điện trở của strain gauge và tạo tín hiệu điện vi sai tỷ lệ với tải.

TAL10000 có thể kết nối trực tiếp với PLC không?

Chỉ nên kết nối trực tiếp nếu PLC hoặc module mở rộng có đầu vào chuyên dụng cho load cell strain gauge. Thông thường cảm biến được đấu qua weight transmitter hoặc bộ số hóa trước khi dữ liệu được truyền tới PLC.

REF./SENSE có tác dụng gì trong hệ thống load cell?

Trong cấu hình hỗ trợ sense, các đường REF./SENSE phản hồi điện áp kích thích thực tế tại cảm biến về thiết bị đọc, giúp giảm ảnh hưởng của sụt áp trên đường dây. Việc sử dụng phải căn cứ vào sơ đồ của đúng cảm biến và thiết bị điện tử.

TAL10000 có tùy chọn cho hệ thống dự phòng không?

Dòng TAL có tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra, phù hợp với những kiến trúc cần hai kênh đo riêng biệt hoặc dự phòng.

Cần chú ý gì khi lắp TAL10000?

Cần truyền lực đúng dọc trục, lựa chọn shackle và chốt phù hợp, tránh lực ngang hoặc mô-men ngoài ý muốn, bảo vệ cáp tín hiệu và đối chiếu đúng manual trước khi đấu dây hoặc hiệu chuẩn hệ thống.
