CTL200 | Cảm biến (load cells) lực căng Laumas CTL200

CTL200 | Cảm biến lực căng Laumas CTL200 – Giới thiệu & nguồn gốc thương hiệu

CTL200 | Cảm biến (load cells) lực căng Laumas CTL200 là cảm biến tải thuộc dòng CTL của Laumas, được thiết kế để đo lực kéo và lực nén tác động theo phương dọc trục. Phiên bản CTL200 có tải danh định 200 kg, thân bằng thép không gỉ 17-4 PH, cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R60, phù hợp cho các hệ thống cân, giám sát lực và tự động hóa công nghiệp.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động từ năm 1984. Doanh nghiệp được thành lập tại khu vực Parma và phát triển các dòng load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa cùng nhiều thành phần phục vụ hệ thống cân và định lượng công nghiệp. Dòng CTL là nhóm load cell kéo – nén của hãng với nhiều dải tải khác nhau, trong đó CTL200 dành cho phạm vi tải danh định 200 kg.

Ưu điểm và tính năng nổi bật của Laumas CTL200

• Đo được cả lực kéo và lực nén dọc trục, thuận tiện khi tích hợp vào nhiều cơ cấu máy và hệ thống đo lực.
• Thân cảm biến bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu độ bền cơ học của môi trường công nghiệp.
• Cấp bảo vệ IP68 giúp tăng khả năng chống bụi và nước; phiên bản IP69K có thể được cung cấp theo yêu cầu.
• Sai số tổng hợp của dòng CTL tối đa ±0,02%, hỗ trợ các ứng dụng cần độ ổn định và độ chính xác tốt.
• Đạt cấp chính xác C3 theo OIML R60, phù hợp cho các hệ thống cân có yêu cầu metrology tương ứng.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập và hai cáp đầu ra phục vụ các hệ thống an toàn dự phòng kép.
• Dễ kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để đưa giá trị lực hoặc khối lượng vào hệ thống điều khiển.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	200 kg
Kiểu đo	Kéo và nén
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ tiêu chuẩn	IP68
Cấp bảo vệ tùy chọn	IP69K theo yêu cầu
Cấp chính xác	C3 theo OIML R60
Tùy chọn an toàn dự phòng	2 cầu Wheatstone strain gauge độc lập 350 Ω với 2 cáp đầu ra

Chức năng, nguyên lý hoạt động và ứng dụng của CTL200

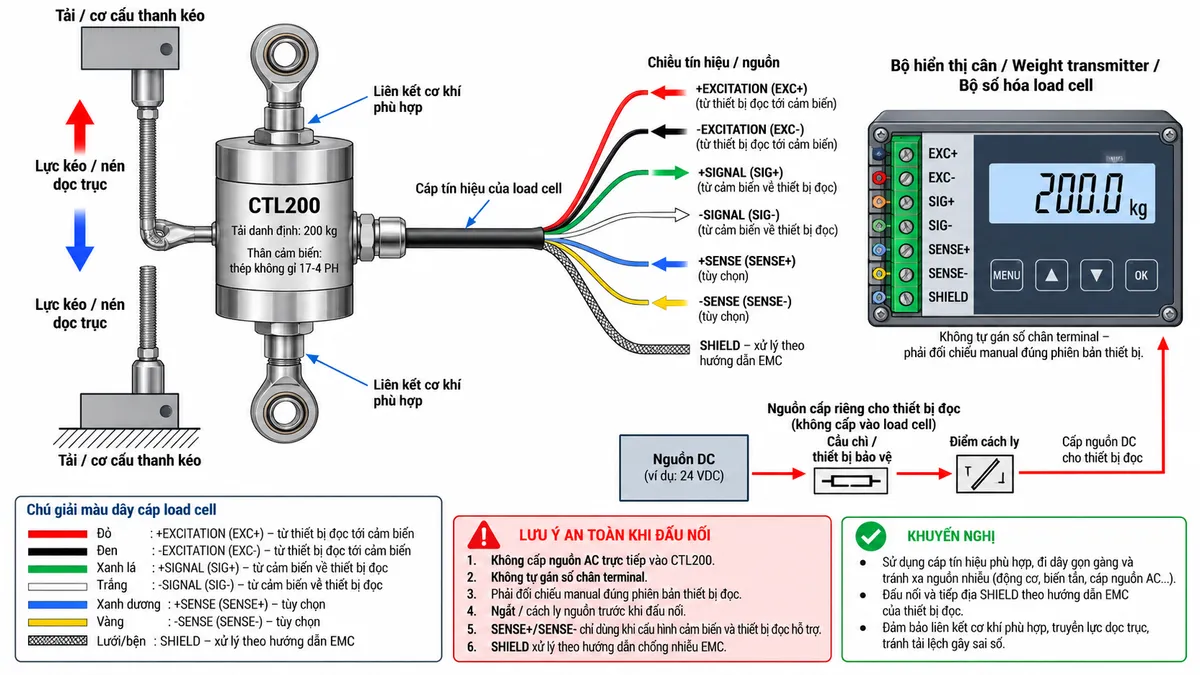

Kết nối CTL200 với thiết bị điện tử cân

Cảm biến lực Laumas CTL200 hoạt động cùng một thiết bị điện tử có đầu vào dành cho load cell strain gauge, chẳng hạn bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell. Thiết bị đọc cung cấp điện áp kích thích cho cầu đo bên trong cảm biến qua các đường excitation và nhận lại tín hiệu vi sai qua các đường signal.

Trong thiết kế hệ thống, tải cơ học phải được truyền vào CTL200 đúng theo trục kéo – nén. Phía điện cần sử dụng nguồn phù hợp cho bộ hiển thị hoặc transmitter, bố trí thiết bị bảo vệ và điểm cách ly theo yêu cầu của hệ thống. Không cấp trực tiếp nguồn điện lưới AC vào load cell. Số chân terminal, sơ đồ dây và cách xử lý shield phải được đối chiếu theo đúng tài liệu của cảm biến và thiết bị đọc thực tế.

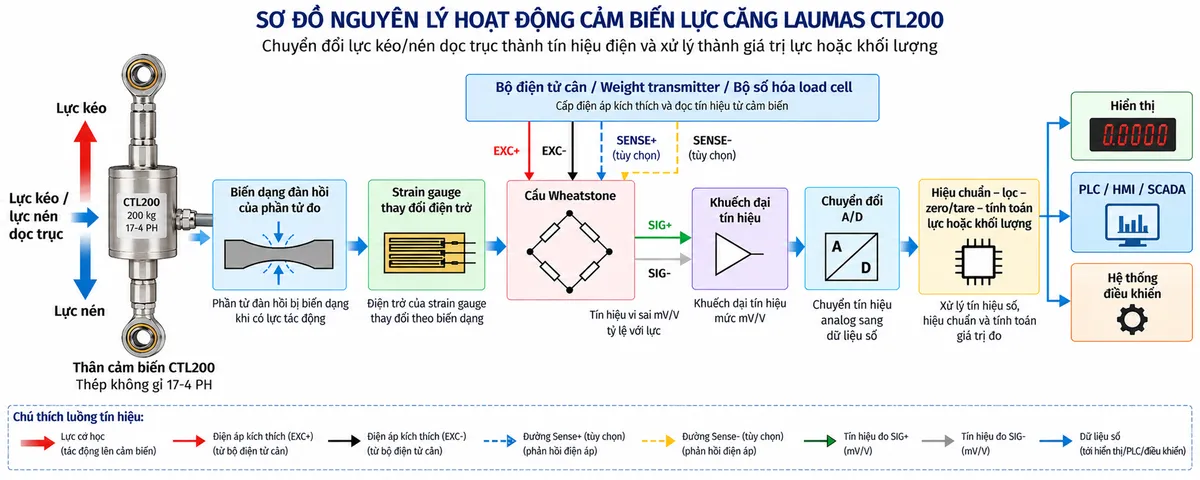

Nguyên lý chuyển đổi lực của load cell CTL200

Khi lực kéo hoặc lực nén tác động lên CTL200 đúng theo phương dọc trục, phần tử đàn hồi bằng thép không gỉ sẽ xuất hiện một mức biến dạng rất nhỏ. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng cơ học này.

Các strain gauge được bố trí thành cầu Wheatstone. Khi không có tải và hệ thống đã được cân bằng, điện áp vi sai đầu ra ở mức tương ứng với trạng thái zero. Khi có lực tác động, sự thay đổi điện trở của các strain gauge làm cầu mất cân bằng và tạo tín hiệu điện vi sai tỷ lệ với lực. Tín hiệu này được thiết bị điện tử cân khuếch đại, chuyển đổi A/D, hiệu chuẩn, lọc và tính toán thành giá trị lực hoặc khối lượng.

Sau khi xử lý, dữ liệu có thể được hiển thị trực tiếp trên bộ chỉ thị hoặc truyền sang PLC, HMI, SCADA và hệ thống điều khiển nếu weight transmitter hoặc bộ số hóa được sử dụng có giao tiếp phù hợp.

Ứng dụng thực tế của CTL200

• Đo lực kéo và lực nén trong máy móc, cơ cấu thử lực và thiết bị kiểm tra.
• Giám sát tải trên thanh kéo, ty liên kết hoặc cơ cấu truyền lực dọc trục.
• Tích hợp vào hệ thống cân treo và các kết cấu cân sử dụng load cell dạng tension/compression.
• Đo tải trong máy tự động, dây chuyền lắp ráp và thiết bị sản xuất.
• Kết hợp với weight transmitter để truyền giá trị đo tới PLC hoặc hệ thống giám sát trung tâm.
• Ứng dụng trong các hệ thống cần cảm biến lực 200 kg có độ chính xác và cấp bảo vệ cao.

Lưu ý khi lắp đặt

Để khai thác đúng đặc tính của CTL200, cần bố trí cơ cấu lắp đặt sao cho lực truyền qua cảm biến theo đúng trục đo và hạn chế tải ngang, mô-men xoắn hoặc lực lệch tâm. Cáp tín hiệu không nên chịu lực kéo cơ học và nên được tách khỏi dây động lực hoặc nguồn gây nhiễu mạnh. Việc nối shield, nối đất và lựa chọn thiết bị đọc cần tuân theo tài liệu kỹ thuật của hệ thống.

Cam kết & nơi mua CTL200 chính hãng

Khách hàng cần mua CTL200 chính hãng, lựa chọn bộ hiển thị, weight transmitter hoặc cần tư vấn phương án tích hợp cảm biến vào máy có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ tra đúng model, đối chiếu đặc tính kỹ thuật và lựa chọn giải pháp phù hợp với tải đo cũng như hệ thống điều khiển thực tế.

Việc sử dụng đúng model Laumas, đúng dải tải và đúng phương án lắp đặt giúp hệ thống cân hoặc đo lực đạt độ ổn định tốt hơn, đồng thời hạn chế rủi ro quá tải hoặc sai số do cơ khí và đấu nối không phù hợp.

Câu hỏi thường gặp (FAQ)

CTL200 dùng để đo lực kéo hay lực nén?

CTL200 thuộc dòng tension/compression load cell của Laumas nên có thể đo cả lực kéo và lực nén khi tải được truyền đúng theo trục của cảm biến.

Tải danh định của Laumas CTL200 là bao nhiêu?

CTL200 có tải danh định 200 kg. Khi lựa chọn cho máy thực tế cần xét thêm tải động, tải va đập, tải lệch tâm và hệ số an toàn của kết cấu.

CTL200 được chế tạo bằng vật liệu gì?

Thân cảm biến được chế tạo từ thép không gỉ 17-4 PH, phù hợp với yêu cầu độ bền cơ học và khả năng chống chịu môi trường trong nhiều ứng dụng công nghiệp.

CTL200 có cấp bảo vệ bao nhiêu?

Phiên bản tiêu chuẩn của dòng CTL có cấp bảo vệ IP68; Laumas cũng cung cấp tùy chọn IP69K theo yêu cầu.

CTL200 có đạt chuẩn OIML không?

Dòng CTL được Laumas công bố với cấp chính xác C3 theo OIML R60, phù hợp với các ứng dụng cân cần sử dụng load cell có cấp chính xác tương ứng.

CTL200 có thể kết nối trực tiếp với PLC không?

PLC chỉ có thể đọc trực tiếp khi được trang bị module chuyên dụng cho tín hiệu load cell strain gauge. Trong phần lớn hệ thống công nghiệp, CTL200 được kết nối với weight transmitter hoặc bộ số hóa trước khi truyền dữ liệu sang PLC.

Tại sao phải tránh lực ngang khi lắp CTL200?

CTL200 được thiết kế để đo lực theo phương dọc trục. Lực ngang, mô-men và tải lệch tâm có thể làm tăng sai số, ảnh hưởng tuổi thọ cảm biến hoặc tạo ứng suất cơ học ngoài điều kiện đo mong muốn.

CTL200 có tùy chọn dự phòng cho hệ thống an toàn không?

Có. Laumas công bố tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, phục vụ các ứng dụng yêu cầu hệ thống đo dự phòng kép.
