SL2500 | Cảm biến lực căng Laumas SL2500 – load cell kéo/nén 2500 kg

SL2500 | Cảm biến lực căng Laumas SL2500 là load cell dạng kéo/nén thuộc dòng SL của Laumas, được thiết kế để đo lực dọc trục trong các hệ thống cân và đo lực công nghiệp. Phiên bản SL2500 có tải danh định 2500 kg, phù hợp cho các ứng dụng cần đo lực kéo hoặc lực nén với độ chính xác cao, từ cân cơ khí cải tiến, hệ thống treo tải đến máy thử lực và thiết bị tự động hóa.

Load cell sử dụng thân thép AISI 4340 mạ niken, cấp bảo vệ IP67 và tín hiệu đầu ra analog dạng mV/V để kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích. Thiết kế dạng load cell lực căng giúp SL2500 dễ tích hợp vào cơ cấu thanh kéo, liên kết ren và các hệ thống truyền lực dọc trục.

1. Giới thiệu & nguồn gốc thương hiệu Laumas

Laumas là thương hiệu của LAUMAS Elettronica S.r.l., doanh nghiệp Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Công ty được thành lập tại khu vực Parma và hiện đặt trụ sở tại Montechiarugolo, tỉnh Parma, Italia. Danh mục sản phẩm của Laumas bao gồm load cell, bộ hiển thị cân, bộ truyền trọng lượng, thiết bị số hóa và các giải pháp phục vụ hệ thống cân tự động.

Cảm biến lực căng Laumas SL2500 thuộc dòng SL tension/compression load cell, bao gồm nhiều mức tải từ nhỏ đến 2500 kg. Với khả năng làm việc theo cả hai chiều kéo và nén, SL2500 là lựa chọn phù hợp khi cần đưa tín hiệu lực cơ học về hệ thống điều khiển, giám sát hoặc định lượng điện tử.

2. Ưu điểm / tính năng nổi bật của Laumas SL2500

• Tải danh định 2500 kg, phù hợp với nhiều hệ thống đo lực và cân công nghiệp tải trung bình đến lớn.
• Đo được cả lực kéo và lực nén khi tải được truyền đúng phương dọc trục của cảm biến.
• Thân cảm biến bằng AISI 4340 mạ niken, tạo kết cấu cơ khí chắc chắn cho môi trường công nghiệp.
• Cấp bảo vệ IP67, hỗ trợ làm việc trong môi trường có bụi và điều kiện ẩm theo giới hạn của cấp bảo vệ.
• Sai số tổng hợp thấp, phù hợp cho các ứng dụng cần đo lực chính xác và hệ thống cân điện tử.
• Tín hiệu analog chuẩn của load cell strain gauge, thuận tiện kết nối với bộ hiển thị cân, weight transmitter, PLC thông qua bộ chuyển đổi hoặc bộ số hóa load cell.
• Dòng SL hỗ trợ cấp chính xác C3/C4 theo OIML R60 tùy cấu hình/chứng nhận phù hợp.
• SL2500 sử dụng kết nối cơ khí ren M20 x 1,5; Laumas có phụ kiện khớp cầu tương ứng cho phiên bản tải 2500 kg.
• Cáp tín hiệu tích hợp giúp triển khai kết nối giữa cảm biến và thiết bị điện tử cân thuận tiện hơn.

Thông số kỹ thuật tiêu biểu của SL2500

Thông số	Giá trị
Tải danh định	2500 kg
Kiểu đo	Kéo / nén
Vật liệu thân	Thép AISI 4340 mạ niken
Cấp bảo vệ	IP67
Sai số tổng hợp	Tối đa ±0,02%; 0,017% với C4
Cấp chính xác	C3/C4 theo OIML R60, tùy phiên bản/chứng nhận
Tín hiệu đầu ra danh định	2 mV/V ±0,2%
Điện trở đầu vào	350 Ω ±3,5 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Điện trở cách điện	≥ 5000 MΩ
Quá tải an toàn	150% tải toàn thang
Quá tải cực đại	300% tải toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Dải nhiệt độ bù	-10 °C đến +40 °C
Cáp tín hiệu	Dài 10 m, đường kính 5 mm, 4 x 0,24 mm² + shield
Kết nối cơ khí	Ren M20 x 1,5
Khối lượng cảm biến	Khoảng 1,6 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng của SL2500

Chức năng đo lực kéo và lực nén

Chức năng chính của SL2500 là biến đổi lực kéo hoặc lực nén dọc trục thành tín hiệu điện có biên độ tỷ lệ với lực tác dụng. Khi được lắp đúng cơ khí, cảm biến có thể trở thành phần tử đo trong hệ thống cân treo, thanh kéo, máy thử lực, cơ cấu định lượng hoặc hệ thống giám sát tải.

SL2500 không phải là một thiết bị hiển thị độc lập. Tín hiệu mV/V từ load cell cần được đưa tới bộ hiển thị cân, bộ truyền trọng lượng hoặc bộ số hóa load cell để khuếch đại, chuyển đổi A/D, hiệu chuẩn và đưa ra giá trị lực hoặc khối lượng sử dụng được trong hệ thống điều khiển.

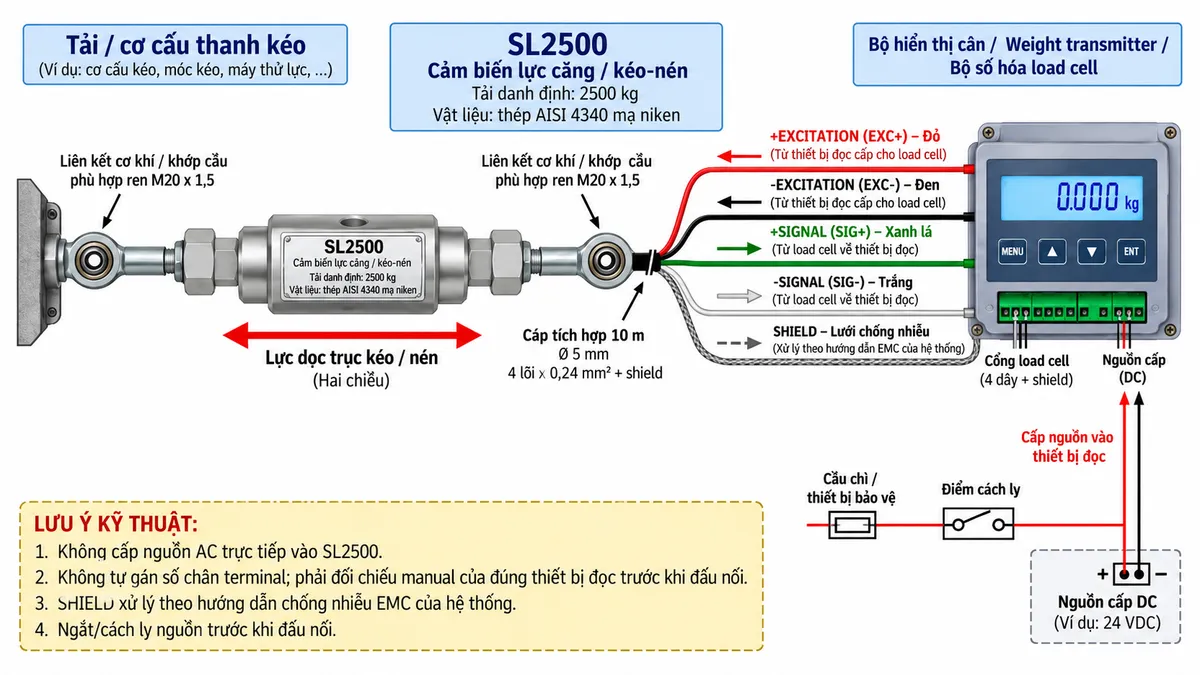

Kết nối điện của cảm biến

SL2500 sử dụng cấu hình load cell analog 4 dây cùng lớp shield. Theo tài liệu của dòng SL, dây kích thích được cấp từ thiết bị điện tử cân tới load cell, còn cặp dây signal truyền tín hiệu vi sai từ cảm biến trở về thiết bị đọc. Shield cần được xử lý theo hướng dẫn EMC của toàn hệ thống để hạn chế ảnh hưởng của nhiễu điện từ.

Không cấp nguồn AC trực tiếp vào load cell. Việc đấu vào terminal của bộ hiển thị hoặc transmitter phải thực hiện theo đúng manual của thiết bị đọc, vì ký hiệu và số chân terminal có thể khác nhau giữa các dòng thiết bị.

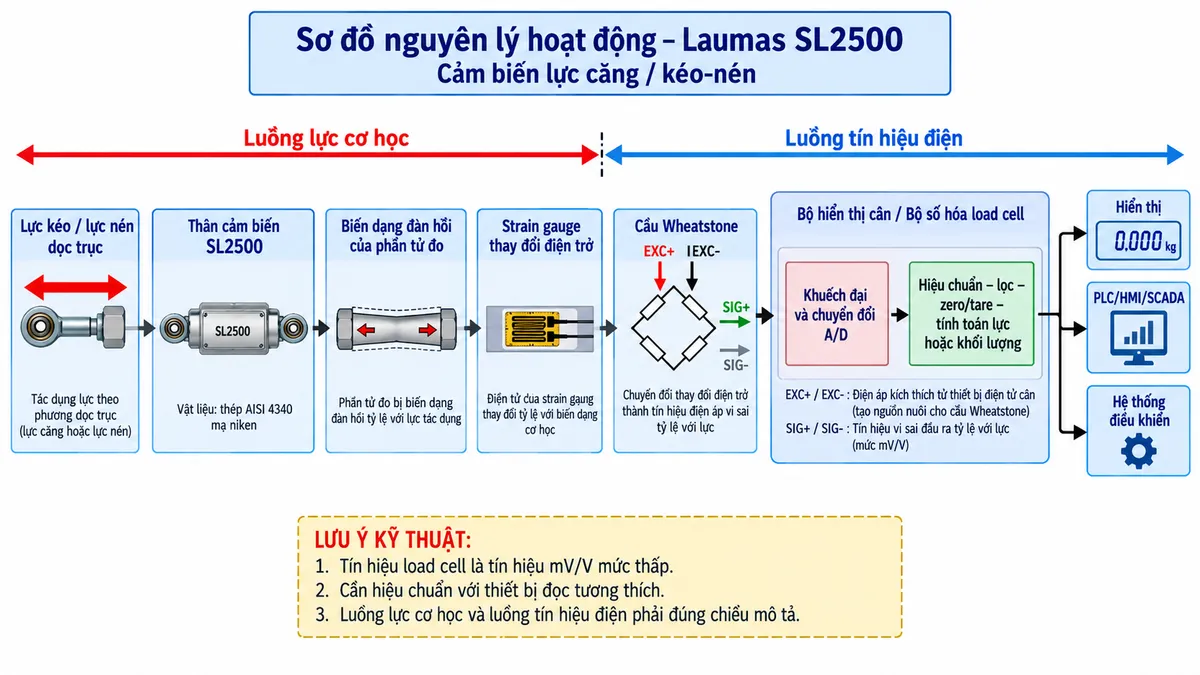

Nguyên lý hoạt động

Load cell strain gauge hoạt động dựa trên sự biến dạng đàn hồi rất nhỏ của thân kim loại khi có lực tác dụng. Các strain gauge được gắn tại những vị trí tính toán trên phần tử đàn hồi và biến dạng cùng với thân cảm biến. Khi strain gauge bị kéo giãn hoặc nén lại, điện trở của chúng thay đổi.

Các strain gauge được đấu thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích vào cầu đo; sự thay đổi điện trở do lực tác động tạo ra một tín hiệu vi sai có mức rất nhỏ, thường biểu diễn theo mV/V. Với SL2500, tín hiệu này được truyền qua cáp tới bộ hiển thị hoặc transmitter để khuếch đại, số hóa và chuyển đổi thành giá trị lực hoặc khối lượng sau khi hệ thống được hiệu chuẩn.

Luồng hoạt động có thể hiểu ngắn gọn là: lực kéo/nén tác động lên SL2500 → thân cảm biến biến dạng đàn hồi → strain gauge thay đổi điện trở → cầu Wheatstone tạo tín hiệu mV/V → thiết bị điện tử cân xử lý tín hiệu → hiển thị, truyền thông hoặc đưa dữ liệu về hệ thống điều khiển.

Ứng dụng tiêu biểu

• Máy thử kéo và thử nén trong dây chuyền sản xuất hoặc thiết bị kiểm tra lực.
• Hệ thống cân dùng thanh kéo hoặc cơ cấu treo.
• Giám sát lực trong cơ cấu máy, thiết bị nâng hạ và hệ thống cơ khí tự động.
• Đo tải trong máy đóng gói, máy định lượng và thiết bị công nghiệp.
• Kết hợp với weight transmitter để đưa dữ liệu lực hoặc khối lượng về PLC, HMI hoặc SCADA.
• Các hệ thống cân điện tử cần cảm biến chịu lực hai chiều kéo/nén với tải danh định đến 2500 kg.

Lưu ý khi lắp đặt

Để đạt độ chính xác tốt, lực cần được truyền qua SL2500 theo đúng trục đo. Hạn chế lực ngang, mô-men xoắn, lệch tâm và các ràng buộc cơ khí không mong muốn vì chúng có thể làm thay đổi kết quả đo hoặc gây ứng suất ngoài thiết kế lên cảm biến. Khi sử dụng khớp cầu hoặc phụ kiện liên kết, cần chọn đúng kích thước ren và tải trọng tương ứng.

Cáp load cell nên được đi tách khỏi dây động lực, biến tần, contactor và các nguồn gây nhiễu mạnh. Việc nối shield, nối đất và bố trí cáp cần tuân theo hướng dẫn EMC của bộ điện tử cân và toàn hệ thống. Trước khi thực hiện đấu nối hoặc bảo trì, cần cách ly nguồn của thiết bị điện tử cân.

4. Cam kết & nơi mua Laumas SL2500 chính hãng

Khi lựa chọn Laumas SL2500 chính hãng, khách hàng cần xác định đúng tải danh định, kiểu lắp cơ khí, phụ kiện liên kết, thiết bị đọc tín hiệu và yêu cầu của hệ thống để bảo đảm cảm biến hoạt động đúng thiết kế. Đặc biệt với các dự án thay thế load cell cũ, cần đối chiếu cả tải trọng, kích thước ren, kiểu tín hiệu và điều kiện lắp đặt trước khi đặt hàng.

Khách hàng có nhu cầu mua cảm biến lực căng Laumas SL2500 2500 kg, kiểm tra cấu hình, lựa chọn bộ hiển thị cân hoặc weight transmitter tương thích có thể liên hệ và đặt mua hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu model và lựa chọn thiết bị phù hợp cho hệ thống cân, đo lực và tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas SL2500 dùng để đo lực kéo hay lực nén?

SL2500 là load cell tension/compression, vì vậy có thể đo cả lực kéo và lực nén khi tải được tác dụng đúng theo phương dọc trục của cảm biến.

Tải danh định của SL2500 là bao nhiêu?

Phiên bản Laumas SL2500 có tải danh định 2500 kg. Khi thiết kế hệ thống cần xem xét cả tải làm việc thực tế, tải động, hệ số an toàn và các lực ngoài trục có thể xuất hiện.

SL2500 xuất tín hiệu gì?

Đây là load cell analog mV/V với tín hiệu đầu ra danh định 2 mV/V. Tín hiệu cần được xử lý bằng bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.

SL2500 có thể nối trực tiếp vào PLC không?

Thông thường không nên đưa trực tiếp tín hiệu mV/V mức thấp của load cell vào ngõ vào analog tiêu chuẩn của PLC. Cần sử dụng weight transmitter hoặc bộ số hóa load cell phù hợp để kích thích cảm biến, khuếch đại, chuyển đổi và đưa tín hiệu hoặc dữ liệu về PLC.

Cảm biến SL2500 có chống nước không?

SL2500 có cấp bảo vệ IP67. Việc sử dụng ngoài thực tế vẫn cần bảo đảm đầu cáp, hộp nối và các phần kết nối của toàn hệ thống được lắp đặt đúng yêu cầu môi trường.

SL2500 sử dụng cáp bao nhiêu dây?

Phiên bản 2500 kg của dòng SL sử dụng cáp dài 10 m với 4 lõi tín hiệu và shield. Bốn dây tương ứng với hai dây excitation và hai dây signal; shield được xử lý theo yêu cầu chống nhiễu EMC của hệ thống.

Phụ kiện khớp cầu nào phù hợp với SL2500?

SL2500 sử dụng kết nối cơ khí ren M20 x 1,5. Trong danh mục phụ kiện của dòng SL, Laumas cung cấp khớp cầu có đai ốc kích thước M20 x 1,5 dành cho mức tải 2500 kg. Cần kiểm tra đúng mã phụ kiện và điều kiện cơ khí của hệ thống trước khi lắp đặt.

Có được cấp nguồn AC trực tiếp vào SL2500 không?

Không. SL2500 là cảm biến strain gauge và nhận điện áp kích thích từ bộ điện tử cân hoặc weight transmitter. Không được đưa nguồn AC trực tiếp vào các dây của load cell.
