SL25 | Cảm biến (load cells) lực căng Laumas SL25

SL25 | Cảm biến lực căng Laumas SL25 – giới thiệu & nguồn gốc thương hiệu

SL25 | Cảm biến lực căng Laumas SL25 là load cell thuộc dòng SL chuyên đo lực kéo và có thể làm việc với lực nén khi tải được truyền đúng phương. Sản phẩm phù hợp cho các hệ thống cân, máy thử lực, cơ cấu treo, thanh kéo và thiết bị tự động hóa cần chuyển đổi lực cơ học thành tín hiệu điện để xử lý.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và các thành phần phục vụ hệ thống cân điện tử. Dòng SL được Laumas thiết kế theo dạng cảm biến kéo/nén, với nhiều mức tải khác nhau để đáp ứng từ các ứng dụng đo lực nhỏ đến hệ thống công nghiệp có tải lớn.

Trong dòng sản phẩm này, model SL25 là phiên bản tải thấp, thích hợp khi cần cảm biến kéo/nén nhỏ gọn nhưng vẫn yêu cầu kết cấu cơ khí chắc chắn và khả năng làm việc trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas SL25

Load cell kéo/nén SL25 có ưu điểm nổi bật là có thể bố trí trực tiếp trên đường truyền lực của cơ cấu máy. Dạng cảm biến kéo/nén giúp sản phẩm phù hợp với nhiều thiết kế cơ khí như thanh kéo, cơ cấu treo, máy kiểm tra lực hoặc các hệ thống giám sát tải theo phương dọc trục.

• Đo được lực kéo và lực nén khi cơ cấu truyền tải được thiết kế đúng phương.
• Dạng load cell kéo/nén thuận tiện tích hợp vào máy thử lực, cơ cấu thanh kéo và hệ thống cân treo.
• Kết cấu cơ khí phù hợp cho môi trường máy móc và tự động hóa công nghiệp.
• Tín hiệu từ cầu strain gauge có thể được xử lý bằng bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Có thể tích hợp vào hệ thống điều khiển sử dụng PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân có giao tiếp phù hợp.
• Cấp bảo vệ của dòng SL hỗ trợ sử dụng trong nhiều điều kiện công nghiệp có bụi và độ ẩm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	25 kg
Kiểu cảm biến	Load cell kéo/nén
Vật liệu	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP67
Cấp chính xác OIML R60 C3/C4 của dòng SL	Không áp dụng cho phiên bản 25 kg

Một điểm cần lưu ý khi lựa chọn là phiên bản SL tải 25 kg được Laumas loại trừ khỏi phân hạng C3/C4 OIML R60 được công bố cho các phiên bản phù hợp khác trong dòng SL. Vì vậy, khi ứng dụng liên quan đến yêu cầu kiểm định hoặc đo lường pháp định, cần xác định rõ tiêu chuẩn cần đáp ứng trước khi lựa chọn cấu hình.

Chức năng, nguyên lý hoạt động và ứng dụng của SL25

Chức năng đo lực kéo và lực nén

Cảm biến lực Laumas SL25 được lắp trên đường truyền lực giữa hai bộ phận cơ khí. Khi cơ cấu kéo hoặc nén tác động theo phương dọc trục, tải được truyền vào phần tử đàn hồi bên trong load cell. Để phép đo ổn định, việc lắp đặt cần hạn chế lực ngang, mô-men uốn và tải lệch tâm.

Trong ứng dụng lực kéo, hai đầu cảm biến thường được liên kết với thanh kéo hoặc khớp cầu phù hợp để cơ cấu có khả năng tự lựa tốt hơn. Đối với lực nén, hệ thống cơ khí cũng cần bảo đảm lực tác động đúng hướng và tránh tạo ứng suất ngoài thiết kế lên load cell.

Kết nối với thiết bị điện tử cân

SL25 là load cell strain gauge analog. Load cell không tự hiển thị giá trị trọng lượng hoặc lực mà cần kết nối tới bộ điện tử cân tương thích. Thiết bị đọc cung cấp điện áp kích thích cho cầu đo thông qua đường EXC và nhận tín hiệu vi sai từ cảm biến thông qua đường SIG.

Do tín hiệu của load cell có mức rất nhỏ, đường cáp tín hiệu cần được bố trí hợp lý, tránh đi chung với cáp động lực hoặc các nguồn gây nhiễu điện từ mạnh. Shield của cáp, nếu có trên cấu hình thực tế, phải được xử lý theo thiết kế EMC của toàn hệ thống và hướng dẫn của thiết bị điện tử cân.

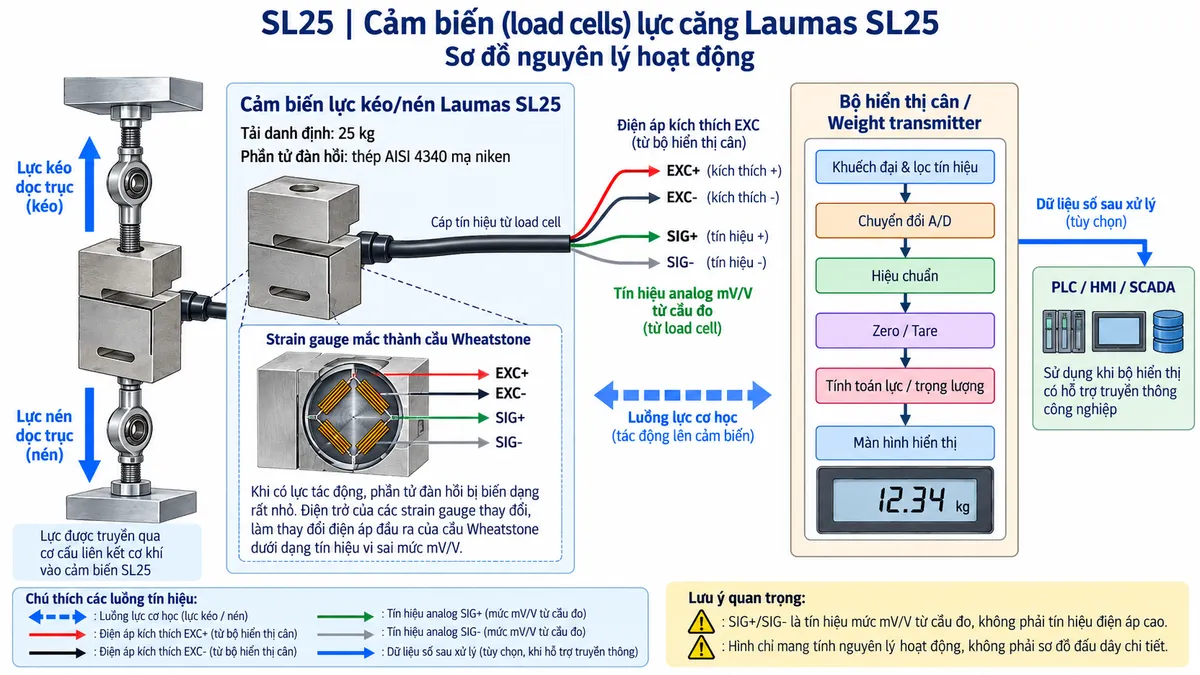

Nguyên lý chuyển đổi lực thành tín hiệu điện

Bên trong load cell, các strain gauge được liên kết với phần tử đàn hồi và bố trí thành cầu đo Wheatstone. Khi không có tải, cầu đo ở trạng thái cân bằng theo đặc tính thiết kế. Khi lực kéo hoặc lực nén làm phần tử đàn hồi biến dạng rất nhỏ, điện trở của các strain gauge thay đổi và làm cầu đo mất cân bằng.

Sự thay đổi này tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động. Bộ hiển thị hoặc weight transmitter tiếp nhận tín hiệu, thực hiện khuếch đại và lọc nhiễu trước khi chuyển đổi analog sang số. Sau quá trình hiệu chuẩn, Zero/Tare và tính toán, thiết bị điện tử có thể hiển thị giá trị lực hoặc trọng lượng cho người vận hành.

Nếu weight transmitter hoặc bộ hiển thị sử dụng trong hệ thống có hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA để giám sát, lưu trữ dữ liệu, cảnh báo hoặc tham gia vào thuật toán điều khiển máy.

Ứng dụng điển hình của SL25

Load cell lực căng Laumas SL25 phù hợp với những ứng dụng cần đo lực theo phương kéo hoặc nén trong máy móc và hệ thống cân có mức tải nhỏ.

• Máy thử lực kéo và lực nén.
• Cơ cấu thanh kéo trong máy công nghiệp.
• Hệ thống cân treo hoặc cơ cấu cân sử dụng liên kết chịu kéo.
• Thiết bị kiểm tra lực trong dây chuyền sản xuất.
• Máy lắp ráp cần giám sát lực trong quá trình vận hành.
• Hệ thống đo lực kết hợp weight transmitter và PLC.
• Thiết bị nghiên cứu, kiểm tra cơ khí và tự động hóa cần tín hiệu load cell.

Lưu ý khi lắp đặt

Độ chính xác của một hệ thống đo lực bằng load cell không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc đáng kể vào kết cấu cơ khí. Hai điểm liên kết cần được bố trí để lực đi qua trục đo của cảm biến; hạn chế tải ngang, rung, va đập và mô-men uốn không cần thiết.

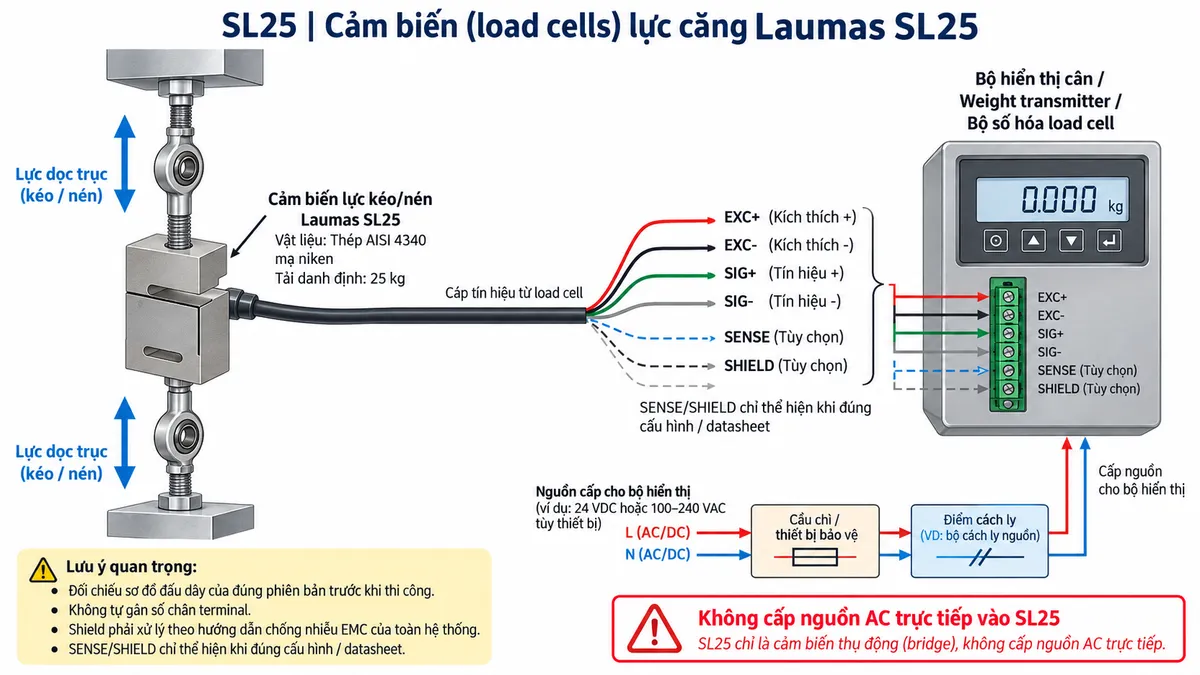

Trước khi đấu nối điện, cần xác định đúng sơ đồ dây của SL25 và đầu vào load cell trên bộ hiển thị hoặc transmitter. Không suy đoán màu dây, số terminal hoặc chức năng dây từ một model khác. Nguồn điện của bộ điện tử cân phải được bảo vệ và cách ly phù hợp với thiết kế tủ điện, trong khi load cell chỉ nhận điện áp kích thích từ mạch đo tương thích.

Cam kết và nơi mua Laumas SL25 chính hãng

Khi mua SL25 Laumas chính hãng, khách hàng nên lựa chọn đồng bộ cảm biến, phụ kiện cơ khí và thiết bị điện tử cân phù hợp với tải, phương tác động lực, môi trường lắp đặt và yêu cầu điều khiển của hệ thống. Việc chọn đúng ngay từ đầu giúp hạn chế sai số do cơ khí, tránh đấu nối không tương thích và thuận tiện hơn khi tích hợp với hệ thống tự động hóa.

Quý khách cần mua cảm biến lực căng Laumas SL25, tư vấn lựa chọn bộ hiển thị cân, weight transmitter hoặc giải pháp kết nối phù hợp, hãy liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng và báo giá theo yêu cầu thực tế.

Câu hỏi thường gặp (FAQ)

Laumas SL25 dùng để đo lực kéo hay lực nén?

SL25 thuộc dòng load cell tension/compression, vì vậy có thể sử dụng để đo lực kéo và lực nén khi tải được truyền đúng theo phương thiết kế của cảm biến.

SL25 có thuộc cấp chính xác C3 hoặc C4 OIML R60 không?

Không nên mặc định như vậy. Theo thông tin sản phẩm của Laumas, phiên bản SL tải 25 kg được loại trừ khỏi cấp chính xác C3/C4 OIML R60 được công bố cho các phiên bản phù hợp khác trong dòng. Nếu ứng dụng yêu cầu cân pháp định hoặc chứng nhận cụ thể, cần kiểm tra yêu cầu kỹ thuật trước khi lựa chọn.

SL25 có thể kết nối trực tiếp với PLC không?

SL25 là load cell analog sử dụng cầu strain gauge. Trong hệ thống thông thường, cảm biến được kết nối với weight transmitter hoặc bộ số hóa load cell; thiết bị này xử lý tín hiệu rồi truyền dữ liệu tới PLC bằng ngõ analog hoặc giao tiếp số mà thiết bị hỗ trợ.

Có thể cấp nguồn AC trực tiếp cho SL25 không?

Không. Load cell nhận điện áp kích thích từ mạch đầu vào load cell của bộ hiển thị hoặc transmitter tương thích. Nguồn AC của hệ thống chỉ được đưa tới thiết bị điện tử phù hợp theo tài liệu của thiết bị đó, không đưa trực tiếp vào các dây tín hiệu của cảm biến.

Vì sao cần hạn chế lực ngang và mô-men khi lắp SL25?

Load cell được thiết kế để đo lực theo một phương xác định. Lực ngang, tải lệch tâm và mô-men có thể tạo ra ứng suất ngoài mong muốn, ảnh hưởng tới kết quả đo và độ bền của cảm biến. Cơ cấu liên kết tự lựa hoặc khớp cầu phù hợp thường được sử dụng để cải thiện điều kiện truyền lực.

SL25 có phù hợp với môi trường công nghiệp có độ ẩm không?

Dòng SL có cấp bảo vệ IP67, hỗ trợ khả năng chống bụi và chịu điều kiện tiếp xúc nước theo phạm vi của cấp bảo vệ này. Tuy nhiên, khi lắp đặt vẫn cần xem xét toàn bộ môi trường thực tế, đầu nối cáp, hóa chất, nhiệt độ và phương pháp vệ sinh của hệ thống.

Khi thay một load cell khác bằng SL25 có thể giữ nguyên dây đấu không?

Không nên đấu theo màu dây hoặc terminal của cảm biến cũ nếu chưa kiểm tra. Cần đối chiếu sơ đồ của Laumas SL25 và manual của thiết bị đọc để xác nhận chính xác EXC, SIG, các dây tham chiếu nếu có và cách xử lý shield trước khi cấp nguồn.
