CTL7500 | Cảm biến (load cells) lực căng Laumas CTL7500

CTL7500 | Cảm biến lực căng Laumas CTL7500 – Giới thiệu & nguồn gốc thương hiệu

CTL7500 | Cảm biến (load cells) lực căng Laumas CTL7500 là cảm biến tải thuộc dòng CTL, được thiết kế để đo lực kéo và lực nén dọc trục trong hệ thống cân, máy đo lực và các ứng dụng giám sát tải công nghiệp. Phiên bản CTL7500 có tải danh định 7500 kg, sử dụng thân thép không gỉ 17-4 PH, cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R60.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và nhiều thành phần phục vụ các hệ thống cân điện tử. Dòng CTL là nhóm load cell tension/compression có nhiều mức tải từ 100 kg đến 12500 kg, đáp ứng đa dạng yêu cầu đo lực và cân công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas CTL7500

• Đo được cả lực kéo và lực nén bằng cùng một cảm biến khi tải được truyền đúng theo phương dọc trục.
• Thân bằng thép không gỉ 17-4 PH, phù hợp với môi trường máy móc và dây chuyền công nghiệp.
• Cấp bảo vệ IP68 giúp tăng khả năng chống bụi và nước; có tùy chọn IP69K theo yêu cầu.
• Sai số tổng hợp tối đa ±0,02%, phù hợp với những hệ thống cần độ ổn định và độ chính xác cao.
• Đạt cấp chính xác C3 theo OIML R60.
• Tín hiệu đầu ra dạng 2 mV/V, tương thích với nhiều bộ hiển thị cân và weight transmitter dành cho load cell strain gauge.
• Cáp tín hiệu nhiều lõi có shield hỗ trợ truyền tín hiệu mV/V ổn định và hạn chế ảnh hưởng của nhiễu điện từ khi lắp đặt đúng kỹ thuật.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, phù hợp với các kiến trúc đo dự phòng kép.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	7500 kg
Kiểu đo lực	Kéo và nén
Vật liệu thân	Thép không gỉ 17-4 PH
Cấp chính xác	C3 theo OIML R60
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68
Cấp bảo vệ tùy chọn	IP69K theo yêu cầu
Tín hiệu đầu ra danh định	2 mV/V
Điện áp kích thích	3–15 VDC
Điện trở cầu đo	350 Ω
Chiều dài cáp	10 m
Kiểu kết nối điện	Cáp liền 6 dây có shield
Khối lượng tịnh	Khoảng 2,7 kg
Tùy chọn dự phòng	2 cầu Wheatstone độc lập 350 Ω với 2 cáp đầu ra

Chức năng, nguyên lý hoạt động và ứng dụng của CTL7500

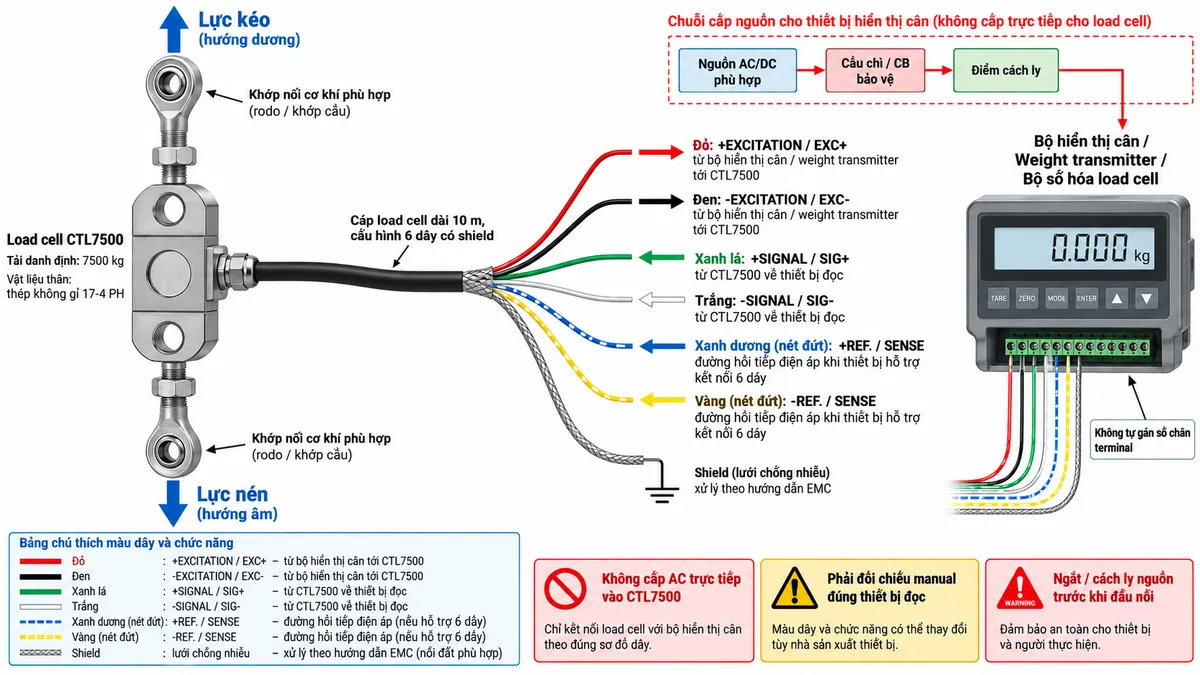

Kết nối CTL7500 với bộ điện tử cân

Load cell CTL7500 là cảm biến strain gauge thụ động. Trong hệ thống hoàn chỉnh, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cung cấp điện áp kích thích cho cầu đo trong cảm biến và đồng thời tiếp nhận tín hiệu điện áp vi sai sinh ra khi tải thay đổi.

Các đường EXC+/EXC- truyền điện áp kích thích từ thiết bị điện tử tới load cell; SIG+/SIG- truyền tín hiệu đo mV/V từ CTL7500 về thiết bị xử lý. Với cấu hình 6 dây, các đường REF./SENSE có thể được thiết bị đọc sử dụng để giám sát điện áp kích thích thực tế tại cảm biến và bù ảnh hưởng của sụt áp trên cáp. Shield cần được xử lý theo hướng dẫn EMC của toàn hệ thống.

Nguồn điện lưới không được cấp trực tiếp vào load cell. Nguồn AC hoặc DC của hệ thống chỉ cấp cho bộ hiển thị hoặc transmitter theo đúng yêu cầu của thiết bị điện tử, thông qua thiết bị bảo vệ và điểm cách ly thích hợp.

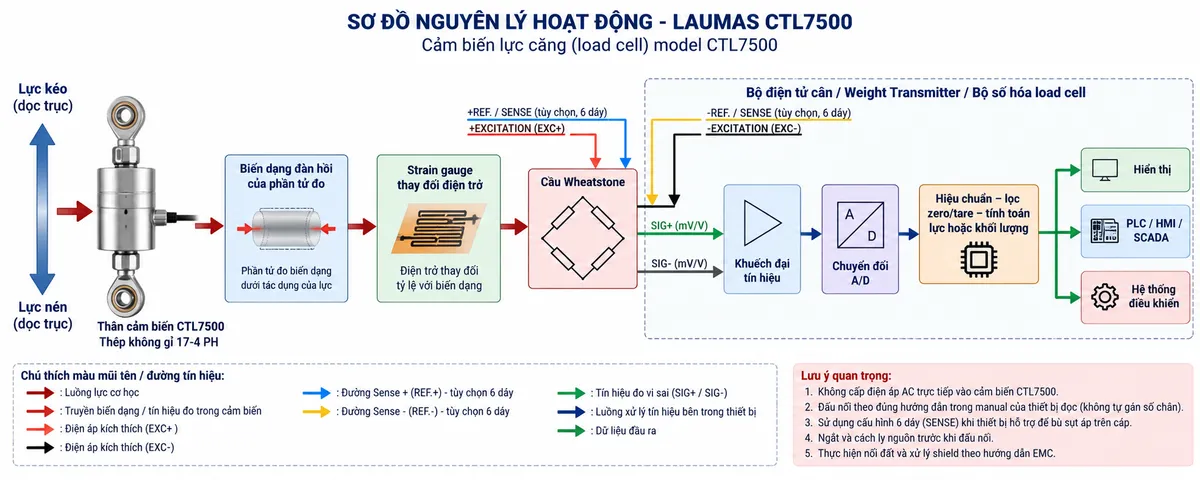

Nguyên lý hoạt động của cảm biến lực CTL7500

Khi lực kéo hoặc lực nén tác động đúng theo trục của CTL7500, phần tử đàn hồi bên trong cảm biến xuất hiện một biến dạng cơ học rất nhỏ. Các strain gauge được gắn trên phần tử này thay đổi điện trở theo mức biến dạng, nhờ đó chuyển đổi sự thay đổi của tải thành đại lượng điện có thể đo được.

Các strain gauge được mắc thành cầu Wheatstone. Khi thiết bị điện tử cân cung cấp điện áp excitation, sự thay đổi điện trở do tải làm cầu đo mất cân bằng và tạo tín hiệu vi sai trên SIG+/SIG-. Tín hiệu đầu ra tỷ lệ với tải tác động và được thiết bị điện tử cân khuếch đại, chuyển đổi A/D rồi xử lý thành giá trị lực hoặc khối lượng.

Sau bước chuyển đổi số, thiết bị xử lý có thể thực hiện hiệu chuẩn, lọc tín hiệu, zero, tare và các phép tính cần thiết. Kết quả cuối cùng có thể được hiển thị trực tiếp hoặc truyền tới PLC, HMI, SCADA và hệ thống điều khiển nếu thiết bị điện tử được sử dụng hỗ trợ các đầu ra tương ứng.

Ứng dụng thực tế của CTL7500

• Đo lực kéo và lực nén trong máy thử lực và thiết bị kiểm tra cơ khí.
• Giám sát tải trên thanh kéo, ty liên kết và các kết cấu chịu lực theo phương dọc trục.
• Ứng dụng trong hệ thống cân treo, hopper treo và các cụm cân sử dụng load cell tension/compression.
• Tích hợp vào máy móc và dây chuyền cần cảm biến lực tải lớn để giám sát tải liên tục.
• Kết hợp với weight transmitter để đưa giá trị lực hoặc khối lượng vào PLC, HMI và SCADA.
• Ứng dụng trong các hệ thống bảo vệ hoặc giới hạn tải khi toàn bộ giải pháp cơ khí, điện và điều khiển được thiết kế phù hợp.

Lưu ý khi lắp đặt CTL7500

Đối với tải lớn, việc bố trí cơ khí có ảnh hưởng trực tiếp tới độ chính xác và tuổi thọ cảm biến. CTL7500 nên được lắp sao cho lực truyền đúng dọc trục, đồng thời hạn chế tải ngang, mô-men uốn, mô-men xoắn và lực lệch tâm.

Các đầu liên kết cơ khí cần có khả năng chịu tải phù hợp với ứng dụng và không tạo ứng suất phụ lên thân load cell. Cáp tín hiệu cần được bảo vệ khỏi lực kéo cơ học, đi cách xa cáp động lực và các nguồn nhiễu mạnh. Trước khi đấu nối phải ngắt hoặc cách ly nguồn và đối chiếu sơ đồ dây với manual của thiết bị đọc thực tế.

Cam kết & nơi mua CTL7500 chính hãng

Khách hàng cần mua Laumas CTL7500 chính hãng, lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa hoặc cần tư vấn phương án tích hợp cảm biến vào hệ thống có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu model, dải tải, thiết bị xử lý và phương án kết nối phù hợp với yêu cầu ứng dụng.

Lựa chọn đúng cảm biến tải và thiết kế kết cấu cơ khí phù hợp giúp hệ thống đo lực ổn định hơn, giảm ảnh hưởng của tải ngoài trục và tạo thuận lợi khi tích hợp vào hệ thống tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

CTL7500 dùng để đo lực kéo hay lực nén?

CTL7500 thuộc dòng load cell tension/compression nên có thể đo cả lực kéo và lực nén khi tải được truyền đúng theo phương dọc trục của cảm biến.

Tải danh định của CTL7500 là bao nhiêu?

Phiên bản CTL7500 có tải danh định 7500 kg. Khi chọn cảm biến cho máy thực tế cần xem xét thêm tải động, va đập, lực ngoài trục và hệ số an toàn của toàn bộ kết cấu.

CTL7500 được làm bằng vật liệu gì?

Thân cảm biến sử dụng thép không gỉ 17-4 PH, phù hợp với các ứng dụng yêu cầu độ bền cơ học cao trong môi trường công nghiệp.

CTL7500 có cấp bảo vệ bao nhiêu?

Dòng CTL có cấp bảo vệ tiêu chuẩn IP68 và có thể đặt tùy chọn IP69K theo yêu cầu.

Tín hiệu đầu ra của CTL7500 là gì?

Cảm biến tạo tín hiệu analog dạng mV/V, với đầu ra danh định 2 mV/V. Tín hiệu này cần được khuếch đại và xử lý bởi bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell phù hợp.

CTL7500 có thể kết nối với PLC như thế nào?

Thông thường CTL7500 được kết nối tới weight transmitter hoặc bộ số hóa load cell trước. Thiết bị này chuyển tín hiệu mV/V thành tín hiệu hoặc dữ liệu phù hợp để PLC tiếp nhận. Chỉ đấu trực tiếp khi PLC có module chuyên dụng cho load cell strain gauge.

Đường REF./SENSE có bắt buộc sử dụng không?

Không phải mọi thiết bị đọc đều yêu cầu REF./SENSE. Khi bộ điện tử hỗ trợ cấu hình 6 dây, các đường này giúp phản hồi điện áp excitation thực tế tại cảm biến và hỗ trợ bù sụt áp trên cáp.

CTL7500 có tùy chọn dự phòng an toàn không?

Dòng CTL có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, cho phép xây dựng hai kênh đo riêng biệt trong các hệ thống yêu cầu kiến trúc dự phòng.

Cần lưu ý gì khi lắp cảm biến tải 7500 kg?

Cần đặc biệt chú ý khả năng chịu tải của toàn bộ liên kết cơ khí, truyền lực đúng dọc trục và hạn chế lực ngang hoặc mô-men. Phần điện phải được đấu đúng sơ đồ, xử lý shield theo nguyên tắc EMC và ngắt nguồn trước khi thi công.
