CTL2500 | Cảm biến lực căng Laumas CTL2500 – Giới thiệu & nguồn gốc thương hiệu

CTL2500 | Cảm biến (load cells) lực căng Laumas CTL2500 là cảm biến tải dạng kéo – nén thuộc dòng CTL của Laumas, được thiết kế để đo lực cơ học tác động theo phương dọc trục và chuyển đổi thành tín hiệu điện mV/V phục vụ hệ thống cân, đo lực và tự động hóa công nghiệp. Phiên bản CTL2500 có tải danh định 2500 kg, thân bằng thép không gỉ 17-4 PH, cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R60.

Laumas là thương hiệu Italia chuyên về load cell, bộ hiển thị cân, weight transmitter và các thiết bị điện tử cho hệ thống cân – định lượng. Dòng CTL của hãng bao gồm nhiều dải tải khác nhau và được thiết kế cho đo lực kéo và lực nén, phù hợp với các cơ cấu máy, hệ thống cân treo, máy thử lực và các ứng dụng giám sát tải.

Ưu điểm và tính năng nổi bật của Laumas CTL2500

• Đo được cả lực kéo và lực nén theo phương dọc trục, thuận tiện khi tích hợp vào nhiều kết cấu cơ khí.
• Thân cảm biến bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền và khả năng làm việc trong môi trường công nghiệp.
• Cấp bảo vệ IP68 giúp cảm biến chống bụi và chống nước tốt; có tùy chọn IP69K theo yêu cầu.
• Sai số tổng hợp tối đa ±0,02%, hỗ trợ các ứng dụng cần độ ổn định và độ chính xác cao.
• Cấp chính xác C3 với 3000 khoảng chia kiểm định theo OIML R60.
• Tín hiệu đầu ra danh định 2 mV/V, tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp 6 lõi hỗ trợ các đường REF./SENSE để bù sụt áp khi sử dụng thiết bị đọc tương thích.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra cho các hệ thống yêu cầu đo dự phòng kép.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	2500 kg
Kiểu đo lực	Kéo và nén
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác	C3, 3000 khoảng chia theo OIML R60
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP68; IP69K theo yêu cầu
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	350 Ω ±5 Ω
Điện trở đầu ra	350 Ω ±2 Ω
Cân bằng điểm zero	±1%
Điện trở cách điện	≥5000 MΩ
Dải nhiệt độ bù	-20 đến +70 °C
Dải nhiệt độ làm việc	-30 đến +90 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,3 mm
Cáp kết nối	Dài 10 m, Ø5 mm, 6 lõi x 0,14 mm²

Chức năng, nguyên lý hoạt động và ứng dụng của CTL2500

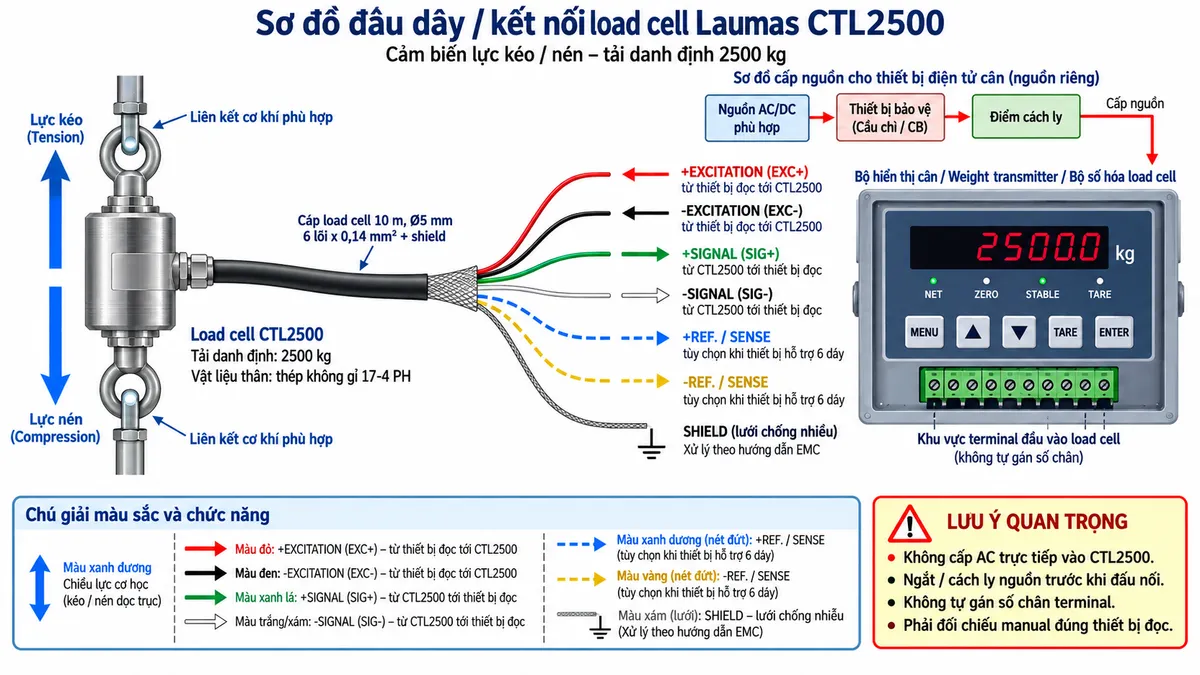

Kết nối CTL2500 với bộ điện tử cân

Load cell CTL2500 là cảm biến strain gauge thụ động nên cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa có đầu vào load cell phù hợp. Bộ điện tử cân cung cấp điện áp kích thích cho cầu đo trong cảm biến và nhận lại tín hiệu vi sai có biên độ tỷ lệ với lực tác động.

Theo cấu hình điện của dòng CTL, cáp cảm biến gồm +SIGNAL màu xanh lá, -SIGNAL màu trắng, +EXCITATION màu đỏ, -EXCITATION màu đen, +REF./SENSE màu xanh dương, -REF./SENSE màu vàng và shield. Khi thiết bị đọc hỗ trợ cấu hình 6 dây, hai đường REF./SENSE giúp phản hồi điện áp kích thích thực tế tại load cell để bù ảnh hưởng của sụt áp trên đường cáp.

Nguồn điện của hệ thống không được cấp trực tiếp vào cảm biến. Nguồn AC hoặc DC phải cấp cho bộ hiển thị hoặc transmitter theo đúng thông số của thiết bị đó, qua phương án bảo vệ và cách ly thích hợp. Việc đấu shield và nối đất cần tuân thủ nguyên tắc EMC của toàn hệ thống.

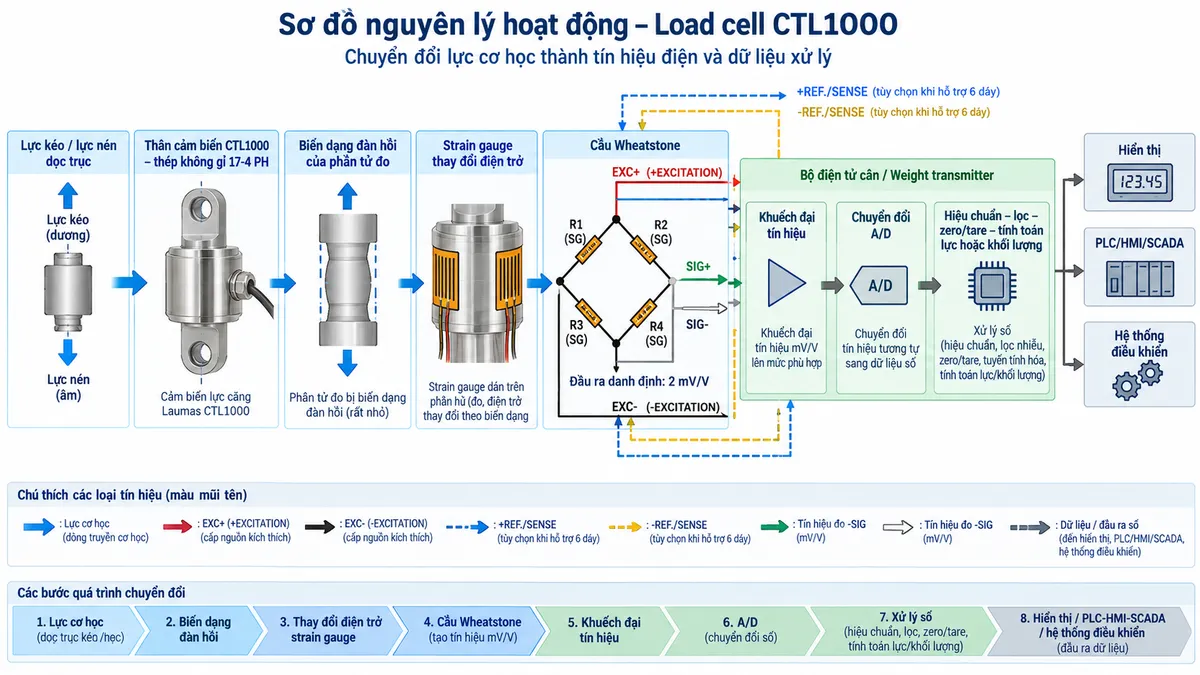

Nguyên lý chuyển đổi lực thành tín hiệu điện

Khi lực kéo hoặc lực nén tác động đúng theo trục đo, phần tử đàn hồi của CTL2500 biến dạng một lượng rất nhỏ. Các strain gauge gắn trên phần tử này thay đổi điện trở theo mức biến dạng, qua đó chuyển đổi lực cơ học thành thay đổi điện trở.

Các strain gauge được mắc thành cầu Wheatstone. Bộ điện tử cân cấp điện áp kích thích qua EXC+ và EXC-. Khi tải thay đổi, cầu Wheatstone mất cân bằng và tạo tín hiệu vi sai SIG+/SIG- tỷ lệ với lực tác động. Với đầu ra danh định 2 mV/V, điện áp tín hiệu thực tế phụ thuộc vào điện áp kích thích và tỷ lệ tải đang tác động so với toàn thang.

Tín hiệu mV/V được đưa tới mạch khuếch đại của bộ điện tử cân, sau đó chuyển đổi A/D và xử lý số. Các bước hiệu chuẩn, lọc, zero, tare và tính toán cho phép chuyển tín hiệu thô thành giá trị lực hoặc khối lượng để hiển thị hay truyền sang hệ thống tự động hóa.

Ứng dụng của cảm biến lực CTL2500

• Đo lực kéo và lực nén trong máy thử lực, máy kiểm tra và hệ thống thử nghiệm cơ khí.
• Giám sát tải trong thanh kéo, ty liên kết, cơ cấu treo và hệ thống truyền lực dọc trục.
• Ứng dụng trong hệ thống cân treo và các cụm cân sử dụng load cell tension/compression.
• Tích hợp vào máy móc cần cảm biến lực 2500 kg để giám sát tải hoặc bảo vệ quá trình.
• Kết hợp với weight transmitter để chuyển tín hiệu mV/V thành tín hiệu phù hợp cho hệ thống tự động hóa.
• Truyền dữ liệu lực hoặc khối lượng tới PLC, HMI, SCADA để giám sát, lưu dữ liệu và điều khiển.

Lưu ý khi lắp đặt CTL2500

CTL2500 cần được lắp sao cho lực truyền qua cảm biến theo đúng phương dọc trục. Nên hạn chế tối đa lực ngang, mô-men uốn, mô-men xoắn và tải lệch tâm vì các thành phần lực ngoài trục có thể làm tăng sai số hoặc gây ứng suất không mong muốn lên cảm biến.

Liên kết cơ khí cần phù hợp với kết cấu thực tế và cho phép tải truyền ổn định qua load cell. Cáp tín hiệu nên được đi tách biệt khỏi dây động lực, cáp biến tần và các nguồn nhiễu điện từ mạnh. Trước khi đấu nối phải ngắt hoặc cách ly nguồn của bộ điện tử cân và đối chiếu đúng sơ đồ terminal trong manual của thiết bị đang sử dụng.

Cam kết & nơi mua CTL2500 chính hãng

Khách hàng cần mua Laumas CTL2500 chính hãng, lựa chọn bộ hiển thị cân, weight transmitter hoặc cần tư vấn phương án tích hợp cảm biến vào máy có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model, dải tải và phương án kết nối phù hợp với ứng dụng thực tế.

Lựa chọn đúng load cell, cơ cấu lắp đặt và thiết bị xử lý tín hiệu giúp hệ thống cân hoặc đo lực hoạt động ổn định hơn, đồng thời hạn chế sai số do tải ngoài trục, nhiễu điện và đấu nối không phù hợp.

Câu hỏi thường gặp (FAQ)

CTL2500 dùng để đo lực kéo hay lực nén?

CTL2500 là load cell tension/compression nên có thể đo cả lực kéo và lực nén khi tải tác động đúng theo trục thiết kế của cảm biến.

Tải danh định của CTL2500 là bao nhiêu?

CTL2500 có tải danh định 2500 kg. Khi lựa chọn cho máy thực tế cần xem xét thêm tải động, tải va đập, lực lệch tâm và hệ số an toàn của kết cấu.

CTL2500 được chế tạo bằng vật liệu gì?

Thân cảm biến sử dụng thép không gỉ 17-4 PH, phù hợp với các ứng dụng công nghiệp yêu cầu độ bền cơ học và khả năng chống chịu môi trường.

CTL2500 có cấp bảo vệ bao nhiêu?

Phiên bản tiêu chuẩn của dòng CTL có cấp bảo vệ IP68. Laumas cũng cung cấp tùy chọn IP69K theo yêu cầu.

Tín hiệu đầu ra của CTL2500 là gì?

Đầu ra danh định là 2 mV/V ±0,1%. Đây là tín hiệu vi sai mức thấp từ cầu Wheatstone và cần được bộ điện tử cân tương thích khuếch đại, chuyển đổi và xử lý.

REF./SENSE trên CTL2500 có tác dụng gì?

REF./SENSE+ và REF./SENSE- là các đường phản hồi điện áp kích thích thực tế tại load cell. Khi thiết bị đọc hỗ trợ cấu hình 6 dây, chúng giúp bù ảnh hưởng của sụt áp trên đường cáp.

CTL2500 có thể kết nối trực tiếp với PLC không?

Chỉ có thể kết nối trực tiếp nếu PLC hoặc module mở rộng có đầu vào chuyên dụng cho load cell strain gauge. Trong nhiều hệ thống, CTL2500 được đấu qua weight transmitter hoặc bộ số hóa trước khi dữ liệu được truyền tới PLC.

CTL2500 có tùy chọn dự phòng cho hệ thống an toàn không?

Có. Dòng CTL có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, phù hợp với các hệ thống cần hai kênh đo độc lập hoặc cấu hình an toàn dự phòng.

Cần lưu ý gì để CTL2500 đo ổn định?

Cần truyền tải đúng dọc trục, hạn chế lực ngang và mô-men, sử dụng liên kết cơ khí phù hợp, cố định cáp đúng cách và xử lý shield theo nguyên tắc EMC. Trước khi đấu nối phải ngắt nguồn và đối chiếu manual của thiết bị đọc.
