SL100 | Cảm biến lực căng Laumas SL100 – giới thiệu & nguồn gốc thương hiệu

SL100 | Cảm biến lực căng Laumas SL100 là load cell kéo/nén thuộc dòng SL của Laumas, được thiết kế để chuyển đổi lực cơ học tác động theo phương dọc trục thành tín hiệu điện phục vụ cân và đo lực công nghiệp. Với tải danh định 100 kg, model SL100 phù hợp cho cơ cấu thanh kéo, cân treo, máy thử lực, hệ thống định lượng và các máy tự động cần giám sát lực kéo hoặc lực nén.

Laumas được thành lập tại Italia năm 1984 và phát triển chuyên sâu trong lĩnh vực cân điện tử công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và các giải pháp phục vụ cân, định lượng và tự động hóa. Dòng SL là dòng cảm biến kéo/nén có nhiều mức tải, trong đó SL100 là phiên bản 100 kg được Laumas công bố với cấp chính xác OIML R60 C3/C4.

Ưu điểm và tính năng nổi bật của Laumas SL100

Load cell Laumas SL100 phù hợp với các ứng dụng cần đo lực hai chiều trên cùng một cảm biến. Kết cấu cảm biến được bố trí trực tiếp trong đường truyền tải, nhờ đó có thể tích hợp vào thanh kéo, cơ cấu treo hoặc máy thử lực mà không cần cơ cấu chuyển đổi lực phức tạp.

• Đo được cả lực kéo và lực nén khi tải được truyền đúng theo trục cảm biến.
• Thích hợp cho hệ thống cân công nghiệp, máy thử lực và cơ cấu thanh kéo.
• Tín hiệu cầu strain gauge tương thích với nhiều bộ hiển thị cân và weight transmitter chuyên dụng.
• Có thể kết hợp với khớp cầu cơ khí để hạn chế ảnh hưởng của tải lệch, lực ngang và mô-men.
• Phù hợp tích hợp vào hệ thống tự động hóa thông qua bộ điện tử cân có giao tiếp với PLC, HMI hoặc SCADA.
• Kết cấu và cấp bảo vệ được thiết kế cho môi trường công nghiệp.

Thông số kỹ thuật tiêu biểu của SL100

Thông số	Giá trị
Tải danh định	100 kg
Vật liệu	Thép AISI 4340 mạ niken
Cấp chính xác	C3 / C4 theo OIML R60
Số khoảng kiểm định	C3: 3000; C4: 4000
Sai số tổng hợp	≤ ±0,02%; C4: ≤ ±0,017%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,2%
Điện trở đầu vào	350 Ω ±3,5 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% toàn thang
Điện áp cấp tối đa không gây hư hỏng	18 V
Cáp kết nối	Dài 5 m, đường kính 5 mm, 4 lõi x 0,24 mm² và shield
Ren kết nối cơ khí	M10 x 1,5
Trọng lượng tịnh	0,6 kg

Chức năng, nguyên lý hoạt động và ứng dụng của SL100

Chức năng đo lực kéo và lực nén

Cảm biến lực kéo/nén SL100 được lắp trực tiếp trên đường truyền lực giữa hai bộ phận cơ khí. Khi cơ cấu tác động lực kéo hoặc lực nén theo phương dọc trục, tải được truyền vào phần tử đàn hồi của cảm biến. Biến dạng cơ học rất nhỏ của phần tử này được chuyển thành tín hiệu điện để thiết bị điện tử cân tiếp tục xử lý.

Trong những hệ thống có khả năng xuất hiện sai lệch lắp ráp, việc sử dụng liên kết tự lựa hoặc khớp cầu phù hợp giúp giảm lực ngang và mô-men uốn truyền vào load cell. Đối với SL100, phụ kiện khớp cầu EM10DADO là lựa chọn cơ khí tương ứng với kết nối ren của phiên bản 100 kg.

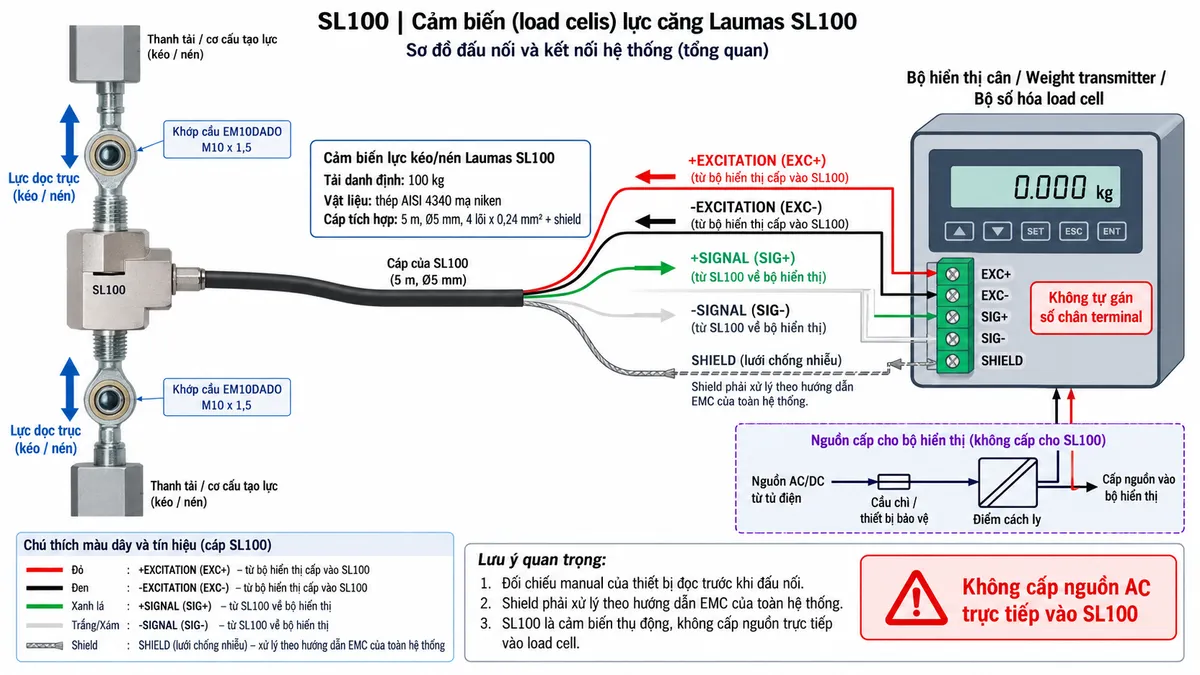

Kết nối SL100 với bộ hiển thị cân hoặc weight transmitter

SL100 sử dụng cầu strain gauge analog và cần được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell có đầu vào tương thích. Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo qua EXC+ và EXC-, sau đó nhận tín hiệu vi sai từ SIG+ và SIG-.

Theo sơ đồ kết nối của dòng SL, dây +SIGNAL sử dụng màu xanh lá, +EXCITATION màu đỏ, -SIGNAL màu trắng và -EXCITATION màu đen; ngoài bốn lõi tín hiệu còn có shield chống nhiễu. Shield cần được xử lý theo thiết kế EMC của toàn hệ thống và hướng dẫn của thiết bị điện tử cân, thay vì nối tùy ý.

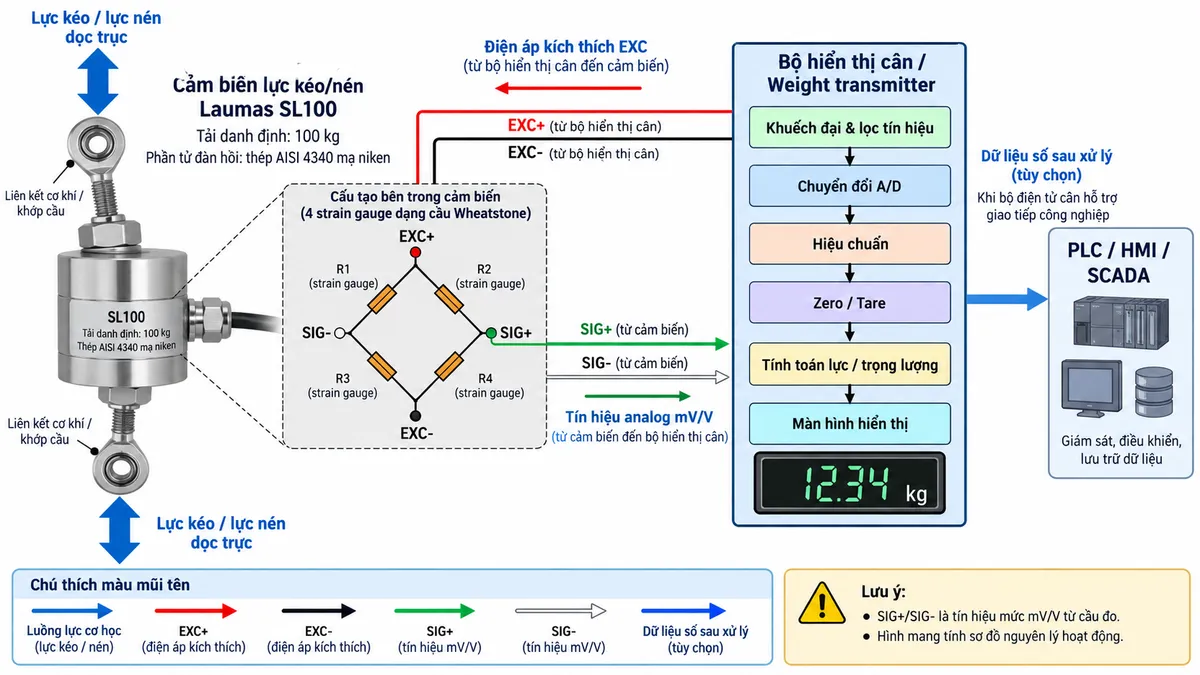

Nguyên lý hoạt động của cầu strain gauge

Bên trong load cell SL100, các strain gauge được gắn trên phần tử đàn hồi và mắc thành cầu Wheatstone. Khi không tải hoặc ở trạng thái tham chiếu, cầu đo có trạng thái cân bằng tương ứng với điểm zero của hệ thống. Khi lực kéo hoặc lực nén làm phần tử đàn hồi biến dạng, điện trở của các strain gauge thay đổi và tạo ra sự mất cân bằng điện áp trên cầu đo.

Tín hiệu đầu ra từ SIG+ và SIG- có mức mV/V và tỷ lệ với tải tác động. Do đây là tín hiệu analog rất nhỏ, bộ điện tử cân phải thực hiện khuếch đại và lọc trước khi chuyển đổi A/D. Sau quá trình hiệu chuẩn, Zero/Tare và tính toán, thiết bị sẽ đưa ra giá trị lực hoặc trọng lượng để hiển thị hoặc sử dụng trong hệ thống điều khiển.

Ứng dụng điển hình

Cảm biến lực Laumas SL100 có thể được ứng dụng trong nhiều hệ thống đo lực và cân công nghiệp cần giám sát tải theo phương kéo hoặc nén.

• Máy thử lực kéo và lực nén.
• Cơ cấu thanh kéo của cân cơ khí cải tiến sang cân điện tử.
• Hệ thống cân treo và cơ cấu đo tải dạng treo.
• Máy lắp ráp cần kiểm soát lực trong chu trình sản xuất.
• Thiết bị kiểm tra lực ép hoặc lực kéo trong dây chuyền tự động.
• Hệ thống cân định lượng và giám sát tải kết nối PLC.
• Máy công nghiệp cần truyền giá trị lực về HMI hoặc SCADA.

Lưu ý khi lắp đặt SL100

Để khai thác đúng độ chính xác của load cell kéo/nén, lực phải truyền càng gần phương dọc trục của cảm biến càng tốt. Cần hạn chế lực ngang, mô-men uốn, va đập và quá tải cơ học. Khi dùng khớp cầu, hai đầu liên kết phải được bố trí để cảm biến có khả năng tự lựa mà không bị khóa cứng bởi kết cấu máy.

Cáp tín hiệu load cell nên được đi tách khỏi dây động lực, biến tần, contactor hoặc các nguồn nhiễu mạnh. Không kéo căng hoặc kẹp cáp tại vị trí có chuyển động cơ học. Việc nối shield và nối đất cần tuân thủ kiến trúc EMC chung của tủ điện và hướng dẫn của bộ hiển thị hoặc transmitter.

Cam kết và nơi mua Laumas SL100 chính hãng

Khi lựa chọn SL100 Laumas chính hãng, cần xem xét đồng thời tải làm việc, phương tác động lực, điều kiện lắp cơ khí, bộ điện tử cân và yêu cầu giao tiếp của hệ thống. Việc lựa chọn đồng bộ cảm biến với phụ kiện và transmitter giúp giảm rủi ro sai số cơ khí, nhiễu tín hiệu và đấu nối không tương thích.

Quý khách cần mua cảm biến lực căng Laumas SL100, lựa chọn khớp cầu, bộ hiển thị cân hoặc weight transmitter phù hợp, hãy liên hệ thietbicodien để được tư vấn sản phẩm chính hãng và báo giá theo yêu cầu thực tế.

Câu hỏi thường gặp (FAQ)

Laumas SL100 đo lực kéo hay lực nén?

SL100 là load cell tension/compression nên có thể đo cả lực kéo và lực nén khi lực được truyền đúng theo trục cảm biến và kết cấu lắp đặt hạn chế tải lệch.

Tải danh định của SL100 là bao nhiêu?

Tải danh định của SL100 là 100 kg. Khi thiết kế hệ thống cần tính thêm tải động, tải va đập và hệ số an toàn thay vì chỉ dựa vào tải tĩnh danh định.

SL100 có đạt OIML R60 không?

Có. Phiên bản SL100 thuộc nhóm tải của dòng SL được Laumas công bố với cấp chính xác C3/C4 theo OIML R60. Riêng phiên bản SL25 là model bị loại trừ khỏi phân hạng này.

SL100 sử dụng bao nhiêu dây tín hiệu?

SL100 sử dụng cáp bốn lõi tín hiệu cùng shield. Bốn đường chức năng là EXC+, EXC-, SIG+ và SIG-. Khi đấu nối cần tuân thủ đúng sơ đồ dây của cảm biến và terminal của thiết bị điện tử cân.

Màu dây tín hiệu của SL100 được quy định như thế nào?

Theo sơ đồ kết nối của dòng SL, +SIGNAL là xanh lá, +EXCITATION là đỏ, -SIGNAL là trắng và -EXCITATION là đen. Shield là phần chống nhiễu riêng và cần được xử lý theo hướng dẫn EMC của hệ thống.

SL100 có thể kết nối trực tiếp với PLC không?

SL100 xuất tín hiệu cầu strain gauge mức mV/V, vì vậy thông thường cần weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu. Sau đó thiết bị điện tử cân mới truyền giá trị đã xử lý tới PLC bằng ngõ analog hoặc giao tiếp công nghiệp được hỗ trợ.

Có được cấp nguồn AC trực tiếp vào SL100 không?

Không. SL100 chỉ nhận điện áp kích thích thích hợp từ đầu vào load cell của bộ hiển thị hoặc transmitter. Nguồn AC của hệ thống phải cấp cho thiết bị điện tử cân theo đúng tài liệu của thiết bị, không đưa trực tiếp vào các dây của load cell.

Khớp cầu nào phù hợp với SL100?

Đối với phiên bản 100 kg, Laumas liệt kê khớp cầu EM10DADO bằng thép C45 mạ với kết nối M10 x 1,5. Phụ kiện này giúp cải thiện khả năng tự lựa của cơ cấu và giảm ảnh hưởng của lực ngang hoặc mô-men lên cảm biến.
