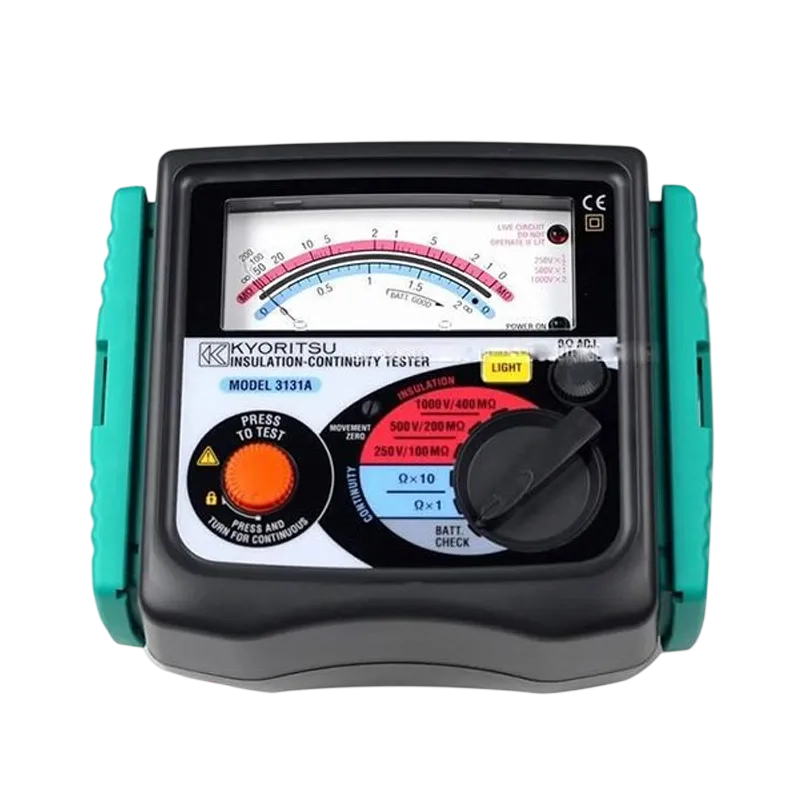

Máy đo điện trở cách điện KYORITSU 3131A

Máy đo điện trở cách điện KYORITSU 3131A – đo cách điện và thông mạch analog

Máy đo điện trở cách điện KYORITSU 3131A là thiết bị đo kim analog dùng để kiểm tra điện trở cách điện và tính liên tục của dây dẫn trong hệ thống điện hạ áp. Với ba mức điện áp thử 250 V, 500 V và 1.000 V, thiết bị phù hợp cho công tác kiểm tra, nghiệm thu và bảo trì cáp điện, động cơ, máy biến áp, tủ điện cùng nhiều thiết bị điện công nghiệp.

Model 3131A kết hợp chức năng đo cách điện với hai dải đo thông mạch, giúp kỹ thuật viên thực hiện nhiều phép kiểm tra bằng một thiết bị. Kim chỉ thị có thang đo màu rõ ràng, đèn nền hỗ trợ quan sát tại khu vực thiếu sáng và nút PRESS TO TEST có cơ cấu khóa phục vụ phép đo liên tục.

Giới thiệu và nguồn gốc thương hiệu

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc Nhật Bản, chuyên phát triển các dòng máy đo cách điện, ampe kìm, máy đo điện trở đất và thiết bị kiểm tra an toàn điện. Các sản phẩm của hãng được thiết kế hướng tới nhu cầu làm việc thực tế của kỹ sư điện, đơn vị bảo trì và nhà thầu cơ điện.

Máy đo KYORITSU 3131A có xuất xứ Thái Lan và được sản xuất theo hệ thống kiểm soát chất lượng của Kyoritsu. Thiết bị đáp ứng các tiêu chuẩn dành cho máy đo điện hạ áp, có kết cấu chống bụi và nước nhỏ giọt cấp IP54, phù hợp với điều kiện làm việc tại công trường, nhà máy và phòng bảo trì.

Ưu điểm và tính năng nổi bật

Ba điện áp thử cho nhiều hệ thống điện

Thiết bị cung cấp ba lựa chọn điện áp thử cách điện 250 V, 500 V và 1.000 V. Người sử dụng có thể lựa chọn mức phù hợp với điện áp danh định, yêu cầu kiểm tra và đặc tính của đối tượng đo.

Đo cách điện và kiểm tra thông mạch trên cùng thiết bị

Ngoài chức năng đo điện trở cách điện, máy còn hỗ trợ đo thông mạch 200 mA với hai dải 2 Ω và 20 Ω. Chức năng chỉnh 0 Ω trên mặt máy giúp bù ảnh hưởng của điện trở dây đo trước khi kiểm tra dây PE, dây nối đất, mối nối và đường dẫn liên kết bảo vệ.

Cảnh báo mạch đang có điện

Đèn cảnh báo LIVE và còi âm thanh giúp phát hiện điện áp còn tồn tại trên đối tượng đo. Khi đèn sáng hoặc còi phát cảnh báo, người vận hành không được nhấn nút TEST mà phải ngắt nguồn, cô lập mạch và kiểm tra lại trạng thái mất điện.

Tự động phóng điện sau phép đo

Sau khi thả nút TEST, mạch tự động phóng điện giúp giải phóng điện tích tích tụ trong điện dung của cáp, cuộn dây hoặc thiết bị được kiểm tra. Dây đo vẫn phải được giữ kết nối cho đến khi quá trình phóng điện hoàn tất.

Thiết kế thuận tiện cho công việc hiện trường

• Nút PRESS TO TEST có thể xoay khóa để thực hiện phép đo liên tục.
• Đèn nền hỗ trợ đọc thang kim tại tủ điện hoặc khu vực thiếu sáng.
• Đèn báo nguồn và chức năng kiểm tra tình trạng pin trước khi đo.
• Thang đo màu và vị trí công tắc được bố trí tương ứng, hạn chế đọc nhầm.
• Mạch đo thông mạch được bảo vệ bằng cầu chì.
• Vỏ máy có nắp bảo vệ và dây đeo, thuận tiện khi làm việc bằng hai tay.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phương pháp hiển thị	Kim analog
Điện áp thử cách điện	250 V DC, 500 V DC, 1.000 V DC
Dải đo tại 250 V	0 đến 100 MΩ; giá trị giữa thang 1 MΩ
Dải đo tại 500 V	0 đến 200 MΩ; giá trị giữa thang 2 MΩ
Dải đo tại 1.000 V	0 đến 400 MΩ; giá trị giữa thang 4 MΩ
Dòng thử danh định	Tối thiểu 1 mA DC
Dòng ngắn mạch đầu ra	Xấp xỉ 1,3 mA DC
Dải kiểm tra thông mạch	0 đến 2 Ω và 0 đến 20 Ω
Dòng đo thông mạch	Tối thiểu 200 mA DC
Điện áp hở mạch khi đo thông mạch	4 đến 9 V DC
Cấp bảo vệ	IP54
Cấp đo an toàn	CAT III 300 V
Nguồn cấp	6 pin AA 1,5 V
Kích thước	Xấp xỉ 185 × 167 × 89 mm
Khối lượng	Xấp xỉ 860 g, bao gồm pin

Chức năng, nguyên lý hoạt động và ứng dụng

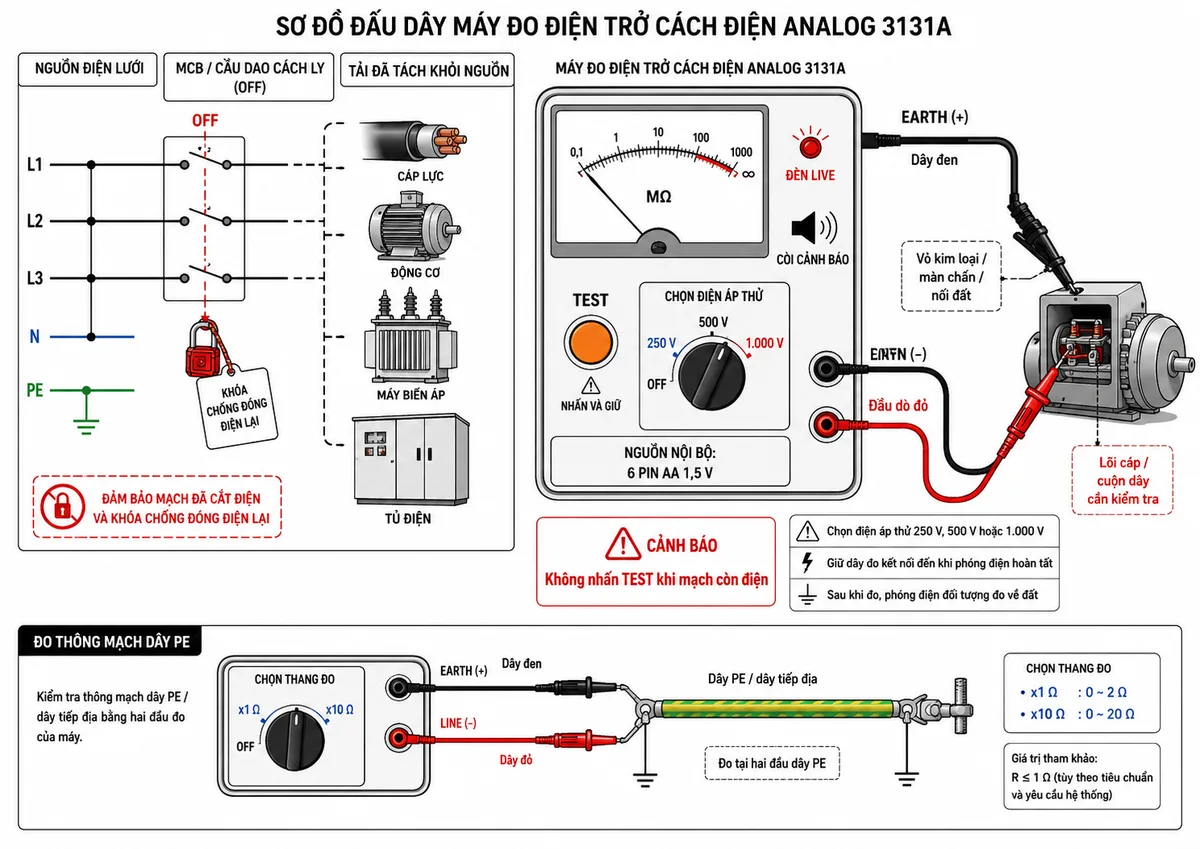

Sơ đồ đấu dây khi đo điện trở cách điện

Trước khi kết nối máy, nguồn điện cấp cho tải phải được ngắt bằng MCB, MCCB hoặc cầu dao cách ly. Kỹ thuật viên cần khóa chống đóng điện lại khi cần thiết và xác nhận đèn LIVE cùng còi cảnh báo của máy không hoạt động.

Kẹp EARTH màu đen được nối vào phía đất, vỏ kim loại, màn chắn cáp hoặc điểm nối đất của thiết bị. Đầu LINE màu đỏ được nối vào lõi cáp, dây dẫn hoặc cuộn dây cần kiểm tra. Đối với phép đo cách điện, cực EARTH mang cực tính dương và cực LINE mang cực tính âm.

Quy trình đo điện trở cách điện

• Ngắt hoàn toàn nguồn cấp và cô lập đối tượng cần kiểm tra khỏi các thiết bị điện tử nhạy cảm.
• Kiểm tra kim cơ khí, tình trạng pin và dây đo trước khi sử dụng.
• Kết nối dây EARTH màu đen và dây LINE màu đỏ đúng vị trí.
• Xác nhận đèn LIVE không sáng và còi không phát âm thanh.
• Chọn điện áp thử phù hợp rồi nhấn nút TEST.
• Đọc thang đo tương ứng; tại thang 250 V nhân giá trị đọc với 0,5, tại thang 500 V đọc trực tiếp và tại thang 1.000 V nhân với 2.
• Thả nút TEST nhưng tiếp tục giữ dây đo kết nối cho đến khi điện tích được phóng hết.

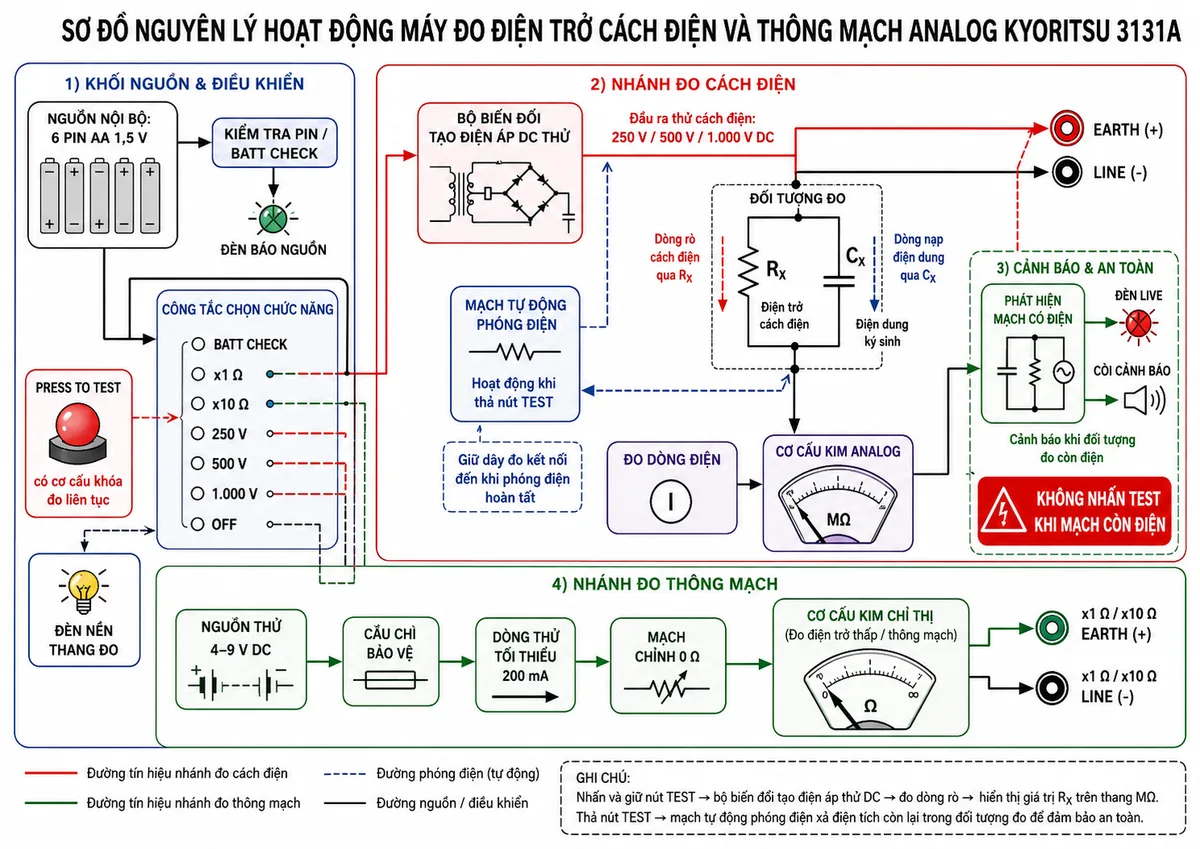

Nguyên lý đo điện trở cách điện

Khi nhấn TEST, bộ biến đổi bên trong máy nâng điện áp từ nguồn pin lên mức điện áp DC đã chọn. Điện áp này được đặt giữa cực LINE và EARTH của đối tượng kiểm tra. Một dòng điện rất nhỏ chạy qua lớp cách điện và được cơ cấu đo bên trong ghi nhận.

Giá trị điện trở cách điện được xác định theo quan hệ RX = V/I, trong đó V là điện áp thử và I là dòng điện chạy qua lớp cách điện. Điện trở càng cao thì dòng rò càng nhỏ và kim chỉ thị dịch chuyển về phía giá trị cách điện lớn hơn.

Đối tượng thực tế còn có điện dung ký sinh. Khi bắt đầu đo sẽ xuất hiện dòng nạp điện dung, sau đó dòng điện giảm dần về mức dòng rò ổn định. Vì vậy, với cáp dài hoặc cuộn dây lớn, nên chờ kim ổn định trước khi ghi kết quả.

Nguyên lý kiểm tra thông mạch

Ở chế độ thông mạch, máy đưa dòng thử DC qua dây dẫn hoặc mối nối và đo điện áp rơi giữa hai đầu. Điện trở được xác định từ tỷ số giữa điện áp và dòng điện. Trước khi đo, hai đầu dò cần được chập lại và núm chỉnh 0 Ω được điều chỉnh để loại trừ điện trở của dây đo.

Ứng dụng tiêu biểu

• Kiểm tra cách điện giữa lõi cáp với đất hoặc giữa các lõi cáp.
• Đánh giá cách điện cuộn dây động cơ, máy phát điện và máy biến áp hạ áp.
• Kiểm tra dây dẫn, thanh cái và thiết bị trong tủ điện phân phối.
• Kiểm tra tính liên tục của dây PE, dây nối đất và liên kết đẳng thế.
• Phát hiện suy giảm cách điện do ẩm, bụi bẩn, lão hóa hoặc hư hỏng cơ học.
• Phục vụ nghiệm thu công trình, bảo trì định kỳ và xử lý sự cố hệ thống điện.

Lưu ý an toàn khi sử dụng

• Chỉ đo cách điện và thông mạch khi đối tượng đã được ngắt điện hoàn toàn.
• Không nhấn TEST khi đèn LIVE sáng hoặc còi cảnh báo đang hoạt động.
• Không chạm vào đầu dò, dây dẫn hoặc đối tượng trong thời gian phát điện áp thử.
• Không chuyển thang đo khi đầu dò vẫn đang kết nối với mạch cần kiểm tra.
• Giữ tay phía sau vành chắn bảo vệ của đầu dò.
• Không tháo dây ngay sau phép đo; phải chờ quá trình tự phóng điện hoàn tất.
• Chọn điện áp thử theo tài liệu của thiết bị và quy trình an toàn tại nơi làm việc.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua máy đo điện trở cách điện KYORITSU 3131A chính hãng có thể đặt hàng tại thietbicodien. Website cung cấp thông tin sản phẩm rõ ràng, hỗ trợ lựa chọn điện áp thử phù hợp và tư vấn ứng dụng cho công tác kiểm tra điện công nghiệp.

Liên hệ thietbicodien để nhận báo giá, kiểm tra tình trạng hàng, phụ kiện đi kèm và chính sách bảo hành áp dụng tại thời điểm mua. Việc chọn đúng model, sử dụng đúng thang đo và tuân thủ quy trình cô lập nguồn sẽ giúp nâng cao độ tin cậy của kết quả cũng như bảo đảm an toàn cho người vận hành.

Câu hỏi thường gặp (FAQ)

KYORITSU 3131A đo được những đại lượng nào?

Thiết bị dùng để đo điện trở cách điện và kiểm tra điện trở thông mạch. Ba dải cách điện là 250 V/100 MΩ, 500 V/200 MΩ và 1.000 V/400 MΩ; hai dải thông mạch là 2 Ω và 20 Ω.

Nên chọn điện áp thử 250 V, 500 V hay 1.000 V?

Điện áp thử phải được chọn theo điện áp danh định, kết cấu cách điện và hướng dẫn của thiết bị cần kiểm tra. Mức 250 V thường dành cho mạch điện áp thấp hoặc thiết bị nhạy cảm; 500 V và 1.000 V được sử dụng cho các hệ thống có yêu cầu điện áp thử cao hơn.

KYORITSU 3131A có đo được khi mạch đang mang điện không?

Không. Phép đo cách điện và thông mạch chỉ được thực hiện trên mạch đã ngắt điện. Nếu đèn LIVE sáng hoặc còi phát âm thanh, không được nhấn TEST và phải kiểm tra lại thiết bị đóng cắt nguồn.

Cách nối dây khi đo điện trở cách điện như thế nào?

Kẹp EARTH màu đen được nối với đất, vỏ kim loại hoặc màn chắn; đầu LINE màu đỏ được nối với lõi dây hoặc cuộn dây cần đo. Đối với phép đo cách điện, EARTH là cực dương và LINE là cực âm.

Vì sao phải giữ dây đo sau khi thả nút TEST?

Cáp và cuộn dây có thể lưu điện tích sau khi chịu điện áp thử. Giữ dây đo kết nối cho phép mạch tự động phóng điện của máy giải phóng điện tích an toàn trước khi người vận hành chạm vào đối tượng.

Máy sử dụng loại pin nào?

Máy sử dụng 6 pin AA 1,5 V. Nên thay đồng thời toàn bộ pin và lắp đúng cực tính để duy trì điện áp thử cũng như độ ổn định của kim đo.

Nút khóa TEST dùng để làm gì?

Nút TEST có thể nhấn và xoay theo chiều kim đồng hồ để khóa ở chế độ hoạt động liên tục. Khi kết thúc, xoay ngược chiều kim đồng hồ để nhả khóa; người sử dụng phải đặc biệt chú ý vì đầu dò liên tục có điện áp cao trong chế độ này.
