Máy đo điện trở cách điện KYORITSU 3005A

Máy đo điện trở cách điện KYORITSU 3005A – thiết bị đo số đa chức năng

Máy đo điện trở cách điện KYORITSU 3005A là thiết bị đo kỹ thuật số dùng để kiểm tra điện trở cách điện, điện trở thông mạch và nhận biết điện áp xoay chiều trên hệ thống điện. Thiết bị phù hợp cho công tác lắp đặt, nghiệm thu, bảo trì và kiểm tra an toàn điện tại nhà máy, công trình, tòa nhà cũng như xưởng sửa chữa thiết bị điện.

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc từ Nhật Bản, được hình thành từ năm 1940 và chuyên phát triển các dòng máy đo cách điện, ampe kìm, máy đo điện trở đất cùng thiết bị kiểm tra hệ thống điện. Phiên bản model 3005A được giới thiệu có xuất xứ Thái Lan, nơi KYORITSU duy trì cơ sở sản xuất phục vụ thị trường quốc tế.

Nhờ kết hợp màn hình số, biểu đồ thanh và bộ vi xử lý, sản phẩm giúp kỹ thuật viên theo dõi kết quả rõ ràng hơn so với máy đo kim truyền thống. Đây là lựa chọn phù hợp khi cần một máy đo cách điện 1 kV có thêm chức năng đo thông mạch trong cùng một thiết bị.

Ưu điểm và tính năng nổi bật của KYORITSU 3005A

• Đo điện trở cách điện kỹ thuật số với nhiều mức điện áp thử, phù hợp cho hệ thống điện hạ áp và nhiều loại thiết bị điện công nghiệp.
• Hiển thị kết quả bằng số kết hợp biểu đồ thanh cách điện, giúp người sử dụng quan sát xu hướng thay đổi của giá trị đo.
• Tích hợp chức năng đo thông mạch dòng thử cao, hỗ trợ kiểm tra dây dẫn bảo vệ, dây tiếp địa, mối nối và đường dây điện.
• Chức năng AUTO NULL tự động ghi nhận và loại trừ điện trở của dây đo trước khi kiểm tra thông mạch.
• Hiển thị điện áp xoay chiều bên ngoài bằng giá trị nhấp nháy, đồng thời phát cảnh báo mạch đang có điện bằng còi.
• Tự động phóng điện tích còn lưu trong tải sau khi kết thúc phép đo cách điện, giúp giảm nguy cơ điện giật do điện dung của cáp hoặc thiết bị.
• Nút TEST có cơ cấu khóa, thuận tiện khi cần thực hiện phép đo kéo dài mà không phải giữ nút liên tục.
• Chức năng tự động tắt nguồn giúp hạn chế tiêu hao pin khi thiết bị không được thao tác trong một khoảng thời gian.

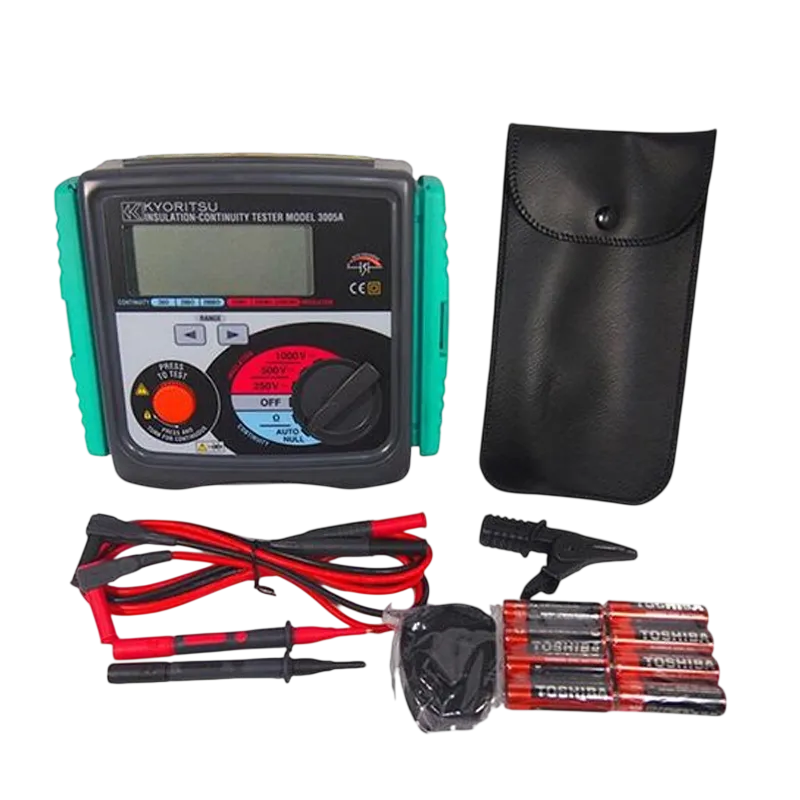

• Thiết kế dạng hộp có nắp bảo vệ, dây đeo vai và ngăn đựng dây đo, phù hợp với công việc kiểm tra tại hiện trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử cách điện	250 V, 500 V, 1000 V DC
Dải đo điện trở cách điện	20 MΩ, 200 MΩ, 2000 MΩ
Điện áp đầu ra khi hở mạch	Điện áp định mức, dung sai +20%, -0%
Dòng điện thử danh định	Tối thiểu 1 mA DC
Dòng ngắn mạch đầu ra	Xấp xỉ 1,5 mA DC
Độ chính xác cách điện	±1,5% giá trị đọc ±5 số đếm ở dải 20/200 MΩ; ±10% giá trị đọc ±3 số đếm ở dải 2000 MΩ
Dải đo thông mạch	20 Ω, 200 Ω, 2000 Ω
Điện áp hở mạch khi đo thông mạch	7 đến 12 V DC
Dòng đo thông mạch	Tối thiểu 200 mA DC
Độ chính xác đo thông mạch	±1,5% giá trị đọc ±5 số đếm ở dải 20 Ω; ±1,5% giá trị đọc ±3 số đếm ở dải 200/2000 Ω
Dải hiển thị điện áp xoay chiều	0 đến 600 V AC
Tiêu chuẩn an toàn	IEC 61010-1, CAT III 300 V, mức ô nhiễm 2; IEC 61010-2-031; IEC 61010-2-034; IEC 61557-1, 2, 4
Cấp bảo vệ	IP54 theo IEC 60529
Nguồn cấp	8 pin R6/AA, 1,5 V
Kích thước và khối lượng	167 × 185 × 89 mm; xấp xỉ 970 g

Chức năng, nguyên lý hoạt động và ứng dụng

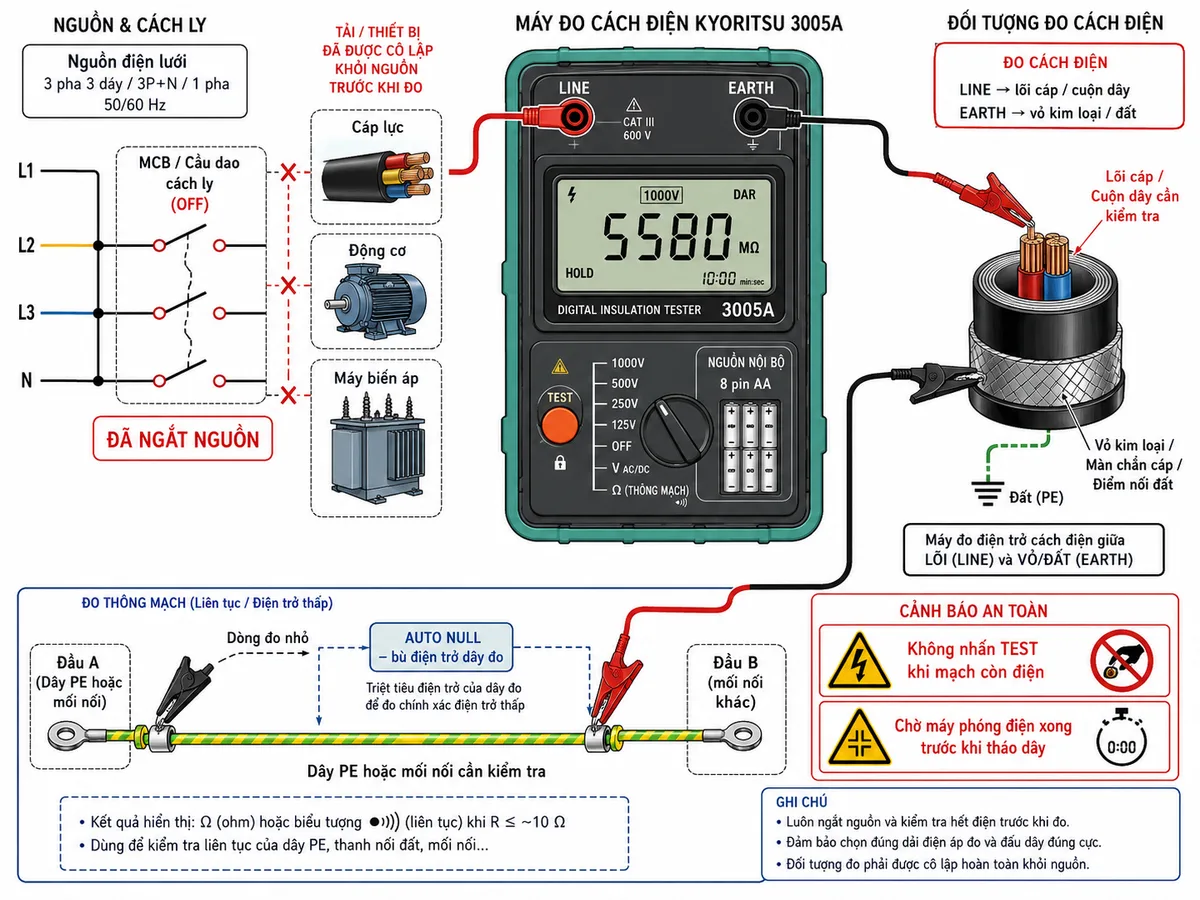

Sơ đồ đấu dây và cách kết nối thiết bị

Trước khi đo cách điện hoặc thông mạch, nguồn điện của đối tượng kiểm tra phải được cô lập hoàn toàn. Cần chuyển MCB, MCCB hoặc cầu dao sang trạng thái OFF, thực hiện biện pháp ngăn đóng điện trở lại và xác nhận cảnh báo mạch có điện trên máy không hoạt động.

Trong phép đo cách điện, đầu đo màu đen được kết nối với cực EARTH của máy và nối tới vỏ kim loại, màn chắn cáp hoặc điểm tiếp địa. Đầu đo màu đỏ kết nối với cực LINE và chạm vào lõi cáp, cuộn dây hoặc phần dẫn điện cần kiểm tra. Theo cấu hình của nhà sản xuất, dòng thử đi ra từ EARTH và trở về LINE; cực EARTH mang cực tính dương, còn cực LINE mang cực tính âm trong phép đo cách điện.

Đối với phép đo thông mạch, hai đầu đo được đặt ở hai đầu của dây dẫn, dây bảo vệ hoặc mối nối cần kiểm tra. Trước phép đo chính thức, nên dùng chức năng AUTO NULL để loại trừ điện trở của chính dây đo.

Nguyên lý đo điện trở cách điện

Khi người sử dụng lựa chọn dải đo và nhấn TEST, nguồn pin bên trong được đưa tới mạch biến đổi để tạo ra điện áp thử một chiều. Điện áp này được đặt lên lớp cách điện của cáp, động cơ, máy biến áp hoặc thiết bị đang kiểm tra.

Mạch đo ghi nhận điện áp thực tế và dòng điện rò chạy qua lớp cách điện. Bộ vi xử lý tính điện trở cách điện theo quan hệ R = V/I, sau đó hiển thị kết quả trên màn hình LCD và biểu đồ thanh. Điện trở càng cao thường cho thấy khả năng cách điện càng tốt; tuy nhiên việc đánh giá đạt hay không cần dựa trên tiêu chuẩn của thiết bị, điện áp làm việc, nhiệt độ, độ ẩm và yêu cầu bảo trì của hệ thống.

Khi nhả nút TEST, mạch phóng điện tự động được kích hoạt để giải phóng điện tích còn lưu trong điện dung của cáp hoặc cuộn dây. Người vận hành phải giữ nguyên dây đo cho tới khi quá trình phóng điện hoàn tất.

Nguyên lý đo thông mạch

Ở chế độ đo thông mạch, thiết bị cấp một dòng điện kiểm tra qua đối tượng đo và ghi nhận điện áp xuất hiện giữa hai đầu. Bộ xử lý sử dụng tỷ số điện áp trên dòng điện để xác định điện trở của dây dẫn hoặc mối nối.

Chức năng AUTO NULL lưu giá trị điện trở của dây đo khi hai đầu dò được nối tắt. Giá trị này được trừ khỏi kết quả tiếp theo, nhờ đó phép đo các điện trở nhỏ như dây PE, thanh liên kết đẳng thế và mối nối cơ khí có độ tin cậy cao hơn.

Ứng dụng thực tế

• Kiểm tra cách điện cáp điện giữa lõi dẫn với vỏ, màn chắn hoặc đất trước khi đóng điện.
• Đánh giá tình trạng cách điện của động cơ, máy phát điện, máy biến áp và cuộn dây điện từ.
• Kiểm tra thiết bị đóng cắt, tủ điện, thanh cái và hệ thống phân phối điện hạ áp.
• Đo thông mạch dây bảo vệ, dây tiếp địa, dây liên kết đẳng thế và các mối nối dẫn điện.
• Phục vụ nghiệm thu công trình điện, bảo trì phòng ngừa và tìm kiếm nguyên nhân gây rò điện.
• Theo dõi sự suy giảm cách điện do độ ẩm, bụi bẩn, lão hóa vật liệu hoặc điều kiện vận hành khắc nghiệt.

Lưu ý khi sử dụng

• Chỉ thực hiện phép đo cách điện và thông mạch trên mạch đã được cắt điện hoàn toàn.
• Không nhấn nút TEST khi biểu tượng cảnh báo mạch có điện đang hiển thị hoặc còi cảnh báo đang phát âm thanh.
• Lựa chọn điện áp thử phù hợp với cấp cách điện và hướng dẫn của thiết bị cần kiểm tra.
• Ngắt các linh kiện điện tử nhạy cảm, bộ điều khiển, biến tần hoặc thiết bị chống sét trước khi đặt điện áp thử nếu nhà sản xuất yêu cầu.
• Không chạm vào đầu dò, phần dẫn điện hoặc đối tượng đo trong khi máy đang phát điện áp thử.
• Sau phép đo, tiếp tục giữ dây đo kết nối cho tới khi chỉ báo phóng điện kết thúc.
• Kiểm tra vỏ máy, dây đo, đầu dò, pin và cầu chì trước khi đưa thiết bị vào sử dụng.

Cam kết và nơi mua máy KYORITSU 3005A chính hãng

Khi lựa chọn máy đo điện trở cách điện KYORITSU 3005A chính hãng, khách hàng cần kiểm tra đúng model, tình trạng phụ kiện, dây đo, cầu chì dự phòng, nguồn pin và tài liệu hướng dẫn đi kèm. Việc lựa chọn đúng thiết bị giúp bảo đảm phạm vi đo phù hợp với hệ thống và hạn chế rủi ro khi thực hiện phép thử cách điện.

Khách hàng có nhu cầu mua sản phẩm xuất xứ Thái Lan, nhận tư vấn kỹ thuật, kiểm tra cấu hình phụ kiện và yêu cầu báo giá có thể liên hệ trực tiếp thietbicodien. Chúng tôi cam kết cung cấp đúng model 3005A, thông tin sản phẩm minh bạch và hỗ trợ lựa chọn thiết bị phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

KYORITSU 3005A có những chức năng đo nào?

Thiết bị thực hiện ba nhóm chức năng chính: đo điện trở cách điện, đo điện trở thông mạch và hiển thị điện áp xoay chiều bên ngoài để hỗ trợ nhận biết tình trạng mạch trước khi đo.

Máy có thể đo cách điện khi hệ thống đang mang điện không?

Không. Phép đo cách điện và thông mạch chỉ được thực hiện sau khi mạch đã được ngắt nguồn, cô lập và xác nhận không còn điện. Chức năng hiển thị điện áp AC chỉ hỗ trợ kiểm tra và cảnh báo, không cho phép nhấn TEST trên mạch đang có điện.

Các mức điện áp thử của 3005A phù hợp với ứng dụng nào?

Thiết bị có ba mức điện áp thử được nêu trong bảng thông số. Người sử dụng cần chọn mức phù hợp với điện áp làm việc, loại vật liệu cách điện và hướng dẫn của nhà sản xuất thiết bị cần kiểm tra.

Chức năng AUTO NULL có tác dụng gì?

AUTO NULL ghi nhận điện trở của dây đo khi hai đầu dò được nối tắt và tự động trừ giá trị này khỏi kết quả đo thông mạch. Chức năng đặc biệt hữu ích khi kiểm tra dây dẫn hoặc mối nối có điện trở rất nhỏ.

Vì sao phải chờ máy phóng điện sau khi đo cách điện?

Cáp dài, cuộn dây và nhiều thiết bị điện có điện dung nên có thể lưu điện tích sau phép thử. Mạch tự động phóng điện của máy giúp giảm điện áp còn dư, nhưng người vận hành vẫn phải giữ nguyên dây đo và không chạm vào đối tượng cho tới khi quá trình phóng điện hoàn tất.

KYORITSU 3005A có phù hợp để kiểm tra động cơ không?

Có. Máy có thể dùng để kiểm tra cách điện giữa cuộn dây với vỏ động cơ hoặc giữa các nhóm cuộn dây sau khi động cơ đã được ngắt nguồn và tách khỏi các bộ điều khiển nhạy cảm. Điện áp thử phải được lựa chọn theo hướng dẫn của nhà sản xuất động cơ.

Sản phẩm có dùng được để kiểm tra dây tiếp địa không?

Chế độ thông mạch có thể kiểm tra tính liên tục và điện trở của dây PE, dây liên kết đẳng thế hoặc mối nối tiếp địa. Tuy nhiên, chức năng này không thay thế phép đo điện trở của hệ thống cọc tiếp địa bằng máy đo điện trở đất chuyên dụng.
