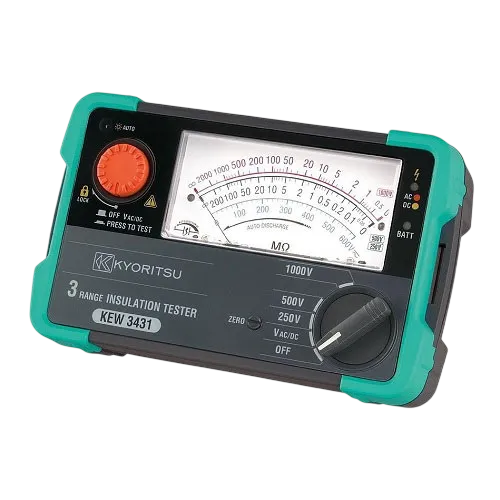

Máy đo điện trở cách điện ANALOG KYORITSU KEW 3431

Giới thiệu Máy đo điện trở cách điện ANALOG KYORITSU KEW 3431

Máy đo điện trở cách điện ANALOG KYORITSU KEW 3431 là thiết bị đo chuyên dụng dùng để kiểm tra chất lượng cách điện của dây dẫn, cáp điện, tủ phân phối, động cơ và thiết bị điện hạ áp. Máy sử dụng cơ cấu hiển thị kim analog, cho phép người vận hành quan sát trực tiếp xu hướng thay đổi và mức độ ổn định của điện trở cách điện trong quá trình thử.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được biết đến với các dòng máy đo cách điện, ampe kìm, máy đo điện trở đất và thiết bị kiểm tra hệ thống điện. Model KEW 3431 được thiết kế nhỏ gọn, sử dụng pin AA, phù hợp cho kỹ thuật viên bảo trì, đơn vị thi công cơ điện và bộ phận kiểm định an toàn điện.

Thiết bị cung cấp ba mức điện áp thử cách điện 250 V, 500 V và 1000 V, đồng thời hỗ trợ đo điện áp AC/DC đến 600 V. Hệ thống cảnh báo mạch đang có điện, đèn chiếu thang đo và chức năng tự động phóng điện giúp nâng cao độ an toàn khi làm việc tại tủ điện hoặc khu vực thiếu sáng.

Ưu điểm và tính năng nổi bật của KEW 3431

• Ba điện áp thử 250 V, 500 V và 1000 V, đáp ứng nhiều đối tượng đo trong hệ thống điện hạ áp.
• Thang đo điện trở cách điện đạt đến 200 MΩ ở dải 250 V và 500 V, đạt đến 2000 MΩ ở dải 1000 V.
• Màn hình kim analog hai thang giúp đọc nhanh kết quả và theo dõi sự biến thiên của điện trở trong thời gian đo.
• Đèn LED đỏ hoặc xanh hỗ trợ đánh giá nhanh kết quả theo giá trị tham chiếu được thiết lập cho từng điện áp thử.
• Cảnh báo mạch có điện bằng LED nhấp nháy và còi khi phát hiện điện áp từ 30 V trở lên.
• Đo điện áp AC và DC đến 600 V, tự động nhận biết loại điện áp khi tín hiệu đủ điều kiện nhận dạng.
• Cảm biến ánh sáng tự động điều khiển đèn chiếu thang đo và đèn LED soi điểm đo, thuận tiện khi làm việc trong tủ điện tối.
• Que đo LINE MODEL 7260 có công tắc điều khiển từ xa, giúp người dùng thao tác đo bằng một tay.
• Tự động phóng điện cho điện tích còn lưu trong tải có tính điện dung sau khi kết thúc phép đo.
• Vị trí an toàn giữa dải 500 V và 1000 V giúp hạn chế chuyển nhầm trực tiếp sang mức điện áp thử cao.
• Thiết kế nhỏ gọn, có dây đeo vai, phù hợp cho công việc kiểm tra lưu động tại công trường và nhà máy.
• Đáp ứng cấp an toàn đo lường CAT III 600 V và các tiêu chuẩn liên quan đến máy đo điện trở cách điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử cách điện	250 V, 500 V, 1000 V DC
Giá trị thang đo hữu hiệu lớn nhất	200 MΩ tại 250 V/500 V; 2000 MΩ tại 1000 V
Giá trị giữa thang	5 MΩ tại 250 V/500 V; 50 MΩ tại 1000 V
Dải đo hữu hiệu thứ nhất	0,1–100 MΩ tại 250 V/500 V; 1–1000 MΩ tại 1000 V
Độ chính xác dải hữu hiệu thứ nhất	±5% giá trị chỉ thị
Độ chính xác dải hữu hiệu thứ hai	±10% giá trị chỉ thị
Ngưỡng LED đánh giá cách điện	0,25 MΩ tại 250 V; 0,5 MΩ tại 500 V; 1 MΩ tại 1000 V
Dải đo điện áp AC	Đến 600 V, tần số 45–65 Hz
Dải đo điện áp DC	Đến 600 V
Độ chính xác đo điện áp	±5% toàn thang
Nguồn cấp	4 pin LR6/R6 AA, 1,5 V
Cấp an toàn	CAT III 600 V
Tiêu chuẩn áp dụng	IEC 61010-1, IEC 61010-2-030, IEC 61010-031, IEC 61010-2-034, IEC 61557-1 và IEC 61557-2
Kích thước	97 × 156 × 46 mm
Khối lượng	Khoảng 430 g

Chức năng, nguyên lý hoạt động và ứng dụng

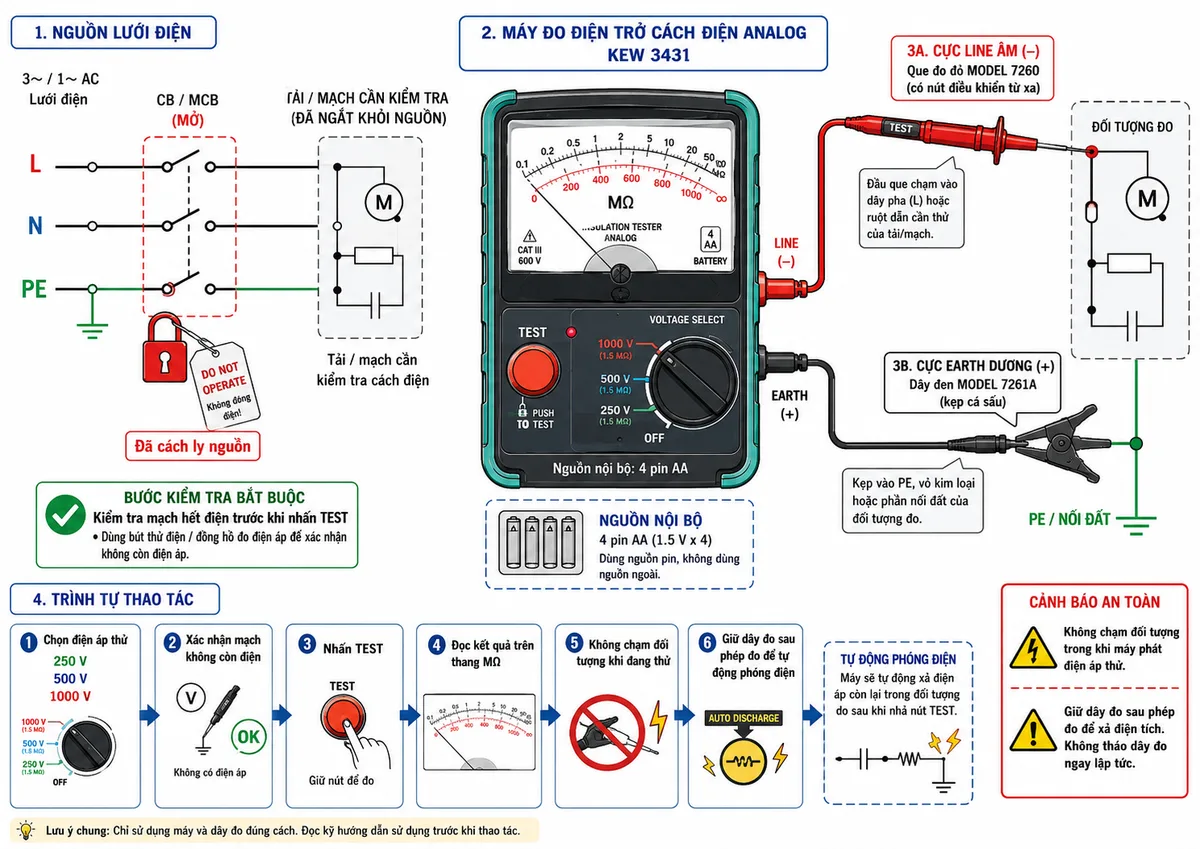

Cách kết nối máy khi đo điện trở cách điện

Trước khi đo, người sử dụng phải ngắt nguồn cấp cho mạch bằng CB, MCB hoặc thiết bị cách ly phù hợp; đồng thời xác nhận mạch không còn điện bằng chức năng đo điện áp của máy. Các thiết bị điện tử nhạy cảm hoặc tải không phù hợp với điện áp thử cần được tách khỏi mạch.

Que đo màu đen MODEL 7261A được cắm vào cực EARTH và kẹp vào phía nối đất, vỏ kim loại hoặc dây bảo vệ của đối tượng đo. Que đo màu đỏ MODEL 7260 được cắm vào cực LINE và tiếp xúc với dây dẫn hoặc phần mang điện cần kiểm tra cách điện.

Sau khi xác định điện áp thử phù hợp với đối tượng, người dùng chọn dải 250 V, 500 V hoặc 1000 V rồi nhấn nút TEST trên thân máy hoặc công tắc từ xa trên que đo. Kết quả được đọc trên thang ngoài hoặc thang trong tương ứng với dải đang sử dụng.

• Không thực hiện phép đo điện trở cách điện trên dây dẫn đang mang điện.
• Không lựa chọn điện áp thử cao hơn mức chịu đựng của thiết bị hoặc lớp cách điện.
• Giữ ngón tay phía sau vành bảo vệ của que đo trong suốt quá trình thao tác.
• Sau khi nhả nút TEST, tiếp tục giữ dây đo kết nối cho đến khi LED và còi cảnh báo điện tích tắt hoàn toàn.

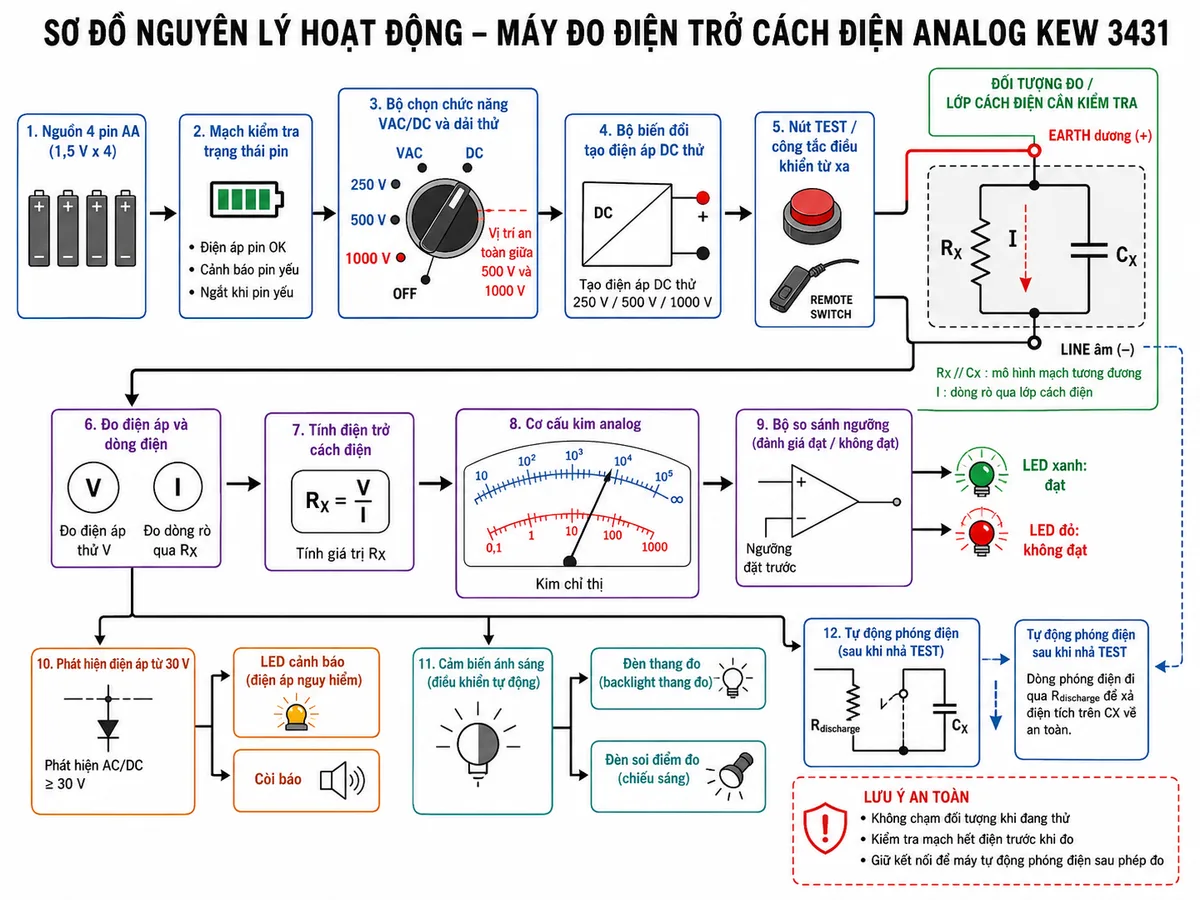

Nguyên lý đo điện trở cách điện

Nguyên lý hoạt động của KEW 3431 dựa trên việc đặt một điện áp DC xác định lên lớp cách điện cần kiểm tra. Dòng điện rất nhỏ đi qua lớp cách điện được máy đo thu nhận; điện trở cách điện sau đó được xác định theo quan hệ giữa điện áp thử và dòng điện đo được.

Trong phép đo, cực EARTH cung cấp điện thế dương và cực LINE cung cấp điện thế âm. Khi kiểm tra cách điện so với đất, nhà sản xuất khuyến nghị nối phía dương với đất hoặc vỏ nối đất để tạo điều kiện đo phù hợp.

Kim chỉ thị thể hiện trực tiếp giá trị điện trở trên mặt thang. Đồng thời, mạch so sánh đánh giá kết quả với ngưỡng tham chiếu của từng điện áp thử: LED xanh sáng khi giá trị cao hơn ngưỡng và LED đỏ sáng khi thấp hơn ngưỡng.

Khi kết thúc phép đo, mạch tự động phóng điện giải phóng điện tích còn lưu trong điện dung của cáp hoặc thiết bị. Quá trình phóng có thể được theo dõi qua kim đo, LED cảnh báo và còi; người vận hành chỉ được tháo dây đo khi cảnh báo đã tắt.

Ứng dụng thực tế

Máy đo cách điện analog 1000 V này phù hợp cho hoạt động nghiệm thu, kiểm tra định kỳ và bảo trì phòng ngừa trong nhiều hệ thống điện:

• Kiểm tra cách điện giữa các ruột dẫn của dây và cáp điện.
• Đo cách điện giữa dây pha, dây trung tính và hệ thống nối đất.
• Đánh giá cách điện của động cơ, cuộn dây và thiết bị điện phù hợp với điện áp thử.
• Kiểm tra tủ điện, bảng phân phối, mạch chiếu sáng và mạch động lực đã được cách ly nguồn.
• Phát hiện lớp cách điện suy giảm do độ ẩm, lão hóa, bụi bẩn hoặc hư hỏng trong quá trình vận hành.
• Kiểm tra điện áp AC/DC trước khi tiến hành công việc sửa chữa hoặc thử cách điện.

Cam kết và nơi mua hàng

Để lựa chọn đúng máy đo điện trở cách điện KYORITSU chính hãng, khách hàng nên kiểm tra đầy đủ model, phụ kiện đi kèm, tài liệu hướng dẫn và chính sách bảo hành tại thời điểm đặt hàng.

thietbicodien cung cấp KYORITSU KEW 3431 chính hãng, hỗ trợ tư vấn dải điện áp thử phù hợp, báo giá minh bạch và hướng dẫn sử dụng an toàn cho nhu cầu thi công, bảo trì hoặc kiểm định hệ thống điện. Đặt mua tại thietbicodien để được tư vấn đúng sản phẩm và nhận thông tin giao hàng cụ thể.

Câu hỏi thường gặp (FAQ)

KEW 3431 có những mức điện áp thử cách điện nào?

Máy có ba mức điện áp thử DC là 250 V, 500 V và 1000 V. Điện áp cần được lựa chọn theo điện áp định mức và khả năng chịu thử của đối tượng đo.

Máy đo được điện trở cách điện tối đa bao nhiêu?

Giá trị thang đo hữu hiệu lớn nhất là 200 MΩ tại dải 250 V và 500 V, đồng thời đạt 2000 MΩ tại dải thử 1000 V.

KEW 3431 có đo được điện áp AC và DC không?

Có. Thiết bị hỗ trợ đo điện áp AC/DC đến 600 V. Khi đo điện áp, người dùng đọc kết quả mà không nhấn nút TEST hoặc công tắc điều khiển từ xa.

KEW 3431 là máy analog hay máy kỹ thuật số?

Đây là máy đo analog sử dụng kim chỉ thị và mặt thang cơ học. Kiểu hiển thị này giúp người dùng quan sát nhanh xu hướng tăng, giảm hoặc dao động của giá trị cách điện.

Đèn LED đỏ và xanh trên máy có ý nghĩa gì?

Trong phép đo cách điện, LED xanh cho biết kết quả cao hơn giá trị tham chiếu của dải đang chọn; LED đỏ cho biết kết quả thấp hơn giá trị tham chiếu. Đây là chỉ báo hỗ trợ đánh giá nhanh, không thay thế việc đọc giá trị trên thang đo.

Máy có cảnh báo khi mạch vẫn đang có điện không?

Có. Khi phát hiện điện áp từ 30 V trở lên, LED cảnh báo mạch có điện sẽ nhấp nháy và còi phát âm thanh. Người dùng phải ngừng thao tác đo cách điện, cách ly nguồn và kiểm tra lại mạch.

KEW 3431 có tự động phóng điện sau phép đo không?

Có. Sau khi nhả nút TEST và vẫn giữ dây đo kết nối, máy tự động phóng điện tích lưu trong đối tượng có điện dung. Chỉ tháo dây đo sau khi LED và còi cảnh báo đã tắt.

Cần lưu ý gì trước khi đo điện trở cách điện?

Phải ngắt và cách ly hoàn toàn nguồn điện, xác nhận mạch không còn điện, tách các tải điện tử nhạy cảm, lựa chọn đúng điện áp thử và không chạm vào đầu que hoặc đối tượng trong khi máy đang phát điện áp cao.
