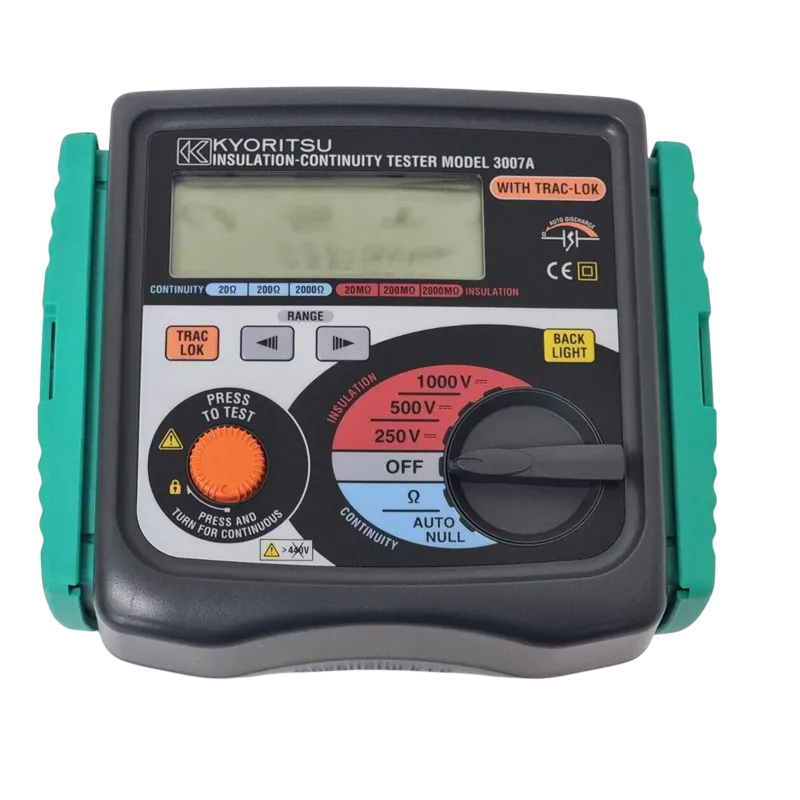

Máy đo điện trở cách điện KYORITSU 3007A

Giới thiệu Máy đo điện trở cách điện KYORITSU 3007A

Máy đo điện trở cách điện KYORITSU 3007A là thiết bị đo kỹ thuật số tích hợp chức năng kiểm tra điện trở cách điện, đo thông mạch và kiểm tra điện áp xoay chiều. Sản phẩm phù hợp cho công tác lắp đặt, nghiệm thu và bảo trì hệ thống điện hạ áp, cáp điện, động cơ, máy biến áp, tủ phân phối và thiết bị công nghiệp.

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc Nhật Bản, được thành lập từ năm 1940 và chuyên phát triển các dụng cụ đo phục vụ ngành điện. Model 3007A sử dụng bộ vi xử lý để xử lý kết quả đo, hiển thị số kết hợp biểu đồ thanh và được cung cấp với xuất xứ Thái Lan theo thông tin hàng hóa.

Thiết bị có ba mức điện áp thử cách điện, các dải đo điện trở rộng, dòng kiểm tra thông mạch đáp ứng yêu cầu của tiêu chuẩn IEC 61557 và nhiều chức năng hỗ trợ an toàn. Nhờ kết cấu dạng hộp chắc chắn, cấp bảo vệ IP54 và dây đeo thao tác, máy thích hợp cho cả phòng kỹ thuật lẫn công trường.

Ưu điểm và tính năng nổi bật của KYORITSU 3007A

• Đo điện trở cách điện kỹ thuật số với ba điện áp thử 250 V, 500 V và 1.000 V, đáp ứng nhiều loại mạch điện và thiết bị hạ áp.
• Màn hình LCD hiển thị số kết hợp biểu đồ thanh giúp quan sát nhanh xu hướng thay đổi của điện trở cách điện trong quá trình đo.
• Đo thông mạch 200 mA, phù hợp kiểm tra dây bảo vệ PE, dây nối đất, mối nối và tính liên tục của dây dẫn.
• Chức năng AUTO NULL tự động ghi nhớ và loại trừ điện trở của dây đo, giúp kết quả kiểm tra điện trở thấp phản ánh chính xác hơn điện trở thực tế của đối tượng.
• Hiển thị giá trị điện áp AC bên ngoài kèm ký hiệu nhấp nháy và còi cảnh báo khi phát hiện mạch đang có điện.
• Chế độ TRAC/LOK riêng của model 3007A hỗ trợ lựa chọn giữa phép đo liên tục và phép đo một lần nhằm hạn chế tiêu hao pin.
• Đèn nền hỗ trợ đọc kết quả trong tủ điện, phòng máy hoặc khu vực thiếu sáng.
• Chức năng tự động phóng điện giúp giải phóng điện tích còn lưu trong tải có tính điện dung sau khi kết thúc phép đo cách điện.
• Tự động tắt nguồn khi không thao tác nhằm giảm tình trạng quên tắt máy và kéo dài thời gian sử dụng pin.
• Thiết kế đáp ứng tiêu chuẩn an toàn đo lường CAT III 300 V và cấp bảo vệ vỏ IP54.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử cách điện	250 V, 500 V, 1.000 V DC
Dải đo điện trở cách điện	20 MΩ, 200 MΩ, 2.000 MΩ
Điện áp đầu ra khi hở mạch	Điện áp thử định mức, sai lệch +20%, -0%
Dòng điện thử danh định	Tối thiểu 1 mA DC
Dòng ngắn mạch đầu ra	Xấp xỉ 1,5 mA DC
Dải đo thông mạch	20 Ω, 200 Ω, 2.000 Ω
Dòng đo thông mạch	Tối thiểu 200 mA DC trong điều kiện quy định
Điện áp hở mạch khi đo thông mạch	Xấp xỉ 7 đến 12 V DC
Dải kiểm tra điện áp AC	0 đến 600 V AC
Tiêu chuẩn an toàn	IEC 61010-1, CAT III 300 V, mức ô nhiễm 2
Tiêu chuẩn chức năng đo	IEC 61557-1, IEC 61557-2, IEC 61557-4
Cấp bảo vệ vỏ	IP54 theo IEC 60529
Nguồn cấp	8 pin R6/AA, 1,5 V
Kích thước	167 × 185 × 89 mm
Khối lượng	Xấp xỉ 990 g

Chức năng, nguyên lý hoạt động và ứng dụng

Đo điện trở cách điện

Để kiểm tra cách điện, người vận hành phải ngắt nguồn, cô lập hoàn toàn thiết bị cần đo và kiểm tra chắc chắn rằng mạch không còn điện. Dây đo màu đen được nối với phía đất, vỏ kim loại hoặc màn chắn của đối tượng; đầu dò màu đỏ được đặt vào lõi cáp, dây dẫn hoặc cuộn dây cần kiểm tra.

Sau khi lựa chọn điện áp thử phù hợp và nhấn nút TEST, máy đo cách điện 250 V, 500 V, 1.000 V tạo ra điện áp DC thử từ nguồn pin nội bộ. Máy đo đồng thời điện áp đặt lên lớp cách điện và dòng điện chạy qua đối tượng, sau đó bộ vi xử lý tính điện trở theo quan hệ điện trở bằng điện áp chia cho dòng điện.

Giá trị thu được được hiển thị trên LCD và biểu đồ thanh. Khi nhả nút TEST, dây đo vẫn cần được giữ nguyên tại đối tượng để chức năng tự động phóng điện xử lý điện tích còn lưu trong cáp, cuộn dây hoặc tải có điện dung. Chỉ tháo đầu đo sau khi cảnh báo điện áp đã tắt và quá trình phóng điện hoàn tất.

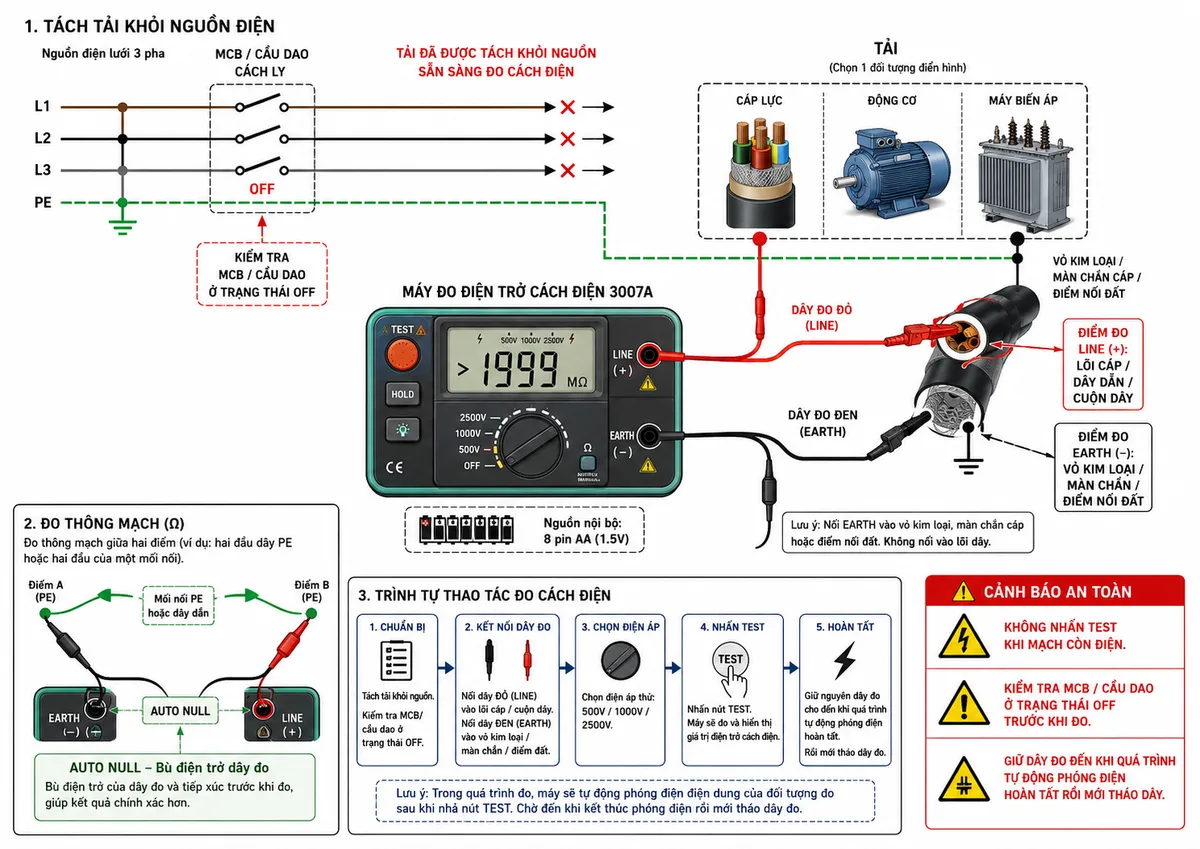

Sơ đồ đấu dây và kết nối

Trong phép đo cách điện, nguồn điện lưới phải được ngắt bằng MCB, MCCB hoặc cầu dao cách ly. Tải cần kiểm tra phải được tách khỏi nguồn và khỏi các mạch điện tử nhạy cảm. Máy sử dụng nguồn nội bộ gồm tám pin AA nên không cần lấy nguồn vận hành từ mạch đang đo.

Đối với phép đo thông mạch, hai đầu dò được đặt tại hai đầu dây PE, dây liên kết đẳng thế hoặc mối nối cần kiểm tra. Trước khi đo, có thể chập hai đầu dò tại vị trí AUTO NULL để máy ghi nhớ điện trở dây đo, sau đó chuyển sang chức năng Ω và thực hiện phép đo trên mạch đã mất điện.

Đo thông mạch và điện trở thấp

Ở chế độ đo thông mạch, thiết bị cấp một dòng điện xác định qua dây dẫn hoặc mối nối, đo độ sụt áp giữa hai đầu rồi tính điện trở theo công thức R = V/I. Chức năng AUTO NULL loại trừ điện trở tiếp xúc và điện trở của dây đo nếu giá trị bù nằm trong giới hạn cho phép.

Chức năng này hữu ích khi kiểm tra tính liên tục của dây bảo vệ, thanh nối đất, dây liên kết đẳng thế, cầu nối trong tủ điện và các mối đấu có điện trở thấp. Mạch phải được ngắt điện hoàn toàn trước khi nhấn TEST.

Kiểm tra mạch có điện

KYORITSU 3007A có khả năng hiển thị điện áp xoay chiều bên ngoài trong phạm vi cho phép để hỗ trợ xác nhận trạng thái mạch. Khi máy phát hiện điện áp, màn hình hiển thị giá trị cùng ký hiệu cảnh báo nhấp nháy và còi báo có thể được kích hoạt.

Chức năng này được dùng để kiểm tra an toàn trước phép đo, không thay thế toàn bộ quy trình cô lập nguồn và xác nhận mất điện. Người dùng tuyệt đối không nhấn nút TEST khi máy đang hiển thị cảnh báo mạch có điện.

Chế độ TRAC và LOK

Ở chế độ TRAC, máy tiếp tục thực hiện phép đo trong thời gian nút TEST được giữ hoặc khóa tại vị trí đo liên tục. Chế độ này phù hợp khi cần theo dõi sự thay đổi của giá trị cách điện theo thời gian.

Ở chế độ LOK, máy lấy kết quả khi giá trị đã ổn định, sau đó dừng điện áp đầu ra và tự động phóng điện. Cách vận hành này giúp tiết kiệm pin khi đo cách điện và hạn chế duy trì điện áp thử lâu hơn mức cần thiết.

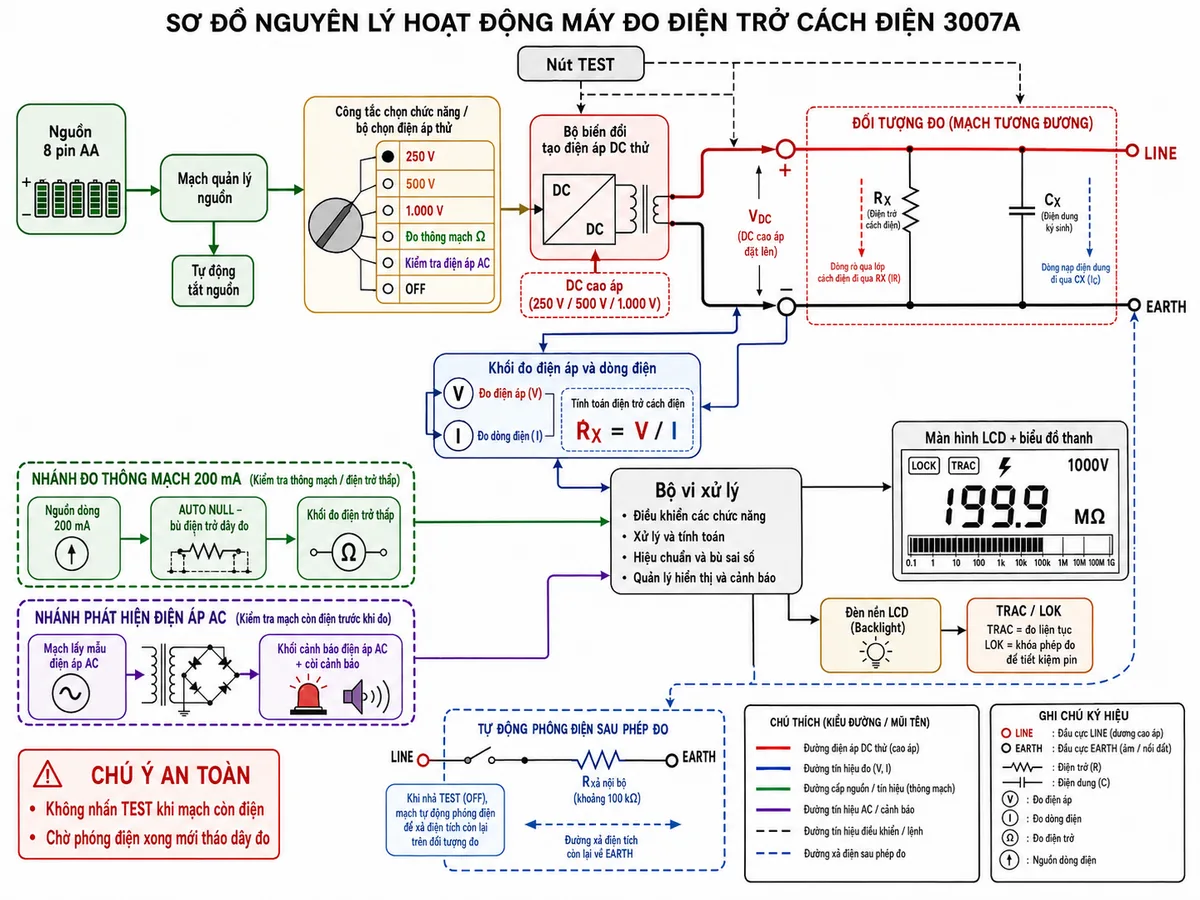

Nguyên lý hoạt động tổng thể

Nguồn từ tám pin AA được đưa tới khối nguồn và bộ biến đổi điện áp. Tùy vị trí công tắc, máy tạo điện áp DC thử cách điện hoặc dòng kiểm tra thông mạch. Tín hiệu điện áp và dòng điện thu về được đưa qua mạch đo, xử lý bởi bộ vi xử lý rồi hiển thị trên LCD và biểu đồ thanh.

Song song với đường đo chính là các khối cảnh báo điện áp, AUTO NULL, TRAC/LOK, đèn nền, tự động tắt nguồn và tự động phóng điện. Sự phối hợp giữa các khối này giúp thiết bị vừa đo lường, vừa cảnh báo người vận hành và kiểm soát điện áp còn lưu sau phép thử.

Ứng dụng thực tế

• Kiểm tra cách điện của dây dẫn và cáp điện trước khi đóng điện.
• Đánh giá tình trạng cách điện giữa cuộn dây động cơ với vỏ máy.
• Kiểm tra cuộn dây máy biến áp, máy phát điện và thiết bị điện công nghiệp.
• Nghiệm thu hệ thống điện trong nhà máy, tòa nhà, xưởng sản xuất và công trình dân dụng.
• Kiểm tra tính liên tục của dây PE, dây nối đất và mối liên kết đẳng thế.
• Hỗ trợ bảo trì phòng ngừa, phát hiện cách điện suy giảm do ẩm, bụi bẩn, lão hóa hoặc hư hỏng cơ học.

Lưu ý khi sử dụng

• Ngắt và cô lập toàn bộ nguồn điện trước khi đo cách điện hoặc đo thông mạch.
• Kiểm tra trạng thái mất điện bằng chức năng phát hiện điện áp trước khi nhấn TEST.
• Chọn điện áp thử phù hợp với điện áp định mức và đặc tính của thiết bị cần kiểm tra.
• Ngắt các linh kiện điện tử, bộ điều khiển, biến tần và thiết bị chống sét có thể bị ảnh hưởng bởi điện áp thử.
• Không chạm vào đầu dò, lõi dây hoặc đối tượng đang được đặt điện áp thử.
• Giữ dây đo kết nối sau phép thử cho đến khi quá trình phóng điện kết thúc hoàn toàn.
• Không mở nắp pin hoặc thay cầu chì khi máy còn nối với đối tượng đo.
• Thay đồng thời cả tám pin và sử dụng đúng loại cầu chì theo hướng dẫn của nhà sản xuất.

Cam kết và nơi mua Máy đo điện trở cách điện KYORITSU 3007A

Khi lựa chọn KYORITSU 3007A chính hãng, khách hàng cần kiểm tra đầy đủ model, phụ kiện đi kèm, tình trạng niêm phong, tài liệu hướng dẫn và chính sách bảo hành áp dụng tại thời điểm mua. Thiết bị đúng nguồn gốc giúp bảo đảm độ tin cậy của phép đo, khả năng truy xuất sản phẩm và thuận tiện khi cần hỗ trợ kỹ thuật.

Khách hàng có nhu cầu nhận tư vấn lựa chọn điện áp thử, kiểm tra phụ kiện hoặc yêu cầu báo giá Máy đo điện trở cách điện KYORITSU 3007A có thể đặt mua hàng chính hãng tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ đối chiếu ứng dụng, cấu hình sản phẩm và điều kiện giao hàng phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

KYORITSU 3007A đo được những đại lượng nào?

Thiết bị đo điện trở cách điện, đo điện trở thông mạch và hiển thị điện áp xoay chiều bên ngoài để hỗ trợ kiểm tra trạng thái mạch trước khi thực hiện phép thử.

KYORITSU 3007A có những mức điện áp thử cách điện nào?

Máy cung cấp ba mức điện áp thử DC gồm 250 V, 500 V và 1.000 V. Người dùng phải lựa chọn mức điện áp phù hợp với điện áp định mức và yêu cầu kiểm tra của đối tượng.

Model 3007A khác 3005A ở điểm nào?

Model 3007A được bổ sung chế độ TRAC/LOK và chức năng đèn nền. Chế độ LOK dừng dòng thử sau khi có kết quả ổn định rồi tiến hành phóng điện, qua đó hỗ trợ tiết kiệm pin.

Có thể dùng KYORITSU 3007A để đo trên mạch đang có điện không?

Không. Phép đo cách điện và đo thông mạch chỉ được thực hiện trên mạch đã ngắt nguồn và xác nhận mất điện. Khi máy hiển thị cảnh báo điện áp hoặc còi cảnh báo phát ra âm thanh, không được nhấn nút TEST.

AUTO NULL trên KYORITSU 3007A dùng để làm gì?

AUTO NULL ghi nhớ điện trở của dây đo và tiếp điểm đầu dò, sau đó tự động trừ giá trị này khỏi kết quả đo thông mạch. Chức năng giúp tăng độ tin cậy khi đo các dây dẫn và mối nối có điện trở thấp.

Tại sao cần giữ dây đo sau khi kết thúc phép đo cách điện?

Cáp điện, cuộn dây và nhiều thiết bị có khả năng tích điện như một tụ điện. Giữ dây đo kết nối sau khi nhả nút TEST cho phép máy tự động phóng điện tích còn lưu, hạn chế nguy cơ điện giật khi tháo dây.

KYORITSU 3007A sử dụng nguồn điện nào?

Máy sử dụng tám pin AA 1,5 V làm nguồn nội bộ. Thiết bị không lấy nguồn vận hành từ mạch đang được kiểm tra.

KYORITSU 3007A phù hợp với những đối tượng nào?

Sản phẩm phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì, đơn vị thi công cơ điện, nhà máy, ban quản lý tòa nhà và các đội kiểm định cần kiểm tra cáp, động cơ, máy biến áp, tủ điện hoặc hệ thống nối đất bảo vệ.
