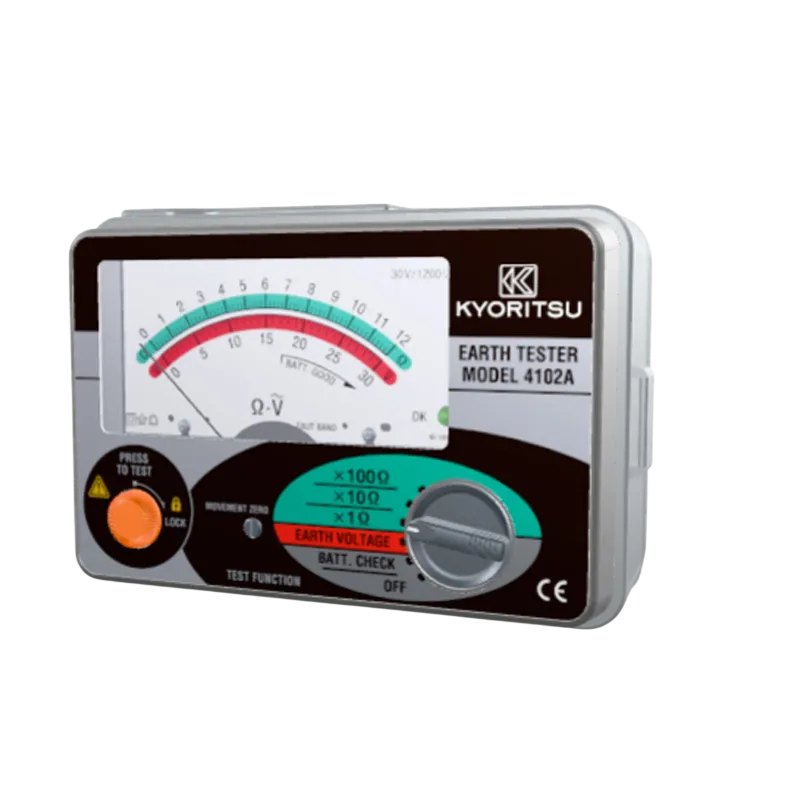

1) Giới thiệu Máy đo điện trở đất KYORITSU 4102A-H

Máy đo điện trở đất KYORITSU 4102A-H là thiết bị đo analog chuyên dùng để kiểm tra điện trở của hệ thống tiếp địa và điện áp xuất hiện trên đất. Sản phẩm hỗ trợ cả phương pháp đo chính xác 3 cực và phương pháp đo đơn giản 2 cực, phù hợp cho công tác lắp đặt, nghiệm thu và bảo trì hệ thống điện.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được biết đến với các dòng máy đo điện trở cách điện, máy đo tiếp địa, ampe kìm và thiết bị kiểm tra an toàn điện. Model 4102A-H được sản xuất tại Thái Lan theo tiêu chuẩn kỹ thuật của hãng; ký hiệu “H” cho biết bộ sản phẩm được trang bị hộp đựng cứng, thuận tiện bảo vệ thiết bị và phụ kiện khi di chuyển ngoài công trường.

Thiết bị sử dụng cơ cấu kim analog với thang đo rõ ràng, cho phép người vận hành đọc trực tiếp kết quả mà không cần quy đổi phức tạp. Đây là lựa chọn phù hợp cho kỹ thuật viên điện, đơn vị cơ điện M&E, nhà máy, trạm điện và đội bảo trì cần một máy đo điện trở tiếp địa 3 cực dễ sử dụng, bền và cơ động.

2) Ưu điểm và tính năng nổi bật

• Hỗ trợ đo điện trở đất 3 cực và 2 cực, đáp ứng cả phép đo chính xác bằng cọc phụ và phép đo đơn giản tại vị trí khó đóng cọc.
• Ba dải đo điện trở đất giúp kiểm tra từ hệ thống tiếp địa có điện trở thấp đến các mạng nối đất có giá trị lớn.
• Có chức năng đo điện áp đất AC để kiểm tra điện áp nhiễu trước khi tiến hành đo điện trở.
• Dòng đo nhỏ giúp hạn chế nguy cơ làm tác động thiết bị bảo vệ dòng rò trong mạch đang được kiểm tra.
• Đèn OK hỗ trợ kiểm tra tình trạng kết nối dây đo và điều kiện của cọc tiếp địa phụ.
• Thiết kế chống bụi và chống nước nhỏ giọt theo cấp bảo vệ IP54, thích hợp sử dụng tại hiện trường.
• Cơ cấu kim cho phép quan sát sự ổn định và dao động của giá trị đo trực quan.
• Nút PRESS TO TEST có thể khóa để thực hiện phép đo liên tục khi cần thao tác rảnh tay.
• Nguồn pin AA phổ biến, dễ thay thế và không cần cấp nguồn điện lưới cho thiết bị.
• Phiên bản 4102A-H đi kèm hộp cứng giúp bảo vệ máy, dây đo và cọc phụ tốt hơn trong quá trình vận chuyển.

Thông số kỹ thuật tiêu biểu

Hạng mục	Đặc tính
Phương pháp đo điện trở đất	Đo 3 cực và đo đơn giản 2 cực
Dải đo ×1 Ω	0 đến 12 Ω
Dải đo ×10 Ω	0 đến 120 Ω
Dải đo ×100 Ω	0 đến 1.200 Ω
Độ chính xác đo điện trở đất	±3% toàn thang
Dải đo điện áp đất	0 đến 30 V AC, 50/60 Hz
Độ chính xác đo điện áp đất	±3% toàn thang
Dòng đo điện trở đất	2 mA
Bảo vệ quá tải	276 V AC/DC trong 10 giây
Tiêu chuẩn an toàn	IEC 61010-1, CAT III 300 V, mức ô nhiễm 2
Tiêu chuẩn đo và bảo vệ	IEC 61557-1, IEC 61557-5, IEC 60529 IP54
Nguồn cấp	6 pin R6/AA 1,5 V
Kích thước	105 × 158 × 70 mm, bao gồm nắp máy
Khối lượng	Khoảng 600 g, bao gồm pin và nắp máy
Phụ kiện chính	Bộ dây đo 7095A, đầu dò đo đơn giản 7127B, hai cọc phụ 8032, dây đeo, pin và hộp cứng 9164

3) Chức năng, nguyên lý hoạt động và ứng dụng

Đấu dây đo điện trở đất bằng phương pháp 3 cực

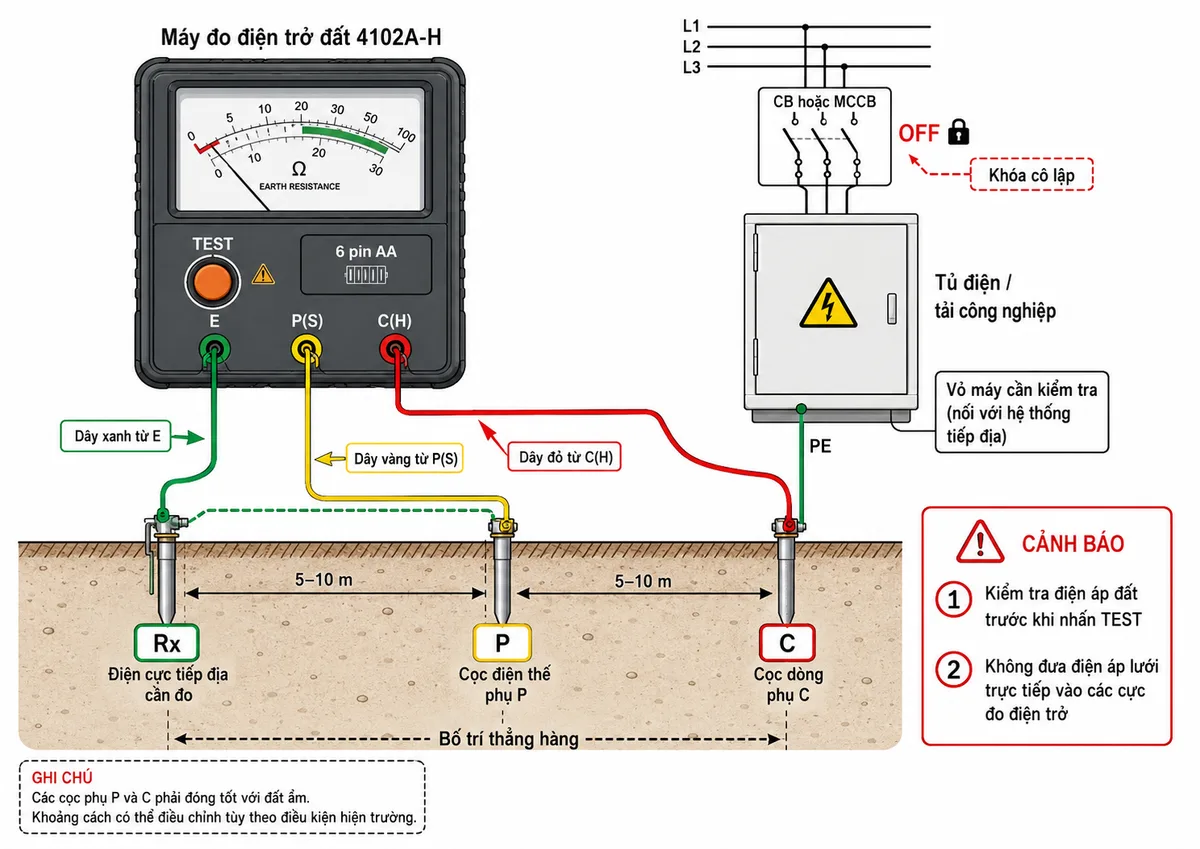

Trong phép đo điện trở tiếp địa 3 cực, điện cực nối đất cần kiểm tra được kết nối với cực E bằng dây màu xanh. Cọc điện thế phụ P được đóng xuống đất và nối với cực P(S) bằng dây màu vàng. Cọc dòng phụ C được nối với cực C(H) bằng dây màu đỏ.

Điện cực cần đo, cọc P và cọc C cần bố trí gần như trên cùng một đường thẳng. Theo hướng dẫn vận hành của hãng, khoảng cách giữa các vị trí thường được thiết lập khoảng 5 đến 10 m để hạn chế vùng ảnh hưởng của các điện cực chồng lấn lên nhau. Các cọc phụ nên được đóng tại khu vực đất đủ ẩm và có tiếp xúc tốt.

Trước khi đo, người vận hành cần kiểm tra pin, chỉnh kim về vị trí cơ khí bằng không và chuyển máy sang chức năng EARTH VOLTAGE. Nếu điện áp đất vượt mức cho phép hoặc kim chỉ trên khoảng 3 V, nên ngắt nguồn của thiết bị liên quan và xử lý nguyên nhân gây điện áp nhiễu trước khi tiếp tục đo điện trở.

Nguyên lý đo điện trở đất

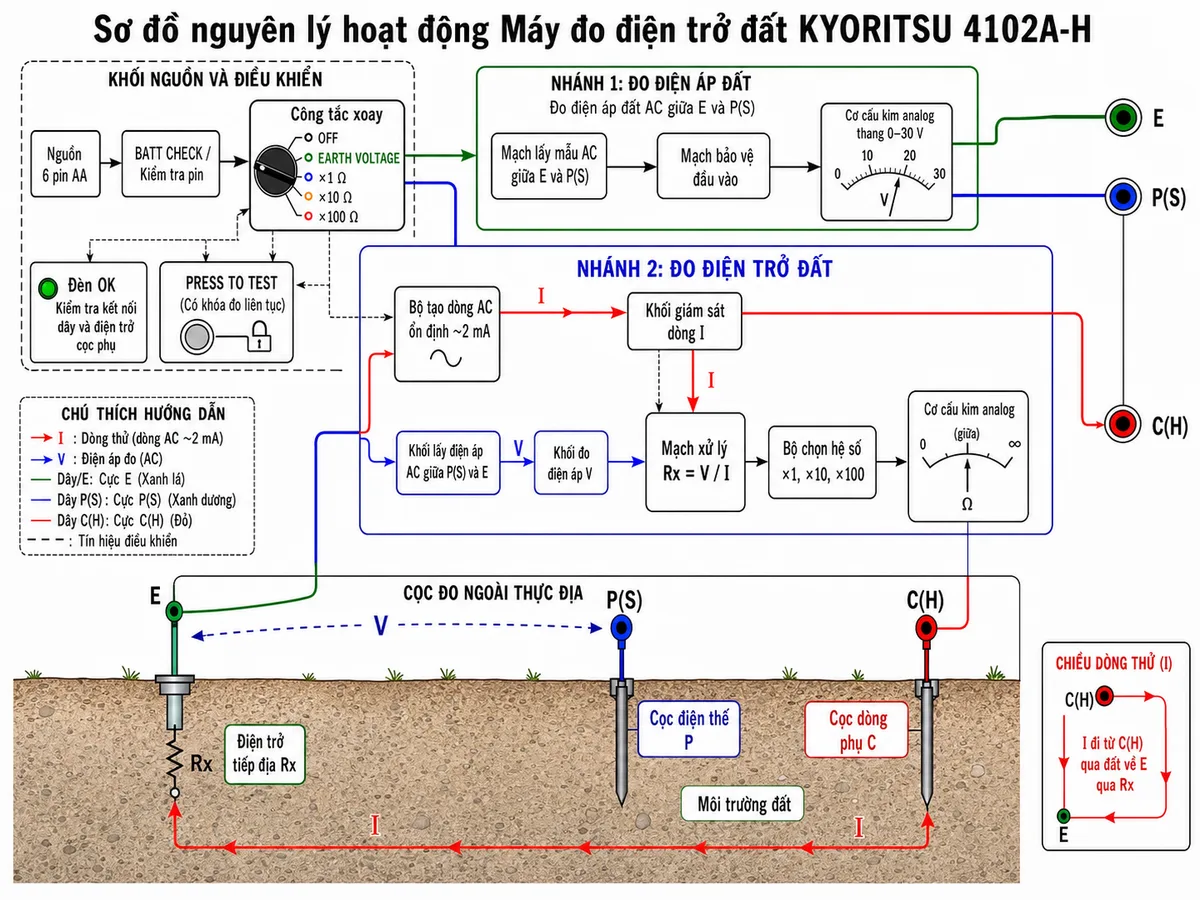

KYORITSU 4102A-H hoạt động theo phương pháp sụt áp. Mạch tạo dòng bên trong máy phát một dòng điện xoay chiều ổn định giữa cực E và cọc dòng C. Dòng thử đi qua điện cực tiếp địa cần đo, môi trường đất và cọc dòng phụ.

Đồng thời, máy đo điện áp giữa điện cực E và cọc điện thế P. Từ dòng điện thử I và điện áp đo được V, thiết bị xác định điện trở tiếp địa theo quan hệ R = V/I. Kết quả được đưa tới cơ cấu kim analog và hiển thị trên thang 0–12; người dùng chọn hệ số ×1, ×10 hoặc ×100 phù hợp với giá trị cần đo.

Để tránh đọc sai thang, nên bắt đầu tại dải ×100 Ω rồi giảm dần xuống ×10 Ω hoặc ×1 Ω khi giá trị điện trở thấp. Đèn OK sáng trong quá trình kiểm tra cho biết đường dây đo và điều kiện cọc phụ đang đáp ứng yêu cầu của phép đo; nếu đèn không sáng, cần kiểm tra lại dây, đầu kẹp và độ tiếp xúc của cọc C với đất.

Đo đơn giản bằng phương pháp 2 cực

Khi không thể đóng hai cọc phụ, máy có thể thực hiện đo điện trở đất 2 cực bằng đầu dò đo đơn giản. Cực P và C được nối chung tới một điểm tiếp địa tham chiếu có điện trở thấp, còn cực E nối với điện cực cần đo.

Trong phương pháp này, kết quả hiển thị Re là tổng của điện trở điện cực cần đo Rx và điện trở của điểm tiếp địa tham chiếu re. Quan hệ được biểu diễn là Re = Rx + re. Vì vậy, phép đo 2 cực phù hợp cho kiểm tra nhanh; để xác định chính xác Rx, cần biết hoặc bảo đảm điện trở re đủ nhỏ so với Rx.

Không sử dụng máy để xác nhận một điểm tiếp địa nguồn điện thương mại có đang mang điện hay không. Người vận hành phải kiểm tra bằng thiết bị thử điện phù hợp trước khi kết nối và tuân thủ đầy đủ quy trình an toàn điện.

Ứng dụng thực tế

• Đo điện trở hệ thống tiếp địa bảo vệ PE của tủ phân phối và tủ điều khiển.
• Kiểm tra tiếp địa cho động cơ, máy công nghiệp, máy phát điện và máy biến áp.
• Nghiệm thu hệ thống nối đất tại nhà xưởng, tòa nhà và công trình cơ điện.
• Kiểm tra định kỳ hệ thống tiếp địa chống sét và liên kết đẳng thế.
• Đánh giá sự suy giảm của cọc tiếp địa do ăn mòn, đất khô hoặc mối nối bị lỏng.
• Đo kiểm sau khi mở rộng, sửa chữa hoặc thay đổi kết cấu mạng tiếp địa.
