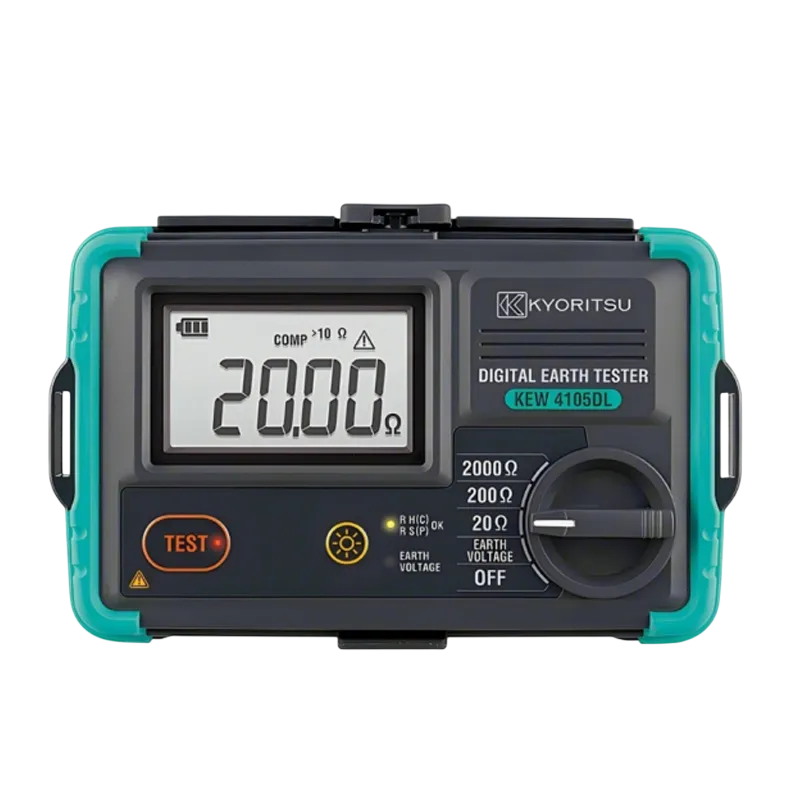

Máy đo điện trở đất KYORITSU KEW 4105DL

1) Giới thiệu Máy đo điện trở đất KYORITSU KEW 4105DL

Máy đo điện trở đất KYORITSU KEW 4105DL là thiết bị kiểm tra tiếp địa kỹ thuật số chuyên dùng để đánh giá điện trở của cọc tiếp địa, hệ thống nối đất và dây bảo vệ trong công trình điện. Sản phẩm hỗ trợ cả phương pháp đo chính xác bằng ba cực và phương pháp đo giản lược bằng hai cực, phù hợp cho công tác lắp đặt, nghiệm thu và bảo trì hệ thống điện.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1940 và chuyên nghiên cứu, sản xuất các dòng máy đo an toàn điện, ampe kìm, máy đo cách điện, máy đo tiếp địa và thiết bị kiểm tra hệ thống điện. Model KEW 4105DL thuộc phiên bản đi kèm bộ cuộn cáp đo, giúp kỹ thuật viên triển khai dây nhanh và thu gọn thuận tiện sau khi hoàn thành công việc.

Thiết bị hướng đến nhu cầu đo ngoài hiện trường với kết cấu chắc chắn, khả năng chống bụi và nước, màn hình dễ quan sát cùng hệ thống cảnh báo hỗ trợ phát hiện các điều kiện có thể ảnh hưởng đến độ tin cậy của phép đo.

2) Ưu điểm và tính năng nổi bật

• Đo điện trở đất bằng phương pháp 3 cực và 2 cực, đáp ứng cả phép đo chính xác có cọc phụ và phép đo giản lược tại khu vực khó đóng cọc.
• Phạm vi đo rộng, thích hợp kiểm tra từ hệ thống tiếp địa có điện trở thấp đến các điểm nối đất có giá trị lớn.
• Kết cấu chống bụi, chống nước hỗ trợ làm việc tại công trường, khu vực ngoài trời, nền đất ẩm hoặc môi trường có nhiều bụi bẩn.
• Khả năng khử nhiễu giúp ổn định kết quả tại khu công nghiệp, trạm điện và khu vực có trường điện từ hoặc điện áp nhiễu trên đất.
• Đèn LED kiểm tra tình trạng điện trở của cọc tiếp địa phụ, giúp người dùng nhận biết cực dòng hoặc cực điện thế chưa tiếp xúc tốt với đất.
• Đo điện áp đất AC và DC, tự động nhận dạng loại điện áp và cảnh báo khi điện áp bên ngoài có thể làm sai lệch phép đo điện trở đất.
• Chức năng so sánh hỗ trợ cảnh báo khi kết quả đo vượt giá trị tham chiếu tương ứng với từng thang đo.
• Màn hình LCD lớn có đèn nền, thuận tiện đọc kết quả trong phòng kỹ thuật thiếu sáng, tầng hầm hoặc khi làm việc ban đêm.
• Công tắc xoay lựa chọn chức năng trực quan, nút TEST riêng biệt và chức năng giữ giá trị giúp thao tác nhanh tại hiện trường.
• Bộ cuộn cáp có cơ cấu dẫn hướng dây giúp triển khai, thu hồi và bảo quản dây đo gọn gàng hơn.
• Que tiếp địa phụ bằng thép chắc chắn, phù hợp sử dụng lặp lại trong công tác kiểm tra định kỳ.
• Dây đeo vai hỗ trợ vận hành bằng hai tay khi người dùng cần đồng thời xử lý dây đo và cọc phụ.
• Tự động tắt nguồn và tự động tắt đèn nền khi không thao tác, góp phần kéo dài thời gian sử dụng pin.

3) Chức năng, nguyên lý hoạt động và ứng dụng

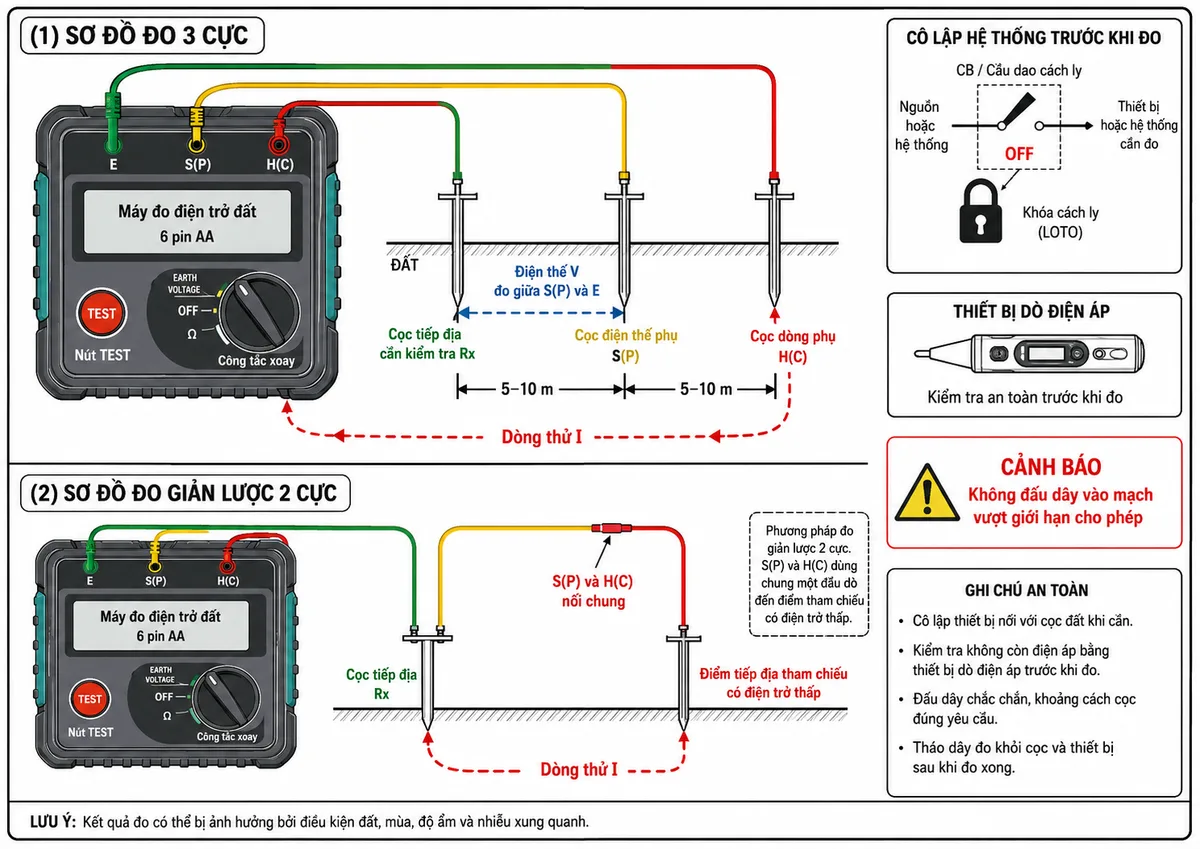

Đo điện trở đất chính xác bằng phương pháp 3 cực

Trong phép đo ba cực, đầu E được nối với điện cực tiếp địa cần kiểm tra. Hai cọc phụ S(P) và H(C) được đóng xuống đất trên cùng một đường thẳng, cách điện cực cần đo một khoảng phù hợp. Cọc H(C) tạo đường truyền dòng thử qua đất, còn cọc S(P) thu nhận điện thế dùng để xác định điện trở của điện cực E.

Trước khi đo điện trở, người vận hành nên chọn chức năng đo điện áp đất để kiểm tra điện áp giữa S(P) và E. Nếu điện áp đất cao, cần xác định và loại bỏ nguyên nhân gây điện áp hoặc nhiễu trước khi tiếp tục phép đo.

Đo giản lược bằng phương pháp 2 cực

Khi không thể đóng đủ hai cọc phụ, chẳng hạn tại khu vực lát bê tông hoặc không gian hạn chế, máy đo điện trở tiếp địa KEW 4105DL có thể sử dụng một điểm nối đất tham chiếu đã biết có điện trở thấp. Trong phương pháp này, giá trị hiển thị bao gồm điện trở của điện cực cần đo và điện trở của điểm tiếp địa tham chiếu, vì vậy kết quả cần được đánh giá đúng theo nguyên tắc đo hai cực.

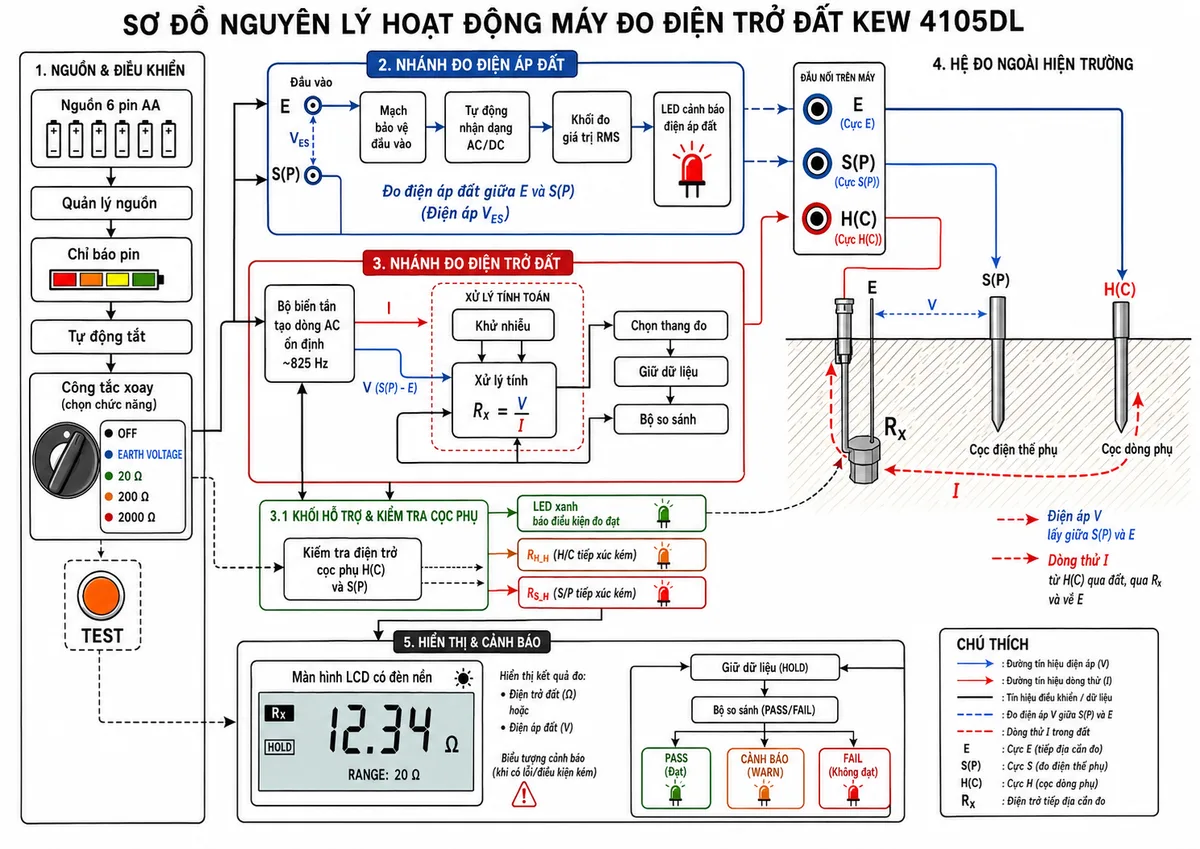

Nguyên lý đo điện trở đất

KEW 4105DL hoạt động theo phương pháp sụt áp. Thiết bị phát một dòng điện xoay chiều ổn định giữa cực H(C) và cực E. Đồng thời, mạch đo điện áp xác định chênh lệch điện thế giữa cực S(P) và cực E. Bộ xử lý tính điện trở tiếp địa theo quan hệ giữa điện áp đo được và dòng điện thử.

Việc sử dụng dòng thử xoay chiều ở tần số riêng giúp máy phân biệt tín hiệu đo với nhiều thành phần nhiễu tồn tại trong đất. Hệ thống giám sát cọc phụ kiểm tra chất lượng tiếp xúc tại S(P) và H(C); đèn xanh xác nhận điều kiện phù hợp, trong khi thông báo trên màn hình giúp xác định cọc phụ có điện trở quá cao.

Ở chức năng đo điện áp đất, thiết bị đo điện áp giữa S(P) và E, tự động nhận dạng AC hoặc DC và kích hoạt LED cảnh báo khi phát hiện điện áp bên ngoài vượt ngưỡng tương ứng. Kết quả được hiển thị trên LCD có đèn nền để người vận hành kiểm tra trước khi thực hiện phép đo điện trở.

Ứng dụng thực tế

• Kiểm tra cọc tiếp địa của tủ điện tổng, tủ phân phối và hệ thống điện công nghiệp.
• Đo hệ thống nối đất bảo vệ tại nhà máy, xưởng sản xuất, tòa nhà và trung tâm thương mại.
• Đánh giá tiếp địa trạm biến áp, máy phát điện, hệ thống điện dự phòng và thiết bị điện công suất lớn.
• Kiểm tra hệ thống tiếp địa chống sét và liên kết đẳng thế của công trình.
• Nghiệm thu hệ thống điện sau lắp đặt hoặc sau khi cải tạo, mở rộng.
• Kiểm tra định kỳ nhằm phát hiện cọc tiếp địa bị ăn mòn, mối nối lỏng hoặc điện trở đất tăng theo thời gian.
• Phục vụ đơn vị cơ điện, nhà thầu M&E, bộ phận bảo trì nhà máy và kỹ thuật viên an toàn điện.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Phương pháp đo điện trở đất	Đo chính xác 3 cực và đo giản lược 2 cực
Phạm vi đo điện trở đất	0,00 đến 2000 Ω
Thang 20 Ω	Hiển thị 0,00 đến 20,99 Ω; độ chính xác ±1,5% giá trị đọc ±0,08 Ω
Thang 200 Ω	Hiển thị 0,0 đến 209,9 Ω; độ chính xác ±1,5% giá trị đọc ±4 chữ số
Thang 2000 Ω	Hiển thị 0 đến 2099 Ω; độ chính xác ±1,5% giá trị đọc ±4 chữ số
Phương thức tạo dòng thử	Bộ biến tần dòng điện không đổi, tần số khoảng 825 Hz
Dòng thử danh định	Khoảng 3 mA ở thang 20 Ω; 1,7 mA ở thang 200 Ω; 0,7 mA ở thang 2000 Ω
Điện áp đất	0 đến 300 V AC, 45–65 Hz; ±0 đến ±300 V DC
Độ chính xác đo điện áp đất	±1% giá trị đọc ±4 chữ số
Khả năng khử nhiễu	Đến 25 V rms
Giới hạn điện trở cọc phụ	Dưới 10 kΩ ở thang 20 Ω; dưới 50 kΩ ở thang 200 Ω; dưới 100 kΩ ở thang 2000 Ω
Giá trị tham chiếu bộ so sánh	10 Ω, 100 Ω và 500 Ω tương ứng với từng thang đo
Cấp bảo vệ và an toàn	IP67; CAT IV 100 V, CAT III 150 V, CAT II 300 V; mức độ ô nhiễm 3
Tiêu chuẩn áp dụng	IEC 61010-1, IEC 61010-2-030, IEC 61010-031, IEC 61557-1, IEC 61557-5, IEC 60529 và IEC 61326
Nguồn cấp	6 pin LR6 AA 1,5 V
Kích thước và khối lượng	121 × 188 × 59 mm; khoảng 690 g, gồm pin và nắp hộp
Phụ kiện tiêu chuẩn của phiên bản 4105DL	Đầu dò đo giản lược 7127B, hai cọc phụ 8041, dây đeo 9121, cuộn cáp đỏ 20 m, cuộn cáp vàng 10 m, dây xanh lá 5 m, túi đựng 9190, pin và hướng dẫn sử dụng

Lưu ý khi sử dụng

• Kiểm tra tình trạng máy, dây đo, đầu nối và cọc phụ trước mỗi lần sử dụng.
• Đo điện áp đất trước khi nhấn TEST để hạn chế sai số và bảo đảm điều kiện làm việc an toàn.
• Đóng cọc phụ tại phần đất đủ ẩm; với đất khô, cát hoặc đá, cần cải thiện độ tiếp xúc theo hướng dẫn của nhà sản xuất.
• Bố trí các dây đo tách rời, tránh xoắn hoặc đặt sát nhau để giảm ảnh hưởng cảm ứng.
• Không sử dụng máy đo điện trở đất như một thiết bị xác nhận dây dẫn có điện hay mất điện.
• Khi dùng điểm tiếp địa của nguồn điện làm điểm tham chiếu cho phép đo hai cực, phải kiểm tra bằng thiết bị dò điện áp chuyên dụng trước khi đấu nối.
• Không nhấn TEST khi các dây đo đang nối vào mạch có điện áp vượt giới hạn cho phép.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Máy đo điện trở đất Kyoritsu chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model, kiểm tra cấu hình phụ kiện và lựa chọn bộ sản phẩm phù hợp với phương pháp đo thực tế.

thietbicodien cam kết cung cấp đúng KYORITSU KEW 4105DL, thông tin sản phẩm minh bạch, phụ kiện theo cấu hình bán hàng và chính sách bảo hành rõ ràng. Đội ngũ tư vấn hỗ trợ khách hàng lựa chọn dây đo, cọc phụ, túi đựng và các phụ kiện thay thế tương thích khi cần triển khai công việc dài hạn.

Câu hỏi thường gặp (FAQ)

KEW 4105DL dùng để đo những gì?

Thiết bị dùng để đo điện trở của cọc tiếp địa và hệ thống nối đất bằng phương pháp ba cực hoặc hai cực. Máy cũng có chức năng đo điện áp đất AC và DC để kiểm tra điều kiện trước khi đo điện trở.

Đo 3 cực và đo 2 cực khác nhau như thế nào?

Đo ba cực sử dụng hai cọc phụ riêng cho dòng thử và điện thế nên cho phép xác định điện trở của cọc cần kiểm tra chính xác hơn. Đo hai cực dùng một điểm tiếp địa tham chiếu có điện trở thấp và kết quả hiển thị bao gồm cả điện trở của điểm tham chiếu.

KEW 4105DL có Bluetooth không?

Không. Phiên bản KEW 4105DL không được trang bị Bluetooth. Tính năng truyền dữ liệu không dây thuộc phiên bản KEW 4105DLBT hoặc KEW 4105DLBT-H.

Máy có phù hợp làm việc ngoài trời không?

Có. Thiết bị có kết cấu chống bụi và chống nước, phù hợp cho công tác đo ngoài hiện trường. Người dùng vẫn phải bảo đảm nắp máy được đóng đúng cách, dây đo còn nguyên vẹn và tuân thủ các cảnh báo an toàn trong tài liệu hướng dẫn.

Tại sao máy báo RH_H hoặc RS_H?

Thông báo này cho biết điện trở tại cọc phụ H(C) hoặc S(P) đang quá cao. Cần kiểm tra lại đầu nối, đóng cọc sâu hơn, chuyển cọc sang phần đất ẩm hoặc cải thiện tiếp xúc giữa cọc và đất trước khi đo lại.

Có cần kiểm tra điện áp đất trước khi đo điện trở không?

Có. Điện áp xuất hiện trên hệ thống tiếp địa có thể gây sai số hoặc làm phép đo không ổn định. Nên chọn chức năng đo điện áp đất, xử lý nguyên nhân gây điện áp hoặc nhiễu và chỉ tiếp tục khi điều kiện đo đáp ứng hướng dẫn của nhà sản xuất.

Phiên bản KEW 4105DL đi kèm những loại dây nào?

Đây là phiên bản bộ cuộn cáp, gồm cuộn dây đỏ dành cho cực dòng, cuộn dây vàng dành cho cực điện thế và dây xanh lá nối với điện cực tiếp địa cần kiểm tra. Bộ tiêu chuẩn còn có hai cọc phụ, đầu dò đo giản lược, dây đeo và túi đựng.
