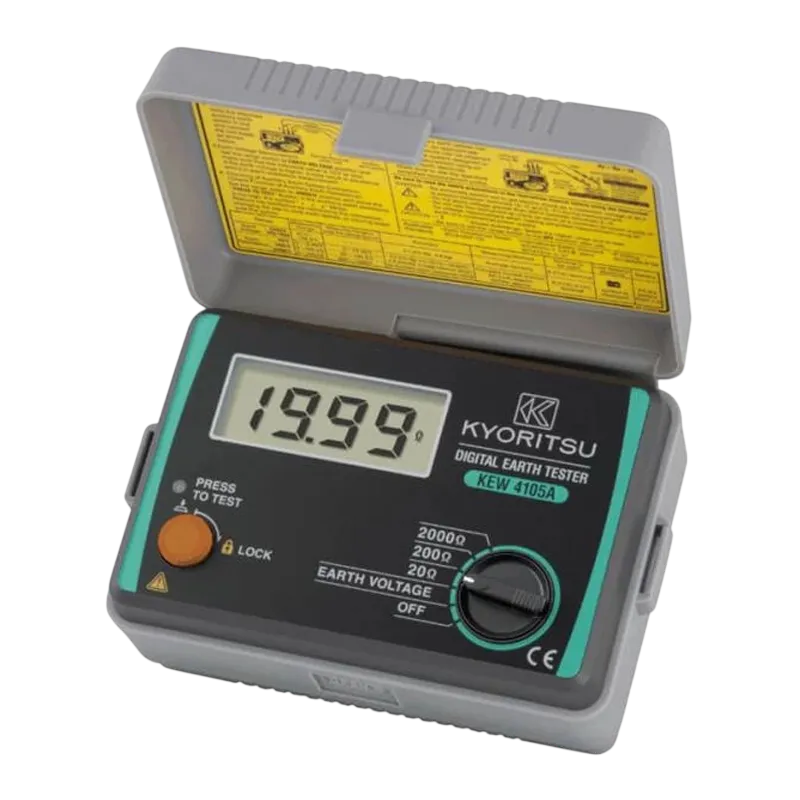

Máy đo điện trở đất KYORITSU KEW 4105A

1. Giới thiệu Máy đo điện trở đất KYORITSU KEW 4105A

Máy đo điện trở đất KYORITSU KEW 4105A là thiết bị đo kỹ thuật số chuyên dùng để kiểm tra điện trở của hệ thống tiếp địa trong đường dây phân phối điện, hệ thống điện tòa nhà, tủ điện, máy móc và thiết bị điện. Máy hỗ trợ cả phương pháp đo điện trở đất 3 cực có độ chính xác cao và phương pháp đo giản lược 2 cực khi điều kiện hiện trường không cho phép đóng đủ hai cọc phụ.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, bắt đầu sản xuất dụng cụ đo từ năm 1940. Kyoritsu thành lập nhà máy KEW Thailand tại Pathum Thani vào năm 1987 để sản xuất và xuất khẩu thiết bị đo; phiên bản KEW 4105A đang giới thiệu có xuất xứ Thái Lan.

Thiết bị sử dụng màn hình LCD lớn, vận hành bằng pin AA và có kết cấu nhỏ gọn để kỹ thuật viên dễ mang theo khi kiểm tra hệ thống nối đất tại công trường. Đây là lựa chọn phù hợp cho công việc nghiệm thu, bảo trì định kỳ và xử lý sự cố liên quan đến chất lượng tiếp địa.

2. Ưu điểm và tính năng nổi bật

• Đo điện trở đất theo ba dải 20 Ω, 200 Ω và 2000 Ω, phù hợp với nhiều hệ thống tiếp địa dân dụng và công nghiệp.
• Hỗ trợ đo chính xác 3 cực bằng hai cọc tiếp đất phụ P và C.
• Hỗ trợ đo giản lược 2 cực bằng điểm tiếp đất đã biết khi không thể bố trí cọc phụ tại hiện trường.
• Tích hợp chức năng đo điện áp đất AC để kiểm tra nhiễu điện áp trước khi đo điện trở.
• Mạch đo được thiết kế nhằm giảm ảnh hưởng của điện áp đất và điện trở tại các cọc tiếp đất phụ.
• Cảnh báo khi điện trở của cọc phụ vượt quá giới hạn cho phép, giúp người dùng nhận biết nguyên nhân kết quả đo không ổn định.
• Dòng thử thấp giúp hạn chế nguy cơ làm tác động thiết bị bảo vệ dòng rò trong mạch đang kiểm tra.
• Màn hình LCD số lớn, hiển thị trực tiếp kết quả và thuận tiện quan sát ngoài hiện trường.
• Vỏ máy chống bụi và chống nước nhỏ giọt theo cấp bảo vệ IP54, thích hợp cho môi trường thi công.
• Thiết kế nhỏ gọn, vật liệu vỏ chịu va đập và có dây đeo để hỗ trợ thao tác rảnh tay.

Các đặc điểm của máy được công bố theo tài liệu chính thức của Kyoritsu, bao gồm khả năng đo 3 cực và 2 cực, đo điện áp đất, cảnh báo cọc phụ, màn hình LCD và kết cấu IP54.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phương pháp đo điện trở đất	Đo 3 cực và đo giản lược 2 cực
Các dải đo điện trở đất	20 Ω, 200 Ω, 2000 Ω
Phạm vi hiển thị dải 20 Ω	0,00 đến 19,99 Ω
Phạm vi hiển thị dải 200 Ω	0,0 đến 199,9 Ω
Phạm vi hiển thị dải 2000 Ω	0 đến 1999 Ω
Độ chính xác dải 20 Ω	±2% giá trị đọc ±0,1 Ω
Độ chính xác dải 200 Ω và 2000 Ω	±2% giá trị đọc ±3 chữ số
Phạm vi đo điện áp đất	0 đến 200 V AC, 50/60 Hz; hiển thị 0,0 đến 199,9 V
Độ chính xác đo điện áp đất	±1% giá trị đọc ±4 chữ số
Tần số dòng thử	Xấp xỉ 820 Hz
Nguồn cấp	6 pin AA 1,5 V
Cấp bảo vệ	IP54 theo IEC 60529
Tiêu chuẩn an toàn	IEC 61010-1 CAT III 300 V, IEC 61010-2-030, IEC 61557-1 và IEC 61557-5
Kích thước	105 × 158 × 70 mm, bao gồm nắp máy
Khối lượng	Xấp xỉ 550 g, bao gồm pin và nắp máy

Các dải đo, độ chính xác, nguồn cấp, kích thước, tiêu chuẩn và cấp bảo vệ trên được tổng hợp từ trang sản phẩm và hướng dẫn sử dụng chính thức của Kyoritsu.

3. Chức năng, nguyên lý hoạt động và ứng dụng

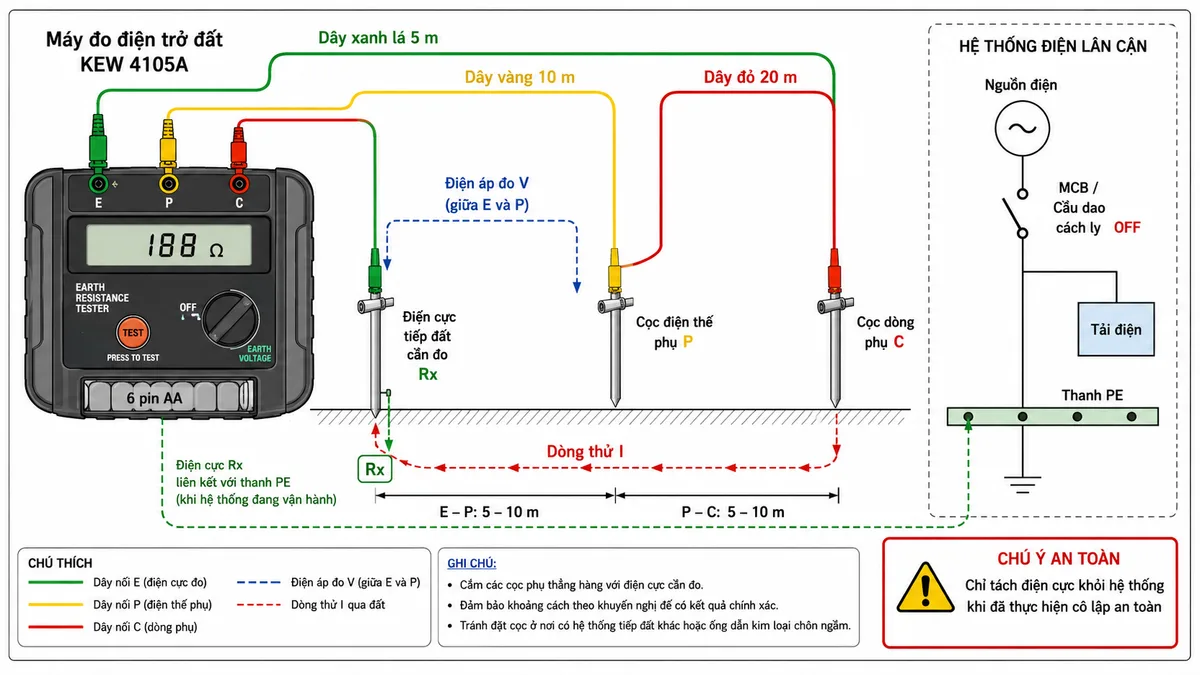

Đấu nối đo điện trở đất chính xác bằng phương pháp 3 cực

Khi đo chính xác, cực E của máy được nối với điện cực tiếp đất cần kiểm tra bằng dây màu xanh lá cây. Hai cọc phụ P và C được đóng thẳng hàng với điện cực E; khoảng cách từ E đến P và từ P đến C thông thường là 5–10 m. Cực P sử dụng dây màu vàng để lấy điện thế, còn cực C sử dụng dây màu đỏ để truyền dòng thử vào đất.

Để đánh giá riêng điện trở của một điện cực, cần kiểm tra sơ đồ hệ thống và thực hiện cô lập theo quy trình an toàn của đơn vị vận hành, tránh để các đường tiếp địa song song làm giảm giả tạo kết quả đo. Khu vực đóng cọc phụ nên có đất đủ ẩm và các đầu nối phải tiếp xúc chắc chắn.

Tài liệu hướng dẫn của hãng quy định cọc P và C được bố trí cách nhau theo từng đoạn 5–10 m, đồng thời khuyến nghị đóng cọc tại phần đất ẩm để hạn chế điện trở tiếp xúc của cọc phụ.

Kiểm tra điện áp đất trước khi đo

Sau khi hoàn tất đấu dây, người dùng chuyển công tắc sang vị trí EARTH VOLTAGE để kiểm tra điện áp tiếp đất. Điện áp này nên ở mức 3 V trở xuống; nếu lớn hơn, sai số của phép đo điện trở đất có thể tăng đáng kể. Khi đó cần xác định và giảm nguồn điện áp gây nhiễu trước khi tiếp tục.

Chức năng EARTH VOLTAGE chỉ dùng để đánh giá điện áp xuất hiện trên hệ thống tiếp địa, không thay thế đồng hồ đo điện áp nguồn thương mại.

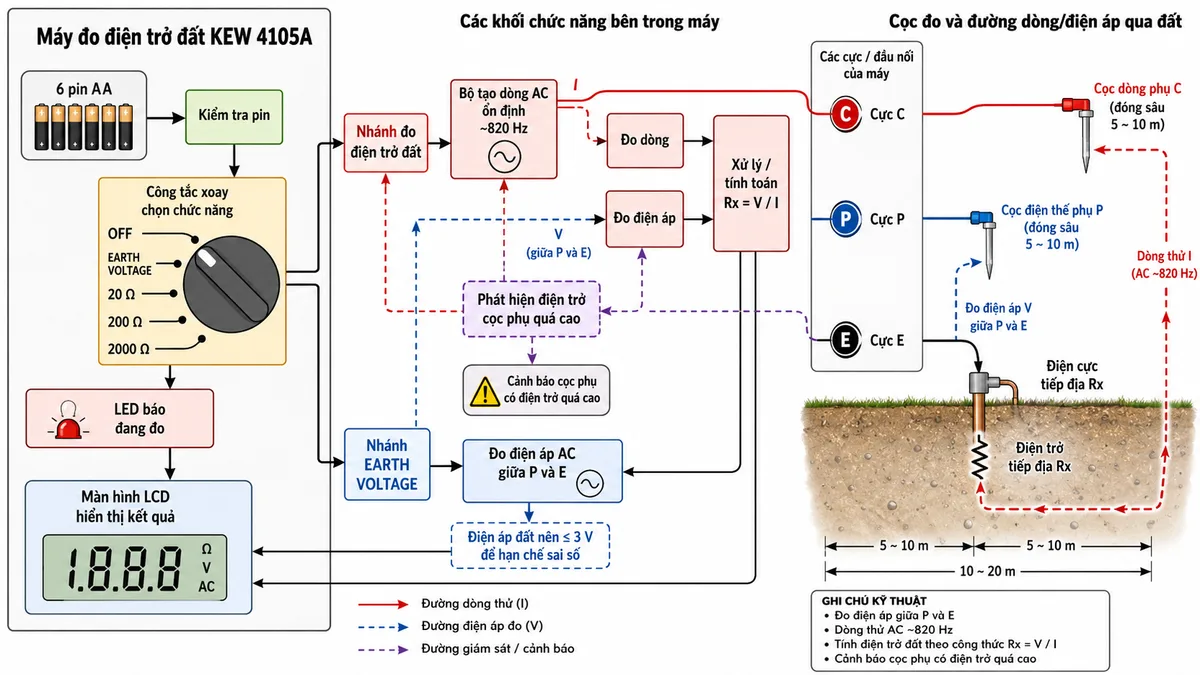

Nguyên lý đo điện trở đất

Máy đo điện trở đất KEW 4105A hoạt động theo phương pháp sụt áp. Mạch phát dòng của máy tạo dòng điện AC ổn định, có tần số khoảng 820 Hz, truyền từ cực C qua cọc dòng phụ, môi trường đất và điện trở tiếp địa Rx rồi trở về cực E.

Đồng thời, cực P lấy điện áp V giữa cọc điện thế phụ và cực E. Bộ xử lý của máy xác định điện trở theo quan hệ Rx = V/I, trong đó I là dòng thử chạy qua đất. Việc tách đường phát dòng C và đường cảm nhận điện áp P giúp giảm ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc tại điện cực cần đo.

Nguyên lý dòng AC ổn định, phép đo điện áp giữa E và P và công thức Rx = V/I được trình bày trong hướng dẫn vận hành chính thức của Kyoritsu.

Đo giản lược bằng phương pháp 2 cực

Khi không thể đóng cọc phụ, người dùng có thể nối tắt cực P và C rồi kết nối chúng đến một điểm tiếp đất có điện trở thấp và đã biết, chẳng hạn hệ thống tiếp địa chung phù hợp với hướng dẫn của nhà sản xuất. Cực E vẫn nối với điện cực cần kiểm tra.

Ở phương pháp này, giá trị hiển thị Re là tổng của điện trở Rx cần đo và điện trở re của điểm tiếp đất tham chiếu. Khi đã biết re, có thể xác định Rx theo quan hệ Rx = Re − re. Vì có thêm điện trở của điểm tham chiếu nên phương pháp 2 cực chủ yếu phù hợp với kiểm tra nhanh, không thay thế phép đo 3 cực khi cần độ chính xác cao.

Trình tự sử dụng cơ bản

• Kiểm tra tình trạng máy, dây đo, cọc phụ và điện áp pin trước khi đấu nối.
• Đóng cọc P và C đúng khoảng cách, sau đó nối đúng màu dây vào các cực E, P và C.
• Chọn EARTH VOLTAGE và xác nhận điện áp đất không vượt quá mức có thể gây sai số.
• Chọn dải 2000 Ω trước, nhấn nút TEST và quan sát kết quả.
• Nếu giá trị thấp, chuyển lần lượt sang dải 200 Ω hoặc 20 Ω để tăng độ phân giải.
• Nếu máy báo điện trở cọc phụ quá cao, kiểm tra dây nối, đóng cọc sâu hơn hoặc cải thiện độ ẩm của đất.
• Kết thúc phép đo, nhả nút TEST, đưa công tắc về OFF và tháo dây đo an toàn.

Ứng dụng thực tế

• Kiểm tra điện trở cọc tiếp địa của nhà ở, tòa nhà, văn phòng và trung tâm thương mại.
• Nghiệm thu hệ thống nối đất của tủ điện phân phối, trạm điện và dây chuyền sản xuất.
• Đo hệ thống tiếp địa bảo vệ cho động cơ, máy biến áp, máy phát điện và thiết bị công nghiệp.
• Kiểm tra định kỳ hệ thống tiếp địa tại nhà máy, kho hàng, công trình xây dựng và cơ sở hạ tầng.
• Đánh giá sự suy giảm của cọc tiếp địa do ăn mòn, đất khô hoặc mối nối bị lỏng.
• Hỗ trợ kiểm tra hệ thống chống sét khi cần xác định điện trở của điện cực nối đất.

Lưu ý an toàn khi đo

• Không thao tác khi máy, dây đo hoặc tay người sử dụng đang ướt.
• Không xoay công tắc chọn dải khi đầu đo vẫn đang kết nối với thiết bị có điện.
• Không sử dụng chức năng điện áp đất để đo trực tiếp điện áp lưới.
• Không chạm vào cọc đo hoặc phần kim loại của đầu nối trong thời gian nhấn TEST.
• Luôn kiểm tra máy trên nguồn hoặc đối tượng đã biết trước khi dựa vào kết quả để thực hiện công việc.
• Đưa công tắc về OFF và tháo toàn bộ dây đo trước khi mở nắp thay pin.

4. Cam kết và nơi mua hàng

Khi lựa chọn máy đo điện trở đất Kyoritsu chính hãng, người dùng cần kiểm tra đúng model, phụ kiện đi kèm, tình trạng tem nhãn và tài liệu kỹ thuật để bảo đảm thiết bị đáp ứng yêu cầu đo tại hiện trường.

Đặt mua KYORITSU KEW 4105A chính hãng tại thietbicodien để được tư vấn lựa chọn thiết bị, kiểm tra phạm vi ứng dụng, hướng dẫn sử dụng và hỗ trợ báo giá phù hợp với nhu cầu kiểm tra hệ thống tiếp địa.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 4105A đo được những đại lượng nào?

Máy đo điện trở đất trên các dải 20 Ω, 200 Ω và 2000 Ω, đồng thời đo điện áp đất AC đến 200 V. Chức năng điện áp đất được dùng để kiểm tra điều kiện nhiễu trước khi đo điện trở.

KEW 4105A có đo điện trở đất bằng phương pháp 2 cực không?

Có. Máy hỗ trợ đo giản lược 2 cực bằng cách nối tắt P và C rồi sử dụng một điểm tiếp đất tham chiếu. Kết quả sẽ bao gồm cả điện trở của điểm tham chiếu nên phương pháp này phù hợp hơn với kiểm tra nhanh.

Khi nào nên sử dụng phương pháp đo 3 cực?

Phương pháp 3 cực nên được sử dụng khi nghiệm thu hoặc cần đánh giá chính xác điện trở của điện cực tiếp đất. Hai cọc phụ P và C giúp máy phát dòng và lấy điện áp trên hai đường riêng biệt.

Vì sao phải đo điện áp đất trước khi đo điện trở?

Điện áp xuất hiện trên hệ thống tiếp địa có thể làm kết quả điện trở bị sai lệch. Theo hướng dẫn của hãng, điện áp đất nên ở mức 3 V trở xuống trước khi tiến hành phép đo điện trở.

Máy báo lỗi cọc tiếp đất phụ thì xử lý thế nào?

Cần kiểm tra lại dây nối P và C, đóng cọc sâu hơn, thay đổi vị trí cọc hoặc làm ẩm khu vực đất quanh cọc. Điện trở tiếp xúc quá cao tại cọc phụ có thể khiến máy không thực hiện được phép đo ổn định.

KEW 4105A có thích hợp sử dụng ngoài công trường không?

Có. Thiết bị có kết cấu chống bụi và nước nhỏ giọt IP54, vỏ nhỏ gọn, chịu va đập và có dây đeo hỗ trợ thao tác ngoài hiện trường. Tuy nhiên, người dùng vẫn phải tuân thủ các giới hạn môi trường và hướng dẫn an toàn của nhà sản xuất.
