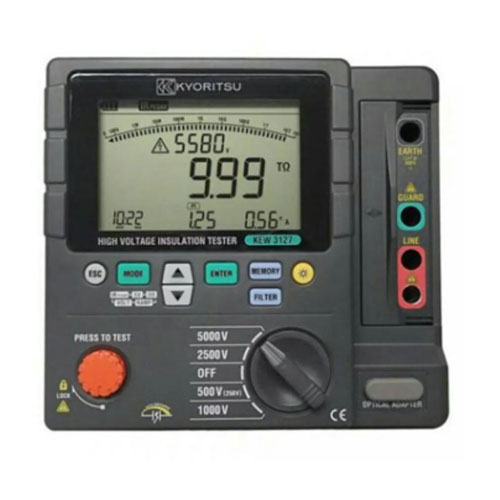

Máy đo điện trở cách điện KYORITSU KEW 3127

1. Giới thiệu máy đo điện trở cách điện KYORITSU KEW 3127

Máy đo điện trở cách điện KYORITSU KEW 3127 là thiết bị đo cách điện điện áp cao dạng số, được thiết kế để kiểm tra, đánh giá và chẩn đoán tình trạng cách điện của cáp điện, động cơ, máy phát, máy biến áp, tủ điện và nhiều thiết bị công nghiệp khác. Thiết bị cung cấp năm mức điện áp thử DC từ 250 V đến 5000 V, đo điện trở cách điện đến 9,99 TΩ và hỗ trợ nhiều phép thử chuyên sâu phục vụ bảo trì dự phòng.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản thuộc Kyoritsu Electrical Instruments Works, Ltd. Doanh nghiệp được thành lập từ năm 1940 và chuyên sản xuất các thiết bị kiểm tra, đo lường điện như ampe kìm, đồng hồ vạn năng, máy đo điện trở cách điện, máy đo điện trở đất và thiết bị phân tích chất lượng điện.

Với khả năng tạo điện áp thử cao, đo dòng rò, điện dung và thực hiện các phép phân tích theo thời gian, KEW 3127 phù hợp cho kỹ sư điện, đơn vị thí nghiệm, đội bảo trì nhà máy và các công việc kiểm định hệ thống điện trung áp, thiết bị quay hoặc cáp lực.

2. Ưu điểm và tính năng nổi bật của KYORITSU KEW 3127

Đo cách điện điện áp cao đến 5000 V

Thiết bị có các mức điện áp thử 250 V, 500 V, 1000 V, 2500 V và 5000 V, đáp ứng từ phép kiểm tra cách điện thông thường đến đánh giá thiết bị điện công nghiệp có yêu cầu điện áp thử cao. Giá trị điện trở cách điện tối đa đạt 9,99 TΩ, hỗ trợ phát hiện cả những dòng rò rất nhỏ trong lớp vật liệu cách điện.

Dòng ngắn mạch lớn giúp rút ngắn thời gian đo

Dòng ngắn mạch tối đa 5 mA giúp nạp nhanh điện dung của cáp dài, cuộn dây và các đối tượng có thành phần điện dung lớn. Nhờ đó, điện áp thử ổn định nhanh hơn và giảm thời gian chờ khi thực hiện phép đo tại hiện trường.

Nhiều chế độ chẩn đoán cách điện chuyên sâu

• IR: đo điện trở cách điện tại điện áp thử đã chọn.
• PI: tính chỉ số phân cực dựa trên sự thay đổi điện trở cách điện theo thời gian.
• DAR: tính tỷ số hấp thụ điện môi để hỗ trợ đánh giá độ ẩm và tình trạng vật liệu cách điện.
• DD: đánh giá phóng điện điện môi sau khi kết thúc quá trình đặt điện áp.
• SV: tăng điện áp theo từng bước để quan sát xu hướng suy giảm điện trở cách điện.
• RAMP: tăng dần điện áp để xác định điện áp đánh thủng, với chế độ Breakdown hoặc Burn.

Các chế độ trên cho phép người sử dụng không chỉ đọc một giá trị điện trở tức thời mà còn phân tích xu hướng và nhận biết sớm dấu hiệu lão hóa, nhiễm ẩm hoặc hư hỏng cách điện.

Đo bổ sung điện áp, dòng điện và điện dung

Ngoài chức năng đo điện trở cách điện, máy còn đo điện áp AC/DC, dòng điện đầu ra và điện dung của đối tượng thử. Các thông tin này hỗ trợ kỹ thuật viên kiểm tra mạch còn điện, theo dõi dòng rò và đánh giá đặc tính điện dung của cáp hoặc cuộn dây.

Ổn định kết quả trong môi trường nhiễu

Chức năng bộ lọc nhiễu giúp giảm dao động chỉ số do ảnh hưởng của nhiễu điện từ bên ngoài. Đây là tính năng hữu ích khi đo tại trạm điện, nhà máy hoặc khu vực có nhiều thiết bị công suất lớn đang vận hành.

Lưu trữ và truyền dữ liệu

Máy được tích hợp bộ nhớ và chức năng ghi dữ liệu. Giao tiếp Bluetooth 5.0 hỗ trợ truyền kết quả đến thiết bị di động tương thích, trong khi kết nối USB cho phép chuyển dữ liệu sang máy tính khi sử dụng bộ chuyển đổi phù hợp. Dữ liệu đo có thể được lưu lại để lập báo cáo, so sánh kết quả định kỳ và theo dõi xu hướng suy giảm cách điện.

An toàn và thuận tiện khi làm việc tại hiện trường

• Tự động phóng điện tích còn lưu trong đối tượng sau khi kết thúc phép đo.
• Cảnh báo mạch đang có điện bằng ký hiệu và âm thanh.
• Màn hình LCD lớn, có biểu đồ thanh và đèn nền.
• Tự động tắt nguồn để tiết kiệm pin.
• Pin axit-chì 12 V có thể sạc lại.
• Thiết bị đạt cấp đo CAT IV 600 V; hộp cứng đạt IP65 khi đóng kín.

Chức năng tự động phóng điện đặc biệt quan trọng khi kiểm tra cáp hoặc cuộn dây có điện dung lớn, giúp giảm điện áp còn dư trước khi người vận hành tháo dây đo.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử cách điện	250 V, 500 V, 1000 V, 2500 V, 5000 V DC
Điện trở cách điện tối đa	9,99 TΩ
Dòng ngắn mạch	Tối đa 5 mA
Chế độ chẩn đoán	IR, PI, DAR, DD, SV và RAMP
Phạm vi đo điện áp AC	30 đến 600 V, 50/60 Hz
Phạm vi đo điện áp DC	±30 đến ±600 V
Phạm vi đo dòng điện	0,00 nA đến 5,50 mA
Phạm vi đo điện dung	5,0 nF đến 50,0 µF; tối đa 25,0 µF ở thang 5000 V
Giao tiếp dữ liệu	USB và Bluetooth 5.0
Nguồn cấp	Pin axit-chì sạc lại 12 V
Cấp bảo vệ	Thiết bị IP40; hộp cứng IP65 khi đóng kín
Cấp an toàn đo lường	CAT IV 600 V, Pollution Degree 2
Kích thước thiết bị	208 × 225 × 130 mm
Khối lượng thiết bị	Khoảng 4 kg, bao gồm pin

Các thông số được đối chiếu theo trang sản phẩm và tài liệu hướng dẫn chính thức của nhà sản xuất KYORITSU.

3. Chức năng, nguyên lý hoạt động và ứng dụng

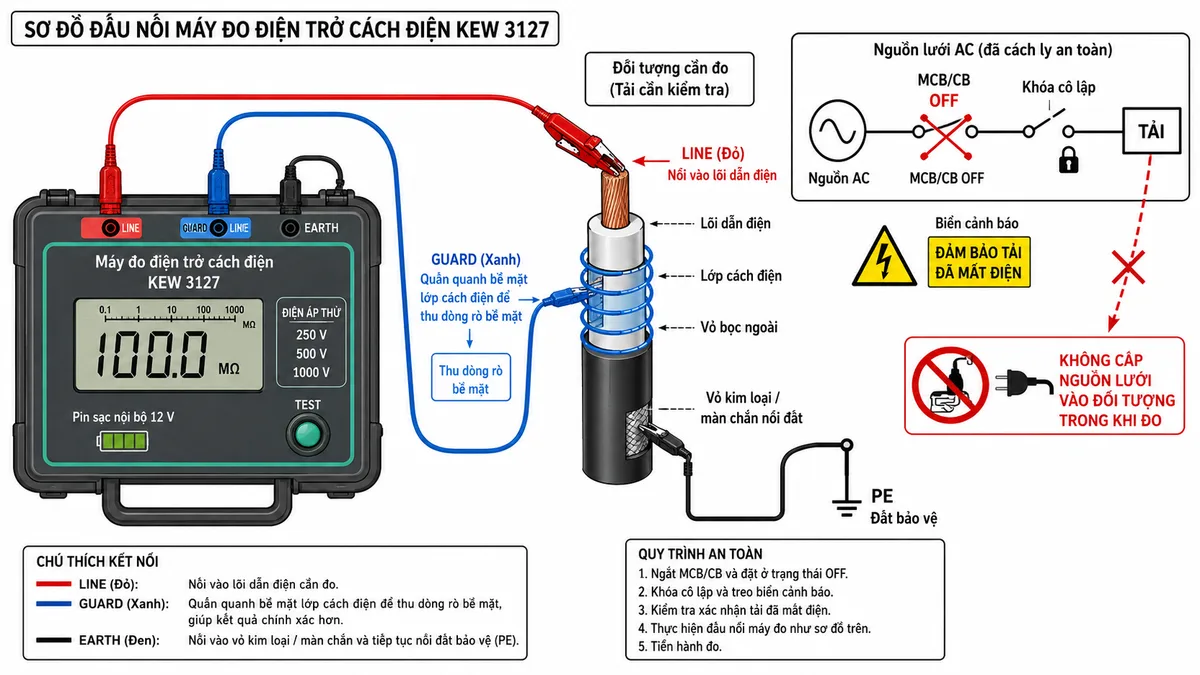

Cách kết nối KEW 3127 với đối tượng cần kiểm tra

Trước khi đo, hệ thống phải được ngắt hoàn toàn khỏi nguồn điện, cô lập bằng CB hoặc thiết bị đóng cắt thích hợp và kiểm tra xác nhận không còn điện áp. Dây Earth màu đen được nối với vỏ, màn chắn hoặc điểm tiếp đất của đối tượng; đầu dò Line màu đỏ nối với dây dẫn hoặc cuộn dây cần kiểm tra. Dây Guard màu xanh được sử dụng khi cần loại bỏ ảnh hưởng của dòng rò bề mặt.

Khi đo điện trở cách điện, cực Earth phát điện áp dương và cực Line phát điện áp âm. Cách đấu này được nhà sản xuất khuyến nghị khi đo cách điện đối với đất hoặc khi một phần của thiết bị thử đã được nối đất.

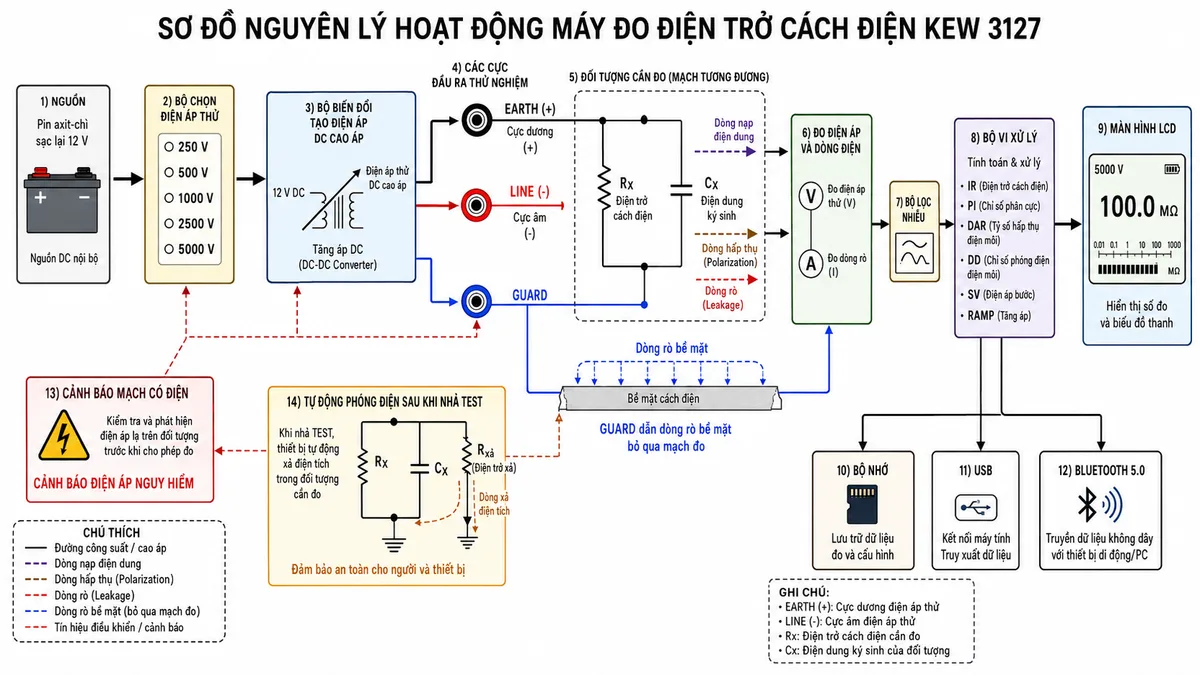

Nguyên lý đo điện trở cách điện

Sau khi người vận hành chọn điện áp thử và nhấn nút TEST, bộ biến đổi bên trong máy nâng điện áp từ pin sạc lên mức DC đã cài đặt. Điện áp này được đặt lên lớp cách điện của đối tượng, tạo ra một dòng điện rất nhỏ gồm dòng nạp điện dung, dòng hấp thụ điện môi và dòng rò dẫn điện.

Mạch đo của máy đồng thời giám sát điện áp đầu ra và dòng điện chạy qua đối tượng. Bộ vi xử lý sử dụng mối quan hệ giữa điện áp và dòng điện để tính điện trở cách điện, sau đó hiển thị kết quả trên màn hình số và biểu đồ thanh. Đối với các chế độ PI, DAR, DD, SV hoặc RAMP, bộ vi xử lý tiếp tục theo dõi sự thay đổi của dòng điện, điện áp và thời gian để tính các chỉ số chẩn đoán tương ứng.

Tác dụng của cực Guard

Khi đo cáp điện, bụi bẩn, hơi ẩm hoặc tạp chất trên bề mặt lớp cách điện có thể tạo ra dòng rò bề mặt và làm kết quả thấp hơn giá trị điện trở khối thực tế. Cực Guard thu dòng rò này và đưa nó ra ngoài đường đo chính, nhờ đó máy tập trung đo dòng đi xuyên qua vật liệu cách điện.

Quá trình tự động phóng điện

Sau khi kết thúc phép đo, KEW 3127 tự động tạo đường phóng cho điện tích đang lưu trong điện dung của cáp, cuộn dây hoặc thiết bị thử. Người sử dụng cần tiếp tục giữ nguyên kết nối và quan sát điện áp trên màn hình cho đến khi điện áp giảm về mức an toàn trước khi tháo dây đo.

Ứng dụng thực tế

• Kiểm tra cách điện cáp lực, cáp điều khiển và cáp dài có điện dung lớn.
• Đánh giá cách điện cuộn dây động cơ, máy phát và máy biến áp.
• Kiểm tra tủ điện, thanh cái, máy cắt và thiết bị đóng cắt.
• Thí nghiệm nghiệm thu trước khi đóng điện công trình.
• Bảo trì định kỳ và so sánh xu hướng suy giảm cách điện theo thời gian.
• Xác định điện áp đánh thủng hoặc vị trí cách điện yếu bằng phép thử RAMP.
• Đo dòng rò và điện dung phục vụ phân tích chuyên sâu.

Lưu ý an toàn khi sử dụng

• Chỉ thực hiện phép đo cách điện trên đối tượng đã được ngắt và cô lập khỏi mọi nguồn điện.
• Kiểm tra điện áp trước khi nhấn TEST và không đo khi điện thế đối với đất vượt quá giới hạn của thiết bị.
• Không chạm vào đầu đo, dây dẫn hoặc đối tượng trong khi đang đặt điện áp thử.
• Không tháo dây ngay sau phép đo; phải chờ quá trình tự động phóng điện hoàn tất.
• Không xoay công tắc chọn thang khi dây đo vẫn đang nối với đối tượng.
• Không sử dụng dây đo bị nứt, hở lõi hoặc hư hỏng lớp cách điện.
• Không thực hiện phép đo trong khi pin đang sạc.

KEW 3127 có thể tạo điện áp đến 5000 V DC; vì vậy thiết bị chỉ nên được vận hành bởi người có chuyên môn và đã được đào tạo về an toàn điện cao áp.

4. Cam kết và nơi mua hàng

Khi lựa chọn máy đo điện trở cách điện cao áp KYORITSU KEW 3127 chính hãng, khách hàng cần quan tâm đến nguồn gốc sản phẩm, tình trạng phụ kiện, tài liệu hướng dẫn, chế độ bảo hành và khả năng hỗ trợ kỹ thuật sau bán hàng.

Quý khách có nhu cầu nhận tư vấn lựa chọn thiết bị, kiểm tra cấu hình phụ kiện hoặc yêu cầu báo giá KEW 3127, hãy đặt mua tại thietbicodien. Chúng tôi cung cấp sản phẩm chính hãng, thông tin minh bạch và hỗ trợ khách hàng lựa chọn giải pháp đo kiểm phù hợp với từng ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

KEW 3127 đo điện trở cách điện tối đa bao nhiêu?

Máy có thể đo điện trở cách điện đến 9,99 TΩ khi sử dụng thang điện áp thử phù hợp. Đây là dải đo đáp ứng các phép kiểm tra cách điện có giá trị rất cao trên cáp và thiết bị điện công nghiệp.

KYORITSU KEW 3127 có những mức điện áp thử nào?

Thiết bị cung cấp năm mức điện áp thử DC gồm 250 V, 500 V, 1000 V, 2500 V và 5000 V. Người vận hành phải lựa chọn điện áp phù hợp với tiêu chuẩn và điện áp định mức của đối tượng cần kiểm tra.

KEW 3127 có đo được chỉ số PI và DAR không?

Có. Máy tự động theo dõi kết quả theo thời gian và tính các chỉ số PI, DAR. Ngoài ra, thiết bị còn hỗ trợ DD, SV và RAMP để đánh giá sâu hơn tình trạng cách điện.

Cực Guard trên KEW 3127 có tác dụng gì?

Cực Guard giúp loại trừ dòng rò chạy trên bề mặt lớp cách điện khỏi kết quả đo chính. Tính năng này đặc biệt hữu ích khi đo cáp có bề mặt ẩm, bẩn hoặc khi cần xác định chính xác điện trở khối của vật liệu cách điện.

Máy có tự động phóng điện sau khi đo không?

Có. Sau khi phép đo kết thúc, máy tự động phóng điện tích lưu trong đối tượng có tính điện dung. Người dùng vẫn phải giữ nguyên dây đo và theo dõi điện áp trên màn hình cho đến khi đối tượng đã được phóng về mức an toàn.

KEW 3127 có thể truyền dữ liệu sang điện thoại hoặc máy tính không?

Có. Thiết bị hỗ trợ Bluetooth 5.0 để truyền dữ liệu đến thiết bị di động tương thích và hỗ trợ giao tiếp USB với máy tính khi sử dụng bộ chuyển đổi phù hợp. Máy cũng có bộ nhớ và chức năng ghi dữ liệu phục vụ lập báo cáo.

Có thể đo khi KEW 3127 đang sạc pin không?

Không. Theo hướng dẫn của nhà sản xuất, thiết bị không thực hiện phép đo trong khi đang sạc. Cần sạc đầy pin, ngắt bộ nguồn sạc rồi mới bắt đầu công việc đo kiểm.
