Máy đo điện trở đất và cách điện của pin mặt trời KYORITSU KEW 6024PV

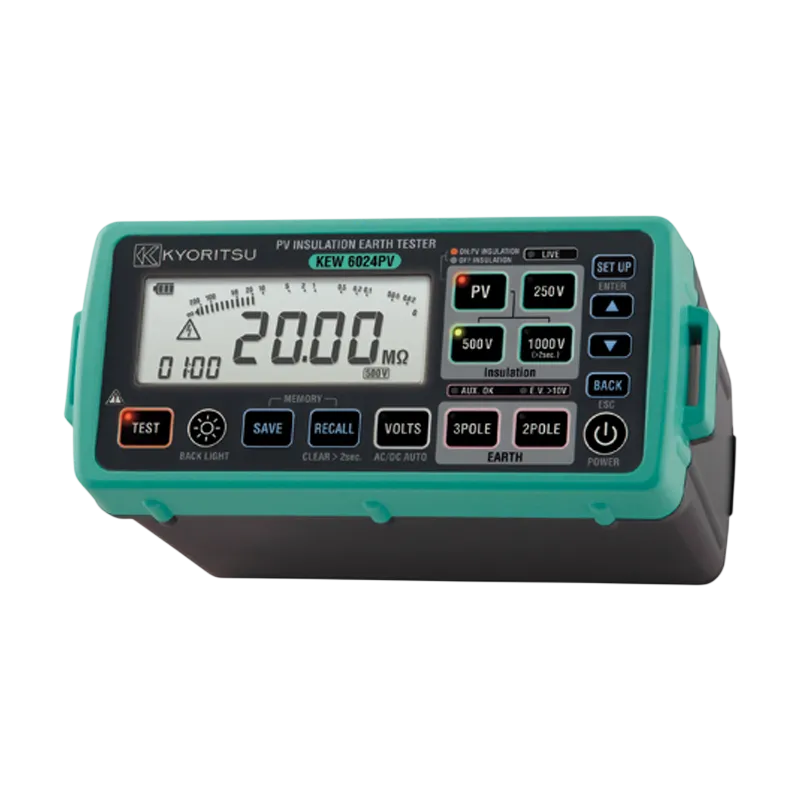

1) Giới thiệu Máy đo điện trở đất và cách điện pin mặt trời KYORITSU KEW 6024PV

Máy đo điện trở đất và cách điện pin mặt trời KYORITSU KEW 6024PV là thiết bị kiểm tra chuyên dụng cho hệ thống quang điện, hỗ trợ đánh giá điện trở cách điện của chuỗi pin PV, điện trở tiếp đất và điện áp AC/DC. Điểm khác biệt nổi bật của máy là khả năng đo cách điện khi mảng pin vẫn đang phát điện mà không phải nối tắt hai cực của chuỗi hoặc chờ đến ban đêm.

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc từ Nhật Bản, được biết đến với các dòng máy kiểm tra cách điện, tiếp đất, an toàn điện và chất lượng nguồn. Model KEW 6024PV được phát triển cho kỹ thuật viên lắp đặt, nghiệm thu và bảo trì hệ thống điện mặt trời, đồng thời có thể sử dụng cho các mạch điện hạ áp và thiết bị điện thông thường.

Thiết bị tích hợp nhiều phép đo trong một thân máy nhỏ gọn, giúp giảm số lượng dụng cụ phải mang theo khi làm việc tại mái nhà, trang trại điện mặt trời, tủ DC combiner, trạm inverter và hệ thống tiếp địa.

2) Ưu điểm và tính năng nổi bật

• Đo điện trở cách điện PV khi hệ thống đang phát điện, đồng thời giảm ảnh hưởng của điện áp và dòng điện do chuỗi pin tạo ra đối với kết quả đo.
• Không cần nối tắt cực P và N của chuỗi pin, giúp đơn giản hóa quy trình kiểm tra và hạn chế thao tác trên mạch DC điện áp cao.
• Tích hợp chế độ đo cách điện PV, đo cách điện thông thường, đo điện trở đất hai cực hoặc ba cực và đo điện áp AC/DC.
• Tự động phóng điện cho điện dung tích trữ trong chuỗi pin hoặc mạch điện sau phép đo; điện áp phóng được theo dõi trên màn hình cùng đèn và còi cảnh báo.
• Màn hình LCD lớn có đèn nền, biểu đồ thanh và hiển thị thời gian đo đã trôi qua, thuận tiện khi theo dõi sự ổn định của giá trị cách điện.
• Đầu dò LINE có công tắc điều khiển từ xa, cho phép bắt đầu hoặc dừng phép đo ngay tại vị trí tiếp xúc.
• Chức năng cảnh báo bằng âm thanh và hình ảnh khi phát hiện mạch đang có điện hoặc khi kết quả vượt ngưỡng cài đặt.
• Bộ nhớ trong phục vụ lưu kết quả theo vị trí đo; dữ liệu có thể được chuyển sang máy tính để lập báo cáo bằng phần mềm KEW Report.
• Kết cấu đạt cấp bảo vệ IP54, phù hợp với công việc đo kiểm ngoài hiện trường trong điều kiện bụi và độ ẩm thông thường.

Thông số kỹ thuật tiêu biểu

Hạng mục	Đặc tính
Chức năng đo chính	Cách điện PV, cách điện thông thường, điện trở tiếp đất và điện áp AC/DC
Điện áp thử cách điện PV	500 V DC và 1.000 V DC
Điện áp thử cách điện thông thường	250 V DC, 500 V DC và 1.000 V DC
Thang đo điện trở cách điện	Tự động chuyển thang 20 MΩ, 200 MΩ và 2.000 MΩ
Hệ thống PV áp dụng	Hệ thống có điện áp hở mạch trong giới hạn đến 1.000 V theo điều kiện sử dụng của nhà sản xuất
Phương pháp đo tiếp đất	Phương pháp hai cực giản lược và ba cực chính xác
Thang đo điện trở tiếp đất	Tự động chuyển thang 20 Ω, 200 Ω và 2.000 Ω
Đo điện áp AC	5 đến 600 V AC, 45 đến 65 Hz
Đo điện áp DC	±5 đến ±1.000 V DC
Phương pháp đo điện áp	True RMS và tự động nhận biết AC/DC
Dung lượng bộ nhớ	Tối đa 1.000 kết quả đo
Cấp bảo vệ	IP54
Danh mục an toàn	CAT IV 300 V và CAT III 600 V
Nguồn cấp	6 pin AA 1,5 V, khuyến nghị sử dụng pin kiềm LR6
Kích thước và khối lượng	84 × 184 × 133 mm; xấp xỉ 900 g bao gồm pin

3) Chức năng, nguyên lý hoạt động và ứng dụng

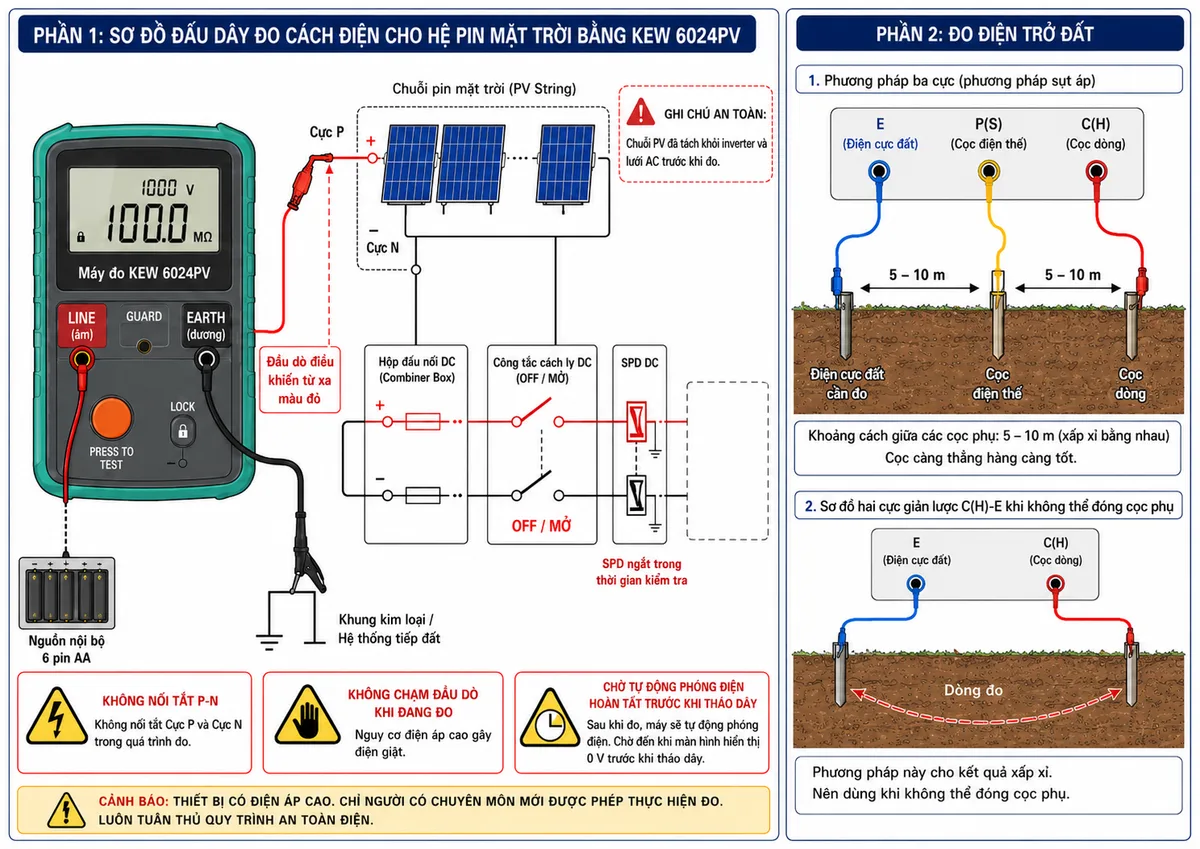

Đấu nối kiểm tra cách điện hệ thống pin mặt trời

Trước khi đo, kỹ thuật viên phải tắt công tắc chính, mở thiết bị cách ly DC và tách chuỗi PV cần kiểm tra khỏi inverter. Các SPD hoặc thiết bị điện tử có khả năng chịu điện áp thấp hơn điện áp thử cũng cần được cô lập theo hướng dẫn của nhà sản xuất hệ thống.

Trong chế độ đo cách điện pin mặt trời, dây EARTH màu đen được nối với hệ thống tiếp đất, khung kim loại hoặc điểm đất của mảng pin; đầu dò LINE màu đỏ được đưa đến cực cần kiểm tra của chuỗi PV. Cực EARTH của máy mang điện thế dương và cực LINE mang điện thế âm trong quá trình phát điện áp thử.

Người vận hành cần kiểm tra cực P so với đất trước khi thực hiện phép đo tiếp theo tại cực N, không tiếp tục nếu phát hiện điện trở cách điện bất thường hoặc dấu hiệu hư hỏng của chuỗi pin. Hệ thống PV vẫn có thể tạo ra điện áp nguy hiểm dưới ánh sáng, ngay cả khi đã được tách khỏi inverter.

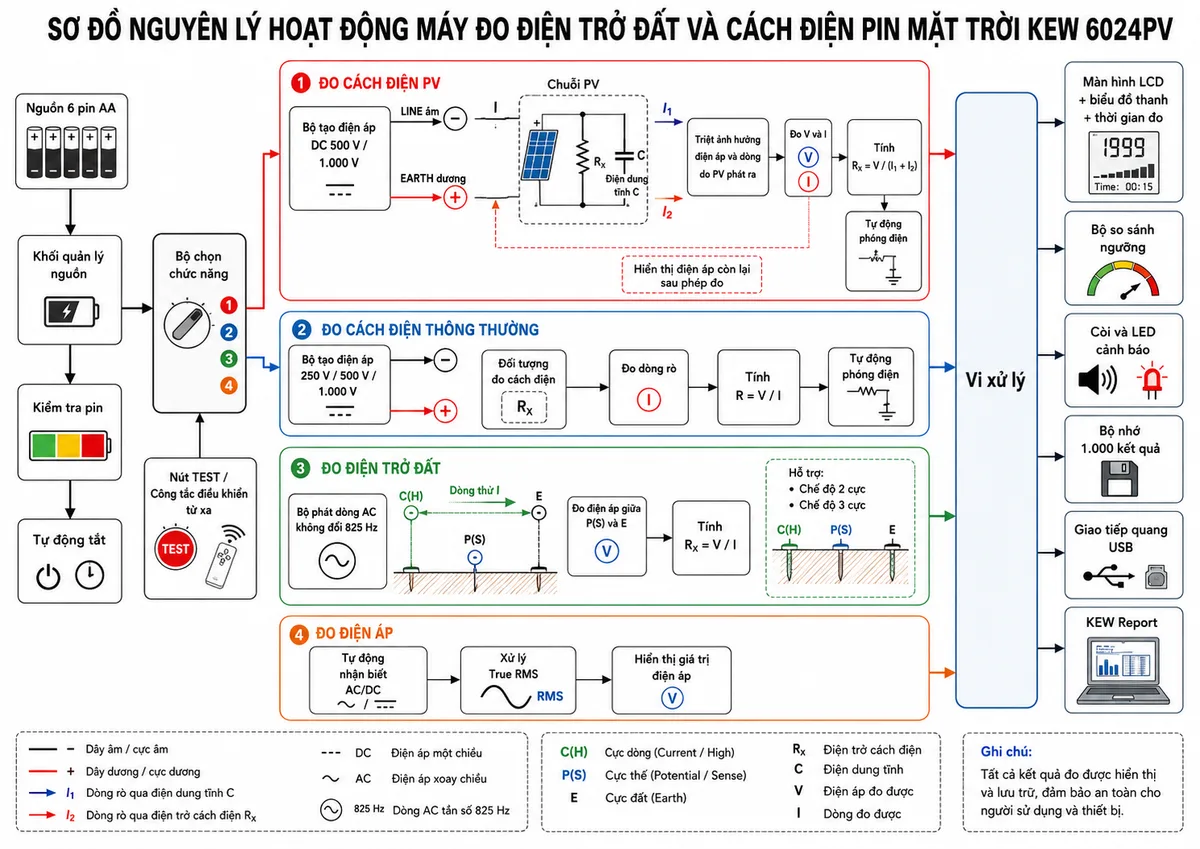

Nguyên lý đo điện trở cách điện PV

Khi người dùng chọn điện áp thử phù hợp và nhấn TEST, máy tạo ra điện áp DC thử giữa LINE và EARTH. Đối tượng đo được xem như một điện trở cách điện mắc song song với điện dung ký sinh của chuỗi pin và cáp DC.

Ở giai đoạn đầu, dòng đo bao gồm dòng rò qua lớp cách điện và dòng nạp điện dung. Khi điện dung đã được nạp, thành phần dòng nạp giảm dần và giá trị hiển thị ổn định hơn. Bộ xử lý của máy đo điện áp, dòng điện và tính điện trở cách điện theo quan hệ R = V/I, đồng thời xử lý ảnh hưởng của điện áp và dòng điện do mảng PV đang tạo ra.

Thời gian đã trôi qua được hiển thị cùng kết quả, giúp kỹ thuật viên so sánh các chuỗi theo cùng một khoảng thời gian đo. Sau khi dừng phép thử, mạch tự động phóng điện làm giảm điện áp còn tích trữ; người dùng chỉ được tháo dây khi cảnh báo điện áp đã chấm dứt.

Đo cách điện thiết bị và mạch điện thông thường

Ở chế độ cách điện thông thường, máy cung cấp các mức điện áp thử phù hợp cho cáp, động cơ, tủ điện, thiết bị điện và mạng điện hạ áp. Nguồn cấp của đối tượng phải được ngắt hoàn toàn trước khi đo. Máy phát điện áp thử, đo dòng rò và tính điện trở cách điện, sau đó tự động phóng điện cho tải có tính dung.

Đo điện trở đất hai cực và ba cực

Chế độ đo điện trở đất ba cực sử dụng các đầu nối E, P(S) và C(H). Máy phát một dòng AC không đổi giữa điện cực đất cần kiểm tra E và cọc dòng C(H), đồng thời đo chênh lệch điện thế giữa E và cọc P(S). Điện trở tiếp đất được xác định theo công thức Rx = V/I.

Khi không thể đóng hai cọc phụ, chế độ hai cực giản lược cho phép sử dụng một điểm đất tham chiếu có điện trở thấp. Giá trị hiển thị trong phương pháp này bao gồm cả điện trở của điện cực tham chiếu, vì vậy phép đo ba cực vẫn là lựa chọn phù hợp hơn khi cần đánh giá chính xác hệ thống tiếp địa.

Đo điện áp, lưu dữ liệu và lập báo cáo

Máy có thể tự động nhận biết điện áp AC hoặc DC và hiển thị giá trị mà không cần nhấn TEST. Chức năng này hỗ trợ kiểm tra sơ bộ điện áp trên chuỗi PV, mạch phân phối hoặc điểm tiếp đất trước khi tiến hành phép đo chính.

Kết quả cách điện PV, cách điện thông thường, điện trở đất và điện áp có thể được lưu trong bộ nhớ với mã vị trí. Khi kết hợp bộ chuyển đổi quang USB tương thích, dữ liệu được chuyển sang máy tính và xử lý bằng phần mềm KEW Report, thuận tiện cho hồ sơ nghiệm thu và báo cáo bảo trì.

Ứng dụng thực tế

• Kiểm tra cách điện chuỗi pin và mảng PV trong quá trình lắp đặt, nghiệm thu hoặc bảo trì định kỳ.
• Tìm kiếm chuỗi có điện trở cách điện suy giảm tại tủ combiner, đường cáp DC và khu vực inverter.
• Đánh giá hệ thống tiếp địa của khung pin, tủ điện, trạm inverter và thiết bị chống sét.
• Đo cách điện cáp điện, động cơ, máy biến áp nhỏ, tủ phân phối và thiết bị điện hạ áp.
• Ghi nhận dữ liệu theo từng công trình, hộp đấu nối hoặc chuỗi pin để phục vụ báo cáo kỹ thuật.

4) Cam kết và nơi mua hàng

Để lựa chọn đúng máy đo cách điện PV chính hãng, khách hàng nên xác định điện áp hệ thống, phương pháp đo tiếp đất, nhu cầu lưu dữ liệu và bộ phụ kiện cần sử dụng tại hiện trường.

Đặt mua KYORITSU KEW 6024PV chính hãng tại thietbicodien để được tư vấn cấu hình, phụ kiện dây đo, phương án sử dụng và báo giá phù hợp với hệ thống điện mặt trời. Đội ngũ kỹ thuật hỗ trợ đối chiếu ứng dụng thực tế, hướng dẫn vận hành an toàn và cung cấp thông tin sản phẩm minh bạch trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

KEW 6024PV có thể đo những đại lượng nào?

Máy hỗ trợ đo điện trở cách điện của hệ thống PV, điện trở cách điện của thiết bị điện thông thường, điện trở tiếp đất theo phương pháp hai cực hoặc ba cực và điện áp AC/DC.

Máy có đo được khi tấm pin đang phát điện không?

Có. Chế độ PV Insulation được thiết kế để đo khi mảng pin vẫn tạo ra điện áp. Tuy nhiên, chuỗi cần kiểm tra phải được cô lập đúng quy trình, tách khỏi inverter và các thiết bị liên quan trước khi đo.

Có cần nối tắt hai cực P và N của chuỗi pin không?

Không cần nối tắt P-N khi sử dụng chức năng cách điện PV đúng hướng dẫn. Đây là một trong những ưu điểm quan trọng giúp giảm thao tác trên mạch DC và rút ngắn quá trình kiểm tra.

KEW 6024PV sử dụng những mức điện áp thử nào?

Chế độ cách điện PV sử dụng điện áp thử 500 V hoặc 1.000 V DC. Chế độ cách điện thông thường cung cấp các lựa chọn 250 V, 500 V và 1.000 V DC.

Máy đo điện trở đất bằng phương pháp nào?

Thiết bị hỗ trợ phương pháp ba cực chính xác với các cực E, P(S), C(H) và phương pháp hai cực giản lược khi không thể đóng cọc tiếp đất phụ.

KEW 6024PV có tự động phóng điện sau khi đo không?

Có. Sau khi kết thúc phép đo cách điện, máy tự động phóng điện tích còn lưu trong điện dung của chuỗi pin hoặc mạch điện. Người dùng cần giữ nguyên kết nối và chờ cảnh báo điện áp tắt hoàn toàn trước khi tháo dây.

Thiết bị có lưu và xuất kết quả đo được không?

Có. Bộ nhớ trong lưu được tối đa 1.000 kết quả. Dữ liệu có thể được chuyển sang máy tính bằng bộ chuyển đổi quang USB tương thích và phân tích bằng phần mềm KEW Report.

Cần lưu ý gì trước khi đo cách điện pin mặt trời?

Phải tắt công tắc chính, mở thiết bị cách ly DC, tách chuỗi khỏi inverter, cô lập SPD khi cần thiết, kiểm tra điện áp mạch hở và sử dụng đầy đủ phương tiện bảo hộ điện áp cao. Không chạm vào đầu dò trong và ngay sau phép đo.
