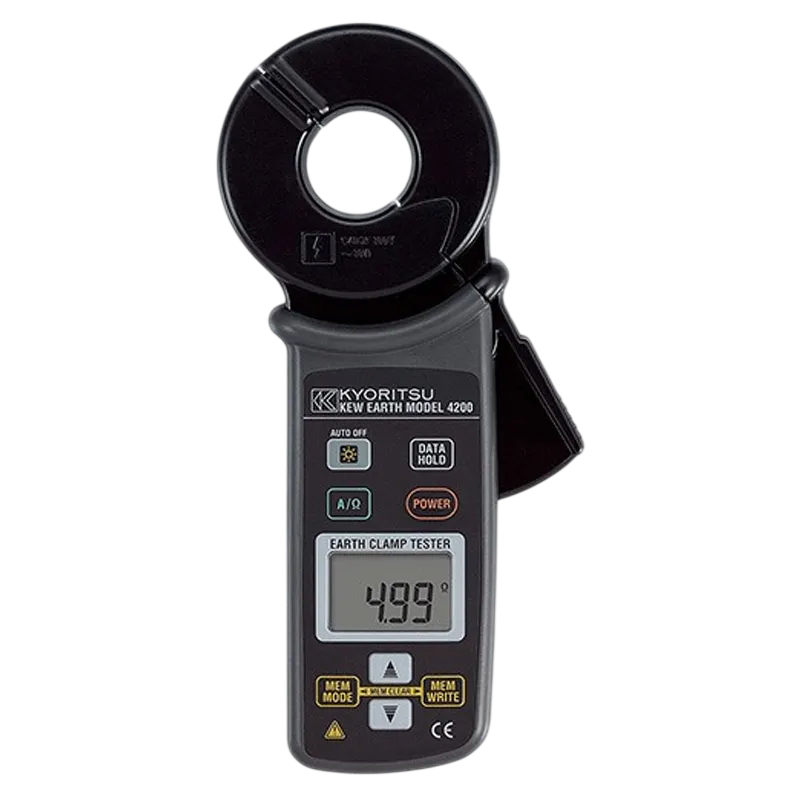

Ampe kìm đo điện trở đất KYORITSU 4200

Ampe kìm đo điện trở đất KYORITSU 4200 chính hãng Nhật Bản

Ampe kìm đo điện trở đất KYORITSU 4200 là thiết bị kiểm tra chuyên dụng dành cho các hệ thống nối đất có nhiều điện cực liên kết song song. Thiết bị cho phép đo điện trở nối đất bằng cách kẹp trực tiếp quanh dây tiếp địa, không cần đóng cọc phụ và không phải tháo dây nối đất khỏi hệ thống khi điều kiện mạch đo phù hợp.

Với khả năng kết hợp đo điện trở đất bằng hàm kẹp, đo dòng điện xoay chiều và kiểm tra dòng rò, model 4200 phù hợp cho công tác bảo trì hệ thống điện, trạm biến áp, tủ phân phối, mạng viễn thông, chống sét và các công trình có hệ thống tiếp địa đa điểm.

Giới thiệu và nguồn gốc thương hiệu Kyoritsu

Kyoritsu là thương hiệu thiết bị đo điện của Nhật Bản, chuyên phát triển các dòng ampe kìm, máy đo điện trở đất, thiết bị đo cách điện, máy kiểm tra an toàn điện và dụng cụ phục vụ bảo trì hệ thống điện công nghiệp. Sản phẩm của hãng được thiết kế chú trọng độ tin cậy, khả năng sử dụng tại hiện trường và an toàn cho kỹ thuật viên.

KYORITSU 4200 thuộc nhóm ampe kìm đo điện trở tiếp địa kỹ thuật số. Điểm khác biệt của thiết bị so với máy đo điện trở đất ba cực hoặc bốn cực truyền thống là phép đo được thực hiện hoàn toàn qua hàm kẹp. Phương pháp này giúp rút ngắn thời gian kiểm tra tại các hệ thống nối đất đã vận hành, đặc biệt ở những vị trí khó bố trí cọc thử phụ.

Nội dung kỹ thuật của sản phẩm được đối chiếu theo catalogue và hướng dẫn sử dụng chính hãng dành cho MODEL 4200 của Kyoritsu.

Ưu điểm và tính năng nổi bật của KYORITSU 4200

Đo điện trở đất không cần cọc phụ

Người vận hành chỉ cần kẹp hàm đo quanh một dây tiếp địa thuộc hệ thống nối đất đa điểm. Thiết bị tự tạo tín hiệu thử, phát hiện dòng điện chạy trong vòng nối đất và tính toán giá trị điện trở. Phương pháp này không yêu cầu dây đo dài hoặc cọc dòng, cọc áp như phương pháp đo truyền thống.

Kết hợp đo dòng AC và dòng rò

Ngoài chức năng đo điện trở đất, thiết bị còn hoạt động như một ampe kìm đo dòng AC True RMS. Khả năng đo giá trị hiệu dụng thực giúp nâng cao độ tin cậy khi dòng điện có dạng sóng méo do biến tần, bộ nguồn chuyển mạch hoặc tải điện tử.

Thiết bị có thể đo dòng chạy trên từng dây dẫn hoặc kiểm tra dòng rò cân bằng bằng cách kẹp đồng thời các dây mang dòng của mạch. Đây là chức năng hữu ích khi kiểm tra nguyên nhân tác động thiết bị bảo vệ dòng rò hoặc đánh giá tình trạng cách điện của hệ thống.

Tự động chọn dải và kiểm tra nhiễu

Chế độ tự động chọn dải giúp người dùng không phải lựa chọn thang đo thủ công. Chức năng NOISE CHECK giám sát dòng điện và thành phần sóng hài trên dây tiếp địa; biểu tượng cảnh báo xuất hiện khi nhiễu có khả năng ảnh hưởng đến kết quả đo điện trở đất.

Hỗ trợ thao tác và quản lý kết quả tại hiện trường

• Chức năng Data Hold giữ giá trị trên màn hình để người dùng ghi chép thuận tiện.
• Bộ nhớ trong cho phép lưu và xem lại nhiều kết quả đo.
• Còi cảnh báo hỗ trợ nhận biết nhanh điện trở thấp.
• Đèn nền LCD giúp quan sát tại tủ điện, phòng kỹ thuật hoặc khu vực thiếu sáng.
• Tự động tắt nguồn giúp hạn chế tiêu hao pin khi người dùng quên tắt thiết bị.
• Điện trở kiểm tra vận hành đi kèm giúp xác nhận tình trạng của hàm kẹp và mạch đo trước khi làm việc.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phương pháp đo điện trở đất	Kẹp không tiếp xúc, phun điện áp không đổi và phát hiện dòng điện
Điều kiện hệ thống nối đất	Hệ thống nối đất đa điểm có vòng dòng điện khép kín
Dải điện trở đất danh định	0,05–1.200 Ω, tự động chọn dải
Độ phân giải điện trở nhỏ nhất	0,01 Ω
Tần số tín hiệu đo điện trở	Xấp xỉ 2.400 Hz
Dải dòng điện AC	1 mA–30 A, tự động chọn dải
Phương pháp đo dòng AC	True RMS
Thời gian đáp ứng	Khoảng 7 giây khi đo điện trở đất; khoảng 2 giây khi đo dòng AC
Dung lượng bộ nhớ	Tối đa 100 kết quả đo
Ngưỡng còi điện trở đất	Phát âm báo khi kết quả không lớn hơn 10 Ω
Tự động tắt nguồn	Khoảng 10 phút sau thao tác nút cuối cùng
Đường kính dây kẹp tối đa	Xấp xỉ 32 mm
Nguồn cấp	DC 6 V từ 4 pin AA
Cấp an toàn	CAT IV 300 V, mức ô nhiễm 2
Kích thước	Khoảng 246 × 120 × 54 mm
Khối lượng	Khoảng 780 g, bao gồm pin

Chức năng, nguyên lý hoạt động và ứng dụng

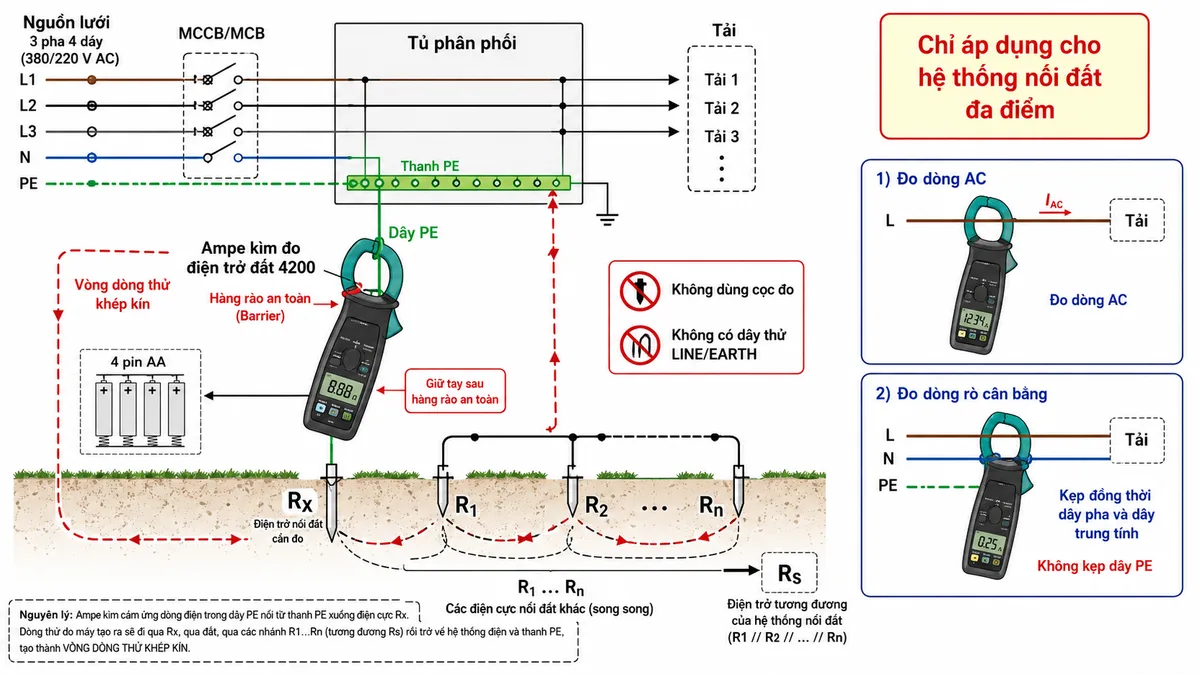

Cách kết nối khi đo điện trở nối đất

Ampe kìm Kyoritsu 4200 không có các cọc LINE, EARTH hoặc dây thử ngoài. Toàn bộ kết nối đo được thực hiện bằng cách đóng kín hàm kẹp quanh một dây tiếp địa duy nhất nối từ thanh PE hoặc kết cấu cần kiểm tra đến điện cực nối đất Rx.

Hệ thống phải tồn tại các đường nối đất khác tạo thành mạch vòng trở về, chẳng hạn các điện cực của trạm, cột điện, tủ điện, hệ thống chống sét hoặc các điểm nối đất liên kết qua dây trung tính và mạng phân phối. Thiết bị không thể đo chính xác một cọc tiếp địa đơn độc không có đường vòng song song.

Trước khi đo điện trở, kỹ thuật viên nên chuyển thiết bị sang chế độ dòng AC để kiểm tra dòng đang chạy trên dây tiếp địa. Nếu biểu tượng nhiễu xuất hiện, cần xác định nguyên nhân và đánh giá mức độ ảnh hưởng trước khi sử dụng kết quả.

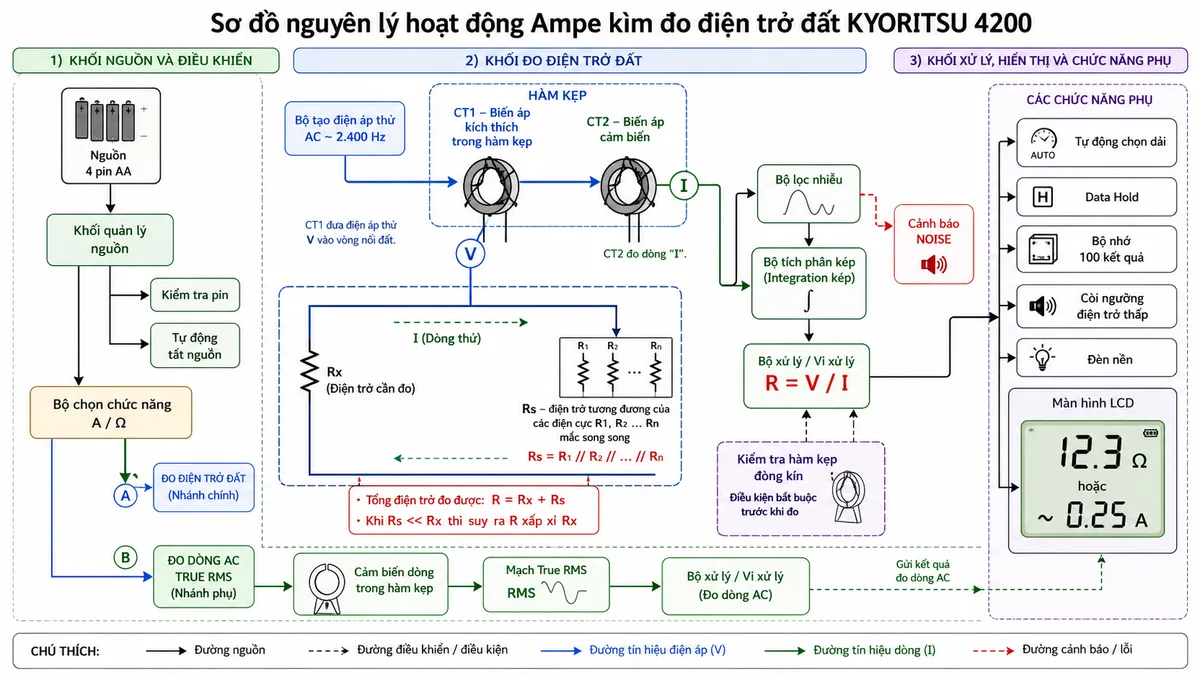

Nguyên lý đo điện trở đất bằng hàm kẹp

Trong một mạng nối đất đa điểm, gọi Rx là điện trở nối đất cần đo. Các điện trở nối đất còn lại R1, R2 đến Rn được xem là mắc song song và quy đổi thành điện trở tương đương Rs. Do Rs được tạo bởi nhiều nhánh song song nên trong điều kiện phù hợp, giá trị này nhỏ hơn đáng kể so với Rx.

Bên trong hàm kẹp có hai biến áp đo lường độc lập. Biến áp kích thích CT1 tạo một điện áp thử xoay chiều và cảm ứng điện áp vào vòng nối đất. Điện áp này làm xuất hiện dòng thử chạy qua Rx, đất và các nhánh nối đất song song Rs. Biến áp cảm biến CT2 phát hiện dòng điện chạy trong vòng.

Bộ xử lý xác định tổng điện trở vòng theo quan hệ điện áp chia cho dòng điện. Tổng trở đo được gồm Rx cộng với Rs. Khi Rs nhỏ hơn nhiều so với Rx, giá trị hiển thị có thể được xem gần bằng điện trở của nhánh tiếp địa Rx cần kiểm tra.

Khối lọc và kiểm tra nhiễu theo dõi dòng có sẵn trên dây tiếp địa. Nếu dòng nền hoặc thành phần hài có thể làm sai lệch phép đo, thiết bị hiển thị cảnh báo NOISE. Hệ thống cũng giám sát trạng thái đóng của hàm kẹp; phép đo bị dừng nếu hai đầu hàm không khép kín đúng cách.

Ứng dụng thực tế

• Kiểm tra điện trở tiếp địa tại trạm biến áp và tủ phân phối điện.
• Đánh giá hệ thống nối đất của cột điện, đường dây và thiết bị ngoài trời.
• Kiểm tra tiếp địa chống sét tại nhà xưởng, tòa nhà và công trình hạ tầng.
• Đo nối đất cho trạm viễn thông, trung tâm dữ liệu và hệ thống anten.
• Kiểm tra dây liên kết đẳng thế, thanh PE và mạng tiếp địa vòng.
• Đo dòng rò phục vụ bảo trì dự phòng và tìm nguyên nhân thiết bị bảo vệ tác động.
• Đo dòng AC trên dây dẫn trong phạm vi định mức của thiết bị.

Lưu ý khi sử dụng

• Chỉ sử dụng chức năng điện trở đất khi hệ thống có nhiều đường nối đất tạo thành vòng khép kín.
• Không sử dụng phương pháp kẹp để đánh giá một điện cực nối đất đơn lẻ, tách biệt hoàn toàn.
• Đảm bảo bề mặt tiếp xúc của hai đầu hàm sạch và hàm kẹp đóng kín trước khi đọc kết quả.
• Không kẹp đồng thời nhiều nhánh tiếp địa khi cần xác định điện trở của riêng một nhánh Rx.
• Không vượt quá giới hạn điện áp, dòng điện và cấp đo an toàn được nhà sản xuất quy định.
• Giữ tay phía sau hàng rào bảo vệ và sử dụng trang bị bảo hộ phù hợp khi làm việc gần phần mang điện.
• Không dùng thiết bị khi vỏ máy, hàm kẹp hoặc lớp cách điện có dấu hiệu hư hỏng.

Cam kết và nơi mua Ampe kìm KYORITSU 4200

Khách hàng có nhu cầu mua Ampe kìm đo điện trở đất KYORITSU 4200 chính hãng có thể liên hệ trực tiếp thietbicodien để được kiểm tra tình trạng hàng, tư vấn khả năng áp dụng cho hệ thống nối đất thực tế và lựa chọn thiết bị phù hợp.

thietbicodien cam kết cung cấp đúng sản phẩm, đúng model và cấu hình phụ kiện theo báo giá; hỗ trợ đối chiếu catalogue, hướng dẫn sử dụng, chứng từ hàng hóa và chính sách bảo hành áp dụng tại thời điểm mua. Đội ngũ tư vấn có thể hỗ trợ phân biệt phép đo điện trở đất bằng hàm kẹp với phương pháp đo cọc phụ, giúp khách hàng tránh lựa chọn sai thiết bị.

Câu hỏi thường gặp (FAQ)

KYORITSU 4200 có đo được một cọc tiếp địa riêng lẻ không?

Không. Thiết bị cần một hệ thống nối đất đa điểm có các đường điện trở song song tạo thành vòng dòng điện khép kín. Với cọc tiếp địa đơn độc, nên sử dụng máy đo điện trở đất theo phương pháp hai cực, ba cực hoặc bốn cực phù hợp.

KYORITSU 4200 có cần đóng cọc phụ khi đo không?

Không. Đây là máy đo điện trở đất không cần cọc phụ. Người dùng kẹp trực tiếp quanh dây tiếp địa của nhánh cần kiểm tra, với điều kiện hệ thống có nhiều điểm nối đất liên kết.

Có cần tháo dây tiếp địa khỏi hệ thống trước khi đo không?

Thông thường không cần tháo dây vì phép đo dựa trên vòng nối đất đang tồn tại. Tuy nhiên, người vận hành phải xác định đúng dây của nhánh Rx và bảo đảm cấu trúc hệ thống đáp ứng nguyên lý đo bằng hàm kẹp.

Biểu tượng NOISE trên màn hình có ý nghĩa gì?

Biểu tượng NOISE cho biết dòng điện hoặc thành phần sóng hài trên dây tiếp địa có thể ảnh hưởng đến phép đo điện trở. Khi cảnh báo xuất hiện, cần kiểm tra dòng nền, tải gây nhiễu và độ ổn định của kết quả trước khi kết luận.

Thiết bị có đo được dòng rò không?

Có. Chức năng dòng AC True RMS cho phép sử dụng thiết bị để kiểm tra dòng trên dây tiếp địa hoặc dòng rò cân bằng. Khi đo dòng rò của mạch, cần kẹp đồng thời tất cả dây mang dòng theo đúng cấu trúc một pha hoặc ba pha.

Tại sao kết quả đo thay đổi khi dịch chuyển hàm kẹp?

Nguyên nhân có thể do hàm chưa đóng kín, bề mặt đầu hàm bẩn, dây dẫn không nằm ổn định trong hàm, từ trường ngoài hoặc dòng nhiễu trên dây tiếp địa. Người dùng nên vệ sinh đầu hàm, kẹp lại đúng vị trí và chờ giá trị ổn định.

Điện trở kiểm tra vận hành đi kèm dùng để làm gì?

Phụ kiện này tạo vòng điện trở chuẩn để kiểm tra nhanh tình trạng của hàm kẹp và mạch đo trước khi làm việc. Nếu giá trị hiển thị lệch đáng kể so với khoảng cho phép trong hướng dẫn sử dụng, thiết bị cần được kiểm tra hoặc hiệu chuẩn.

Model 4200 có kết nối Bluetooth không?

Không. Chức năng truyền dữ liệu Bluetooth được nhà sản xuất trang bị cho KEW 4202, không phải MODEL 4200. KYORITSU 4200 lưu kết quả trong bộ nhớ của thiết bị và cho phép xem lại trực tiếp trên màn hình.
