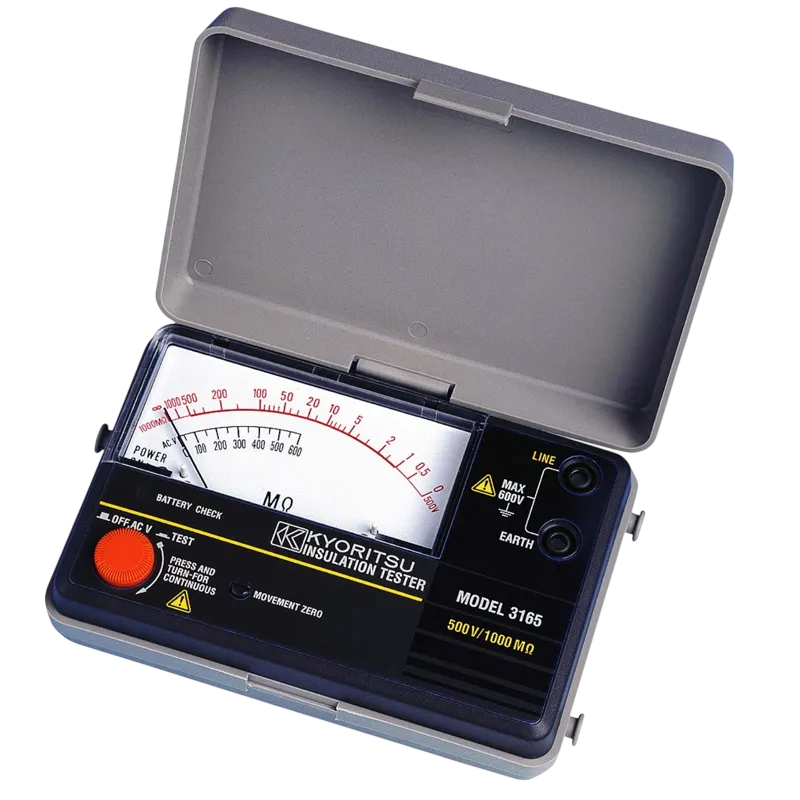

Máy đo điện trở cách điện KYORITSU 3165

Máy đo điện trở cách điện KYORITSU 3165 – giới thiệu và nguồn gốc thương hiệu

Máy đo điện trở cách điện KYORITSU 3165 là thiết bị đo dạng kim chuyên dùng để kiểm tra chất lượng cách điện của dây dẫn, cáp điện, động cơ, máy biến áp và nhiều thiết bị điện hạ áp. Sản phẩm sử dụng điện áp thử 500V DC, đo điện trở cách điện đến 1000MΩ và tích hợp thang kiểm tra điện áp xoay chiều đến 600V.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, tập trung vào các dụng cụ kiểm tra an toàn điện, điện trở cách điện, điện trở đất, dòng điện và chất lượng hệ thống điện. Model 3165 có xuất xứ Thái Lan, được thiết kế theo dạng máy đo analog nhỏ gọn, phù hợp với kỹ thuật viên điện, đơn vị bảo trì và đội ngũ nghiệm thu công trình.

Nhờ thang đo megohm được mở rộng, cơ cấu kim trực quan và cách vận hành đơn giản, thiết bị thích hợp cho những công việc cần đánh giá nhanh tình trạng suy giảm cách điện mà không yêu cầu lưu trữ hoặc xử lý dữ liệu bằng phần mềm.

Ưu điểm và tính năng nổi bật của KYORITSU 3165

• Máy đo điện trở cách điện analog 500V cho kết quả trực quan trên mặt đồng hồ kim.
• Giá trị đo điện trở cách điện tối đa 1000MΩ, đáp ứng công việc kiểm tra thiết bị điện hạ áp thông dụng.
• Thang megohm được bố trí mở rộng, giúp người vận hành quan sát và đọc kết quả thuận tiện.
• Tích hợp thang đo điện áp AC 0–600V để phát hiện điện áp trên mạch khi nút TEST chưa được nhấn.
• Nút TEST có cơ cấu khóa, hỗ trợ đo liên tục khi cần theo dõi sự ổn định của kim chỉ thị.
• Đèn kiểm tra pin cho phép nhận biết tình trạng nguồn trong quá trình đo cách điện.
• Sử dụng bốn pin AA 1,5V phổ biến, thuận tiện thay thế tại công trường.
• Vỏ máy chắc chắn, kích thước nhỏ gọn và có dây đeo, hỗ trợ thao tác bằng hai tay.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phương pháp hiển thị	Kim analog
Điện áp thử cách điện	500V DC
Giá trị lớn nhất của thang đo	1000MΩ
Giá trị giữa thang	20MΩ
Dải đo hữu hiệu chính	1–500MΩ
Độ chính xác trong dải hữu hiệu chính	±5% giá trị chỉ thị
Độ chính xác ngoài dải hữu hiệu chính	±10% giá trị chỉ thị
Điện áp đầu ra khi hở mạch	Điện áp thử định mức +20% / -0%
Dòng điện đầu ra khi ngắn mạch	Tối đa 240µA
Thang cảnh báo điện áp AC	0–600V AC
Độ chính xác thang điện áp AC	±3% chiều dài toàn thang
Nguồn cấp	4 pin R6/AA 1,5V
Kích thước	90 × 137 × 40mm
Khối lượng	Khoảng 330g
Phụ kiện tiêu chuẩn	Bộ dây đo 7025, túi đựng dây đo, dây đeo vai, pin và tài liệu hướng dẫn

Chức năng, nguyên lý hoạt động và ứng dụng

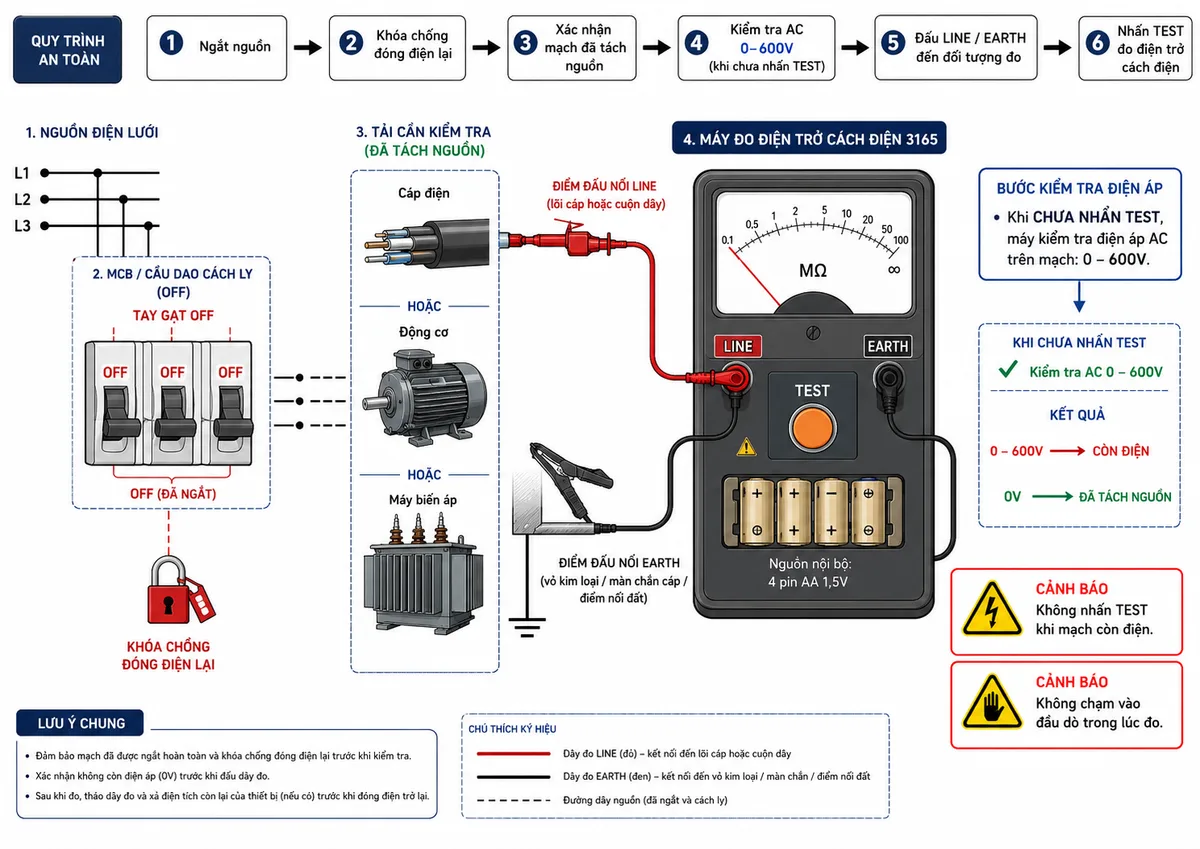

Sơ đồ đấu dây và quy trình kết nối

Trước khi thực hiện đo điện trở cách điện, nguồn điện của tải phải được ngắt hoàn toàn bằng MCB, cầu dao hoặc thiết bị cách ly phù hợp. Người vận hành cần cô lập mạch, ngăn đóng điện trở lại và xác nhận mạch không còn điện áp trước khi nhấn nút TEST.

Cực EARTH của máy được nối với phía nối đất, vỏ kim loại, màn chắn cáp hoặc phần tham chiếu của thiết bị. Cực LINE được nối với lõi dây, cuộn dây hoặc phần dẫn điện cần kiểm tra. Khi nút TEST ở vị trí nhả, máy có thể hiển thị điện áp AC hiện diện trên mạch; chỉ được tiến hành phép thử cách điện khi kim chỉ thị xác nhận mạch đã mất điện.

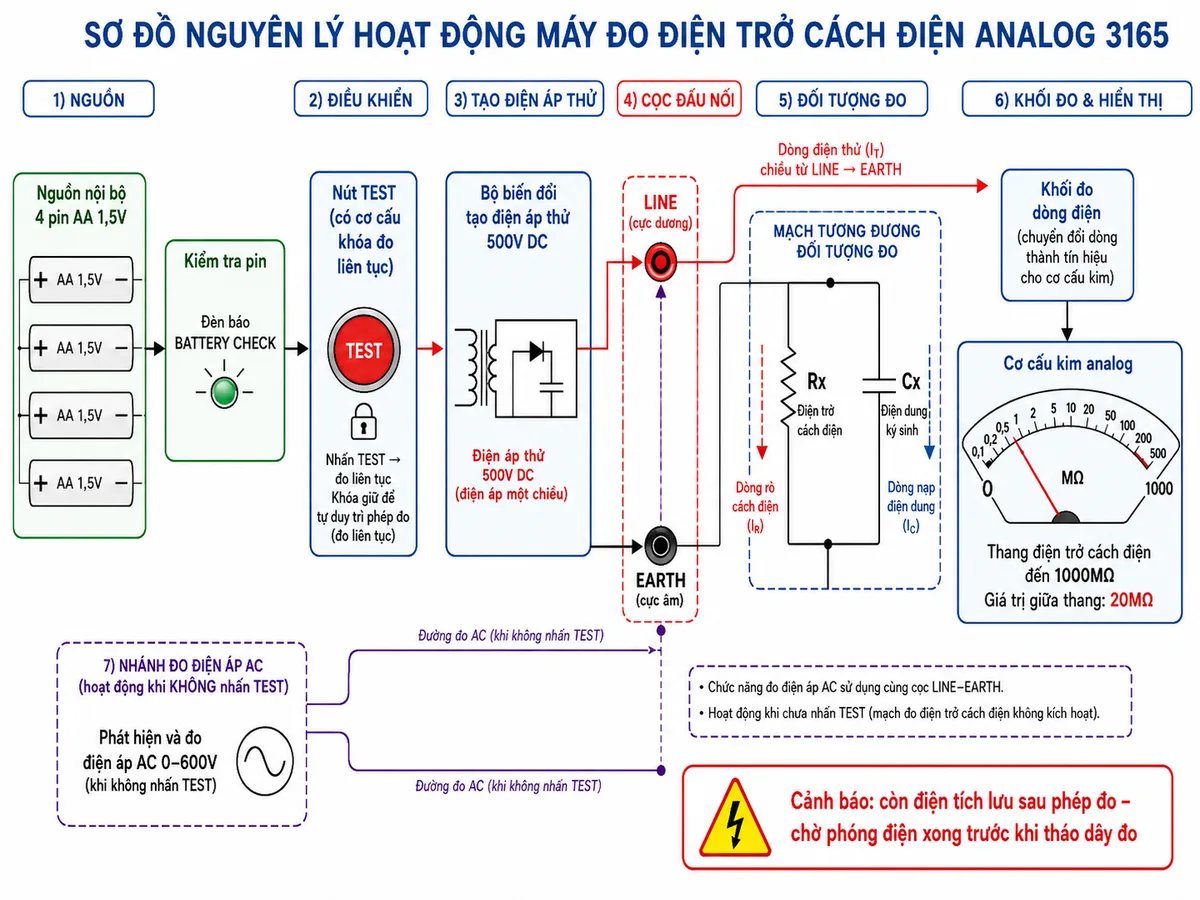

Nguyên lý đo điện trở cách điện

Khi nhấn nút TEST, nguồn pin bên trong cung cấp năng lượng cho mạch tạo điện áp thử 500V DC. Điện áp này được đưa qua hai cực LINE và EARTH đến đối tượng kiểm tra. Một dòng điện rất nhỏ sẽ chạy qua lớp vật liệu cách điện, tùy thuộc vào mức độ rò điện của thiết bị.

Mạch đo bên trong xác định dòng điện rò và điều khiển cơ cấu kim hiển thị giá trị tương ứng trên thang megohm. Điện trở càng cao cho thấy dòng rò càng nhỏ và khả năng cách điện càng tốt; giá trị thấp hoặc kim dịch chuyển gần phía 0MΩ có thể là dấu hiệu cách điện bị ẩm, lão hóa, nhiễm bẩn hoặc hư hỏng.

Nút TEST có thể được nhấn và xoay để khóa ở chế độ đo liên tục. Sau khi hoàn thành, cần mở khóa nút TEST và xử lý điện tích còn lưu trong đối tượng đo theo hướng dẫn an toàn, đặc biệt đối với cáp dài, tụ điện hoặc cuộn dây có điện dung ký sinh.

Ứng dụng thực tế

• Kiểm tra cách điện giữa lõi dây và đất của cáp điện hạ áp.
• Đánh giá cách điện giữa cuộn dây và vỏ của động cơ điện.
• Kiểm tra cuộn dây máy biến áp, máy phát điện và thiết bị điện cơ.
• Đo cách điện của tủ điện, aptomat, công tắc và hệ thống phân phối điện.
• Hỗ trợ nghiệm thu hệ thống điện mới trước khi đóng điện vận hành.
• Kiểm tra định kỳ để phát hiện hiện tượng ẩm, lão hóa hoặc suy giảm lớp cách điện.
• Khoanh vùng nguyên nhân gây rò điện, chạm đất hoặc tác động thiết bị bảo vệ.

Lưu ý an toàn khi sử dụng

• Chỉ đo điện trở cách điện trên mạch hoặc thiết bị đã được cắt nguồn.
• Không nhấn nút TEST khi máy đang chỉ thị điện áp trên mạch cần kiểm tra.
• Không chạm vào đầu dò, phần dẫn điện hoặc đối tượng đo khi đang phát điện áp thử.
• Kiểm tra vị trí 0 cơ khí của kim, tình trạng pin và dây đo trước khi sử dụng.
• Không để nút TEST bị khóa ở chế độ đo liên tục khi máy không được sử dụng.
• Chờ thiết bị được phóng điện an toàn và xác nhận điện áp trở về 0 trước khi tháo dây đo.

Cam kết và nơi mua máy KYORITSU 3165 chính hãng

Để bảo đảm nhận đúng KYORITSU 3165 chính hãng, khách hàng cần kiểm tra rõ model, tình trạng phụ kiện, nguồn gốc hàng hóa và tài liệu đi kèm trước khi sử dụng. Việc lựa chọn đúng thiết bị giúp phép đo ổn định hơn, đồng thời bảo đảm an toàn cho kỹ thuật viên trong quá trình kiểm tra điện.

Khách hàng có nhu cầu nhận tư vấn kỹ thuật, báo giá và đặt mua máy đo điện trở cách điện KYORITSU 3165 chính hãng có thể liên hệ trực tiếp tại thietbicodien. Đội ngũ phụ trách sản phẩm hỗ trợ lựa chọn thiết bị phù hợp với điện áp hệ thống, đối tượng cần kiểm tra và yêu cầu bảo trì thực tế.

Câu hỏi thường gặp (FAQ)

KYORITSU 3165 sử dụng điện áp thử bao nhiêu?

Máy sử dụng điện áp thử cố định 500V DC, phù hợp để kiểm tra cách điện của nhiều loại dây dẫn, cáp điện, động cơ và thiết bị điện hạ áp.

Máy KYORITSU 3165 đo được điện trở cách điện tối đa bao nhiêu?

Giá trị lớn nhất trên thang đo là 1000MΩ, trong đó dải đo hữu hiệu chính của thiết bị là từ 1MΩ đến 500MΩ.

KYORITSU 3165 là máy đo kim hay máy đo số?

Đây là máy đo analog sử dụng cơ cấu kim. Người vận hành đọc trực tiếp kết quả trên thang megohm của mặt đồng hồ.

Có được dùng KYORITSU 3165 để đo khi mạch đang có điện không?

Không. Phép đo điện trở cách điện chỉ được thực hiện trên mạch đã cắt nguồn. Khi chưa nhấn TEST, thang AC của máy có thể được dùng để phát hiện điện áp hiện diện trên mạch.

KYORITSU 3165 có đo được điện áp AC không?

Máy có thang cảnh báo và chỉ thị điện áp xoay chiều từ 0 đến 600V. Chức năng này hoạt động tự động khi nút TEST ở vị trí nhả.

Máy sử dụng loại pin nào?

Thiết bị sử dụng bốn pin R6 hoặc AA 1,5V. Khi đèn kiểm tra pin không còn nhấp nháy trong lúc thử cách điện, cần thay đồng thời cả bốn pin mới.

Những thiết bị nào phù hợp để kiểm tra bằng KYORITSU 3165?

Model này phù hợp với cáp điện, dây dẫn, động cơ, máy biến áp, cuộn dây, tủ điện và các thiết bị hạ áp có yêu cầu thử cách điện bằng điện áp 500V DC.
