Máy đo điện trở cách điện KYORITSU KEW 3124A

Máy đo điện trở cách điện KYORITSU KEW 3124A – kiểm tra cách điện cao áp đến 10 kV

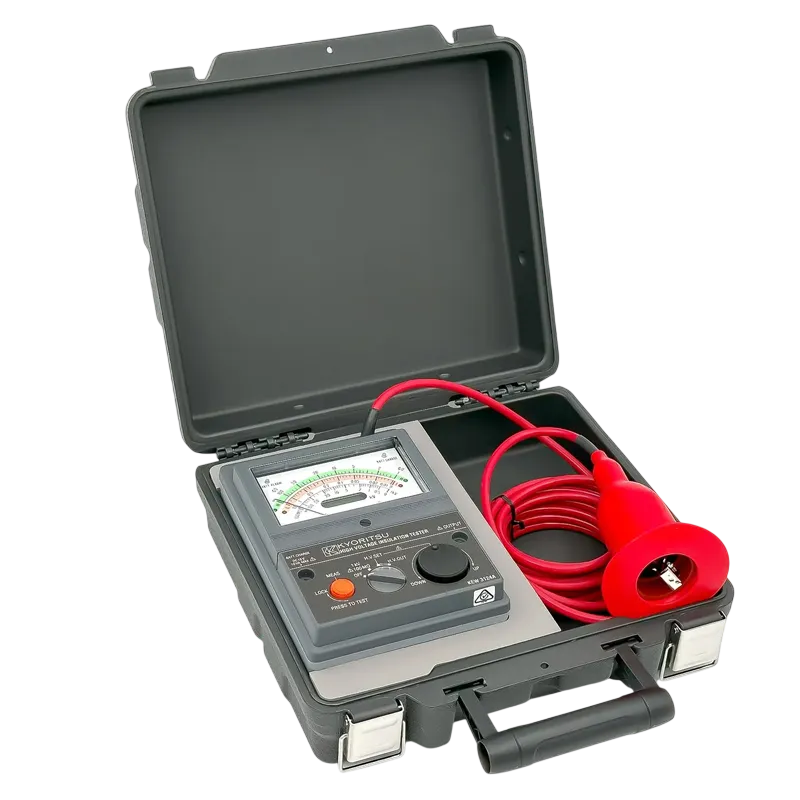

Máy đo điện trở cách điện KYORITSU KEW 3124A là thiết bị đo cách điện cao áp dạng kim, được thiết kế cho công tác kiểm tra, bảo trì và đánh giá chất lượng cách điện của cáp lực, máy biến áp, máy phát điện, động cơ và thiết bị đóng cắt. Thiết bị hỗ trợ điện áp thử DC điều chỉnh từ 1 kV đến 10 kV, đo điện trở cách điện đến 100 GΩ và có thêm dải thử cố định 1 kV dành cho phạm vi 100 MΩ.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, có lịch sử phát triển từ năm 1940. Hãng chuyên sản xuất máy đo điện trở cách điện, ampe kìm, máy đo điện trở đất và nhiều thiết bị kiểm tra điện phục vụ công nghiệp, xây dựng, năng lượng và bảo trì hệ thống điện.

Model KEW 3124A kết hợp thang đo kim dễ quan sát với màn hình số hiển thị điện áp đặt, điện áp đầu ra và điện áp còn lưu trên đối tượng đo. Cấu hình này phù hợp với kỹ thuật viên cần theo dõi cả xu hướng biến đổi của kim đo lẫn giá trị điện áp thử thực tế.

Ưu điểm và tính năng nổi bật của KEW 3124A

• Điện áp thử biến đổi 1–10 kV, cho phép lựa chọn mức điện áp phù hợp với từng loại cáp, cuộn dây và thiết bị điện cao áp.
• Đo điện trở cách điện đến 100 GΩ, đáp ứng nhu cầu kiểm tra các hệ thống có yêu cầu cách điện cao.
• Có dải riêng 1 kV/100 MΩ để kiểm tra thiết bị hoặc mạch điện cần phạm vi đo thấp hơn.
• Thang đo kép tự động chuyển dải, được phân biệt bằng màu và đèn chỉ thị tương ứng, giúp người vận hành đọc kết quả thuận tiện.
• Màn hình số hiển thị điện áp cài đặt, điện áp đầu ra và điện áp còn lại trong tải sau khi kết thúc phép đo.
• Tự động phóng điện cho điện tích tích tụ trong cáp hoặc thiết bị có điện dung, hỗ trợ giảm rủi ro khi tháo dây đo.
• Cực GUARD giúp loại trừ ảnh hưởng của dòng rò bề mặt khi kiểm tra cách điện cáp.
• Có đầu ra điện áp DC tỷ lệ với điện áp thử và dòng đo để kết nối thiết bị ghi hoặc bộ ghi biểu đồ.
• Còi cảnh báo hoạt động khi thiết bị đang tạo điện áp cao.
• Sử dụng bộ pin Ni-MH sạc lại, có đèn báo tình trạng pin và trạng thái sạc.
• Nút TEST có cơ cấu khóa, thuận tiện cho các phép đo cần duy trì điện áp thử trong thời gian dài.
• Thiết kế kèm vali cứng, phù hợp với công việc bảo trì tại hiện trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử DC biến đổi	1 kV đến 10 kV, điều chỉnh theo bước 10 V
Dải đo ở chế độ điện áp biến đổi	0–1,6 GΩ và 1–100 GΩ, tự động chuyển dải
Phạm vi có độ chính xác quy định	0,05–50 GΩ
Độ chính xác điện trở trong phạm vi quy định	±10% giá trị đọc
Dải thử cố định	1 kV/100 MΩ
Phạm vi đo của dải 1 kV	0–100 MΩ
Hiển thị điện áp đầu ra và điện áp đặt	0–10 kV DC
Độ chính xác hiển thị điện áp	±2% giá trị đọc ±2 chữ số
Nguồn điện	8 pin sạc Ni-MH 1,2 V hoặc nguồn ngoài DC 15 V
Kích thước	200 × 140 × 80 mm
Khối lượng	Khoảng 1,6 kg

Chức năng, nguyên lý hoạt động và ứng dụng của KYORITSU KEW 3124A

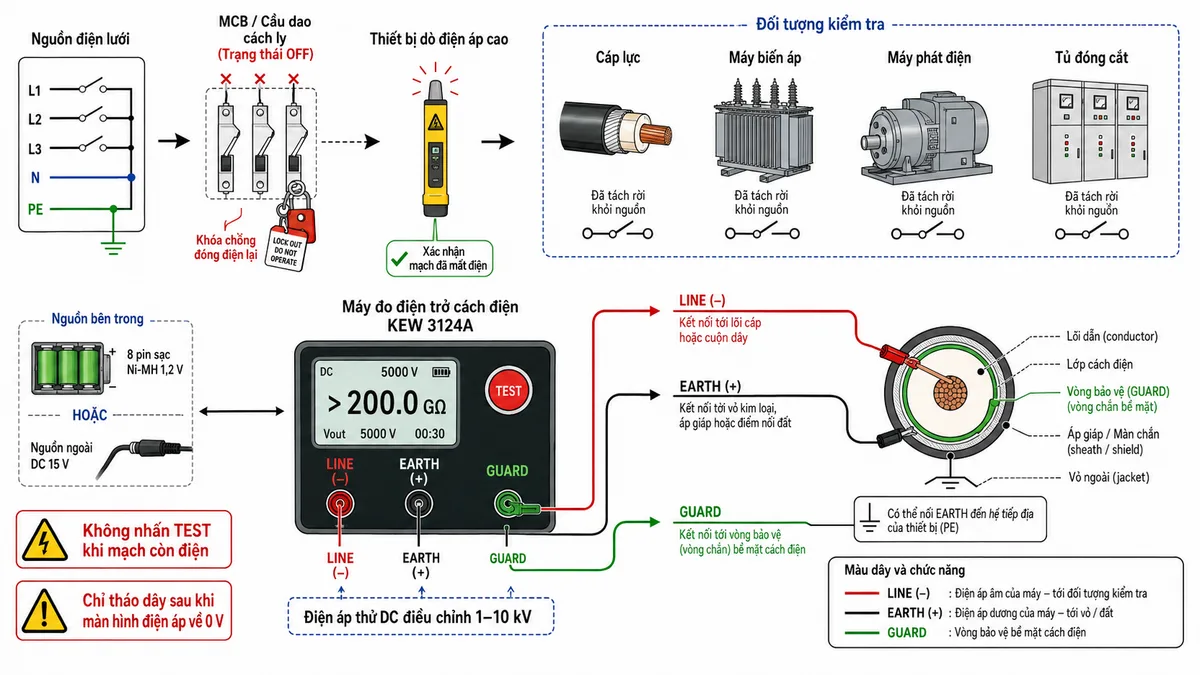

Sơ đồ đấu dây và quy trình kết nối

Trước khi đo, thiết bị hoặc mạch cần kiểm tra phải được tách hoàn toàn khỏi nguồn điện. Người vận hành cần đưa máy cắt, MCB hoặc cầu dao cách ly về trạng thái OFF, thực hiện biện pháp chống đóng điện trở lại và sử dụng thiết bị dò điện áp cao để xác nhận mạch đã mất điện.

Cực EARTH được nối bằng dây màu đen đến vỏ kim loại, màn chắn cáp hoặc điểm nối đất của đối tượng kiểm tra. Đầu LINE được nối đến lõi cáp, cuộn dây hoặc phần dẫn điện cần thử. Trong phép đo cách điện, cực EARTH mang điện áp dương và cực LINE mang điện áp âm.

Khi đo cáp có dòng rò trên bề mặt lớp cách điện, dây GUARD màu xanh được nối với một vòng dẫn điện quấn quanh bề mặt cách điện. Dòng rò bề mặt sẽ được dẫn qua cực GUARD thay vì đi qua mạch đo, nhờ đó kết quả phản ánh chính xác hơn điện trở cách điện bên trong.

Nguyên lý đo điện trở cách điện

Khi người vận hành chọn điện áp thử và nhấn nút TEST, nguồn pin của máy cấp năng lượng cho mạch biến đổi cao áp. Mạch này tạo điện áp DC theo mức đã cài đặt và đưa điện áp qua hai cực EARTH và LINE đến đối tượng cần kiểm tra.

Lớp cách điện của cáp hoặc thiết bị có thể được mô hình hóa bằng điện trở cách điện song song với điện dung ký sinh. Khi bắt đầu thử, dòng điện đo được gồm dòng nạp điện dung, dòng hấp thụ điện môi và dòng rò ổn định. Khi quá trình nạp và hấp thụ giảm dần, dòng còn lại chủ yếu phản ánh tình trạng cách điện thực tế.

Mạch đo bên trong xác định dòng điện chạy qua lớp cách điện và biểu diễn kết quả trên cơ cấu kim theo quan hệ điện trở bằng điện áp chia cho dòng điện. Thiết bị tự động lựa chọn thang 1,6 GΩ hoặc 100 GΩ và bật đèn màu tương ứng để người sử dụng đọc đúng thang đo.

Màn hình số đồng thời theo dõi điện áp đầu ra thực tế. Khi nhả nút TEST, mạch tạo cao áp dừng hoạt động và chức năng phóng điện tự động đưa điện áp tích tụ trong tải về mức an toàn. Người vận hành phải giữ nguyên kết nối dây đo cho đến khi màn hình hiển thị 0 V.

Ứng dụng thực tế

Máy đo cách điện cao áp 10 kV KEW 3124A phù hợp với các đơn vị điện lực, nhà máy công nghiệp, đội bảo trì cơ điện, công ty thí nghiệm điện và đơn vị thi công hệ thống điện trung áp, cao áp.

• Kiểm tra điện trở cách điện của cáp lực trước khi đóng điện hoặc sau thời gian vận hành.
• Đánh giá cách điện giữa cuộn dây và vỏ của máy biến áp.
• Kiểm tra cuộn dây máy phát điện và động cơ công suất lớn.
• Thử cách điện tủ đóng cắt, thanh cái, máy cắt và thiết bị phân phối điện.
• Phát hiện suy giảm cách điện do độ ẩm, bụi bẩn, lão hóa, hư hỏng cơ học hoặc quá nhiệt.
• Theo dõi xu hướng biến đổi điện trở cách điện trong chương trình bảo trì định kỳ.

Lưu ý an toàn khi sử dụng

• Chỉ thực hiện phép đo khi đối tượng đã được tách khỏi nguồn và xác nhận không còn điện áp.
• Đặt công tắc chức năng và nút TEST ở trạng thái OFF trước khi kết nối dây đo.
• Sử dụng găng tay, giày, thảm và dụng cụ bảo hộ phù hợp với công việc điện áp cao.
• Không chạm vào đầu dò, dây dẫn hoặc đối tượng đo khi thiết bị đang tạo điện áp thử.
• Không thực hiện phép đo khi có sấm sét hoặc trong môi trường không bảo đảm cách điện.
• Với tải có điện dung lớn, cần chờ số chỉ ổn định trước khi ghi kết quả.
• Sau phép đo, giữ nguyên dây kết nối và chờ màn hình điện áp hiển thị 0 V rồi mới tháo dây.
