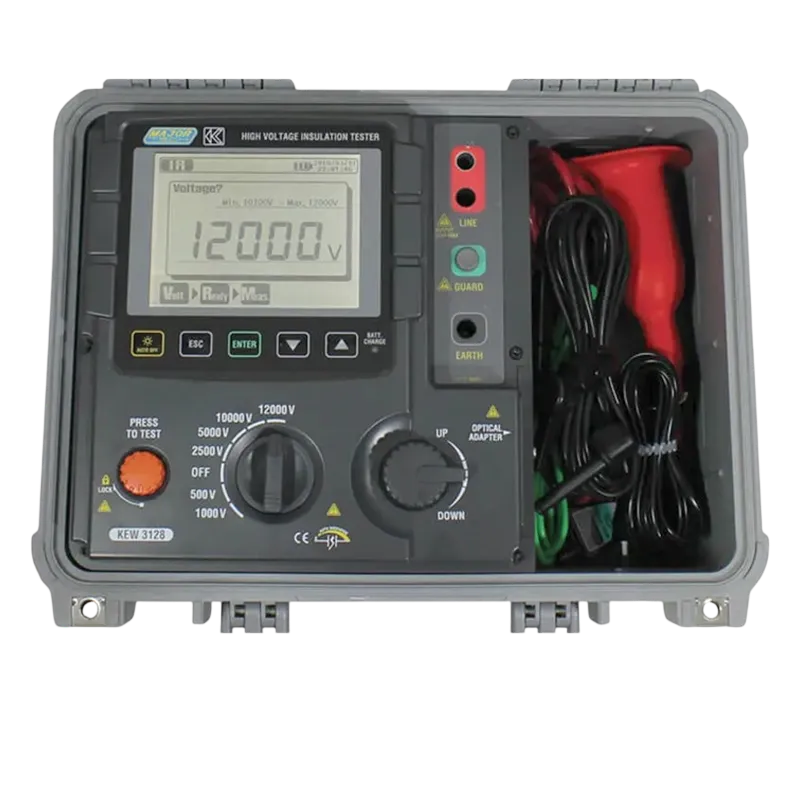

Máy đo điện trở cách điện KYORITSU KEW 3128 là thiết bị đo kỹ thuật số chuyên dùng để đánh giá chất lượng cách điện của cáp lực, máy biến áp, động cơ, máy phát điện, thiết bị đóng cắt và các hệ thống điện cao áp. Sản phẩm có khả năng tạo điện áp thử cao, đo điện trở cách điện đến cấp TΩ và thực hiện nhiều phép thử chẩn đoán chuyên sâu.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, trực thuộc Kyoritsu Electrical Instruments Works, Ltd. Các sản phẩm của hãng được phát triển cho công tác kiểm tra, vận hành và bảo trì hệ thống điện, chú trọng độ an toàn, khả năng làm việc tại hiện trường và tính ổn định của kết quả đo.

Model KEW 3128 có xuất xứ Nhật Bản, phù hợp với đội ngũ thí nghiệm điện, đơn vị bảo trì công nghiệp, nhà máy điện, trạm biến áp và doanh nghiệp quản lý tài sản điện cao áp. Nội dung kỹ thuật trong bài được đối chiếu theo trang sản phẩm, catalogue và hướng dẫn sử dụng chính thức của KYORITSU.

Ưu điểm và tính năng nổi bật của KYORITSU KEW 3128

Hỗ trợ nhiều cấp điện áp thử và cho phép điều chỉnh tinh điện áp, đáp ứng yêu cầu kiểm tra của nhiều loại thiết bị điện.
Thực hiện đo điện trở cách điện cao áp kết hợp các phép chẩn đoán PI, DAR, DD và SV để theo dõi tình trạng suy giảm của vật liệu cách điện.
Hiển thị đồng thời điện trở cách điện, dòng rò, điện áp đầu ra và thời gian đo; có thể biểu diễn sự thay đổi của kết quả dưới dạng đồ thị.
Tích hợp bộ lọc giúp giảm dao động số đo khi làm việc trong môi trường có nhiễu điện từ.
Cực GUARD hỗ trợ loại trừ ảnh hưởng của dòng rò bề mặt, đặc biệt hữu ích khi đo cáp điện hoặc vật liệu có điện trở rất cao.
Có bộ nhớ trong, chức năng lưu màn hình và khả năng truyền dữ liệu sang máy tính để lưu hồ sơ, phân tích hoặc lập báo cáo.
Hỗ trợ nguồn pin sạc bên trong và nguồn điện xoay chiều, thuận tiện cho cả đo hiện trường lẫn sử dụng tại phòng thí nghiệm.
Tích hợp cảnh báo mạch đang có điện, cảnh báo bằng âm thanh và chức năng tự động phóng điện sau phép đo.
Thiết kế dạng vali chắc chắn, phù hợp với hoạt động vận chuyển và kiểm tra tại công trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Máy đo điện trở cách điện cao áp kỹ thuật số
Điện áp thử định mức	500 V, 1.000 V, 2.500 V, 5.000 V, 10.000 V và 12.000 V DC
Giá trị điện trở cách điện tối đa	35 TΩ
Dòng ngắn mạch tối đa	5,0 mA
Chức năng chẩn đoán cách điện	IR, PI, DAR, DD và SV
Dải đo điện áp	DC ±30 đến ±600 V; AC 30 đến 600 V, 50/60 Hz
Dải đo dòng điện	5,00 nA đến 2,40 mA, phụ thuộc điện trở cách điện
Màn hình	LCD đồ họa 5,7 inch, 320 × 240 điểm, có đèn nền và biểu đồ
Bộ nhớ	Khoảng 43.000 dữ liệu tối đa; chức năng ghi tối đa 32 màn hình
Giao tiếp dữ liệu	USB kết nối máy tính và phần mềm phân tích dữ liệu
Nguồn cấp	Ắc quy chì sạc lại 12 V hoặc nguồn AC 100–240 V, 50/60 Hz
Cấp bảo vệ	IP64 khi đóng nắp vali
Tiêu chuẩn an toàn	IEC 61010-1 CAT IV 600 V, IEC 61010-2-034, IEC 61010-031, IEC 61326
Kích thước	330 × 410 × 180 mm, bao gồm thiết bị và vali cứng
Khối lượng	Khoảng 9 kg, bao gồm pin và vali cứng

Chức năng, nguyên lý hoạt động và ứng dụng

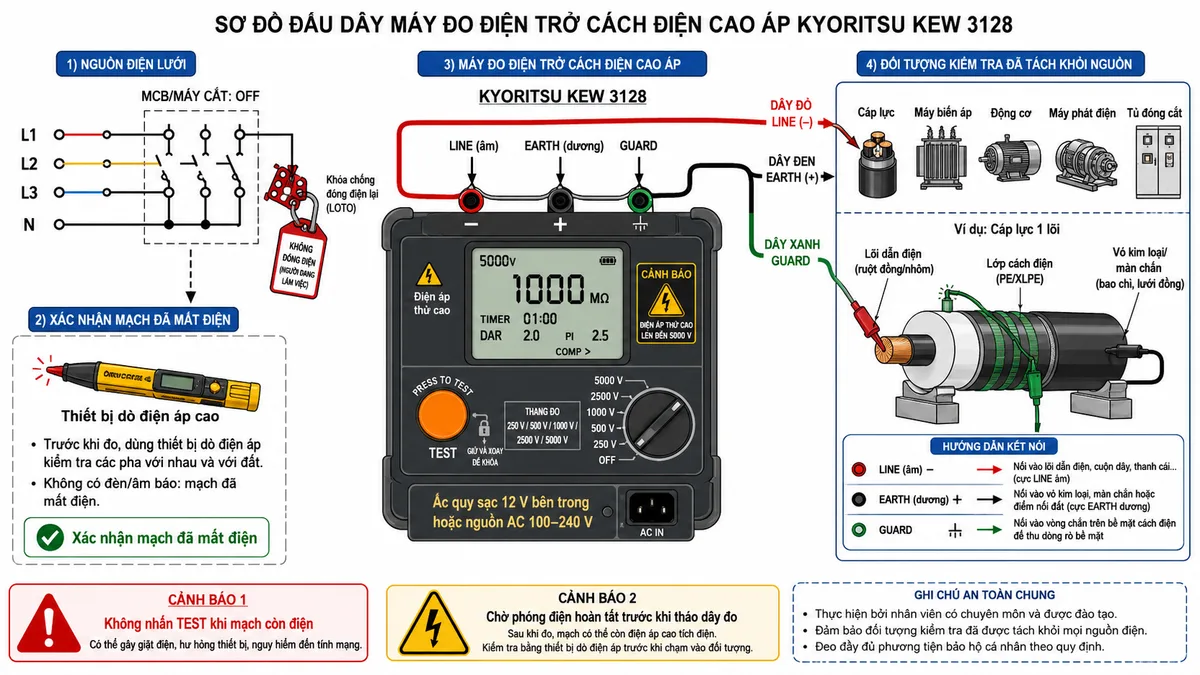

Sơ đồ đấu dây và kết nối đo cách điện

Trước khi kết nối, thiết bị cần kiểm tra phải được tách hoàn toàn khỏi nguồn điện. Máy cắt, MCB hoặc cầu dao cách ly phải ở trạng thái OFF, được khóa chống đóng điện lại và xác nhận hết điện bằng thiết bị dò điện áp phù hợp.

Đầu LINE màu đỏ được nối với lõi cáp, thanh dẫn hoặc cuộn dây cần thử; đầu EARTH màu đen nối với vỏ kim loại, màn chắn cáp hoặc điểm nối đất. Đầu GUARD màu xanh nối với vòng chắn dẫn điện trên bề mặt vật liệu cách điện khi cần loại bỏ dòng rò bề mặt. Trong phép đo cách điện thông thường, cực EARTH mang cực tính dương và cực LINE mang cực tính âm của điện áp thử DC.

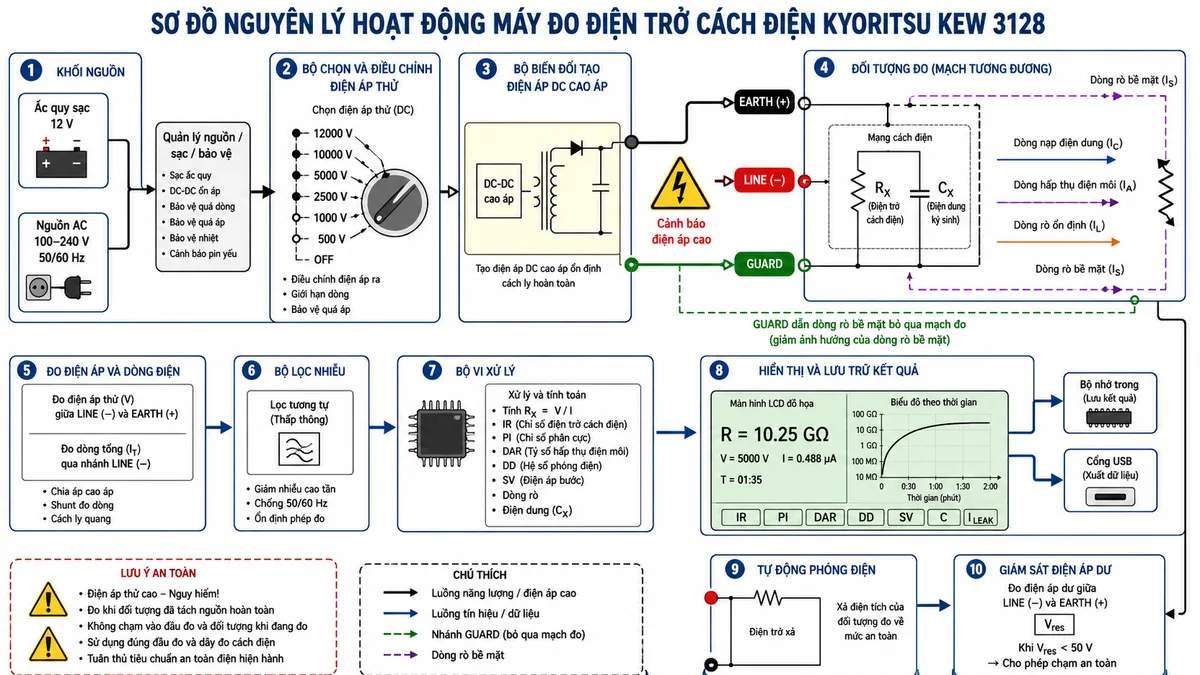

Nguyên lý đo điện trở cách điện

Khi bắt đầu phép đo, máy đo cách điện cao áp KEW 3128 chuyển đổi năng lượng từ pin sạc hoặc nguồn AC thành điện áp DC thử nghiệm. Điện áp này được đưa qua cực LINE và EARTH tới đối tượng cần kiểm tra.

Lớp cách điện thực tế có thể được mô hình hóa bằng một điện trở cách điện mắc song song với điện dung ký sinh. Sau khi điện áp được cấp, dòng đo ban đầu bao gồm dòng nạp điện dung, dòng hấp thụ điện môi và dòng rò ổn định. Máy theo dõi điện áp đầu ra cùng dòng điện chạy qua lớp cách điện, sau đó tính giá trị điện trở theo quan hệ giữa điện áp và dòng điện.

Khi sử dụng cực GUARD loại trừ dòng rò bề mặt, dòng điện chạy trên bề mặt vỏ cáp hoặc chất cách điện được dẫn đi mà không đi qua mạch đo chính. Nhờ đó, kết quả phản ánh chính xác hơn điện trở khối bên trong vật liệu cách điện.

Các phép thử chẩn đoán cách điện

IR là phép đo điện trở cách điện cơ bản tại điện áp và thời gian đã cài đặt.
PI so sánh điện trở cách điện tại hai thời điểm khác nhau để đánh giá quá trình phân cực của vật liệu.
DAR là tỷ số hấp thụ điện môi trong khoảng thời gian ngắn hơn, hữu ích khi cần đánh giá nhanh tình trạng cách điện.
DD sử dụng dòng phóng điện và điện dung sau phép thử để hỗ trợ phát hiện vấn đề trong kết cấu cách điện nhiều lớp.
SV tăng điện áp thử theo từng bước và theo dõi sự thay đổi điện trở, giúp nhận biết cách điện có dấu hiệu suy giảm khi chịu điện áp cao hơn.

Ứng dụng thực tế

KYORITSU KEW 3128 được sử dụng trong kiểm tra nghiệm thu, bảo trì định kỳ và chẩn đoán tình trạng của cáp điện cao áp, máy biến áp lực, động cơ công suất lớn, máy phát điện, sứ cách điện, thanh cái, thiết bị đóng cắt và hệ thống dây dẫn công nghiệp.

Dữ liệu theo thời gian và các chỉ số chẩn đoán giúp kỹ thuật viên so sánh kết quả giữa nhiều kỳ kiểm tra, nhận biết xu hướng lão hóa, ảnh hưởng của độ ẩm hoặc nguy cơ suy giảm cách điện trước khi sự cố nghiêm trọng xảy ra.

Lưu ý an toàn khi sử dụng

Chỉ thực hiện phép đo khi mạch đã được cô lập, khóa an toàn và xác nhận không còn điện áp.
Chọn điện áp thử phù hợp với cấp cách điện và hướng dẫn của nhà sản xuất thiết bị cần kiểm tra.
Không chạm vào đầu đo, dây dẫn hoặc đối tượng kiểm tra trong khi máy đang phát điện áp thử.
Không tháo dây đo ngay sau khi kết thúc phép thử; phải theo dõi điện áp dư và chờ quá trình phóng điện hoàn tất.
Sử dụng găng tay cách điện, thiết bị bảo hộ và đầu dò cao áp đúng chủng loại.
Không tự ý kéo dài hoặc thay thế dây đo bằng phụ kiện không đáp ứng yêu cầu an toàn cao áp.

Cam kết và nơi mua Máy đo điện trở cách điện KYORITSU KEW 3128

Khách hàng có nhu cầu mua KYORITSU KEW 3128 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model, kiểm tra bộ phụ kiện đi kèm và nhận báo giá phù hợp với nhu cầu sử dụng.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin kỹ thuật, nguồn gốc rõ ràng và hỗ trợ khách hàng lựa chọn giải pháp đo phù hợp cho cáp lực, máy biến áp, động cơ, máy phát điện và hệ thống điện cao áp.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 3128 phù hợp để kiểm tra những thiết bị nào?

Thiết bị phù hợp để kiểm tra cáp lực, máy biến áp, động cơ, máy phát điện, sứ cách điện, tủ đóng cắt, thanh cái và nhiều tài sản điện cao áp khác.

KEW 3128 có chỉ đo điện trở cách điện hay không?

Không. Ngoài phép đo IR cơ bản, máy còn thực hiện các phép chẩn đoán PI, DAR, DD và SV, đồng thời theo dõi dòng rò, điện áp và điện dung của đối tượng kiểm tra.

Khi nào cần sử dụng cực GUARD?

Cực GUARD nên được sử dụng khi dòng rò trên bề mặt vỏ cáp hoặc vật liệu cách điện có thể làm sai lệch kết quả. Kết nối này giúp mạch đo tập trung vào điện trở khối bên trong lớp cách điện.

Máy có thể hoạt động khi không có nguồn điện lưới không?

Có. KEW 3128 có pin sạc tích hợp để sử dụng tại hiện trường và cũng có thể làm việc bằng nguồn điện xoay chiều khi vận hành trong phòng thí nghiệm hoặc khu vực có nguồn cấp ổn định.

KEW 3128 có lưu và xuất dữ liệu đo được không?

Có. Máy có bộ nhớ trong, chức năng lưu màn hình và giao tiếp USB để truyền dữ liệu sang máy tính phục vụ phân tích, lưu hồ sơ và lập báo cáo.

Có được đo khi thiết bị đang mang điện không?

Không. Mạch phải được cô lập hoàn toàn khỏi nguồn, khóa chống đóng điện lại và xác nhận hết điện trước khi đấu dây hoặc nhấn nút TEST.

Có thể tháo dây đo ngay sau khi kết thúc phép thử không?

Không. Đối tượng thử có thể còn tích điện, đặc biệt với cáp dài hoặc tải có điện dung lớn. Người vận hành phải giữ kết nối, theo dõi điện áp dư và chỉ tháo dây sau khi máy hoàn tất quá trình phóng điện.

Máy đo điện trở cách điện Kyoritsu

Thông số kỹ thuật

Điện áp thử định mức	500 V, 1.000 V, 2.500 V, 5.000 V, 10.000 V, 12.000 V DC
Dải điều chỉnh điện áp thử	50–12.000 V DC, bước điều chỉnh tùy theo từng dải điện áp
Điện trở cách điện tối đa	500 GΩ tại 500 V; 1 TΩ tại 1.000 V; 2,5 TΩ tại 2.500 V; 5 TΩ tại 5.000 V; 35 TΩ tại 10.000/12.000 V
Dòng ngắn mạch tối đa	5,0 mA
Độ chính xác đo điện trở cách điện	±5% giá trị đọc ±3 chữ số trong dải chính; ±20% giá trị đọc ở dải điện trở cao
Dải đo điện áp DC	±30 đến ±600 V
Dải đo điện áp AC	30–600 V AC, 50/60 Hz
Độ chính xác đo điện áp	±2% giá trị đọc ±3 chữ số
Dải đo dòng điện	5,00 nA–2,40 mA
Dải đo điện dung	5,0 nF–50,0 µF; tùy theo điện áp thử
Nguồn cấp	Ắc quy chì sạc lại 12 V hoặc nguồn AC 100–240 V, 50/60 Hz
Thời gian sạc pin	Khoảng 8 giờ
Tiêu chuẩn áp dụng	IEC 61010-1 CAT IV 600 V, IEC 61010-2-034, IEC 61010-031, IEC 61326, IEC 60529
Kích thước	330×410×180 mm
Trọng lượng	Khoảng 9 kg, bao gồm pin và vali cứng
