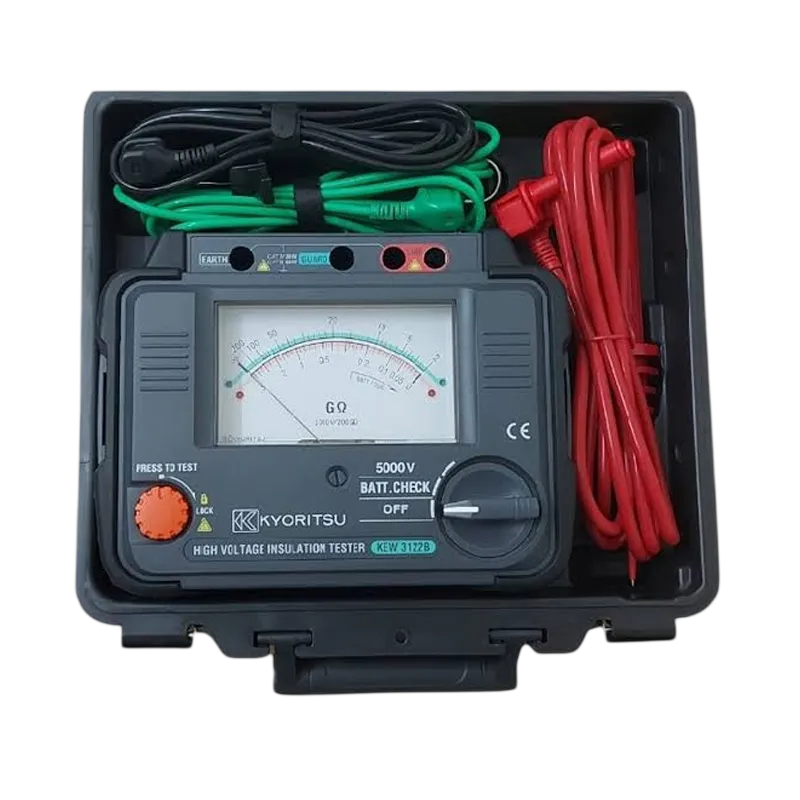

Máy đo điện trở cách điện KYORITSU KEW 3122B

Máy đo điện trở cách điện KYORITSU KEW 3122B – thiết bị đo cao áp 5kV của Nhật Bản

Máy đo điện trở cách điện KYORITSU KEW 3122B là thiết bị đo cách điện cao áp dạng kim, được thiết kế để kiểm tra tình trạng cách điện của cáp điện, máy biến áp, máy phát điện, động cơ và thiết bị đóng cắt công nghiệp. Máy tạo điện áp thử một chiều 5.000V, đo điện trở cách điện đến 200GΩ và tự động chuyển đổi giữa hai thang đo để người vận hành đọc kết quả thuận tiện hơn.

Kyoritsu là thương hiệu thiết bị đo điện của Nhật Bản, hoạt động chuyên sâu trong lĩnh vực kiểm tra an toàn điện, đo điện trở cách điện, đo điện trở đất, đo dòng điện và phân tích hệ thống điện. Model KEW 3122B có xuất xứ Nhật Bản, phù hợp với công việc bảo trì điện công nghiệp yêu cầu điện áp thử cao và khả năng làm việc ổn định tại hiện trường.

Ưu điểm và tính năng nổi bật của KYORITSU KEW 3122B

• Điện áp thử cách điện 5.000V DC, phù hợp kiểm tra thiết bị điện trung thế, cáp lực và các hệ thống có yêu cầu cách điện cao.
• Đo điện trở cách điện đến 200GΩ với hai thang 5GΩ và 200GΩ được chuyển đổi tự động.
• Cơ cấu kim analog kết hợp thang đo phân màu và đèn LED báo thang đang hoạt động, giúp nhận biết kết quả trực quan.
• Còi cảnh báo điện áp cao hoạt động trong quá trình đo, hỗ trợ người vận hành nhận biết máy đang phát điện áp thử nguy hiểm.
• Cực GUARD giúp loại bỏ ảnh hưởng của dòng rò trên bề mặt cách điện, đặc biệt hữu ích khi kiểm tra cáp trong môi trường ẩm hoặc nhiều bụi bẩn.
• Nút PRESS TO TEST có thể nhấn giữ hoặc khóa để thực hiện phép đo liên tục.
• Máy vận hành bằng pin, không phụ thuộc nguồn điện lưới tại vị trí kiểm tra.
• Hộp bảo vệ cứng hỗ trợ bảo quản máy và dây đo khi vận chuyển đến công trường.
• Đáp ứng các yêu cầu an toàn đo lường CAT IV 300V và CAT III 600V theo hệ thống tiêu chuẩn IEC áp dụng cho thiết bị.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử định mức	5.000V DC
Dải đo điện trở cách điện	5GΩ / 200GΩ, tự động chuyển thang
Dải đo hiệu dụng thứ nhất	0,2GΩ đến 100GΩ
Độ chính xác trong dải hiệu dụng thứ nhất	±5% giá trị chỉ thị tại 23°C ±5°C
Độ chính xác ở các vùng còn lại	±10% giá trị chỉ thị hoặc 0,5% chiều dài thang đo
Điện áp đầu ra	5.000V DC ±5% trong dải 0,2GΩ đến 100GΩ
Nguồn cấp	12V DC, 8 pin LR14/R14 cỡ C
Cấp bảo vệ vỏ	IP40
Tiêu chuẩn an toàn đo lường	CAT IV 300V / CAT III 600V, mức ô nhiễm 2
Kích thước máy	177 × 226 × 100mm
Khối lượng	Khoảng 1,7kg, bao gồm pin
Các cực kết nối	LINE, EARTH và GUARD

Chức năng, nguyên lý hoạt động và ứng dụng của KEW 3122B

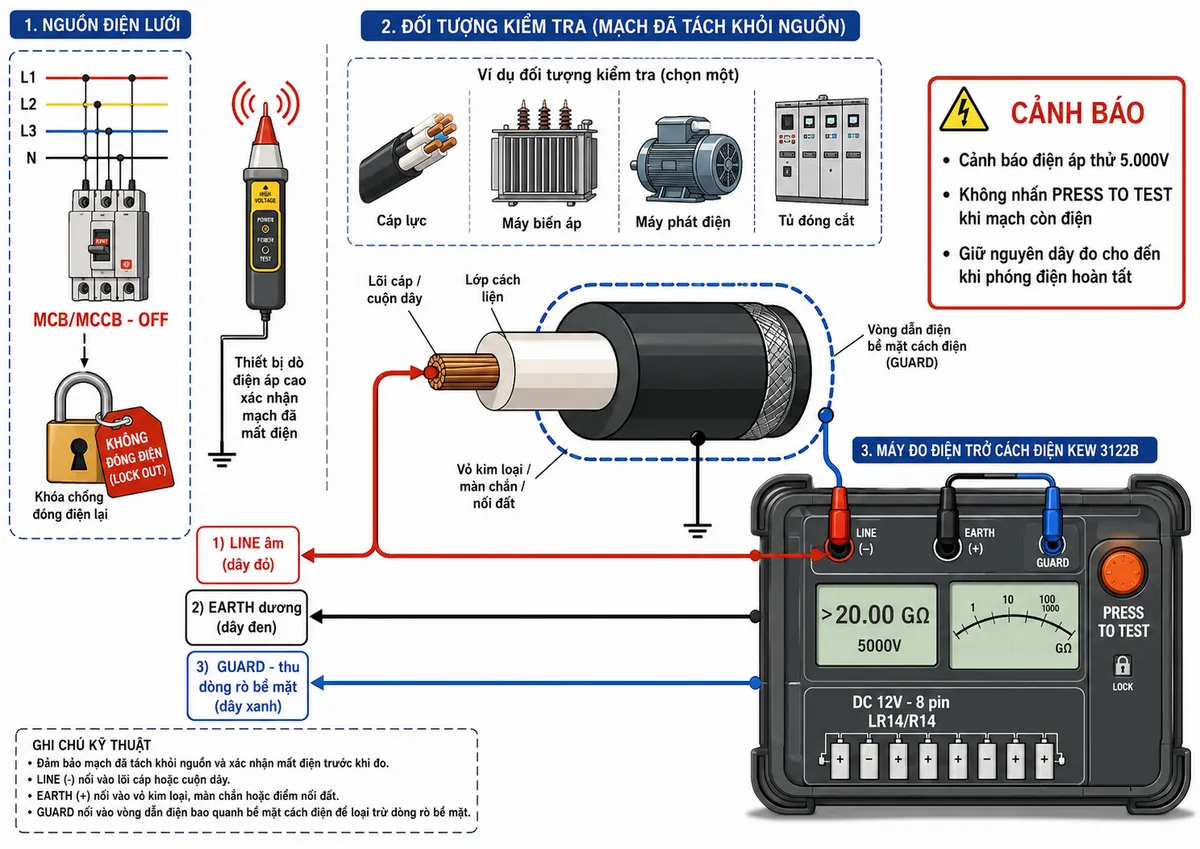

Sơ đồ đấu dây và cách kết nối thiết bị

Trước khi đo, nguồn điện cấp cho đối tượng kiểm tra phải được ngắt hoàn toàn bằng MCB, MCCB hoặc cầu dao cách ly. Thiết bị đóng cắt cần được khóa chống đóng điện trở lại và phải dùng thiết bị dò điện áp cao để xác nhận mạch đã mất điện.

Đầu EARTH màu đen được nối với vỏ kim loại, màn chắn cáp hoặc điểm nối đất của thiết bị. Đầu LINE màu đỏ được nối tới lõi cáp, cuộn dây hoặc phần dẫn điện cần kiểm tra. Khi cần loại bỏ dòng rò trên bề mặt, đầu GUARD màu xanh được nối với vòng dẫn điện quấn quanh bề mặt lớp cách điện. Trong phép đo cách điện, cực EARTH xuất điện áp dương và cực LINE xuất điện áp âm.

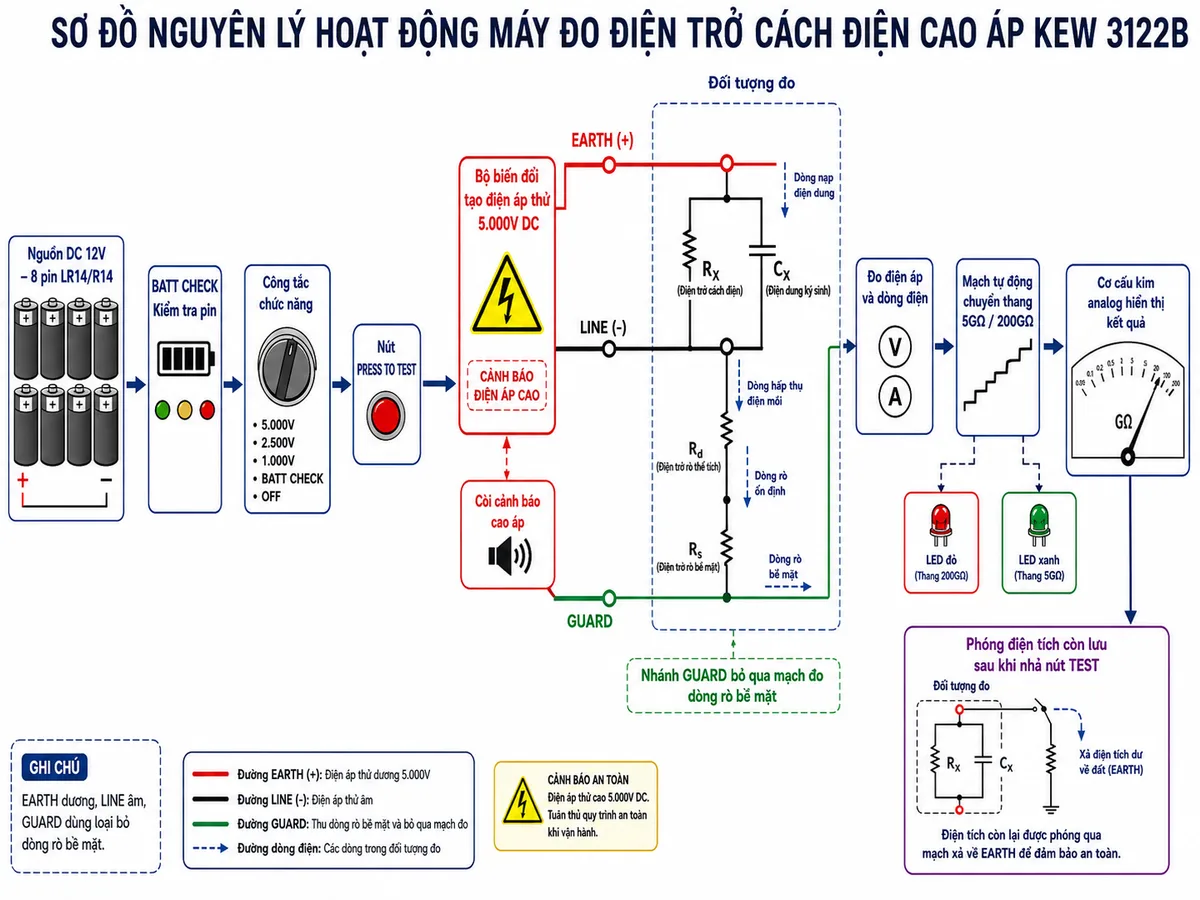

Nguyên lý đo điện trở cách điện

Khi người vận hành chuyển công tắc chức năng sang vị trí đo và nhấn nút PRESS TO TEST, nguồn pin 12V được đưa tới bộ biến đổi cao áp. Bộ biến đổi tạo ra điện áp thử 5.000V DC và đưa điện áp này qua hai cực EARTH và LINE tới đối tượng cần kiểm tra.

Lớp cách điện của đối tượng có thể được mô hình hóa bằng điện trở cách điện song song với điện dung ký sinh. Khi bắt đầu đo, dòng điện tổng bao gồm dòng nạp điện dung, dòng hấp thụ điện môi và dòng rò ổn định. Cơ cấu đo xác định dòng điện đi qua lớp cách điện và hiển thị giá trị điện trở trên mặt đồng hồ analog.

Hai dải đo được chuyển tự động. Khi đèn LED xanh sáng, kết quả được đọc trên thang ngoài dành cho dải điện trở cao; khi đèn LED đỏ sáng, kết quả được đọc trên thang trong. Còi phát âm thanh trong quá trình đo để cảnh báo điện áp cao đang tồn tại tại đầu đo.

Đối với cáp điện, dòng rò trên bề mặt vỏ cáp có thể làm sai lệch kết quả. Cực GUARD loại bỏ dòng rò bề mặt khỏi mạch đo, nhờ đó máy chủ yếu xác định điện trở thể tích bên trong lớp cách điện. Chức năng này đặc biệt hữu ích khi đo trong môi trường có độ ẩm cao.

Ứng dụng thực tế

• Kiểm tra cách điện của cáp lực trước khi đóng điện hoặc sau khi sửa chữa.
• Đánh giá tình trạng cách điện giữa cuộn dây và vỏ của máy biến áp.
• Kiểm tra cuộn dây máy phát điện và động cơ công suất lớn.
• Đo cách điện của máy cắt, tủ đóng cắt và thanh cái đã được cô lập khỏi nguồn.
• Phục vụ bảo trì định kỳ, nghiệm thu lắp đặt và xử lý sự cố tại nhà máy, trạm điện hoặc hệ thống điện công nghiệp.

Quy trình sử dụng an toàn

• Ngắt và cô lập toàn bộ nguồn điện của mạch cần kiểm tra.
• Dùng thiết bị dò điện áp phù hợp để xác nhận mạch không còn điện tích.
• Kiểm tra tình trạng pin, vỏ máy, dây đo và đầu kẹp trước khi sử dụng.
• Nối dây EARTH trước, sau đó nối dây LINE và GUARD nếu cần.
• Không chạm vào dây đo, đầu cực hoặc đối tượng trong khi máy đang phát điện áp thử.
• Sau phép đo, nhả nút PRESS TO TEST nhưng tiếp tục giữ dây đo kết nối cho đến khi điện tích trong đối tượng được phóng hết.
• Chỉ tháo dây LINE, GUARD và EARTH sau khi xác nhận quá trình phóng điện đã hoàn tất.

Cam kết chính hãng và nơi mua KYORITSU KEW 3122B

Khi chọn mua máy đo điện trở cách điện cao áp Kyoritsu, khách hàng cần kiểm tra đúng model, dải điện áp thử, phụ kiện dây đo và tình trạng hiệu chuẩn để bảo đảm thiết bị phù hợp với yêu cầu kiểm tra thực tế.

Đặt mua KYORITSU KEW 3122B chính hãng tại thietbicodien để được tư vấn đúng ứng dụng, xác nhận cấu hình phụ kiện, hỗ trợ tài liệu kỹ thuật và cung cấp chính sách bán hàng minh bạch.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 3122B dùng để đo gì?

Máy dùng để đo điện trở cách điện của cáp điện, máy biến áp, máy phát điện, động cơ, thiết bị đóng cắt và các hệ thống điện công nghiệp đã được tách hoàn toàn khỏi nguồn.

Điện áp thử của KEW 3122B là bao nhiêu?

Thiết bị tạo điện áp thử định mức 5.000V DC. Trước khi đo phải xác nhận đối tượng có khả năng chịu được điện áp thử này.

KEW 3122B đo được điện trở cách điện tối đa bao nhiêu?

Máy có hai thang đo tự động 5GΩ và 200GΩ, cho phép đọc giá trị điện trở cách điện đến 200GΩ.

Cực GUARD trên KEW 3122B có tác dụng gì?

Cực GUARD dẫn dòng rò trên bề mặt lớp cách điện đi vòng qua mạch đo, giúp giảm sai số và xác định chính xác hơn điện trở bên trong vật liệu cách điện.

KEW 3122B sử dụng loại nguồn nào?

Máy sử dụng nguồn DC 12V từ 8 pin LR14 hoặc R14 cỡ C, thuận tiện cho công việc kiểm tra tại hiện trường không có nguồn điện phụ trợ.

Có được sử dụng KEW 3122B khi mạch đang mang điện không?

Không. Mạch phải được ngắt nguồn, khóa chống đóng điện trở lại và xác nhận hết điện bằng thiết bị dò điện áp phù hợp trước khi kết nối máy hoặc nhấn nút PRESS TO TEST.

Tại sao phải chờ phóng điện sau khi đo?

Cáp điện, cuộn dây và các tải có tính điện dung có thể lưu lại điện tích nguy hiểm sau phép đo. Người vận hành phải giữ dây đo kết nối cho đến khi điện tích được phóng hết rồi mới tháo các đầu đo.
