Máy đo điện trở đất KYORITSU KEW 4105A-H

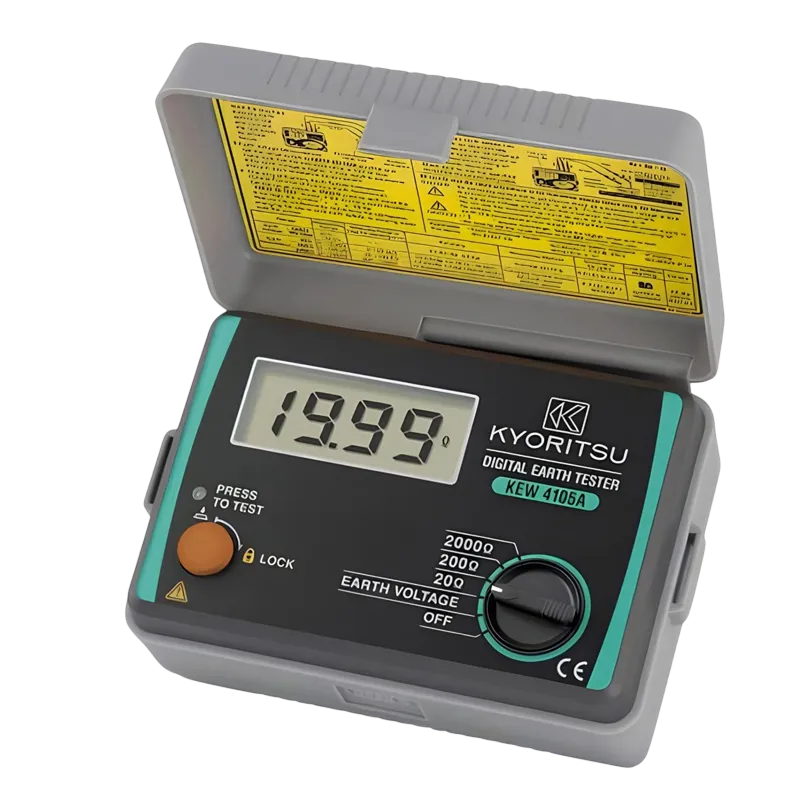

1) Giới thiệu Máy đo điện trở đất KYORITSU KEW 4105A-H

Máy đo điện trở đất KYORITSU KEW 4105A-H là thiết bị đo kỹ thuật số dùng để kiểm tra điện trở của điện cực tiếp địa, hệ thống nối đất bảo vệ và hệ thống chống sét. Máy hỗ trợ cả phương pháp đo chính xác bằng cọc phụ và phương pháp đo giản lược, phù hợp cho công tác thi công, nghiệm thu cũng như bảo trì hệ thống điện.

KEW 4105A-H là phiên bản đi kèm hộp đựng cứng, giúp bảo vệ máy, dây đo và cọc tiếp địa phụ tốt hơn khi vận chuyển đến công trường. Thiết bị có màn hình LCD lớn, thao tác bằng công tắc chọn thang và nút kiểm tra, phù hợp với kỹ thuật viên điện, đơn vị thi công chống sét và bộ phận bảo trì nhà máy.

Thương hiệu Kyoritsu và xuất xứ sản phẩm

Kyoritsu là thương hiệu thiết bị đo điện của Nhật Bản, được hình thành từ năm 1940 và chuyên nghiên cứu, sản xuất các dòng ampe kìm, máy đo cách điện, máy đo điện trở đất, thiết bị kiểm tra an toàn điện và máy phân tích chất lượng điện năng.

Phiên bản được giới thiệu có xuất xứ Thái Lan, được sản xuất theo tiêu chuẩn và hệ thống kiểm soát chất lượng của Kyoritsu. Đây là lựa chọn phù hợp cho người dùng cần một máy đo điện trở tiếp địa nhỏ gọn, dễ vận hành và có đầy đủ phụ kiện phục vụ phép đo thực tế.

2) Ưu điểm và tính năng nổi bật của KEW 4105A-H

• Đo điện trở đất 3 cực và 2 cực, đáp ứng cả phép đo chính xác bằng cọc phụ và phép đo giản lược tại vị trí khó đóng cọc.
• Đo điện áp đất AC trước khi đo điện trở, giúp người vận hành đánh giá mức nhiễu và hạn chế sai số kết quả.
• Mạch đo sử dụng dòng thử xoay chiều ổn định, giảm ảnh hưởng của điện áp đất và điện trở tại các cọc tiếp địa phụ.
• Tự cảnh báo khi điện trở của cọc phụ quá cao hoặc kết nối dây đo không bảo đảm điều kiện đo.
• Màn hình LCD kích thước lớn giúp đọc kết quả nhanh khi làm việc ngoài trời hoặc tại công trường.
• Dòng thử ở mức thấp giúp hạn chế nguy cơ tác động không mong muốn đến thiết bị bảo vệ dòng rò trong hệ thống đang kiểm tra.
• Kết cấu chống bụi và chống nước nhỏ giọt, phù hợp với môi trường thi công và bảo trì điện.
• Thiết kế nhỏ gọn, vỏ máy chịu va đập và có dây đeo để người dùng thao tác bằng hai tay.
• Phiên bản H đi kèm hộp cứng, thuận tiện bảo quản máy, bộ dây đo dài và các cọc tiếp địa phụ.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phương pháp đo điện trở đất	Đo chính xác 3 cực và đo giản lược 2 cực
Các thang đo điện trở đất	20 Ω, 200 Ω và 2000 Ω
Phạm vi hiển thị điện trở đất	0,00–19,99 Ω; 0,0–199,9 Ω; 0–1999 Ω
Độ chính xác ở thang 20 Ω	±2% giá trị đọc ±0,1 Ω
Độ chính xác ở thang 200 Ω và 2000 Ω	±2% giá trị đọc ±3 chữ số
Phạm vi đo điện áp đất	0–200 V AC, 50/60 Hz
Độ chính xác đo điện áp đất	±1% giá trị đọc ±4 chữ số
Nguyên lý tạo tín hiệu đo	Bộ biến tần tạo dòng điện AC ổn định, tần số xấp xỉ 820 Hz
Bảo vệ quá tải	Đo điện trở đất: 280 V AC trong 10 giây; đo điện áp đất: 300 V AC trong 1 phút
Cấp bảo vệ môi trường	IEC 60529, IP54
Tiêu chuẩn áp dụng	IEC 61010-1 CAT III 300 V, IEC 61010-2-030, IEC 61010-031 và IEC 61557-1, 5
Nguồn cấp	6 pin AA 1,5 V
Kích thước	105 × 158 × 70 mm, bao gồm nắp máy
Khối lượng	Xấp xỉ 550 g, bao gồm pin và nắp máy
Phụ kiện tiêu chuẩn của phiên bản H	Bộ dây đo 7095A, đầu dò đo giản lược 7127B, hai cọc tiếp địa phụ 8032, dây đeo 9121, hộp cứng 9165, pin và tài liệu hướng dẫn

3) Chức năng, nguyên lý hoạt động và ứng dụng

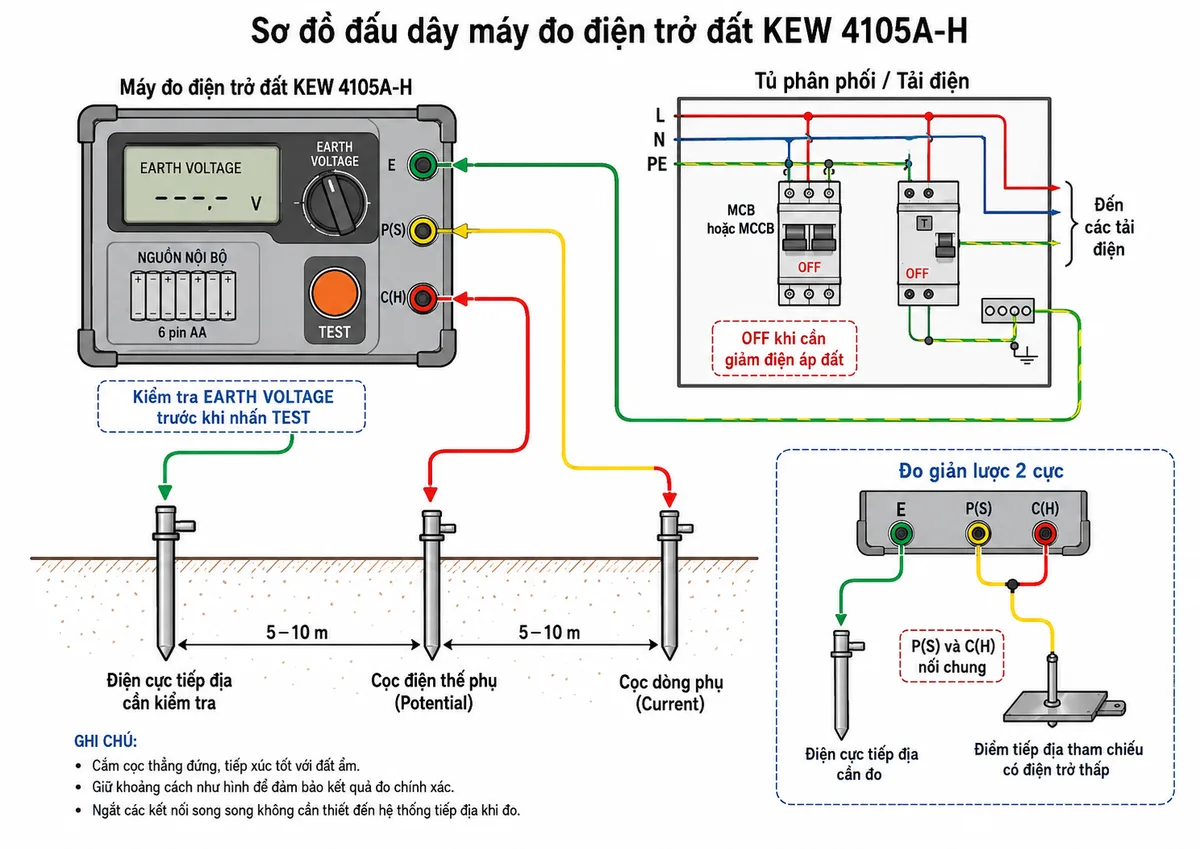

Đấu dây đo điện trở đất chính xác bằng phương pháp 3 cực

Trong phép đo điện trở đất 3 cực, cực E của máy được nối với điện cực tiếp địa cần kiểm tra. Cọc điện thế P và cọc dòng C được đóng xuống đất theo đường thẳng, cách điện cực cần đo và cách nhau một khoảng phù hợp. Dây màu xanh lá nối cực E, dây màu vàng nối cực P và dây màu đỏ nối cực C.

Các cọc phụ cần được đóng chắc vào vùng đất có độ ẩm thích hợp. Trường hợp đất quá khô, nhiều đá hoặc cát, có thể làm ẩm khu vực cắm cọc để giảm điện trở tiếp xúc. Các dây đo cần được trải tách biệt, không để xoắn hoặc tiếp xúc chéo gây ảnh hưởng bởi cảm ứng điện từ.

Trước khi nhấn nút kiểm tra, người dùng nên chuyển máy sang chức năng EARTH VOLTAGE để đo điện áp giữa cực E và P. Khi điện áp đất cao hơn mức cho phép trong hướng dẫn của hãng, cần xác định và giảm nguồn gây điện áp trước khi tiếp tục đo điện trở.

Đo giản lược bằng phương pháp 2 cực

Phương pháp đo điện trở đất 2 cực được sử dụng khi không thể đóng hai cọc tiếp địa phụ. Người vận hành nối cực E với điện cực cần kiểm tra, đồng thời nối chung hai cực P và C đến một điểm tiếp địa tham chiếu có điện trở thấp, chẳng hạn hệ thống tiếp địa chung phù hợp.

Giá trị hiển thị trong phép đo giản lược là tổng điện trở của điện cực cần đo và điện trở của điểm tiếp địa tham chiếu. Vì vậy, phương pháp này thuận tiện cho kiểm tra nhanh nhưng độ chính xác phụ thuộc vào chất lượng của điểm tiếp địa được dùng làm chuẩn.

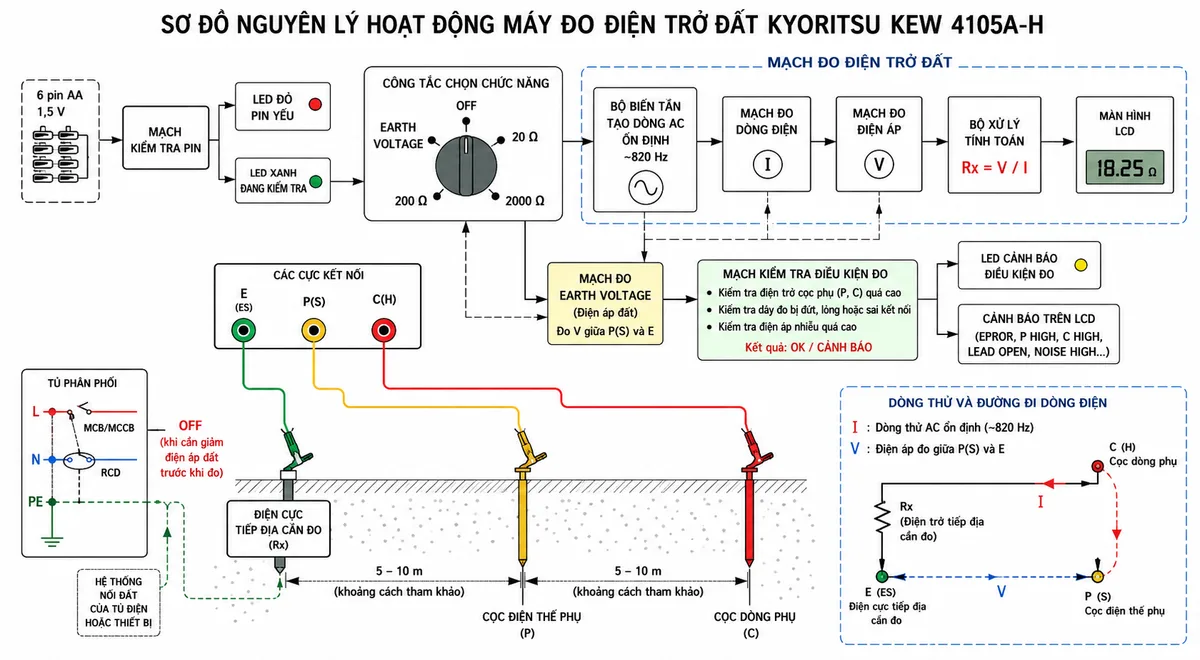

Nguyên lý đo điện trở đất

Nguyên lý hoạt động của KEW 4105A-H dựa trên phương pháp sụt áp. Máy tạo một dòng điện xoay chiều ổn định I chạy từ cực C qua cọc dòng phụ, vùng đất khảo sát và điện cực tiếp địa cần đo, sau đó trở về cực E.

Cọc P lấy điện thế tại một vị trí nằm giữa điện cực cần đo và cọc dòng. Mạch đo điện áp xác định giá trị V giữa cực P và E, trong khi mạch dòng điện giám sát dòng thử I. Từ hai đại lượng này, thiết bị xác định điện trở tiếp địa theo quan hệ Rx bằng V chia I và hiển thị trực tiếp kết quả trên màn hình LCD.

Việc sử dụng dòng thử AC có tần số khác với tần số điện lưới giúp giảm ảnh hưởng của dòng điện một chiều trong đất và nhiễu từ hệ thống điện. Mạch kiểm tra cọc phụ đồng thời giám sát điều kiện tiếp xúc của cọc P và C; máy sẽ cảnh báo nếu điện trở cọc phụ quá lớn hoặc đường dây đo không được kết nối đúng.

Quy trình đo cơ bản

• Kiểm tra tình trạng máy, pin, dây đo, đầu kẹp và cọc phụ trước khi sử dụng.
• Kết nối dây đo đúng màu và đúng các cực E, P và C trên máy.
• Đóng hai cọc phụ thành một đường thẳng với điện cực cần kiểm tra; giữ khoảng cách phù hợp giữa các vị trí.
• Chuyển sang chức năng đo điện áp đất và xác nhận điện áp nằm trong điều kiện cho phép.
• Chọn thang điện trở cao nhất, nhấn nút PRESS TO TEST và quan sát kết quả.
• Nếu giá trị thấp, chuyển dần xuống thang đo nhỏ hơn để có độ phân giải tốt hơn.
• Nếu máy cảnh báo cọc phụ, kiểm tra lại dây nối, đóng cọc sâu hơn, thay đổi vị trí hoặc làm ẩm vùng đất xung quanh cọc.
• Sau khi hoàn tất, nhả nút kiểm tra, chuyển công tắc về OFF và thu dây đo theo đúng thứ tự.

Ứng dụng thực tế

• Đo điện trở hệ thống tiếp địa chống sét của nhà ở, nhà xưởng, kho hàng và công trình xây dựng.
• Kiểm tra tiếp địa an toàn cho tủ điện, trạm phân phối, máy biến áp và máy phát điện.
• Nghiệm thu điện cực nối đất sau khi thi công mới hoặc cải tạo hệ thống.
• Kiểm tra định kỳ hệ thống PE của dây chuyền sản xuất, máy móc và thiết bị điện công nghiệp.
• Đánh giá sự thay đổi điện trở tiếp địa do đất khô, ăn mòn điện cực hoặc mối nối bị suy giảm.
• Phục vụ công tác bảo trì điện, an toàn lao động và kiểm định hệ thống chống sét.

4) Cam kết và nơi mua Máy đo điện trở đất KEW 4105A-H

Khi chọn mua máy đo điện trở đất Kyoritsu chính hãng, khách hàng cần kiểm tra đúng mã KEW 4105A-H, phiên bản hộp cứng, tem nhận diện, số máy và bộ phụ kiện đi kèm. Việc sử dụng đúng dây đo và cọc phụ của hãng giúp bảo đảm khả năng kết nối, độ an toàn và độ tin cậy của kết quả đo.

thietbicodien hỗ trợ khách hàng lựa chọn đúng phiên bản sản phẩm, kiểm tra danh mục phụ kiện, hướng dẫn sử dụng cơ bản và cung cấp chính sách bảo hành theo sản phẩm thực tế. Để nhận tư vấn, báo giá và đặt mua KYORITSU KEW 4105A-H chính hãng, hãy truy cập thietbicodien.

Câu hỏi thường gặp (FAQ)

KEW 4105A-H có những chức năng đo nào?

Máy có chức năng đo điện trở tiếp địa bằng phương pháp chính xác 3 cực, phương pháp giản lược 2 cực và đo điện áp đất AC. Các chức năng này đáp ứng phần lớn nhu cầu kiểm tra hệ thống nối đất dân dụng và công nghiệp.

KEW 4105A-H khác KEW 4105A ở điểm nào?

Hai phiên bản có chức năng và đặc tính đo tương đương. Điểm khác biệt chính là KEW 4105A-H sử dụng hộp đựng cứng, trong khi KEW 4105A tiêu chuẩn được giới thiệu dưới dạng phiên bản hộp mềm.

Khi nào nên sử dụng phương pháp đo 3 cực?

Phương pháp 3 cực nên được ưu tiên khi có đủ không gian để đóng cọc điện thế và cọc dòng. Đây là phương pháp phù hợp cho nghiệm thu, kiểm tra định kỳ và các phép đo cần đánh giá chính xác điện trở của điện cực tiếp địa.

Khi nào có thể dùng phương pháp đo 2 cực?

Phương pháp 2 cực phù hợp khi khu vực đo không cho phép đóng cọc phụ, chẳng hạn bên trong công trình hoặc khu vực đã lát nền. Người dùng cần có một điểm tiếp địa tham chiếu đáng tin cậy và lưu ý rằng điện trở của điểm tham chiếu được cộng vào kết quả hiển thị.

Vì sao phải đo điện áp đất trước khi đo điện trở?

Điện áp tồn tại giữa điện cực tiếp địa và đất có thể gây nhiễu, làm kết quả điện trở sai lệch hoặc khiến phép đo không ổn định. Do đó, người vận hành cần kiểm tra EARTH VOLTAGE và xử lý nguồn gây điện áp nếu giá trị vượt ngưỡng hướng dẫn.

Máy cảnh báo cọc tiếp địa phụ có nghĩa là gì?

Cảnh báo này thường xuất hiện khi cọc P hoặc C tiếp xúc với đất không tốt, điện trở cọc quá cao, dây đo bị lỏng hoặc kết nối sai. Cần kiểm tra lại đầu nối, đóng cọc sâu hơn, thay đổi vị trí hoặc làm ẩm khu vực cắm cọc.

KEW 4105A-H có phù hợp để đo hệ thống chống sét không?

Có. Thiết bị phù hợp để kiểm tra điện trở của cọc tiếp địa, bãi tiếp địa và hệ thống nối đất chống sét tại nhà ở, tòa nhà, nhà xưởng, trạm điện và các công trình công nghiệp.
