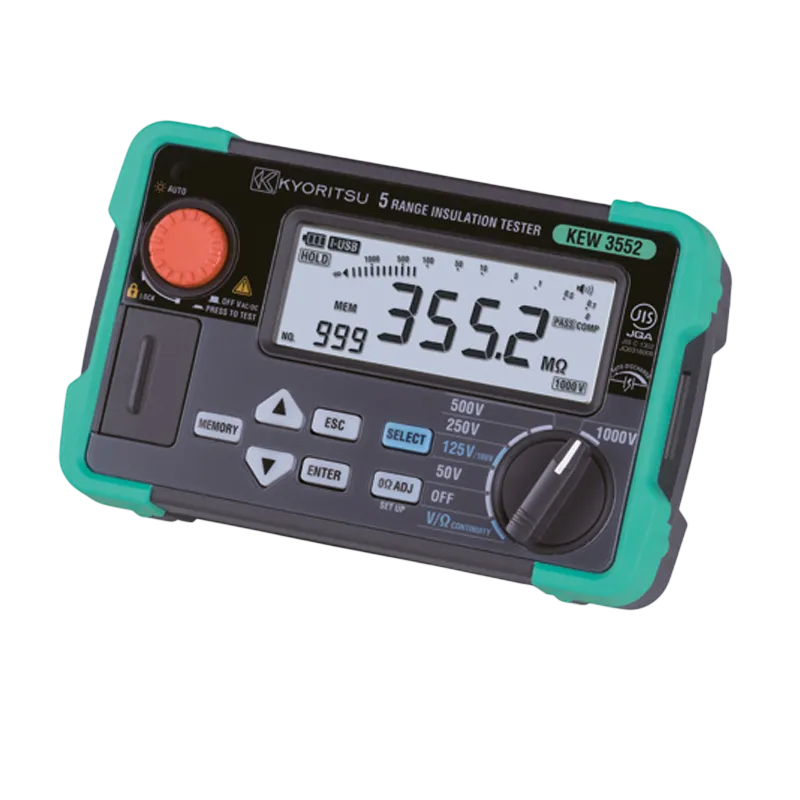

Máy đo điện trở cách điện KYORITSU KEW 3552

1. Giới thiệu Máy đo điện trở cách điện KYORITSU KEW 3552

Máy đo điện trở cách điện KYORITSU KEW 3552 là thiết bị đo kỹ thuật số đa chức năng dùng để kiểm tra điện trở cách điện, điện trở thấp, tính liên tục và điện áp AC/DC trong công tác lắp đặt, nghiệm thu và bảo trì hệ thống điện. Máy hỗ trợ sáu mức điện áp thử từ 50 V đến 1.000 V, phù hợp với nhiều loại cáp điện, động cơ, tủ điện, thiết bị điều khiển và mạch phân phối hạ áp.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, chuyên phát triển các dòng máy đo phục vụ kiểm tra an toàn điện, vận hành và bảo dưỡng công nghiệp. Model KEW 3552 được thiết kế theo hướng nhỏ gọn, phản hồi nhanh, dễ thao tác tại hiện trường và có bộ nhớ tích hợp để quản lý kết quả đo.

So với phiên bản tiêu chuẩn KEW 3551, KEW 3552 được bổ sung bộ nhớ, đồng hồ thời gian, chức năng tính DAR/PI và khả năng truyền dữ liệu sang máy tính thông qua bộ chuyển đổi tùy chọn. Model này không tích hợp Bluetooth; tính năng Bluetooth thuộc phiên bản KEW 3552BT.

2. Ưu điểm và tính năng nổi bật của KYORITSU KEW 3552

• Đo điện trở cách điện 6 dải điện áp gồm 50 V, 100 V, 125 V, 250 V, 500 V và 1.000 V, đáp ứng nhiều tiêu chuẩn kiểm tra thiết bị điện.
• Cho kết quả đo điện trở cách điện sau khoảng 0,5 giây, giúp rút ngắn thời gian kiểm tra tại công trình.
• Dải đo cách điện đến 40 GΩ, trong đó dải mở rộng đạt 20 GΩ ở điện áp thử 500 V và 40 GΩ ở điện áp thử 1.000 V.
• Tự động tính và hiển thị chỉ số hấp thụ điện môi DAR cùng chỉ số phân cực PI trong các phép đo cách điện kéo dài.
• Chức năng đánh giá PASS/FAIL với giá trị tham chiếu có thể cài đặt; đèn nền đổi màu giúp nhận biết nhanh trạng thái cách điện.
• Bộ nhớ lưu đến 1.000 kết quả đo, kèm thông tin thời gian để thuận tiện truy xuất và lập báo cáo.
• Hỗ trợ truyền dữ liệu đã lưu sang máy tính bằng bộ chuyển đổi quang–USB MODEL 8212-USB tùy chọn và phần mềm KEW Report.
• Đo thông mạch với dòng thử từ 200 mA, có chức năng 0Ω ADJ bù điện trở của dây đo.
• Đo điện áp AC và DC đến 600 V với khả năng tự động nhận dạng loại điện áp.
• Cảnh báo mạch đang có điện bằng biểu tượng, còi và đèn nền đỏ; máy không cho thực hiện phép đo điện trở cách điện khi phát hiện điện áp nguy hiểm.
• Tự động phóng điện cho điện tích còn lưu trong đối tượng sau khi kết thúc phép đo cách điện.
• Đèn chiếu điểm đo và đèn nền LCD được điều khiển theo độ sáng môi trường, hỗ trợ làm việc trong tủ điện hoặc khu vực thiếu sáng.
• Nút TEST có thể khóa để thực hiện phép đo liên tục mà không cần giữ nút bằng tay.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử cách điện	50 V, 100 V, 125 V, 250 V, 500 V, 1.000 V DC
Dải đo điện trở cách điện	Tự động chuyển thang; tối đa 20 GΩ tại 500 V và 40 GΩ tại 1.000 V
Độ chính xác tại dải đo hiệu dụng thứ nhất	±2% giá trị đọc ±2 chữ số
Dòng đo cách điện định mức	1,0 đến 1,1 mA
Dòng ngắn mạch đầu ra	Tối đa 1,5 mA
Dải đo điện trở thấp	40,00 Ω, 400,0 Ω và 4.000 Ω
Dòng kiểm tra thông mạch	Từ 200 mA tại điện trở không quá 2 Ω
Điện áp hở mạch khi đo điện trở thấp	5 V DC, phạm vi 4 đến 6,9 V
Dải đo điện áp AC	2,0 đến 600 V AC, tần số 45 đến 65 Hz
Dải đo điện áp DC	±2,0 đến ±600 V DC
Bộ nhớ	Tối đa 1.000 kết quả đo
Giao tiếp dữ liệu	Truyền sang máy tính qua bộ chuyển đổi MODEL 8212-USB tùy chọn
Tiêu chuẩn an toàn	CAT III 600 V, CAT IV 300 V; IEC 61010 và IEC 61557
Cấp bảo vệ	IP40
Nguồn cấp	4 pin AA LR6/R6, 1,5 V
Kích thước và khối lượng	97 x 156 x 46 mm; khoảng 490 g gồm pin

3. Chức năng, nguyên lý hoạt động và ứng dụng

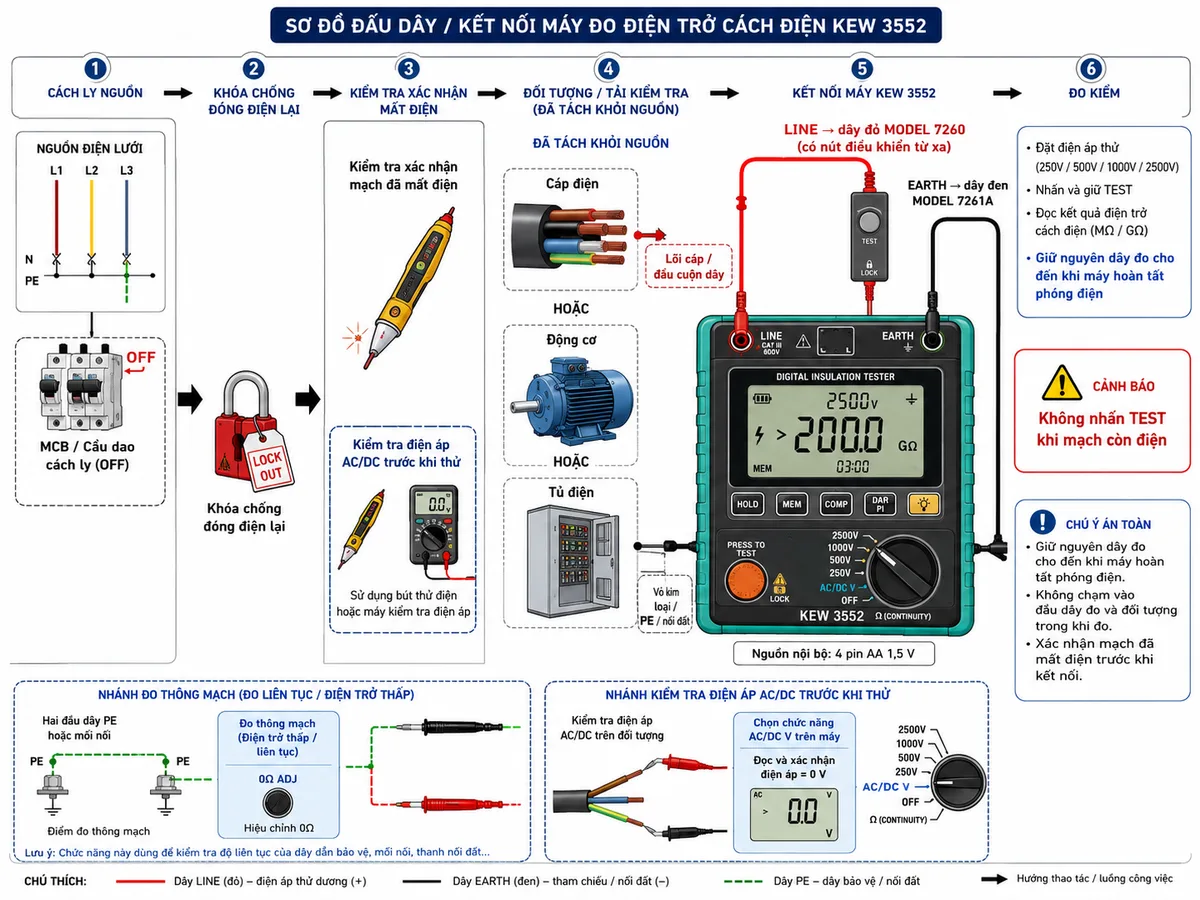

Sơ đồ đấu dây và kết nối KEW 3552

Trước khi đo điện trở cách điện hoặc thông mạch, nguồn điện cấp cho đối tượng phải được ngắt bằng MCB, MCCB hoặc cầu dao cách ly. Người vận hành cần khóa chống đóng điện lại, xác nhận mạch đã mất điện và tách các thiết bị điện tử nhạy cảm khỏi điện áp thử.

Trong phép đo cách điện, dây đen tại cọc EARTH thường được nối trước với vỏ kim loại, dây PE hoặc điểm tham chiếu nối đất. Dây đỏ tại cọc LINE được đặt lên phần dẫn điện cần kiểm tra. Sau khi chọn đúng điện áp thử, người vận hành nhấn nút TEST trên máy hoặc nút điều khiển từ xa trên dây đo đỏ.

Đối với phép đo thông mạch, hai đầu đo được nối vào hai đầu của dây bảo vệ, dây liên kết đẳng thế hoặc mối nối cần kiểm tra. Trước khi đo, chập hai đầu que đo và sử dụng chức năng 0Ω ADJ để loại trừ điện trở của dây đo khỏi kết quả.

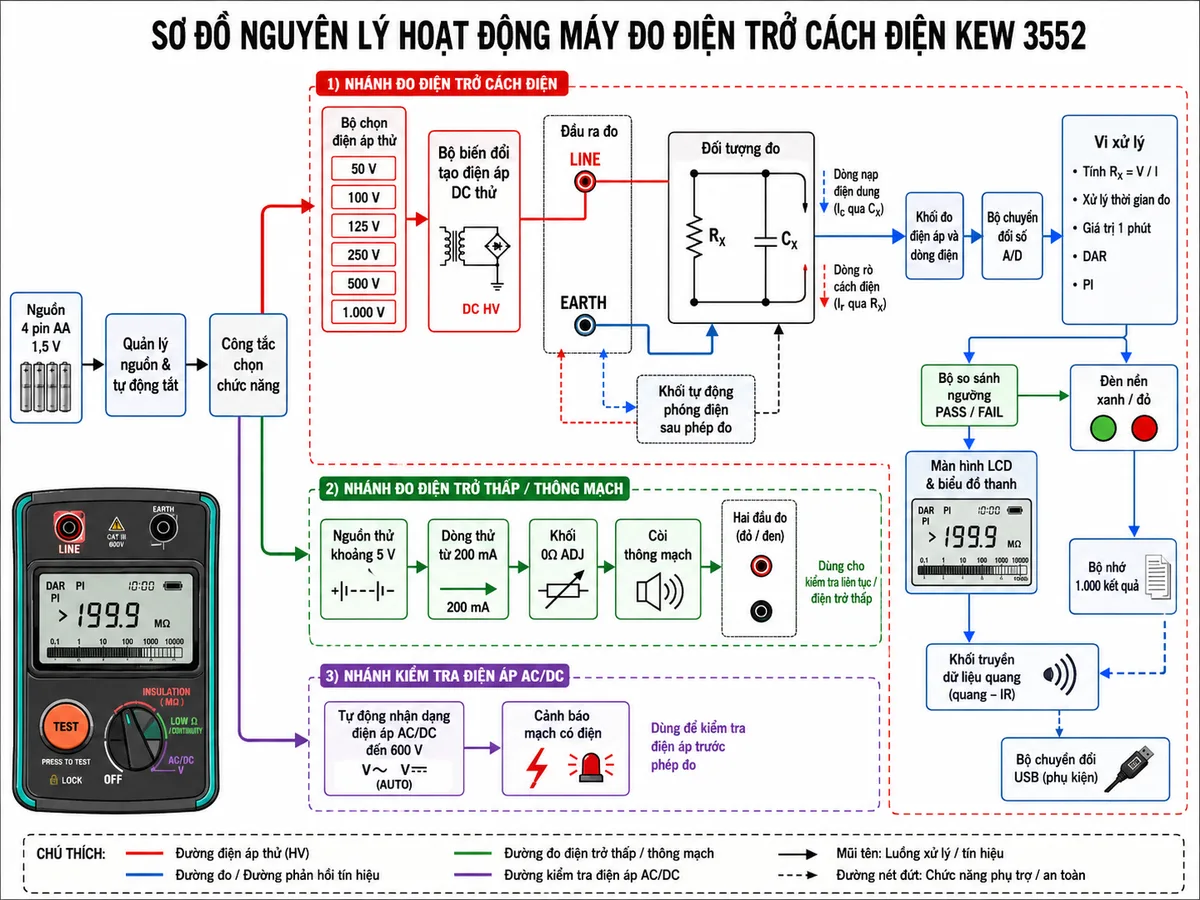

Nguyên lý đo điện trở cách điện

Khi bắt đầu phép đo, mạch biến đổi bên trong máy tạo ra điện áp DC theo mức đã chọn và đưa điện áp này đến đối tượng qua hai cọc LINE và EARTH. Máy đồng thời đo điện áp thực tế và dòng điện rò đi qua lớp cách điện, sau đó bộ xử lý tính điện trở cách điện theo quan hệ giữa điện áp và dòng điện.

Trong thực tế, đối tượng cách điện không chỉ có điện trở rò mà còn có điện dung ký sinh. Vì vậy, ở thời điểm bắt đầu đo sẽ xuất hiện dòng nạp điện dung, sau đó dòng giảm dần và tiến tới giá trị ổn định. KEW 3552 theo dõi sự thay đổi của điện trở theo thời gian để tự động tính DAR và PI, hỗ trợ đánh giá sâu hơn tình trạng khô, sạch và mức suy giảm của vật liệu cách điện.

Khi phép đo kết thúc, mạch tự động phóng điện sẽ dẫn điện tích còn lưu trong cáp, cuộn dây hoặc tụ ký sinh về mức an toàn. Người sử dụng phải tiếp tục giữ dây đo kết nối cho đến khi biểu tượng cảnh báo và tín hiệu phóng điện trên màn hình biến mất.

Ứng dụng thực tế

• Kiểm tra cách điện giữa dây pha, dây trung tính và dây bảo vệ PE trong hệ thống điện.
• Đo cách điện cáp nguồn, cáp điều khiển và hệ thống dây dẫn sau lắp đặt hoặc sửa chữa.
• Đánh giá cách điện cuộn dây động cơ, máy phát, máy biến áp và cuộn hút thiết bị đóng cắt trong phạm vi điện áp thử phù hợp.
• Kiểm tra tủ phân phối, tủ điều khiển, contactor, cầu dao và thiết bị điện công nghiệp.
• Đo điện trở dây PE, mối nối đất bảo vệ và liên kết đẳng thế bằng dòng thử 200 mA.
• Phát hiện điện áp AC/DC trên mạch trước khi tiến hành đo cách điện hoặc thông mạch.
• Lưu trữ kết quả phục vụ nghiệm thu, bảo trì định kỳ, lập hồ sơ an toàn điện và phân tích xu hướng suy giảm cách điện.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua máy đo điện trở cách điện Kyoritsu 1.000 V có bộ nhớ, đo thông mạch 200 mA và hỗ trợ phân tích DAR/PI có thể lựa chọn KEW 3552 cho công việc kiểm tra điện chuyên nghiệp.

thietbicodien cung cấp sản phẩm chính hãng, tư vấn lựa chọn đúng model, hỗ trợ kiểm tra phụ kiện, hướng dẫn sử dụng và cung cấp thông tin kỹ thuật phục vụ nghiệm thu, vận hành và bảo trì hệ thống điện. Liên hệ mua KYORITSU KEW 3552 chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

KEW 3552 có những mức điện áp thử cách điện nào?

KEW 3552 có sáu mức điện áp thử gồm 50 V, 100 V, 125 V, 250 V, 500 V và 1.000 V DC. Người sử dụng cần chọn điện áp phù hợp với điện áp định mức và hướng dẫn của thiết bị cần kiểm tra.

KEW 3552 đo được điện trở cách điện tối đa bao nhiêu?

Máy hỗ trợ dải mở rộng đến 20 GΩ khi thử ở 500 V và đến 40 GΩ khi thử ở 1.000 V, phù hợp với các đối tượng có chất lượng cách điện cao.

KEW 3552 có đo thông mạch được không?

Có. Máy đo điện trở thấp theo các thang 40,00 Ω, 400,0 Ω và 4.000 Ω, đồng thời cấp dòng thử từ 200 mA cho đối tượng có điện trở không quá 2 Ω. Chức năng 0Ω ADJ giúp bù điện trở dây đo.

KEW 3552 có thể tính chỉ số PI và DAR không?

Có. Máy tự động tính DAR từ giá trị điện trở tại 15 giây và 1 phút, đồng thời tính PI từ giá trị điện trở tại 1 phút và 10 phút. Các chỉ số này hỗ trợ đánh giá xu hướng hấp thụ và phân cực của vật liệu cách điện.

KEW 3552 có Bluetooth không?

Không. KEW 3552 có bộ nhớ và truyền dữ liệu sang máy tính thông qua bộ chuyển đổi MODEL 8212-USB tùy chọn. Phiên bản có thêm kết nối Bluetooth là KEW 3552BT.

Bộ nhớ của KEW 3552 lưu được bao nhiêu kết quả?

Bộ nhớ trong lưu tối đa 1.000 kết quả đo. Dữ liệu có thể được gọi lại trên máy hoặc truyền sang máy tính để quản lý và lập báo cáo.

Có được đo điện trở cách điện khi mạch đang mang điện không?

Không. Phép đo cách điện và thông mạch phải được thực hiện khi đối tượng đã ngắt nguồn. Khi phát hiện điện áp từ khoảng 30 V trở lên, máy sẽ phát cảnh báo và khóa phép đo điện trở cách điện để giảm nguy cơ thao tác sai.

Tại sao phải chờ máy phóng điện sau khi đo?

Cáp điện, cuộn dây và các thiết bị có điện dung có thể tích trữ điện áp sau khi thử cách điện. Cần giữ nguyên dây đo cho đến khi cảnh báo phóng điện biến mất, sau đó mới được chạm vào đối tượng hoặc tháo dây đo.
