1. Giới thiệu Máy đo đa năng KYORITSU KEW 6010B

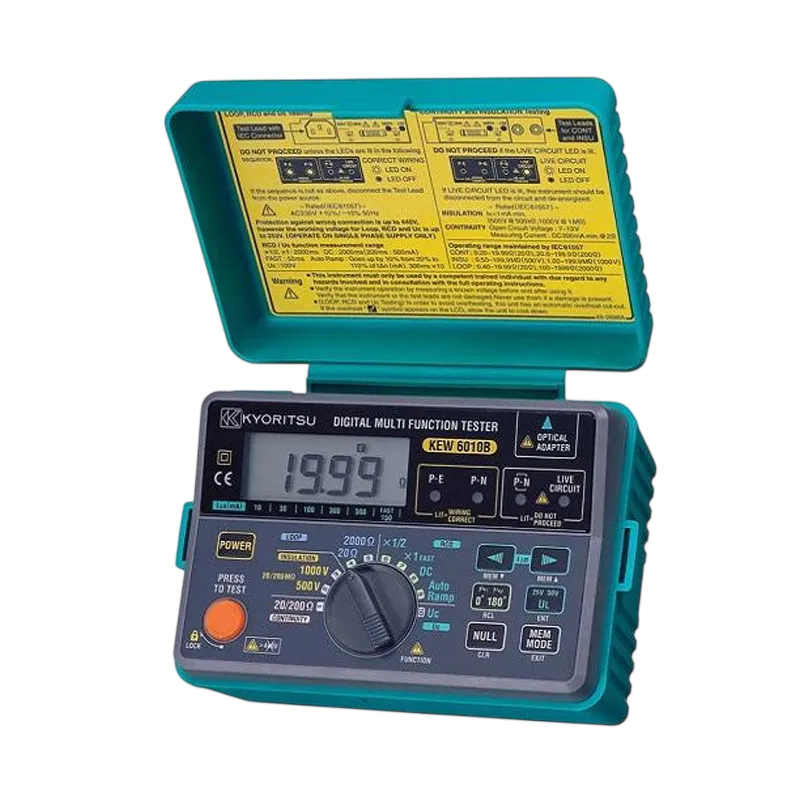

Máy đo đa năng KYORITSU KEW 6010B là thiết bị kiểm tra hệ thống điện hạ áp tích hợp nhiều phép đo cần thiết cho công tác lắp đặt, nghiệm thu và bảo trì điện. Thay vì phải sử dụng riêng máy đo thông mạch, máy đo cách điện, máy đo trở kháng vòng lặp và máy kiểm tra RCD, kỹ thuật viên có thể thực hiện các phép kiểm tra này trên cùng một thiết bị.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, chuyên phát triển các dụng cụ phục vụ kiểm tra an toàn điện, bảo trì công nghiệp và đánh giá chất lượng hệ thống điện. Model KEW 6010B được thiết kế theo các yêu cầu của IEC 61010-1 và IEC 61557, phù hợp với môi trường làm việc chuyên nghiệp tại tủ phân phối, ổ cắm, mạch nhánh và hệ thống điện dân dụng hoặc thương mại.

Sản phẩm đặc biệt hữu ích cho thợ điện, kỹ sư M&E, đơn vị kiểm định, đội bảo trì nhà máy và nhà thầu cơ điện cần kiểm tra đồng bộ nhiều hạng mục trên hệ thống điện một pha 230 V.

2. Ưu điểm và tính năng nổi bật

Tích hợp nhiều phép kiểm tra trong một thiết bị

KEW 6010B thực hiện sáu nhóm chức năng gồm đo thông mạch, đo điện trở cách điện 500 V và 1.000 V, đo trở kháng vòng sự cố, kiểm tra thời gian tác động RCD, đo điện áp tiếp xúc Uc và cảnh báo điện áp lưới trong các chế độ Loop, RCD hoặc Uc.

Đo thông mạch với dòng thử lớn

Chế độ thông mạch cung cấp dòng ngắn mạch lớn hơn 200 mA, đáp ứng yêu cầu kiểm tra dây dẫn bảo vệ và liên kết đẳng thế. Chức năng AUTO NULL bù điện trở dây đo tự động loại trừ điện trở của que đo, giúp kết quả phản ánh chính xác hơn điện trở của dây PE, mối nối hoặc đoạn mạch cần kiểm tra.

Kiểm tra cách điện ở hai điện áp thử

Thiết bị tạo điện áp thử DC 500 V hoặc 1.000 V để đánh giá tình trạng cách điện của dây dẫn, cáp điện, cuộn dây và thiết bị điện. Sau khi phép đo kết thúc, điện tích còn lưu trong tải có tính điện dung được máy tự động xả, hỗ trợ giảm nguy cơ điện giật khi tháo dây đo.

Kiểm tra Loop bằng hai mức dòng thử

Chức năng đo trở kháng vòng lặp Loop giúp xác định tổng trở đường đi của dòng sự cố từ dây pha qua hệ thống nối đất và trở về nguồn. Thang 20 Ω sử dụng xung dòng thử lớn trong thời gian ngắn, trong khi thang 2.000 Ω dùng dòng thử thấp khoảng 15 mA để hạn chế làm tác động RCD 30 mA đang lắp trên mạch.

Kiểm tra nhiều loại RCD

KEW 6010B hỗ trợ các phép thử RCD tại mức 1/2 lần và 1 lần dòng tác động định mức, kiểm tra nhanh, thử RCD nhạy với dòng DC và chế độ Auto Ramp. Người dùng có thể chọn góc pha bắt đầu 0° hoặc 180° nhằm đánh giá thiết bị bảo vệ ở các điều kiện khác nhau.

Bộ nhớ và truyền dữ liệu

Bộ nhớ 300 kết quả đo cho phép lưu lại dữ liệu tại hiện trường để xem lại khi lập biên bản nghiệm thu hoặc hồ sơ bảo trì. Khi sử dụng bộ chuyển đổi quang MODEL 8212-USB và phần mềm KEW Report, dữ liệu có thể được chuyển sang máy tính để quản lý và lập báo cáo.

Thông số và đặc tính kỹ thuật tiêu biểu

Hạng mục	Đặc tính
Phép đo thông mạch	Thang 20 Ω và 200 Ω, tự động chuyển thang
Điện áp hở mạch khi đo thông mạch	Lớn hơn 6 V DC
Dòng ngắn mạch khi đo thông mạch	Lớn hơn 200 mA tại tải 2 Ω
Đo điện trở cách điện	Thang 20 MΩ và 200 MΩ, tự động chuyển thang
Điện áp thử cách điện	500 V DC và 1.000 V DC
Trở kháng vòng lặp	Thang 20 Ω và 2.000 Ω
Dòng thử Loop	25 A trong 10 ms ở thang 20 Ω; tối đa 15 mA trong 350 ms ở thang 2.000 Ω
Dòng thử RCD định mức	10 mA, 30 mA, 100 mA, 300 mA và 500 mA
Chế độ thử RCD	1/2 lần, 1 lần, Fast, DC và Auto Ramp
Đo điện áp tiếp xúc Uc	Thang đo đến 100 V; lựa chọn giới hạn 25 V hoặc 50 V
Điện áp làm việc cho Loop, RCD và Uc	230 V AC, 50 Hz, dung sai nguồn +10%/-15%
Bộ nhớ	Lưu tối đa 300 kết quả đo
Nguồn cấp	8 pin R6 hoặc LR6 kích thước AA
Cấp bảo vệ và an toàn	IP40; CAT III 300 V; cấp ô nhiễm 2
Kích thước và khối lượng	175 × 115 × 86 mm; khoảng 840 g gồm pin

3. Chức năng, nguyên lý hoạt động và ứng dụng

Sơ đồ kết nối theo từng phép đo

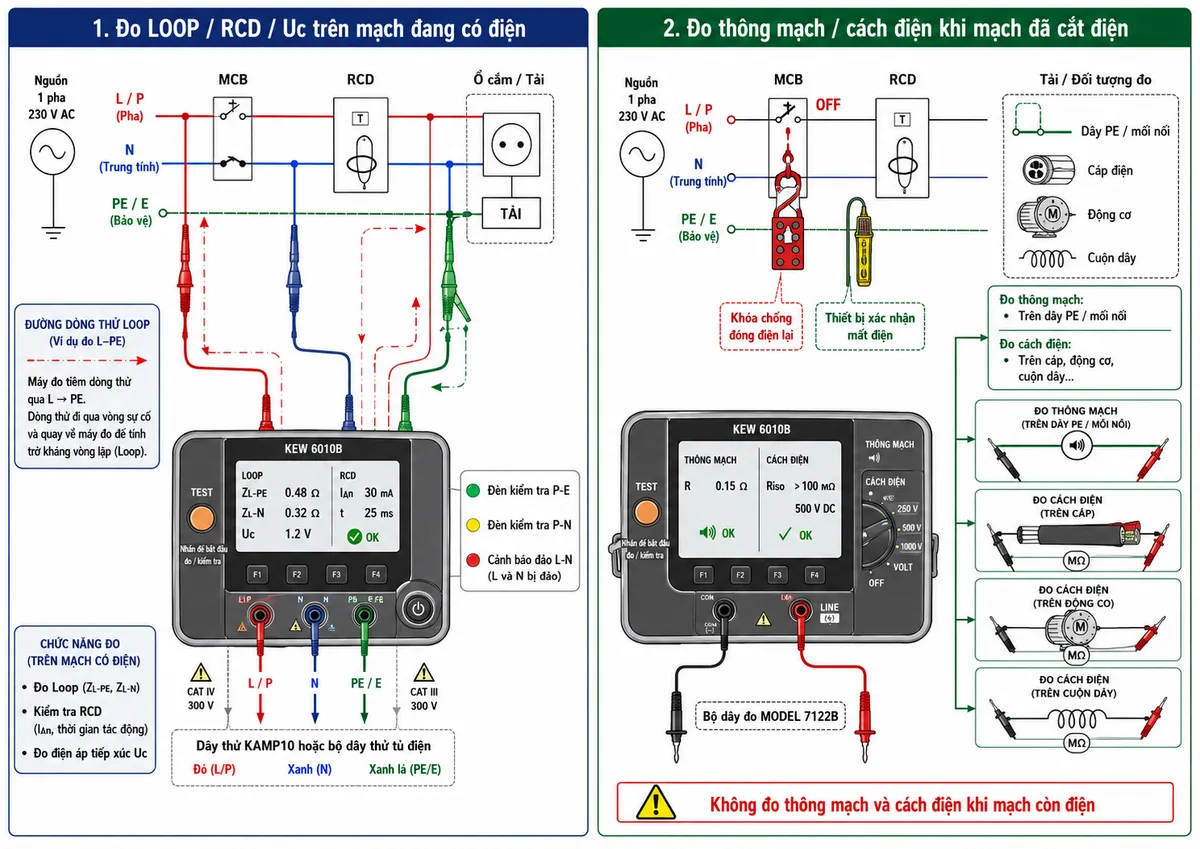

KEW 6010B sử dụng hai phương thức kết nối. Khi đo Loop, RCD và Uc, thiết bị được nối với mạch một pha 230 V đang có điện thông qua dây thử có đầu cắm IEC hoặc bộ dây thử tủ điện, tương ứng với các dây pha L, trung tính N và bảo vệ PE. Các đèn P-E, P-N và đèn báo đảo cực hỗ trợ người dùng nhận biết trạng thái đấu nối trước khi bắt đầu phép thử.

Đối với phép đo thông mạch và cách điện, nguồn điện phải được cô lập hoàn toàn. MCB hoặc cầu dao cần đặt ở trạng thái OFF, khóa chống đóng điện lại khi cần thiết và xác nhận mạch đã mất điện trước khi nối hai đầu đo chuyên dụng vào dây dẫn hoặc thiết bị cần kiểm tra.

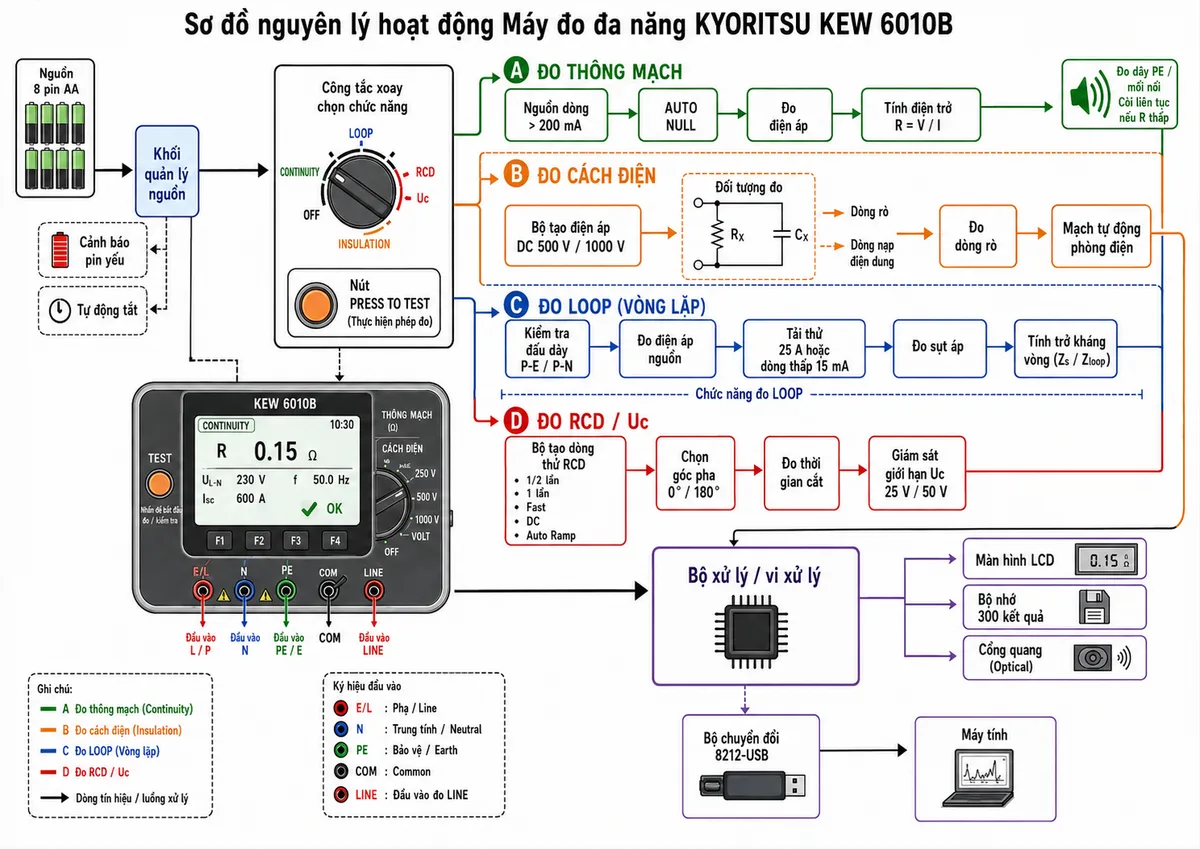

Nguyên lý đo thông mạch

Máy cấp một dòng DC lớn hơn 200 mA qua dây dẫn cần kiểm tra và đo điện áp rơi giữa hai đầu đối tượng. Bộ xử lý tính điện trở theo quan hệ R = V/I rồi hiển thị kết quả trên màn hình LCD. Trước khi đo, người dùng chập hai đầu que và kích hoạt AUTO NULL để lưu giá trị điện trở dây đo; giá trị này được tự động trừ khỏi kết quả tiếp theo.

Nguyên lý đo điện trở cách điện

Ở chế độ cách điện, bộ biến đổi bên trong tạo điện áp DC 500 V hoặc 1.000 V và đặt điện áp này lên đối tượng đã được tách khỏi nguồn. Máy đo dòng rò chạy qua lớp cách điện, sau đó tính điện trở cách điện từ điện áp thử và dòng điện đo được. Khi nhả nút TEST, mạch xả tự động làm giảm điện tích còn lưu trong cáp, cuộn dây hoặc tải có điện dung.

Nguyên lý đo trở kháng vòng lặp

Khi đo Loop, máy tạo một tải thử trong khoảng thời gian ngắn và theo dõi sự thay đổi điện áp của nguồn. Từ độ sụt áp và dòng thử đã biết, thiết bị tính tổng trở vòng sự cố. Kết quả giúp kỹ thuật viên đánh giá dòng sự cố có đủ lớn để cầu chì, MCB hoặc thiết bị bảo vệ cắt mạch trong thời gian yêu cầu hay không.

Nguyên lý kiểm tra RCD và điện áp tiếp xúc

Trong phép thử RCD, KEW 6010B tạo dòng rò có kiểm soát từ dây pha về dây bảo vệ và đo thời gian từ lúc bắt đầu thử đến khi RCD ngắt nguồn. Chế độ 1/2 lần dòng định mức được dùng để kiểm tra RCD không tác động sai, trong khi chế độ 1 lần, Fast, DC hoặc Auto Ramp hỗ trợ đánh giá khả năng tác động ở các điều kiện thử khác nhau.

Chức năng đo điện áp tiếp xúc Uc đánh giá điện áp có thể xuất hiện trên phần dẫn điện có thể chạm tới khi có dòng rò. Máy cho phép chọn giới hạn 25 V hoặc 50 V và ngăn phép thử RCD tiếp tục khi điện áp tiếp xúc dự kiến vượt giới hạn đã cài đặt.

Ứng dụng thực tế

• Kiểm tra dây PE, dây liên kết đẳng thế và chất lượng các mối nối bảo vệ.
• Đánh giá điện trở cách điện cáp điện, mạch nhánh, động cơ và thiết bị điện đã tách khỏi nguồn.
• Đo trở kháng vòng sự cố tại ổ cắm, tủ phân phối và các điểm cuối của hệ thống điện.
• Kiểm tra thời gian tác động và dòng tác động của RCD trong quá trình nghiệm thu hoặc bảo trì.
• Đánh giá điện áp tiếp xúc để hỗ trợ kiểm tra mức độ an toàn của hệ thống nối đất.
• Lưu kết quả phục vụ biên bản kiểm tra, hồ sơ bàn giao công trình và báo cáo bảo trì định kỳ.

Lưu ý an toàn khi sử dụng

• Chỉ người đã được đào tạo về an toàn điện và hiểu rõ hướng dẫn vận hành mới được sử dụng thiết bị.
• Phải cô lập nguồn và xác nhận mạch đã mất điện trước khi đo thông mạch hoặc điện trở cách điện.
• Không xoay công tắc chức năng khi máy vẫn đang nối với mạch hoặc khi nút TEST đang được nhấn.
• Không chạm vào phần kim loại hở của hệ thống trong thời gian máy đang thực hiện phép thử.
• Kiểm tra dây đo, cầu chì, pin và hoạt động của máy trên nguồn điện đã biết trước và sau khi sử dụng.
• Chờ quá trình phóng điện hoàn tất trước khi tháo dây sau phép đo cách điện.
