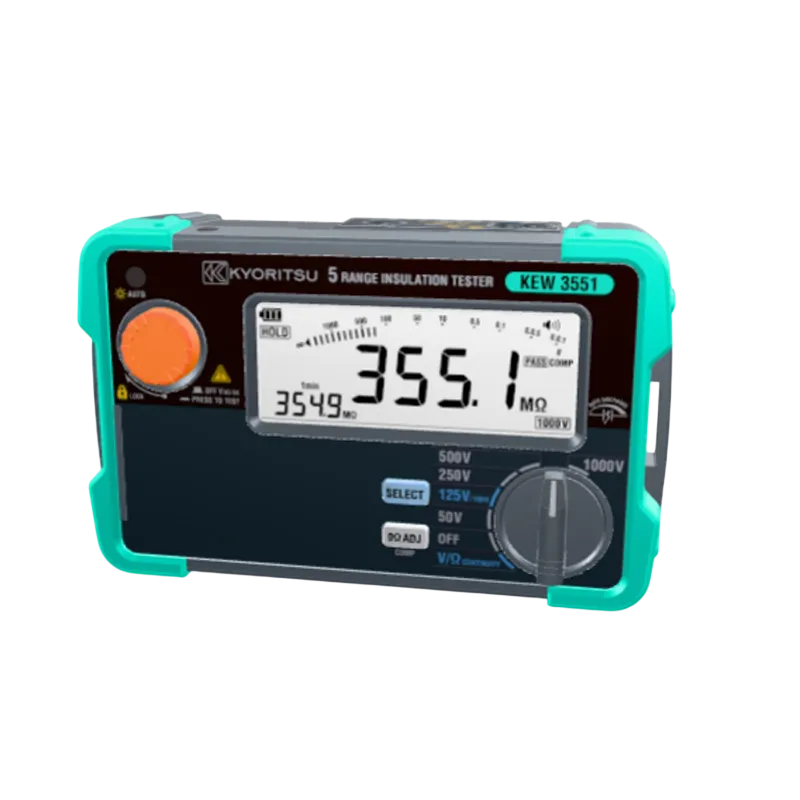

Máy đo điện trở cách điện KYORITSU KEW 3551

1. Giới thiệu Máy đo điện trở cách điện KYORITSU KEW 3551

Máy đo điện trở cách điện KYORITSU KEW 3551 là thiết bị đo kỹ thuật số chuyên dùng để kiểm tra chất lượng cách điện, kiểm tra thông mạch và đo điện áp trong công tác lắp đặt, nghiệm thu, bảo trì hệ thống điện. Thiết bị hỗ trợ nhiều mức điện áp thử, phản hồi kết quả nhanh và có cơ chế cảnh báo trực quan, phù hợp với kỹ thuật viên điện, đơn vị bảo trì nhà máy, nhà thầu cơ điện và bộ phận kiểm định thiết bị.

KEW 3551 là model tiêu chuẩn trong dòng KEW 3551/3552/3552BT. Sản phẩm tập trung vào các chức năng đo tại hiện trường, không tích hợp bộ nhớ, truyền dữ liệu hoặc Bluetooth như hai phiên bản cao hơn. Theo tài liệu chính hãng, thiết bị có thời gian phản hồi khoảng 0,5 giây và sáu dải điện áp thử cách điện.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được hình thành từ năm 1940 và hoạt động chuyên sâu trong lĩnh vực sản xuất, kinh doanh thiết bị đo kiểm điện. Danh mục của hãng bao gồm máy đo cách điện, ampe kìm, đồng hồ vạn năng, máy đo điện trở đất và nhiều thiết bị kiểm tra an toàn điện khác.

2. Ưu điểm và tính năng nổi bật

• Tốc độ đo nhanh, giúp rút ngắn thời gian chờ khi phải kiểm tra liên tục nhiều mạch điện hoặc nhiều thiết bị.
• Đánh giá PASS/FAIL trực quan bằng ký hiệu trên màn hình, màu đèn nền và còi báo, hỗ trợ nhận biết nhanh tình trạng cách điện.
• Đo đa chức năng, kết hợp đo điện trở cách điện, kiểm tra điện trở thấp và đo điện áp AC/DC trong cùng một thiết bị cầm tay.
• Màn hình LCD có biểu đồ thanh, hỗ trợ theo dõi sự thay đổi của điện trở cách điện trong quá trình thử.
• Đèn nền và đèn LED chiếu điểm tự động hoạt động theo ánh sáng môi trường, thuận tiện khi làm việc trong tủ điện hoặc khu vực thiếu sáng.
• Cảnh báo mạch đang mang điện và khóa phép đo cách điện khi phát hiện điện áp nguy hiểm, hạn chế thao tác nhầm trên mạch chưa được cô lập.
• Tự động phóng điện cho điện tích còn lưu trên tải điện dung sau khi kết thúc phép đo cách điện.
• Bù điện trở dây đo bằng chức năng 0Ω ADJ, nâng cao độ tin cậy khi kiểm tra thông mạch và điện trở thấp.
• Đầu dò có công tắc điều khiển từ xa, giúp người vận hành giữ đầu đo ổn định và kích hoạt phép thử thuận tiện hơn.
• Tự động tắt nguồn khi không sử dụng, góp phần tiết kiệm pin trong quá trình làm việc tại hiện trường.

Các tính năng chiếu sáng tự động, cảnh báo mạch có điện, chỉ báo tình trạng cách điện, tự phóng điện và bù điện trở dây đo được mô tả trong hướng dẫn sử dụng chính hãng của sản phẩm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử cách điện	50 V, 100 V, 125 V, 250 V, 500 V, 1.000 V DC
Phạm vi đo lớn nhất theo điện áp thử	100 MΩ, 200 MΩ, 250 MΩ, 500 MΩ, 2.000 MΩ và 4.000 MΩ tương ứng
Độ chính xác tại dải đo hiệu dụng thứ nhất	±2% giá trị đọc ±2 chữ số
Dòng điện định mức khi đo cách điện	1,0–1,1 mA
Dòng ngắn mạch đầu ra khi đo cách điện	Tối đa 1,5 mA
Dải đo điện trở thấp	40,00 Ω / 400,0 Ω / 4.000 Ω, tự động chuyển dải
Độ chính xác đo điện trở thấp	±2,5% giá trị đọc ±8 chữ số
Điện áp hở mạch khi đo điện trở thấp	5 V DC, trong khoảng 4–6,9 V
Dòng ngắn mạch kiểm tra thông mạch	Từ 200 mA trở lên
Đo điện áp	AC 2–600 V, 45–65 Hz; DC ±2–±600 V
Độ chính xác đo điện áp	±1% giá trị đọc ±4 chữ số
Cấp an toàn đo lường	CAT III 600 V / CAT IV 300 V
Cấp bảo vệ vỏ	IP40
Nguồn cấp	4 pin AA LR6/R6, 1,5 V
Kích thước và khối lượng	97 × 156 × 46 mm; khoảng 490 g gồm pin

Thông số trong bảng được đối chiếu từ trang sản phẩm và tài liệu kỹ thuật chính thức của KYORITSU. Riêng model KEW 3551 có phạm vi đo cách điện tối đa 4.000 MΩ; dải 20 GΩ hoặc 40 GΩ chỉ được trang bị trên KEW 3552 và KEW 3552BT.

3. Chức năng, nguyên lý hoạt động và ứng dụng

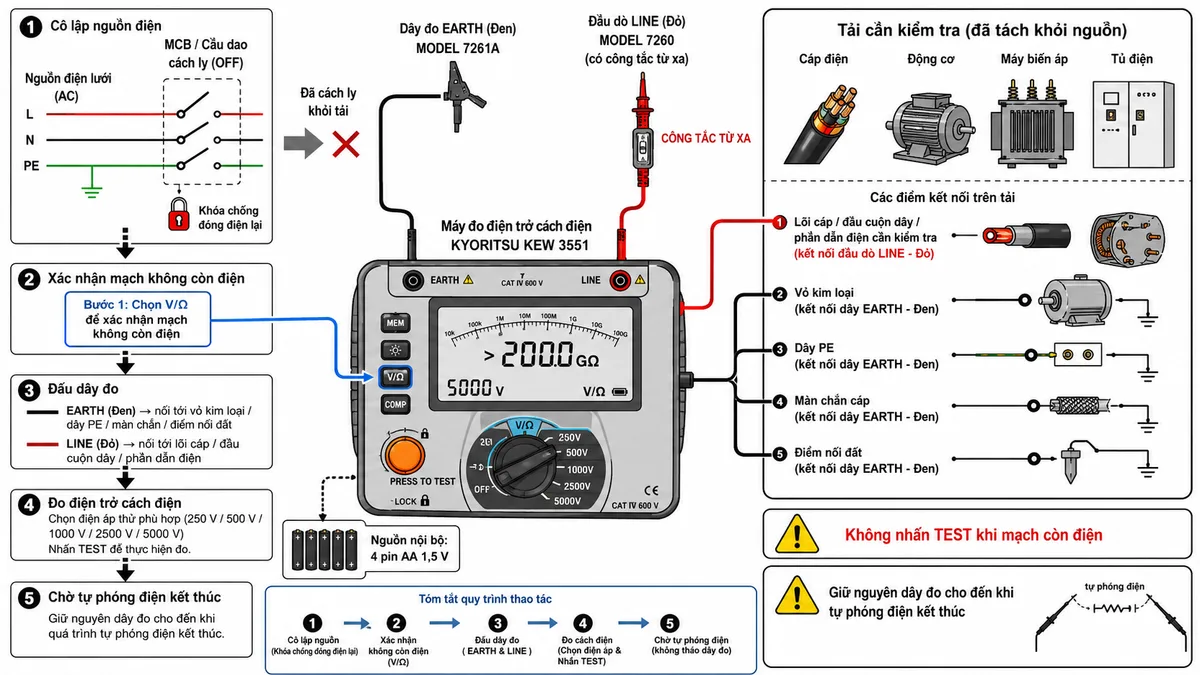

Sơ đồ đấu dây và kết nối KEW 3551

Cách đấu nối và thực hiện phép đo cách điện

Trước khi đo, người vận hành phải ngắt nguồn, đưa thiết bị bảo vệ về trạng thái OFF, cô lập tải và xác nhận mạch không còn điện. Dây màu đen được cắm vào cực EARTH rồi nối với phía tiếp đất, vỏ thiết bị hoặc màn chắn cáp; đầu dò màu đỏ cắm vào cực LINE và nối với phần dẫn điện cần kiểm tra.

Sau khi xác định điện áp thử phù hợp với định mức của đối tượng, người dùng chọn dải đo trên công tắc chức năng rồi nhấn nút TEST hoặc công tắc từ xa trên đầu dò. Nếu máy phát hiện điện áp từ 30 V trở lên, màn hình sẽ nhấp nháy màu đỏ, còi cảnh báo hoạt động và phép đo điện trở cách điện bị khóa.

Khi phép đo kết thúc, cần tiếp tục giữ dây đo kết nối với đối tượng cho đến khi biểu tượng cảnh báo phóng điện biến mất. Không chạm vào đầu đo, lõi cáp hoặc cuộn dây ngay sau phép thử vì tải điện dung có thể vẫn lưu điện tích.

Sơ đồ nguyên lý hoạt động KEW 3551

Nguyên lý đo điện trở cách điện

Ở chế độ đo cách điện, mạch biến đổi bên trong tạo ra điện áp DC thử đã chọn và đưa điện áp này tới đối tượng qua hai cực LINE và EARTH. Máy đồng thời đo điện áp đặt lên lớp cách điện và dòng điện chạy qua đối tượng, sau đó xác định điện trở cách điện theo quan hệ RX = V/I.

Đối tượng thực tế không chỉ có điện trở cách điện mà còn tồn tại điện dung ký sinh. Vì vậy, khi bắt đầu thử sẽ xuất hiện dòng nạp điện dung trước khi kết quả dần ổn định. Màn hình của máy hiển thị giá trị điện trở, biểu đồ thanh và thời gian đã trôi qua để người dùng theo dõi quá trình đo. Bộ đếm thời gian có thể hiển thị đến 99 phút 59 giây.

Sau khi nhả nút TEST, mạch tự động phóng điện sẽ tiêu tán điện tích còn lưu trên đối tượng. Đây là chức năng đặc biệt cần thiết khi kiểm tra cáp dài, động cơ, máy biến áp hoặc các tải có điện dung đáng kể.

Kiểm tra thông mạch và điện trở thấp

Ở chế độ điện trở thấp, máy kiểm tra thông mạch 200 mA đưa dòng thử qua dây dẫn, dây PE, tiếp điểm hoặc mối nối để xác định tính liên tục. Chức năng 0Ω ADJ cho phép triệt tiêu điện trở của chính dây đo trước khi thực hiện phép kiểm tra, nhờ đó kết quả phản ánh chính xác hơn điện trở của đối tượng.

Đo và nhận dạng điện áp AC/DC

Khi đặt công tắc tại vị trí V/Ω, thiết bị có thể tự động nhận dạng điện áp xoay chiều hoặc một chiều. Chức năng này hỗ trợ người dùng xác nhận mạch đã mất điện trước khi chuyển sang đo cách điện; tuy nhiên, nó không thay thế quy trình cô lập nguồn, khóa chống đóng điện lại và kiểm tra an toàn theo quy định tại nơi làm việc.

Ứng dụng thực tế

• Kiểm tra cách điện giữa lõi cáp với đất, giữa các lõi cáp hoặc giữa dây dẫn với màn chắn.
• Đánh giá tình trạng cách điện của động cơ điện, máy phát điện và cuộn dây máy biến áp.
• Kiểm tra tủ điện, bảng phân phối, mạch nhánh và hệ thống dây dẫn sau thi công.
• Kiểm tra dây PE, dây tiếp địa bảo vệ, mối nối và tiếp điểm bằng chức năng điện trở thấp.
• Phục vụ bảo trì phòng ngừa, nghiệm thu hệ thống điện và tìm nguyên nhân gây rò điện hoặc suy giảm cách điện.

4. Cam kết và nơi mua hàng

Để mua Máy đo điện trở cách điện KYORITSU KEW 3551 chính hãng, khách hàng có thể đặt hàng trực tiếp tại thietbicodien. Đội ngũ của chúng tôi hỗ trợ đối chiếu đúng model, tư vấn lựa chọn điện áp thử phù hợp với ứng dụng và kiểm tra thành phần phụ kiện trước khi giao hàng.

thietbicodien hướng tới cung cấp thiết bị đúng thông tin kỹ thuật, nguồn gốc rõ ràng và phù hợp với nhu cầu đo kiểm thực tế của kỹ thuật viên, nhà thầu cơ điện, đơn vị bảo trì và doanh nghiệp công nghiệp.

Câu hỏi thường gặp (FAQ)

KEW 3551 dùng để đo những đại lượng nào?

Thiết bị hỗ trợ ba nhóm chức năng chính: đo điện trở cách điện, kiểm tra điện trở thấp hoặc thông mạch và đo điện áp AC/DC.

KEW 3551 có phù hợp để kiểm tra thiết bị điện hạ áp không?

Có. Máy có nhiều mức điện áp thử để lựa chọn theo định mức và yêu cầu kiểm tra của dây dẫn, cáp điện, động cơ, máy biến áp, tủ điện và thiết bị điện hạ áp. Người dùng phải chọn điện áp thử phù hợp theo hướng dẫn của nhà sản xuất đối tượng được kiểm tra.

Phạm vi đo của KEW 3551 có đạt 40 GΩ không?

Không. Phạm vi đo cách điện lớn nhất của KEW 3551 là 4.000 MΩ, tương đương 4 GΩ. Dải mở rộng đến 40 GΩ thuộc các phiên bản KEW 3552 và KEW 3552BT.

KEW 3551 có chức năng PI và DAR không?

Không. KEW 3551 là phiên bản tiêu chuẩn và không tự động tính PI hoặc DAR. Các chức năng chẩn đoán này được trang bị trên KEW 3552 và KEW 3552BT.

KEW 3551 có bộ nhớ hoặc kết nối Bluetooth không?

Không. Model này không có bộ nhớ, truyền dữ liệu hồng ngoại hoặc Bluetooth. Người dùng cần các chức năng lưu và truyền kết quả có thể cân nhắc phiên bản KEW 3552 hoặc KEW 3552BT.

Có được đo điện trở cách điện khi mạch đang mang điện không?

Không. Mạch và thiết bị phải được ngắt nguồn, cô lập và xác nhận hết điện trước khi đo. Cơ chế cảnh báo mạch có điện của máy chỉ là lớp bảo vệ bổ sung, không thay thế quy trình an toàn điện.

Tại sao phải chờ máy phóng điện sau khi đo?

Cáp điện, cuộn dây và nhiều thiết bị có thể tích trữ điện tích trong điện dung ký sinh khi chịu điện áp thử DC. Chờ đến khi biểu tượng cảnh báo biến mất giúp hạn chế nguy cơ điện giật và bảo vệ người thao tác khi tháo dây đo.
