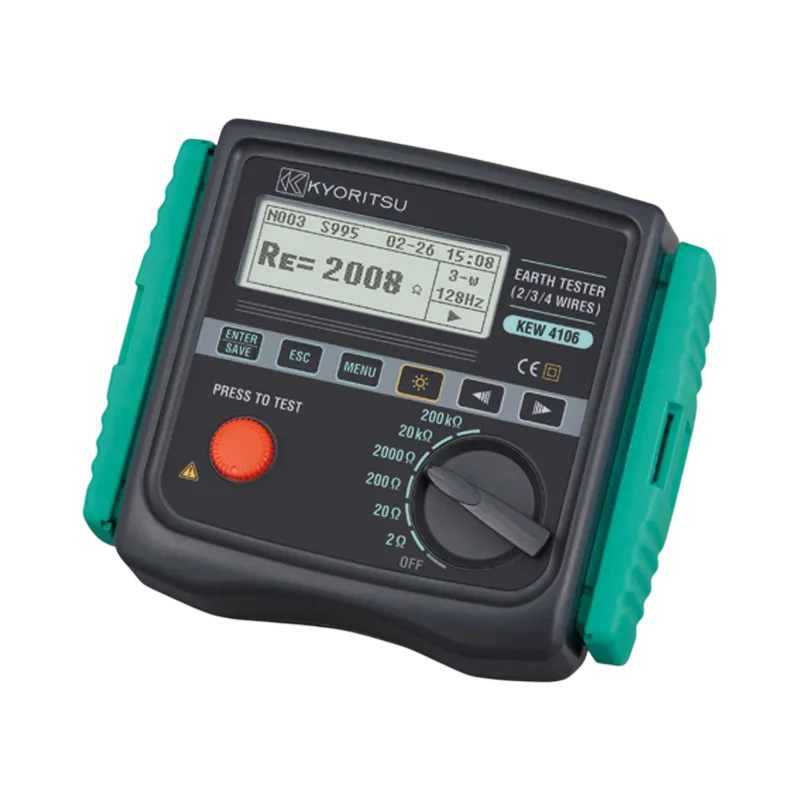

Máy đo điện trở đất - Điện trở suất KYORITSU KEW 4106

1) Giới thiệu Máy đo điện trở đất - Điện trở suất KYORITSU KEW 4106

Máy đo điện trở đất - Điện trở suất KYORITSU KEW 4106 là thiết bị đo kỹ thuật số chuyên dùng để kiểm tra điện trở của hệ thống tiếp địa và xác định điện trở suất của đất. Thiết bị hỗ trợ các phương pháp đo 2 dây, 3 dây và 4 dây, phù hợp cho khảo sát thiết kế, nghiệm thu và bảo trì hệ thống nối đất trong công nghiệp.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được hình thành từ năm 1940 và chuyên sản xuất các thiết bị kiểm tra an toàn điện, ampe kìm, máy đo cách điện, máy đo điện trở đất và thiết bị phân tích điện năng. Sản phẩm KEW 4106 có xuất xứ Nhật Bản, hướng đến các phép đo hiện trường cần độ phân giải cao, khả năng chống nhiễu tốt và quản lý dữ liệu thuận tiện.

Với khả năng đo điện trở đất trên sáu thang, độ phân giải thấp nhất 0,001 Ω và chức năng tự động tính điện trở suất theo phương pháp Wenner, KEW 4106 đáp ứng tốt công việc kiểm tra hệ thống tiếp địa trạm điện, nhà máy, tòa nhà, cột viễn thông, hệ thống chống sét và các công trình năng lượng.

2) Ưu điểm và tính năng nổi bật của KYORITSU KEW 4106

• Đo điện trở đất 2 dây, 3 dây và 4 dây, đáp ứng từ phép đo kiểm tra nhanh đến phép đo chính xác có bù ảnh hưởng của điện trở dây dẫn.
• Hỗ trợ sáu thang đo từ 2 Ω đến 200 kΩ, với độ phân giải 0,001 Ω trên thang 2 Ω.
• Đo điện trở suất của đất theo phương pháp Wenner 4 cực và tự động tính giá trị ρ sau khi người dùng nhập khoảng cách giữa các cọc phụ.
• Dòng thử có thể đạt khoảng 80 mA, giúp nâng cao độ ổn định khi đo các hệ thống tiếp địa có điện trở thấp.
• Tự động hoặc thủ công lựa chọn một trong bốn tần số tín hiệu thử 94 Hz, 105 Hz, 111 Hz và 128 Hz.
• Bộ lọc nhiễu FFT giúp hạn chế ảnh hưởng của điện áp cảm ứng và nhiễu điện từ tại trạm điện, nhà máy hoặc khu vực có nhiều thiết bị đang vận hành.
• Đo và hiển thị điện trở của cọc phụ Rh, Rs; phát cảnh báo khi điện trở tiếp xúc của cọc phụ quá cao và có thể làm sai lệch kết quả.
• Kiểm tra điện áp nhiễu nối tiếp và tần số nhiễu giữa các cực đo trước khi thực hiện phép đo điện trở đất.
• Chức năng Rk cho phép ghi nhận và khấu trừ điện trở dư của dây đo trong các phép đo phù hợp.
• Bộ nhớ 800 kết quả, hỗ trợ xem lại dữ liệu ngay trên màn hình và truyền dữ liệu sang máy tính bằng bộ chuyển đổi quang USB MODEL 8212-USB cùng phần mềm KEW Report.
• Màn hình LCD ma trận 192 × 64 điểm có đèn nền, thuận tiện sử dụng tại phòng kỹ thuật, hố tiếp địa hoặc khu vực thiếu sáng.
• Vỏ máy đạt cấp bảo vệ IP54, có chức năng cảnh báo pin yếu và tự động tắt nguồn sau khoảng 5 phút không thao tác.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Phương pháp đo điện trở đất	Phương pháp sụt áp; hỗ trợ hệ thống 2 dây, 3 dây và 4 dây
Các thang đo điện trở đất	2 Ω, 20 Ω, 200 Ω, 2000 Ω, 20 kΩ và 200 kΩ
Độ phân giải thấp nhất	0,001 Ω trên thang 2 Ω
Dải hiển thị điện trở đất	Đến 209,9 kΩ tùy thang đo
Phương pháp đo điện trở suất	Wenner 4 cực
Dải điện trở suất	Đến 1999 kΩ·m tùy thang đo và khoảng cách cọc
Khoảng cách cọc có thể cài đặt	1,0 đến 30,0 m
Tần số tín hiệu thử	94 Hz, 105 Hz, 111 Hz hoặc 128 Hz; lựa chọn tự động hoặc thủ công
Điện áp và dòng thử cực đại	Khoảng 10 Vrms hoặc thấp hơn; dòng thử khoảng 80 mA cực đại
Đo điện áp nhiễu nối tiếp	0 đến 50,9 Vrms AC
Bộ nhớ	800 dữ liệu đo
Giao tiếp máy tính	Bộ chuyển đổi quang USB MODEL 8212-USB và phần mềm KEW Report
Nguồn cấp	DC 12 V từ 8 pin AA loại R6
Cấp bảo vệ	IP54
Tiêu chuẩn an toàn	IEC 61010-1, CAT III 300 V, CAT IV 150 V; IEC 61557-1 và IEC 61557-5

3) Chức năng, nguyên lý hoạt động và ứng dụng

Đo điện trở đất bằng phương pháp 3 dây

Trong phép đo 3 dây tiêu chuẩn, cực E được nối với điện cực tiếp địa cần kiểm tra, cực S(P) nối với cọc điện áp phụ và cực H(C) nối với cọc dòng phụ. Hai cọc phụ thường được bố trí thẳng hàng với điện cực cần đo và cách nhau theo khoảng cách phù hợp với điều kiện công trình.

Máy phát dòng thử giữa H(C) và E, đồng thời đo điện áp giữa S(P) và E. Từ điện áp và dòng điện thu được, bộ vi xử lý xác định điện trở tiếp địa Re theo nguyên lý V chia I. Đây là phương pháp phổ biến để nghiệm thu cọc tiếp địa, lưới tiếp địa và hệ thống chống sét.

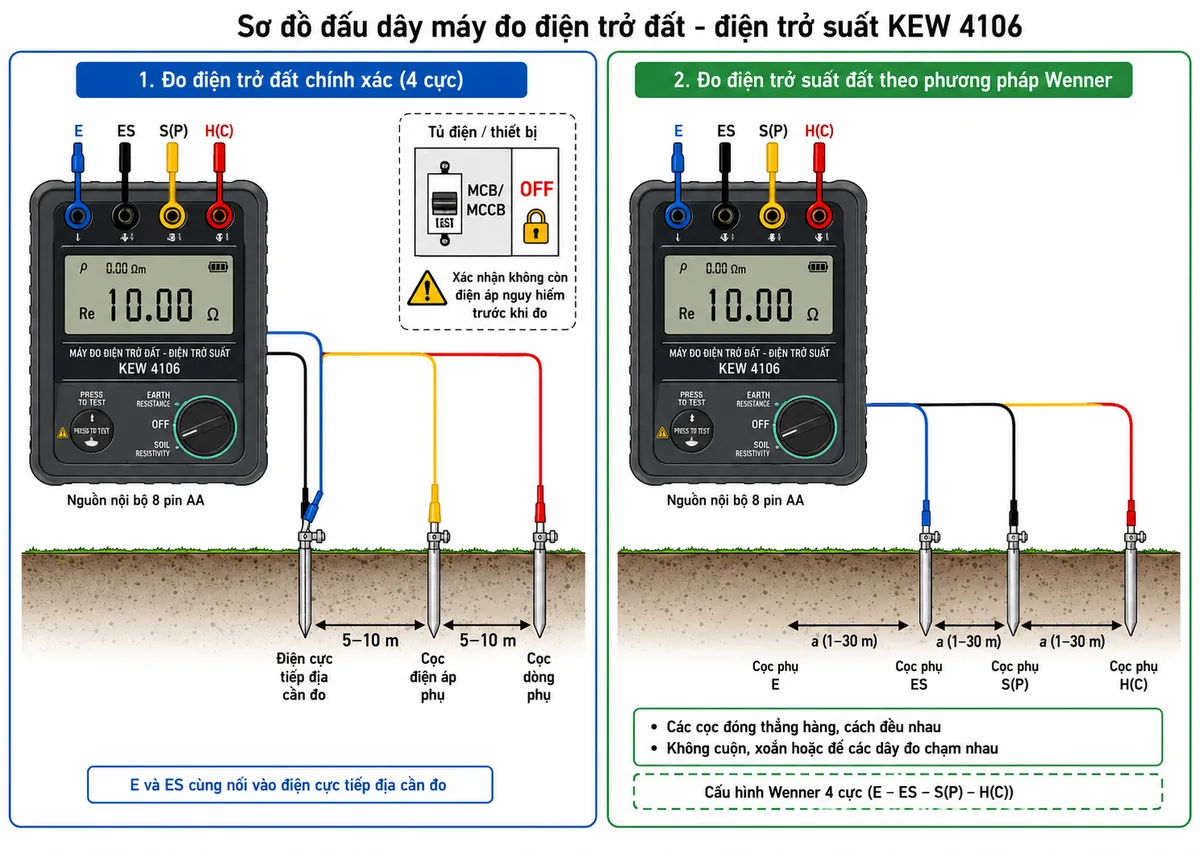

Đo điện trở đất chính xác bằng phương pháp 4 dây

Phương pháp 4 dây sử dụng đầy đủ các cực E, ES, S(P) và H(C). Cả E và ES được nối với điện cực tiếp địa cần đo, trong khi S(P) và H(C) nối với hai cọc phụ. Cách đấu này giúp giảm ảnh hưởng của điện trở dây nối tại cực E, đặc biệt hữu ích khi đo điện trở rất thấp hoặc khi dây đo có chiều dài lớn.

Đo đơn giản bằng phương pháp 2 dây

Khi không thể đóng cọc phụ, KEW 4106 có thể thực hiện đo điện trở đất 2 dây bằng một điểm tiếp địa tham chiếu có điện trở thấp, chẳng hạn hệ thống tiếp địa chung phù hợp. Kết quả hiển thị sẽ bao gồm điện trở của điện cực cần đo, điện trở của điểm tham chiếu và điện trở liên quan của dây đo, vì vậy phương pháp này chủ yếu được sử dụng để kiểm tra nhanh.

Đo điện trở suất của đất

Để đo điện trở suất đất ρ, bốn cọc phụ được đóng thẳng hàng, cách đều nhau và nối lần lượt với các cực E, ES, S(P), H(C). Người vận hành nhập khoảng cách cọc a vào máy; KEW 4106 đo điện trở Rg và tự động tính điện trở suất theo quan hệ ρ = 2 × π × a × Rg.

Kết quả điện trở suất giúp kỹ sư đánh giá đặc tính dẫn điện của nền đất, lựa chọn vị trí đặt hệ thống tiếp địa, xác định chiều dài hoặc số lượng cọc cần thiết và so sánh điều kiện đất tại nhiều vị trí trong khu vực khảo sát.

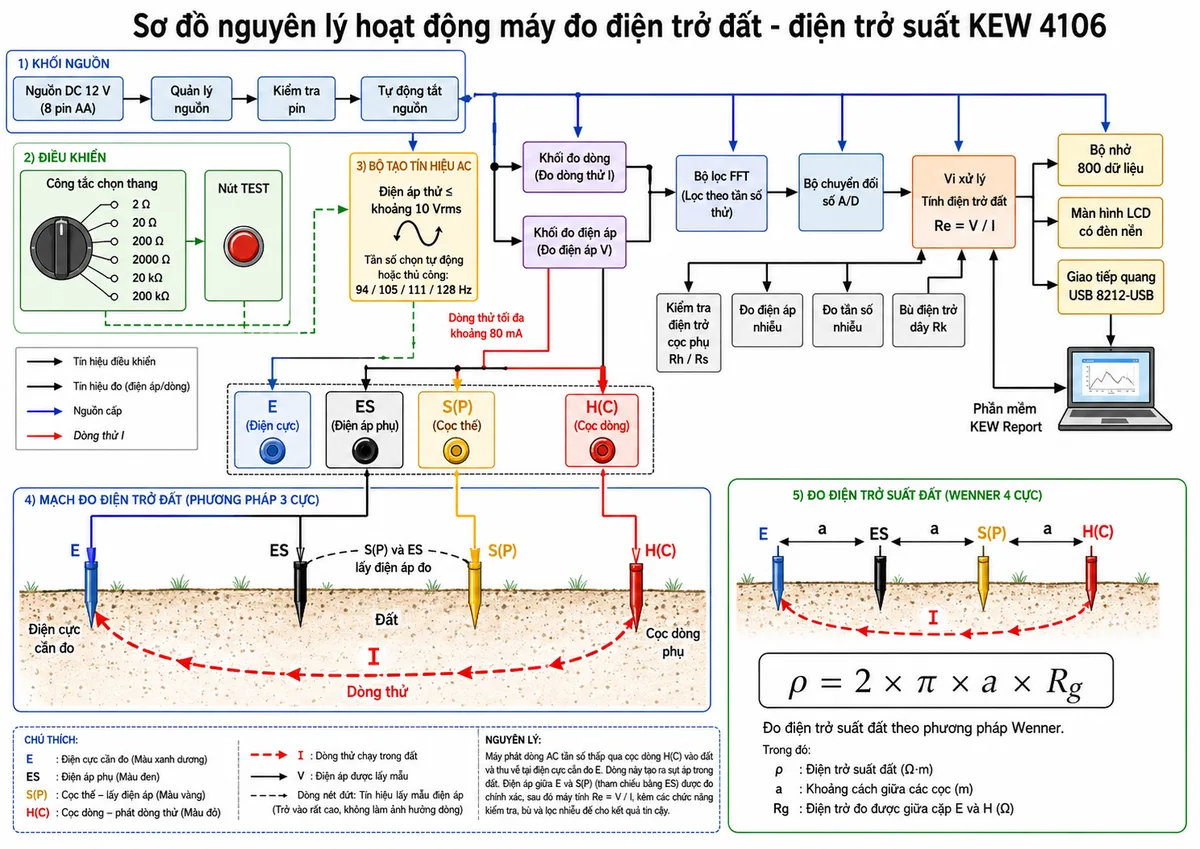

Nguyên lý xử lý tín hiệu và chống nhiễu

Nguồn pin của máy cấp điện cho bộ tạo tín hiệu thử xoay chiều điện áp thấp. Tín hiệu được lựa chọn trong bốn tần số 94 Hz, 105 Hz, 111 Hz hoặc 128 Hz và được đưa vào đất qua mạch dòng giữa H(C) và E. Mạch điện áp lấy mẫu tín hiệu tại S(P), ES hoặc E tùy phương pháp đo.

Các tín hiệu điện áp và dòng điện được số hóa, đưa qua khối lọc FFT chống nhiễu rồi chuyển đến bộ vi xử lý. Bộ xử lý tính điện trở đất, điện trở suất, kiểm tra điện trở cọc phụ Rh và Rs, đồng thời phân tích điện áp cùng tần số nhiễu có trong đất.

Ở chế độ tự động, máy đánh giá môi trường nhiễu và chọn tần số thử thích hợp để tạo kết quả ổn định hơn. Nếu điện áp đất hoặc điện trở cọc phụ vượt điều kiện cho phép, màn hình sẽ hiển thị cảnh báo để người vận hành kiểm tra lại vị trí cọc, độ ẩm đất hoặc tình trạng đấu dây.

Ứng dụng thực tế

• Đo nghiệm thu và bảo trì hệ thống tiếp địa của trạm biến áp, tủ điện phân phối và nhà máy công nghiệp.
• Kiểm tra điện trở cọc tiếp địa, lưới tiếp địa, tiếp địa an toàn và tiếp địa làm việc.
• Đánh giá hệ thống nối đất của cột điện, trạm viễn thông, trung tâm dữ liệu và thiết bị phát sóng.
• Kiểm tra hệ thống chống sét trực tiếp, chống sét lan truyền và tiếp địa bảo vệ công trình.
• Khảo sát điện trở suất nền đất trước khi thiết kế hệ thống tiếp địa cho nhà máy, trạm điện, điện mặt trời hoặc điện gió.
• Theo dõi sự thay đổi điện trở đất theo mùa, độ ẩm, tình trạng ăn mòn cọc và quá trình cải tạo đất.

4) Cam kết và nơi mua hàng

Để bảo đảm độ chính xác, độ an toàn và khả năng truy xuất nguồn gốc, khách hàng nên lựa chọn KYORITSU KEW 4106 chính hãng với đầy đủ thân máy, dây đo, cọc phụ, cuộn dây, bộ giao tiếp USB và tài liệu hướng dẫn theo cấu hình cung cấp.

Khách hàng có nhu cầu mua máy đo điện trở đất và điện trở suất KEW 4106 có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng phương pháp đo, lựa chọn phụ kiện phù hợp, nhận báo giá và chính sách bảo hành cho sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 4106 đo được những đại lượng nào?

Thiết bị đo điện trở đất bằng phương pháp 2 dây, 3 dây hoặc 4 dây; đo điện trở suất của đất theo phương pháp Wenner; kiểm tra điện trở cọc phụ Rh, Rs; đồng thời đo điện áp và tần số nhiễu nối tiếp giữa các cực đo.

KEW 4106 có phù hợp để đo hệ thống tiếp địa điện trở thấp không?

Có. Máy có thang 2 Ω với độ phân giải 0,001 Ω, dòng thử tối đa khoảng 80 mA và hỗ trợ phương pháp 4 dây để giảm ảnh hưởng của điện trở dây đo. Đây là cấu hình phù hợp cho các hệ thống tiếp địa cần đánh giá điện trở thấp.

Phương pháp đo 3 dây và 4 dây khác nhau như thế nào?

Phương pháp 3 dây sử dụng E, S(P), H(C) và phù hợp với phần lớn phép đo tiếp địa tiêu chuẩn. Phương pháp 4 dây bổ sung cực ES nối tại điện cực cần đo, giúp loại bỏ tốt hơn ảnh hưởng của điện trở dây nối cực E và nâng cao độ chính xác khi đo giá trị thấp.

KEW 4106 tính điện trở suất đất như thế nào?

Người dùng đóng bốn cọc phụ cách đều nhau theo phương pháp Wenner, nhập khoảng cách a vào máy rồi thực hiện phép đo. Thiết bị tự động đo Rg và tính điện trở suất theo công thức ρ = 2 × π × a × Rg.

Thiết bị xử lý nhiễu tại trạm điện và nhà máy bằng cách nào?

KEW 4106 sử dụng bộ lọc tín hiệu dựa trên phép biến đổi Fourier nhanh FFT. Máy cũng có thể lựa chọn tự động tần số thử thích hợp trong bốn mức 94 Hz, 105 Hz, 111 Hz và 128 Hz để hạn chế ảnh hưởng của nhiễu hiện trường.

KEW 4106 có lưu và xuất dữ liệu sang máy tính không?

Có. Bộ nhớ trong lưu được tối đa 800 kết quả. Dữ liệu có thể được truyền sang máy tính thông qua bộ chuyển đổi quang USB MODEL 8212-USB và quản lý bằng phần mềm KEW Report.

Có thể dùng KEW 4106 để đo trực tiếp điện áp lưới không?

Không. Chức năng điện áp của máy được thiết kế để kiểm tra điện áp nhiễu nối tiếp hoặc điện áp đất giữa các cực đo, không thay thế đồng hồ đo điện áp lưới thương mại. Cần cô lập nguồn, kiểm tra trạng thái mất điện và tuân thủ hướng dẫn an toàn trước khi kết nối.

Cần làm gì khi máy cảnh báo điện trở cọc phụ quá cao?

Người vận hành cần kiểm tra đầu kẹp và dây đo, đóng cọc sâu và chắc hơn, chuyển cọc sang vùng đất ẩm hoặc làm ẩm vị trí đóng cọc khi điều kiện cho phép. Không nên tiếp tục sử dụng kết quả khi máy cảnh báo Rh hoặc Rs quá cao.
