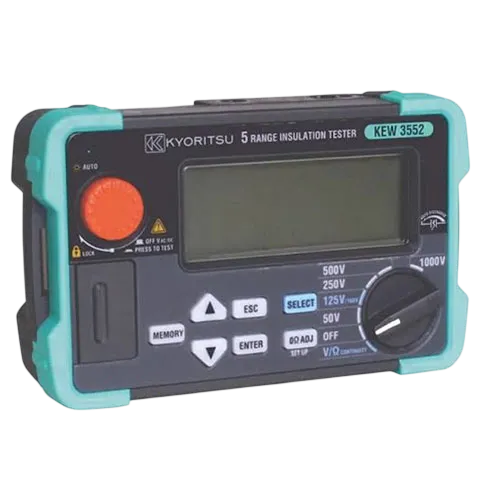

Máy đo điện trở cách điện KYORITSU KEW 3552BT

Máy đo điện trở cách điện KYORITSU KEW 3552BT – đo nhanh, lưu dữ liệu và kết nối Bluetooth

Máy đo điện trở cách điện KYORITSU KEW 3552BT là thiết bị kiểm tra cách điện kỹ thuật số đa chức năng, được thiết kế để đo điện trở cách điện, điện trở thấp, tính liên tục và điện áp AC/DC. Với sáu mức điện áp thử từ 50 V đến 1000 V, khả năng đo đến 40 GΩ cùng chức năng lưu trữ và truyền dữ liệu không dây, thiết bị phù hợp cho công tác lắp đặt, nghiệm thu và bảo trì hệ thống điện.

1. Giới thiệu và nguồn gốc thương hiệu KYORITSU KEW 3552BT

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc từ Nhật Bản, chuyên phát triển các dụng cụ kiểm tra an toàn điện, đo cách điện, đo điện trở đất, dòng điện, điện áp và đánh giá chất lượng hệ thống điện. Các sản phẩm của hãng được sử dụng rộng rãi trong bảo trì công nghiệp, thi công cơ điện, kiểm định và vận hành hệ thống phân phối điện.

KEW 3552BT thuộc dòng máy đo cách điện và kiểm tra tính liên tục kỹ thuật số của Kyoritsu. Đây là phiên bản có bộ nhớ trong và giao tiếp Bluetooth, cho phép người dùng theo dõi kết quả trên thiết bị di động, lưu dữ liệu đo và giảm thao tác ghi chép thủ công tại hiện trường.

Thiết bị đáp ứng nhu cầu của kỹ thuật viên cần một máy đo điện trở cách điện 1000 V có dải đo rộng, tốc độ phản hồi nhanh, khả năng đánh giá PASS/FAIL và hỗ trợ phân tích tình trạng cách điện bằng chỉ số PI, DAR.

2. Ưu điểm và tính năng nổi bật

Sáu mức điện áp thử cho nhiều đối tượng đo

Máy cung cấp các mức điện áp thử 50 V, 100 V, 125 V, 250 V, 500 V và 1000 V. Người sử dụng có thể chọn điện áp phù hợp với cáp điện, động cơ, thiết bị đóng cắt, tủ điện, cuộn dây và các mạch điện có yêu cầu kiểm tra cách điện khác nhau.

Đo cách điện đến 40 GΩ với tốc độ phản hồi nhanh

Dải đo cách điện đến 40 GΩ giúp KEW 3552BT kiểm tra được cả các hệ thống có chất lượng cách điện cao. Theo tài liệu của hãng, kết quả có thể được hiển thị sau khoảng 0,5 giây trong điều kiện đo phù hợp, hỗ trợ kỹ thuật viên kiểm tra nhiều điểm nhanh hơn.

Chẩn đoán cách điện bằng PI và DAR

Chức năng đo chỉ số PI và DAR tự động tính toán sự thay đổi của điện trở cách điện theo thời gian. DAR được xác định từ giá trị điện trở tại 1 phút và 15 giây, trong khi PI được tính từ giá trị tại 10 phút và 1 phút. Các chỉ số này hỗ trợ đánh giá hiện tượng hấp thụ điện môi, độ ẩm, lão hóa hoặc nhiễm bẩn của lớp cách điện.

Hiển thị PASS/FAIL trực quan

Người dùng có thể thiết lập giá trị tham chiếu cho từng dải đo. Khi kết quả vượt ngưỡng, màn hình hiển thị PASS với đèn nền màu xanh; khi kết quả bằng hoặc thấp hơn ngưỡng, thiết bị hiển thị FAIL với đèn nền màu đỏ. Tính năng này giúp nhận biết nhanh tình trạng cách điện mà không phải so sánh thủ công từng kết quả.

Bộ nhớ và Bluetooth hỗ trợ quản lý dữ liệu

Máy đo cách điện Bluetooth KEW 3552BT có thể lưu tối đa 1.000 kết quả, kèm thời gian đo, chế độ đo, số dữ liệu và mã vị trí. Bluetooth 5.0 cho phép kết nối với điện thoại hoặc máy tính bảng Android/iOS thông qua ứng dụng KEW Smart Advanced để theo dõi, lưu, gọi lại và bổ sung ghi chú cho kết quả.

Đo điện áp và kiểm tra tính liên tục

Ngoài chức năng megohm, thiết bị còn đo điện áp AC/DC đến 600 V với khả năng tự nhận dạng loại điện áp. Chế độ đo điện trở thấp sử dụng dòng thử từ 200 mA, có chức năng bù điện trở dây đo 0 Ω ADJ và còi báo liên tục, phù hợp kiểm tra dây bảo vệ, mối nối và đường dẫn tiếp địa.

An toàn hơn khi làm việc tại hiện trường

KEW 3552BT có cảnh báo mạch đang mang điện, vị trí an toàn giữa dải 500 V và 1000 V, cảnh báo âm thanh khi chọn 1000 V và chức năng tự động phóng điện sau phép đo. Đèn nền LCD cùng đèn chiếu điểm đo hỗ trợ thao tác trong tủ điện hoặc khu vực thiếu sáng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử cách điện	50 V, 100 V, 125 V, 250 V, 500 V, 1000 V
Dải đo điện trở cách điện	Tự động chuyển dải, tối đa 40 GΩ
Độ chính xác dải đo cách điện chính	±2% giá trị đọc ±2 chữ số
Dòng điện định mức khi đo cách điện	1,0 đến 1,1 mA
Dòng ngắn mạch đầu ra	Tối đa 1,5 mA
Dải đo điện trở thấp	40,00 Ω, 400,0 Ω và 4000 Ω; tự động chuyển dải
Dòng kiểm tra tính liên tục	Từ 200 mA tại điện trở không quá 2 Ω
Dải đo điện áp AC	2,0 đến 600 V AC; 45 đến 65 Hz
Dải đo điện áp DC	±2,0 đến ±600 V DC
Bộ nhớ trong	Tối đa 1.000 kết quả
Giao tiếp dữ liệu	Bluetooth 5.0; hỗ trợ truyền dữ liệu sang PC qua bộ chuyển đổi quang MODEL 8212USB tùy chọn
Tiêu chuẩn an toàn	IEC 61010 CAT III 600 V, CAT IV 300 V; IEC 61557
Cấp bảo vệ vỏ	IP40
Nguồn cấp	4 pin AA 1,5 V loại LR6/R6
Kích thước và khối lượng	97 x 156 x 46 mm; khoảng 490 g bao gồm pin

3. Chức năng, nguyên lý hoạt động và ứng dụng

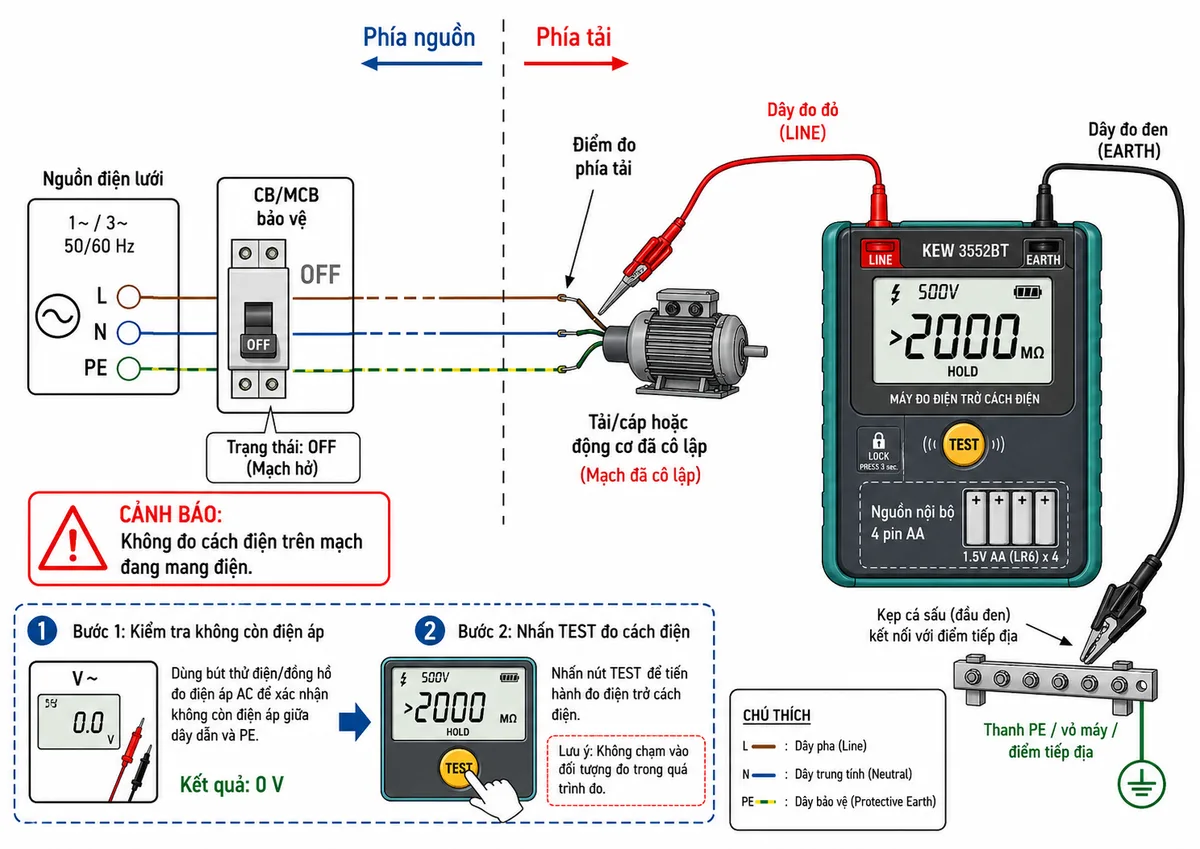

Sơ đồ kết nối khi đo điện trở cách điện

Trước khi đo cách điện, nguồn điện cấp cho đối tượng phải được cô lập hoàn toàn. Kỹ thuật viên cần đưa CB, MCB hoặc thiết bị đóng cắt về trạng thái OFF, kiểm tra xác nhận không còn điện áp, sau đó kết nối dây đo màu đen từ cổng EARTH đến điểm nối đất hoặc vỏ kim loại và đầu dò màu đỏ từ cổng LINE đến dây dẫn hoặc phía tải cần kiểm tra.

Thiết bị sử dụng nguồn nội bộ từ bốn pin AA để tạo điện áp thử, vì vậy không cần cấp nguồn bên ngoài cho máy. Các bộ điều khiển điện tử, tụ điện, biến tần hoặc tải nhạy cảm cần được tách khỏi mạch khi điện áp thử có thể vượt quá giới hạn chịu đựng của chúng.

Nguyên lý đo điện trở cách điện

Khi nhấn nút TEST hoặc công tắc trên đầu dò điều khiển từ xa, bộ nguồn bên trong chuyển đổi điện áp pin thành điện áp DC thử đã chọn. Điện áp được đưa qua cổng LINE và EARTH đến lớp cách điện của đối tượng đo.

Một dòng điện rất nhỏ chạy qua lớp cách điện được mạch đo thu nhận. Bộ xử lý tính điện trở theo quan hệ R = V/I, tự động chọn dải và đưa kết quả lên màn hình số cùng thang biểu đồ. Về cực tính, cổng LINE mang cực âm và cổng EARTH mang cực dương trong phép đo cách điện.

Trong phép đo kéo dài, bộ vi xử lý ghi nhận điện trở theo thời gian để tự động tính DAR và PI. Kết quả được so sánh với ngưỡng cài đặt, sau đó hiển thị PASS hoặc FAIL bằng màu đèn nền. Người dùng có thể lưu kết quả vào bộ nhớ và truyền dữ liệu qua Bluetooth.

Sau khi nhả nút TEST, chức năng tự động phóng điện tạo đường xả cho điện tích còn lưu trong điện dung của cáp, cuộn dây hoặc thiết bị. Dây đo phải được giữ nguyên kết nối cho đến khi biểu tượng cảnh báo phóng điện và tín hiệu cảnh báo kết thúc.

Các chế độ đo chính

• Đo điện trở cách điện: kiểm tra mức độ cách ly điện giữa dây dẫn với đất, giữa các pha hoặc giữa cuộn dây với vỏ thiết bị.
• Đo PI và DAR: theo dõi sự thay đổi điện trở theo thời gian để đánh giá sâu hơn tình trạng vật liệu cách điện.
• Đo điện trở thấp: kiểm tra dây PE, mối nối, tiếp điểm và đường dẫn liên tục với dòng thử từ 200 mA.
• Đo điện áp AC/DC: xác nhận mạch đã mất điện trước khi thực hiện phép đo cách điện hoặc kiểm tra điện áp hệ thống.
• Lưu và truyền dữ liệu: quản lý kết quả theo số vị trí, thời gian và số thứ tự đo tại công trình.

Ứng dụng thực tế

Megohmmeter KEW 3552BT phù hợp với kỹ thuật viên điện, đơn vị thi công M&E, bộ phận bảo trì nhà máy và tổ chức kiểm định cần kiểm tra định kỳ hoặc nghiệm thu hệ thống điện.

• Kiểm tra cách điện của dây và cáp điện trước khi đóng điện.
• Đánh giá cách điện cuộn dây động cơ, máy phát và máy biến áp trong phạm vi điện áp thử phù hợp.
• Kiểm tra tủ phân phối, CB, contactor, thanh cái và hệ thống điều khiển.
• Đo tính liên tục của dây bảo vệ PE và các mối nối tiếp địa.
• Theo dõi xu hướng suy giảm cách điện trong chương trình bảo trì phòng ngừa.
• Lưu hồ sơ kết quả đo cho từng khu vực, thiết bị hoặc mạch điện.

4. Cam kết và nơi mua hàng

Để mua máy đo điện trở cách điện KYORITSU KEW 3552BT chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Website cung cấp thông tin sản phẩm rõ ràng, hỗ trợ lựa chọn đúng thiết bị đo, tư vấn ứng dụng, báo giá và phụ kiện phù hợp với nhu cầu kiểm tra điện tại công trình hoặc nhà máy.

Lựa chọn đúng model, điện áp thử và dây đo tương thích giúp bảo đảm độ chính xác, an toàn vận hành và khả năng khai thác đầy đủ các chức năng lưu dữ liệu, PI, DAR và Bluetooth của thiết bị.

Câu hỏi thường gặp (FAQ)

KEW 3552BT có những mức điện áp thử nào?

Máy có sáu mức điện áp thử gồm 50 V, 100 V, 125 V, 250 V, 500 V và 1000 V. Mức điện áp phải được lựa chọn theo định mức và hướng dẫn kiểm tra của đối tượng đo.

Máy đo được điện trở cách điện tối đa bao nhiêu?

KEW 3552BT có khả năng hiển thị điện trở cách điện đến 40 GΩ khi kích hoạt dải đo mở rộng tương ứng.

KEW 3552BT khác KEW 3552 ở điểm nào?

Cả hai phiên bản đều có bộ nhớ, đồng hồ thời gian, chức năng PI, DAR và truyền dữ liệu sang PC. Điểm nổi bật của KEW 3552BT là được bổ sung Bluetooth để kết nối với thiết bị Android hoặc iOS.
